車のスピーカー交換方法の続き。純正スピーカーが外せても、開いた穴にポコンと市販スピーカーが付くわけではない。サイズもネジ穴も、何もかもが合わなくて普通なのだ。ここでバッフルの出番。まずはバッフルボードの取り付け方から解説する。

•

  「スピーカー交換方法╱純正スピーカーの外し方」の続きです。

  ●レポーター：イルミちゃん

•

  今日は市販フロントスピーカー（ドアスピーカ－）の取り付け方法です。

  ●アドバイザー：カーデン 佐伯研究員

•

  純正スピーカーを外した穴に、そのままポコンと付くわけでは……

•

  サイズも全然違うので、そのままでは付きません。

•

  特に今回のモデル車、30プリウスの純正スピーカーは特殊な大型楕円形をしています。

外した純正スピーカー


•

  それに対して、付けようとしているアルパインのスピーカーサイズは、市販フロントスピーカーとしては定番的な17センチの円形です。

•

  比較すると（↓）こんなにサイズと形状が異なっていますよ。


•

  ということは、ネジ穴も何もかも、全然合いませんね。

•

  ここで必要になってくるのが、バッフルボードですね。

✔ バッフルボードって何？ という初心者の人は、第4回「バッフルボード（インナーバッフル）とは？」を先に読むのがオススメ。

•

  ちなみにスピーカーの付属品として汎用のバッフルボードが付いていたりもするんですが……



スピーカーの付属品。

•

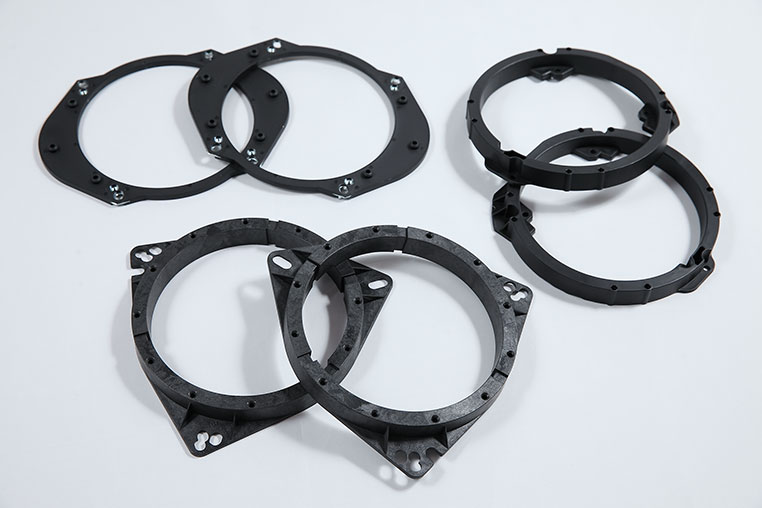

  付属品はトヨタ用・ニッサン用・ホンダ用などと、自動車メーカー別にざっくり分けた汎用のものです。

•

  フムフム。

•

  プリウスの場合のような、特殊形状のスピーカーには対応していませんので、別にバッフルボードを用意しなければいけません。

•

  ナルホド。

•

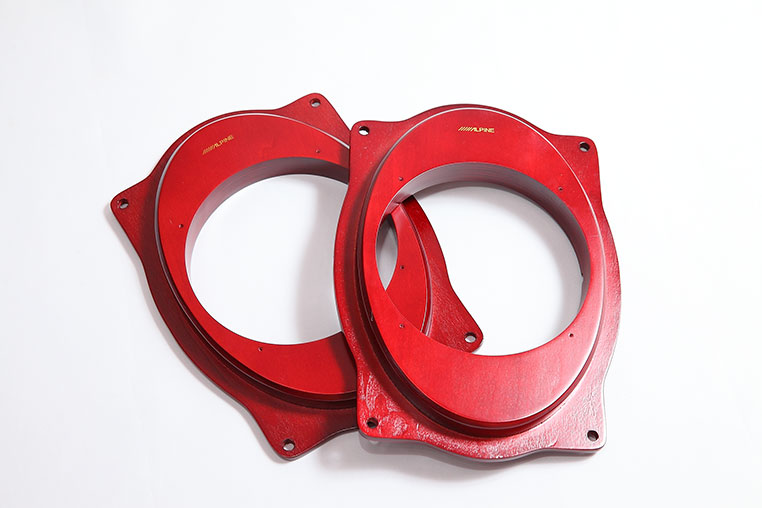

  そこで今回用意したのは、同じアルパイン製の木製バッフルボード。


•

  これは明確にプリウス専用品ですね。

•

  そうです。30プリウスに17センチ（または16センチ）スピーカーを付けるための専用設計です。


•

  バッフルボードが、まさしく変換スペーサーの役割を果たします。

•

  というわけで、まずは先にバッフルボードの取り付け方を解説していきます。

•

  バッフルボードをドア鉄板に固定するときの注意点ですが……


•

  例えば、こんな風に（↑）先にバッフルボードを固定してしまって、後からスピーカーケーブルを通すための穴に気づく……というパターン。


•

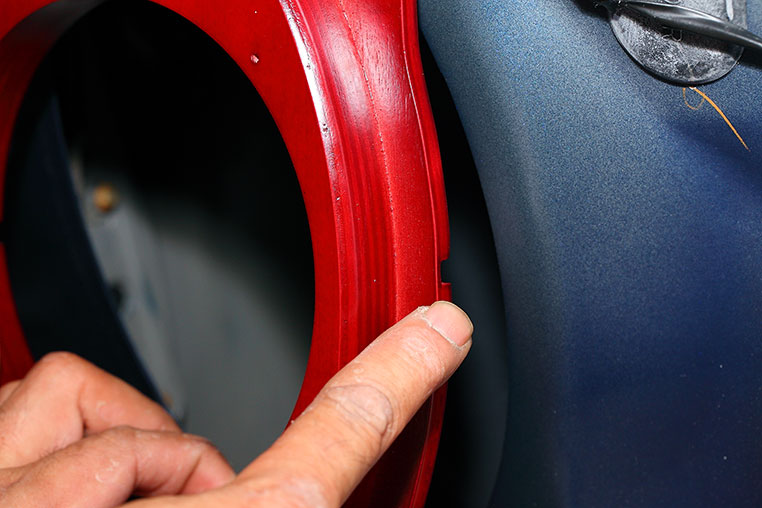

  今回使っているアルパインのバッフルボードを例にすると、スピーカーケーブルを通すための穴（配線通し用のミゾ）が裏面にあるので、後からでは配線が通りません。

•

  なるほど。

•

  バッフルボードによっては、オモテ面にミゾがあったりするので問題ありませんが。

•

  そのへんは、バッフルボードによりけりなんですね。

•

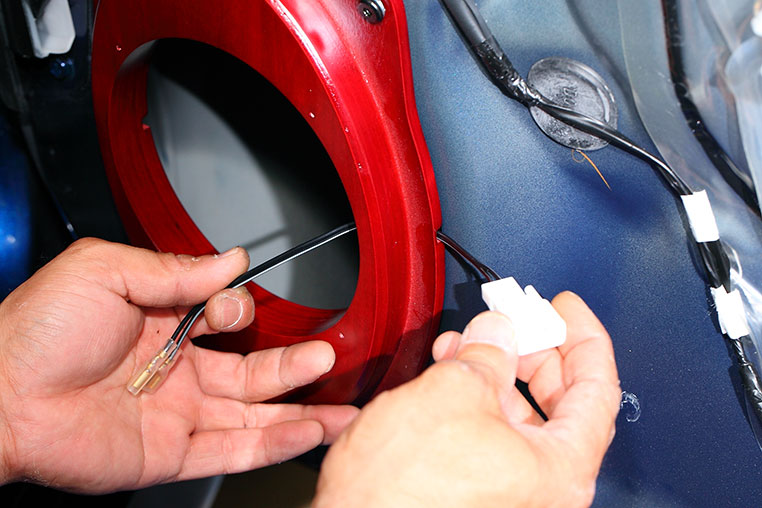

  そうです。で、今回のように配線通しのミゾが裏面にある場合は、先にスピーカーケーブルを通しておかないとダメですね。


•

  こういうこと（↑）ですね。

•

  なお、今回のスピーカー交換は入門編なので、スピーカーケーブル自体は、純正を流用しています。

•

  ここでいう「先に通すスピーカーケーブル」は、フロントスピーカーに付属している、純正カプラーから変換するための短いスピーカーケーブルです。



カプラー付きの短いスピーカーケーブルが付属している。

•

  もうひとつ注意点。バッフルボードを固定するときは、それ以前に、ドア鉄板との間にスポンジを貼るのが先です。


•

  なんですか、このスポンジは？

•

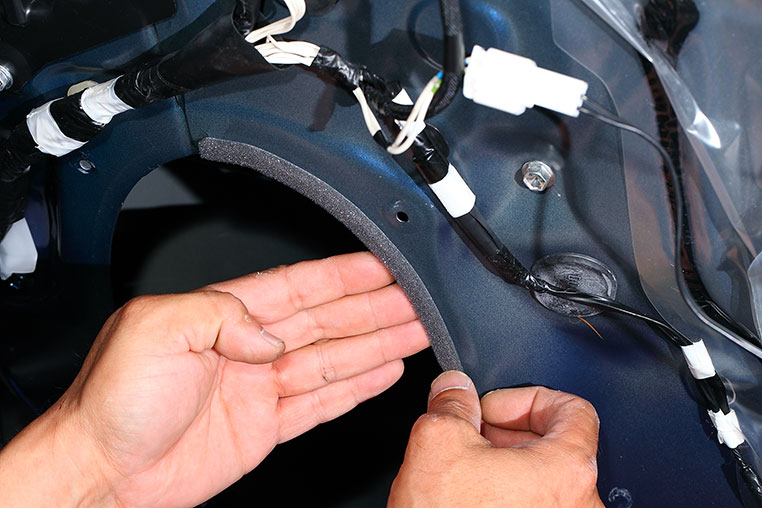

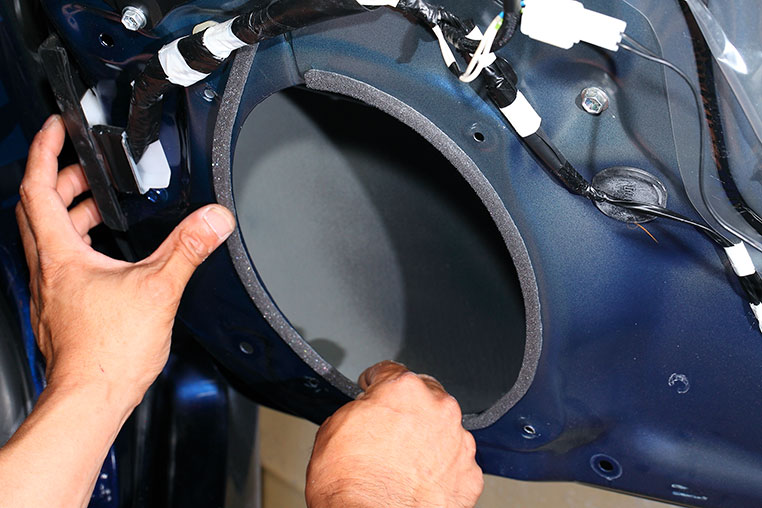

  これはバッフルボードの付属品。スポンジ（クッション材）を、バッフルボードがドア鉄板に当たる面に対して貼っておきます。

•

  なんのため？

•

  鉄板に対して木製のバッフルを直接当てると、振動で音が出たりする。クッションの役割を果たすのです。

•

  ナルホド。

•

  どの車種でも、この作業はやりますね。付けないケースはあまりないです。

•

  せっかちな人はバッフルボードを固定してから、「なにこのスポンジ？」ってなりそうなので、忘れないようにしましょう。

•

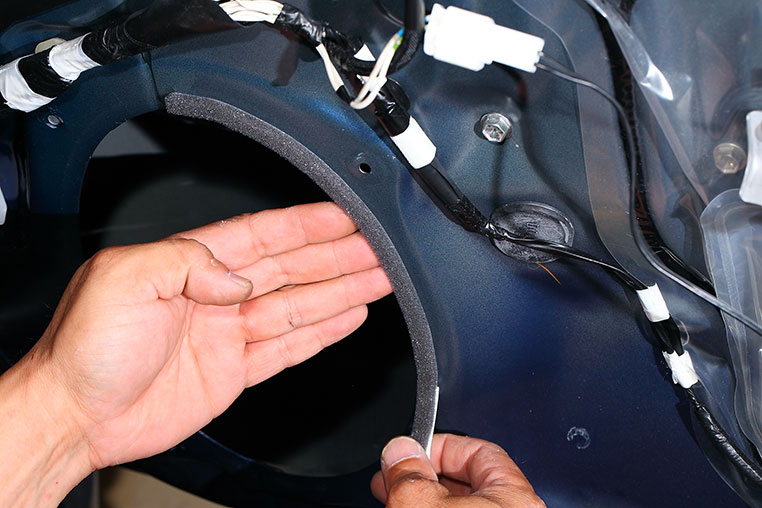

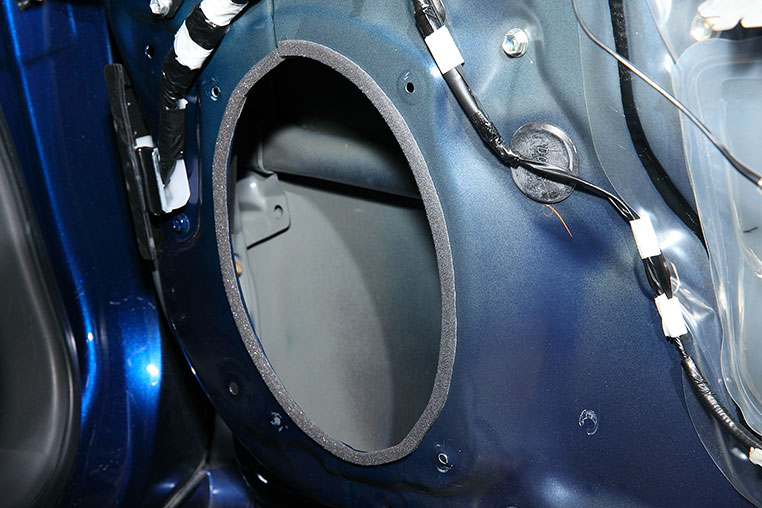

  なお、今回の30プリウス（楕円）のように円が大きくて付属スポンジが届かないケースは、少し伸ばし気味にしながら貼ると、届く場合もあります。



•

  なんとか届きました〜。


•

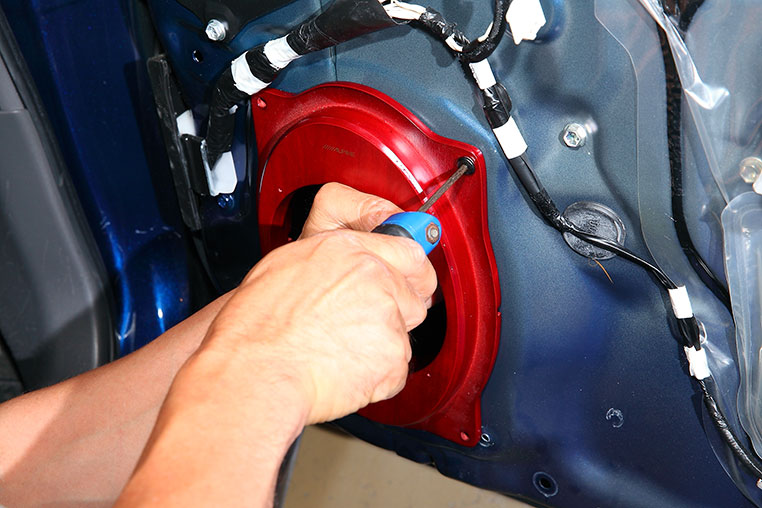

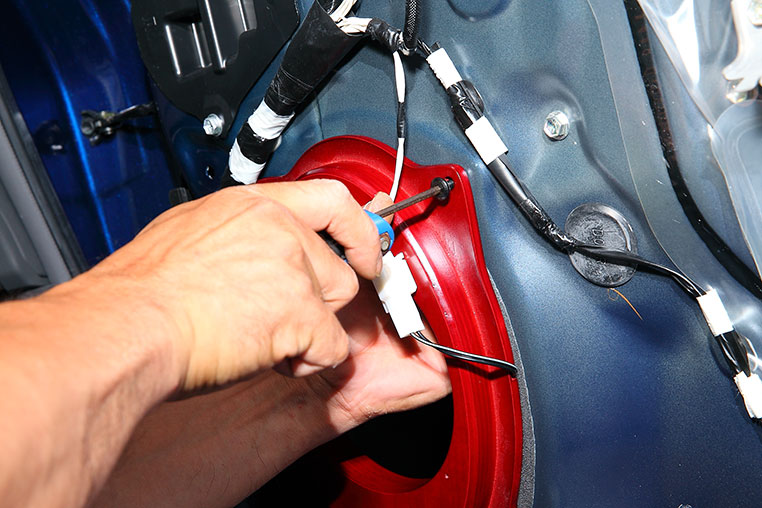

  あとは、バッフルボードをねじ留めするだけですね。

•

  ねじ穴の位置は当然、純正と合うようになっています。


•

  ところで今回のバッフルボードには、六角穴付きボルトが付属していました。


•

  ということはこの場面では、六角棒レンチが必要ですね。

•

  普通のボルトの場合も多く、ケースバイケースです。

•

  ひとまず、バッフルボードの取り付けが完了です。

スピーカーをバッフルボードに取り付けするときも、間にスポンジを貼ります




•

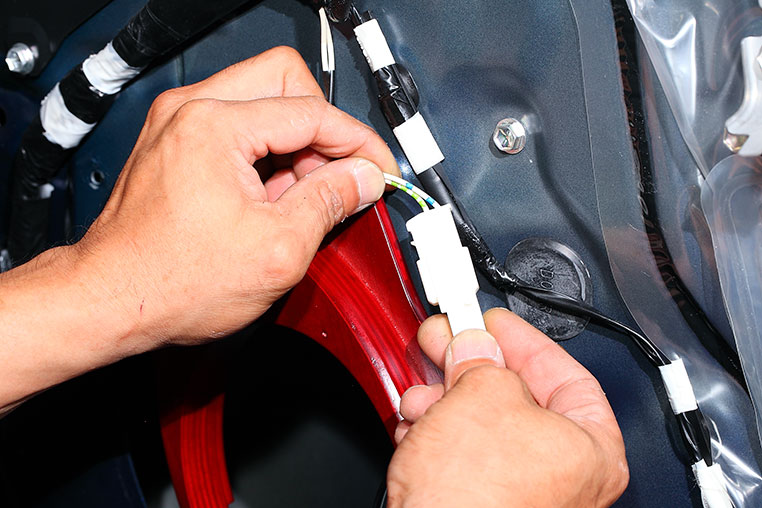

  そして、先に通しておいたスピーカーケーブルをつないで……


•

  スピーカーをバッフルボードにねじ留めします。


•

  できた〜！

•

  いやまだなんです。スピーカーをバッフルボードに固定したら、またスポンジを貼る。


•

  え!?
  スポンジならさっき貼ったじゃないですか！

•

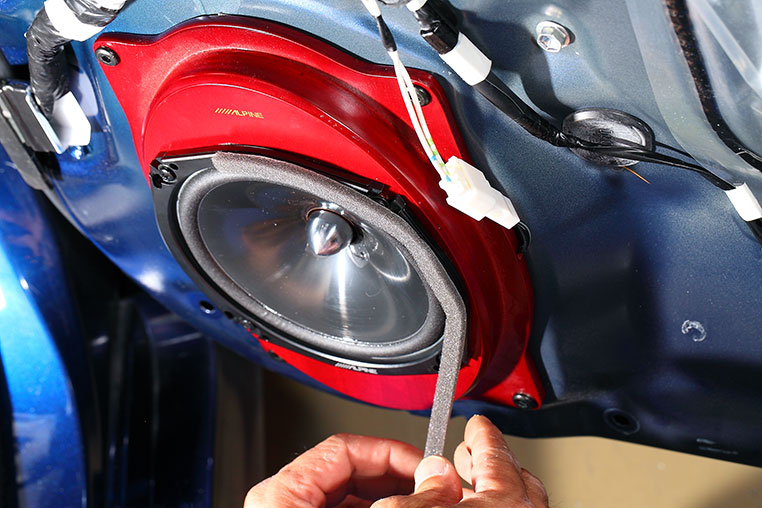

  オモテ面のスピーカー外周にも貼るんです。これは、スピーカーと内張りの密閉性を高めるためのもの。

•

  ウーム。確実にどれか1本くらい忘れそうな気もするので、皆さんは注意しましょう。

これでスピーカー交換完了！

•

  ところで今回の30プリウスのドアスピーカー交換では、パッシブネットワークが出てきませんでしたが……

•

  そういえば……フロントスピーカーに付属していたあの箱は、どこに付けるんだ？



✔ パッシブネットワークってなに？という人は、「パッシブネットワークとは？」を参照。

•

  一般的な車種の場合、このパッシブネットワークはドア内に設置することが多いです。

•

  フムフム。

•

  ドアスピーカー裏に音の出口（配線）が4本あり、パッシブネットワークを経由した配線が、ツイーター側につながっていく流れ。これは、よくあるパターンです。

•

  今回の30プリウスだと、ドアスピーカー用の2本しか出てこなかったような……？

•

  そうなんです。30プリウスの場合はちょっと特殊（※）。ツイーターを経由して、ドアスピーカーも鳴らすような回路になっています。

※ ツイーターの線を抜くと、ドアスピーカーも鳴らなくなる構造のトヨタ車の例。

•

  そのため30プリウス用キットに付属するパッシブネットワークも、ツイーターにしかつなげない仕様なのです。

•

  ということは、パッシブネットワークはドア側ではなくて……

•

  純正ツイーター側（ダッシュボード）に付けることになりますね。

•

  な〜るほど。

•

  でも通常は、パッシブネットワークはドア内に設置することが多いです。
