ウーファー導入ガイド╱第11回

---

ツイーターとサブウーファーを、純正配線「無加工」で増設できる小技

ツィーターとサブウーファーの両方を、純正配線を加工（切ったり分岐したり）しないで、比較的ラクに増設する方法。小技ながら、施工の効果はかなり大きい。

•

  「サブウーファーはリアスピーカーの配線を分岐して付けたらダメなの？」の続き。

  ●レポーター：イルミちゃん

•

  前回は、サブウーファーを付けるときには「（基本的には）フロントスピーカーの配線を分岐させる」ものだと言いました。

  ●アドバイザー：カーデン 佐伯研究員

•

  ふむ。

•

  しかし、あえて「リアスピーカーの配線を分岐させる」小技も紹介しておきます。

•

  なぜ、わざわざそんなことするの？

•

  サブウーファー単体の増設なら、それをやるメリットは薄いのですが、中には、ツイーターとサブウーファーを両方付けたい場合があると思うんですよ。

•

  ほう。

•

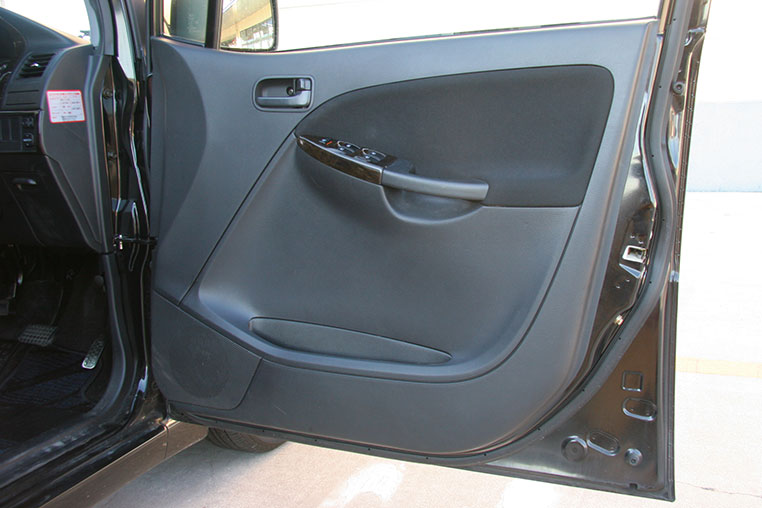

  例えば純正では、ドアスピーカーだけしか付いていない車のケース。


•

  そういう場合は、高音域も出し切れてないってことになりますね。

•

  その状況だとすると、「サブウーファーだけを足す」よりも「ツイーターとサブウーファーの両方を足す」ほうが音質アップとして効果的です。

•

  なるほど。……でも、だとしても両方ともフロントスピーカーラインから分岐で取ればいいのでは？

•

  この場面で意外と使えるのが、ビートソニックのBH8なんですよ。



Amazonでも販売されているビートソニック・BH8

•

  この連載で紹介したサブウーファー取り付け方法（※）では、このBH8を使って、純正スピーカーケーブルを加工することなく分岐させました。

  ※「サブウーファー取り付け方法②╱純正ナビとの配線接続」参照。


•

  そしてフロントスピーカー出力を、サブウーファー用に使ったのですが……実はBH8自体は、同時にリアスピーカーラインも取り出ししている状態なんです。

•

  サブウーファー取り付けでは、使わなかったんですね。

•

  そうです。
  サブウーファーだけを付けるなら、使わない配線です。

•

  ふむふむ。

•

  しかし、ツイーターとサブウーファーを同時に後付けしたい場合には、これを両方使えばいいんですよ。

•

  おお。

•

  ただ、その場合は、フロントスピーカーラインにはフロントツイーターをつなぐことになります。

•

  BH8の配線色でいうと、白とかグレーの線がフロントスピーカー信号です。

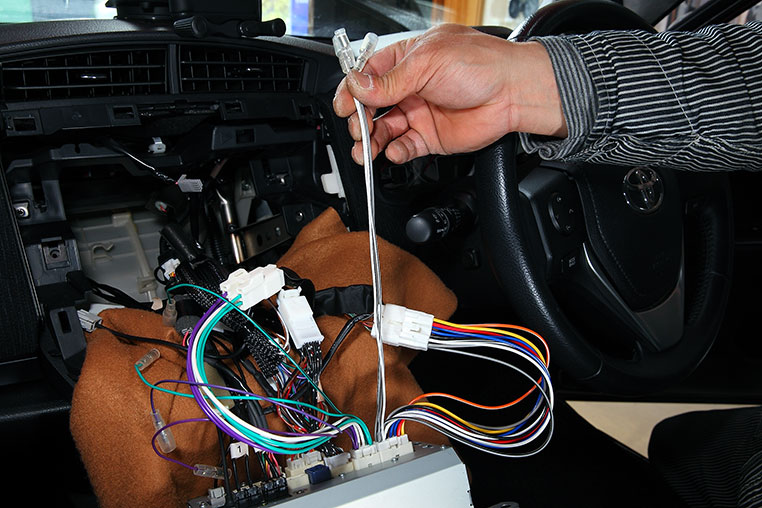

この配線がフロントスピーカー出力


•

  このときに残った緑や紫の配線が、リアスピーカー出力。こちらをサブウーファー用に使えばいいのです。

•

  ようするにBH8は、2系統出力だったのか～。

•

  それを両方とも生かせば、純正配線を加工（切ったり分岐したり）することなく、ツイーターとサブウーファーの両方が後付けできるのです。

•

  ナルホド。

•

  この場合は、ツイーター用にフロントを使うので、あえてリアにサブウーファーをつなぐことになりますね。

•

  これは覚えておいて損のないやり方かも。

•

  ただし、ツイーターの増設には注意点もあります。

•

  ここでの注意点。ツイーターはサブウーファーとは違って、単に分岐で接続するだけではNGです。

•

  むむ。
  それはなぜ？

•

  フロントスピーカーラインには、高音域から低音域までの全部の音域の信号が入っています。しかし、ツイーターはあくまでも高音専用。低い帯域の信号が流れると、壊れてしまいます。



ツイーターの配線は、何も考えずにダイレクトにつないではいけない。

•

  ツイーターに低音が流れると壊れる…。

•

  つまり、この場合は、必ずネットワークを付けないといけません。

•

  あー。
  以前に教わった、パッシブネットワークですね～。

✔ パッシブネットワークは、高音と、中低音を分けるための部品。

---

※詳しくは、「パッシブネットワークとは？」参照。

あるいは、ネットワークが付いたタイプのツイーターを使うのが前提ですね



✔ 純正ドアスピーカーに対して、単体で増設が可能なように設計されたツイーターもある。

---

✔ 「ハイパスフィルター付き」などと書いてあるタイプなら大丈夫。

•

  しかし、全てのツイーターがネットワーク（ハイパスフィルター）付きなわけではない、という点は注意です。

•

  そのあたりの知識を元に、うまく製品を組み合わせると、配線無加工でもけっこうなオーディオシステムが組めますね。
