アウディに続いてレクサス、直近ではC-HRと注目度の高い車が続々と純正採用したシーケンシャルウインカー（ウインカー）。これをDIYで再現する。ショーカー的な流れるウインカーとはひと味違う、純正風の流れるウインカーだ。まずはLED基板の作成から。

「シーケンシャルウインカー（純正風の流れるウインカー）の作り方╱必要な材料は？」の続きです

基板の型取り

純正基板の形に合わせて切り出す

前回の記事で材料の準備ができたので、シーケンシャルウインカーの作成スタートです。

●レポーター：イルミちゃん
まずは基板の型取り。今回の86前期の場合、純正のポジションランプ部分に、純正LED基板が入っています。

●アドバイザー：球屋森田研究員

リフレクター上側に、純正LED基板が挟まっている。

こういう場合は、純正基板を型取りして、同じ形にLED基板を作ることで、差し替えが可能です。
何もない空間に、オリジナル基板を入れ込むのとはちょっと違う。
そうですね。純正基板をなぞって、同じ位置にLEDを配置すれば、純正リフレクターがきっちり光る、というパターンです。
それは賢いやり方ですね〜。
まずは純正基板をベースに型取りします。

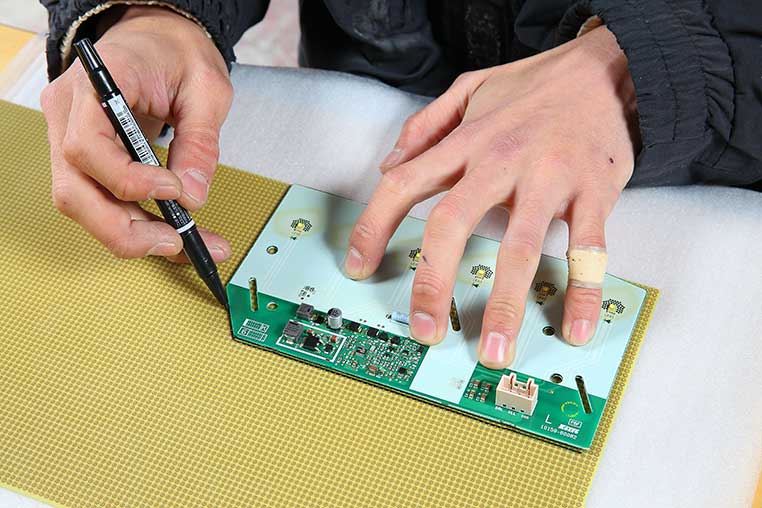

マジックで外周に沿ってマーキングする

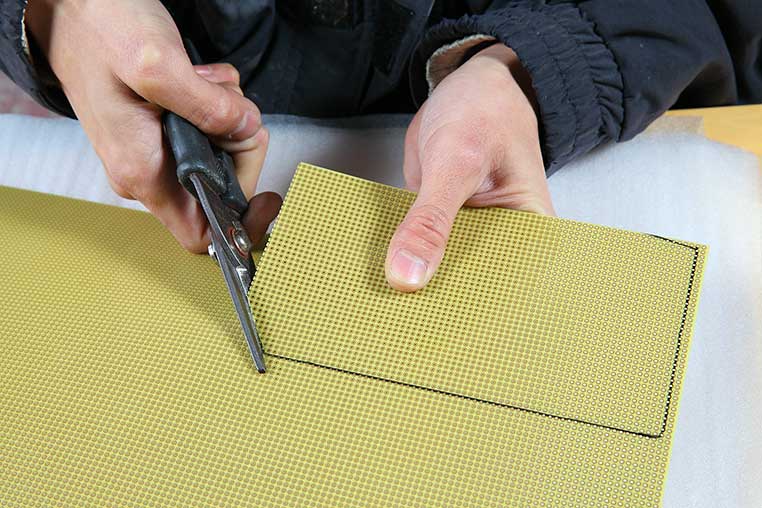

チョキチョキと切り出す

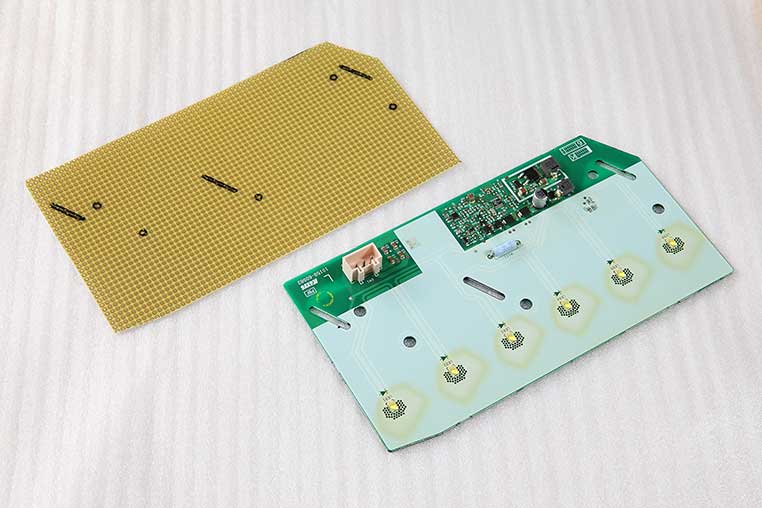

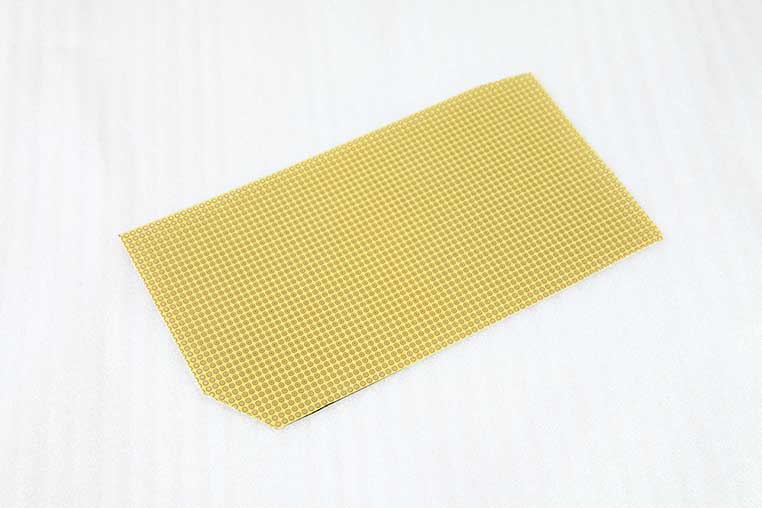

純正基板と同じ形になった

これをベースに、LEDを付けていきます。

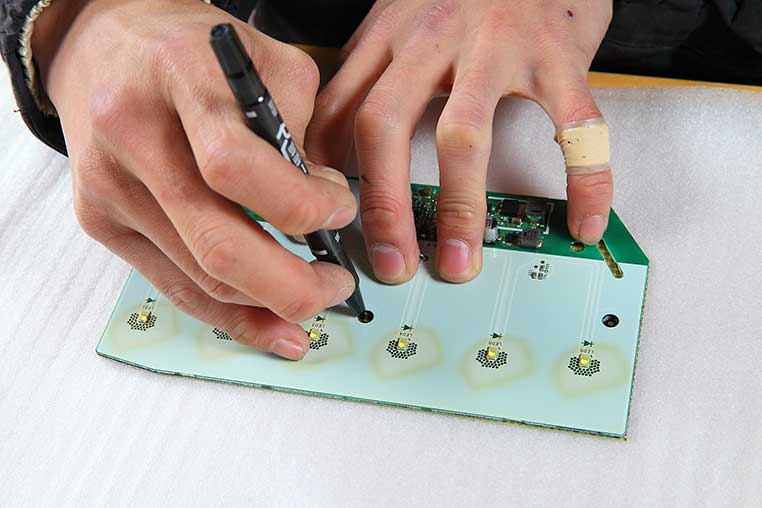

純正基板の形状、ネジ位置のマーキング

次は、純正基板の固定用のネジ位置や、ツメ（ガイド）がかかる穴などをマーキングします。

純正基板と同じように穴を開けないと、元通りの場所に収めることができませんからね。
ということは……。
つまり純正のネジで付け直せるってこと？
そうなんです。
基板の固定に悩まずに済むのがメリット。
コーキング固定とか、やらなくていいんだ。
マーキングができたら、穴を開けます。

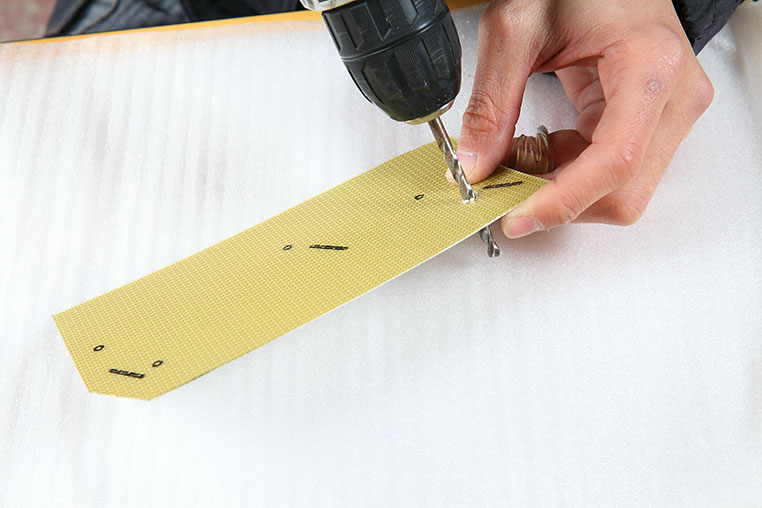

ネジ位置に穴開け

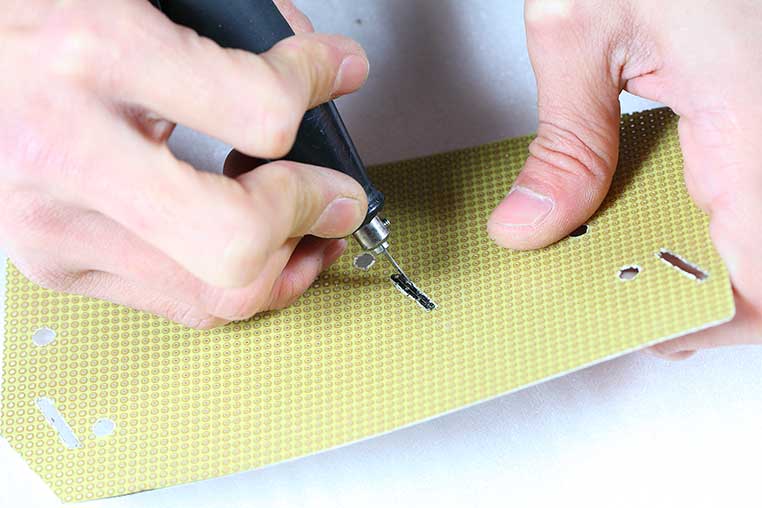

ツメ（ガイド）位置も切って開ける

超音波カッターを使って切っている。

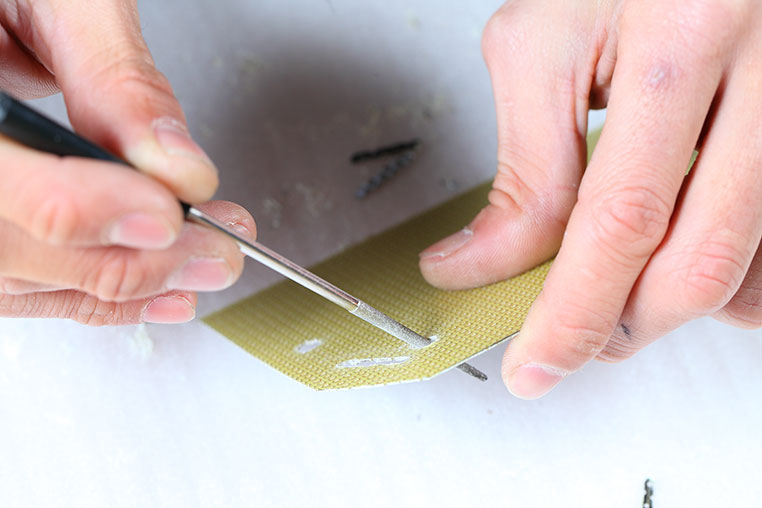

棒ヤスリで穴を整える

あれ？
見えない場所なのにヤスリで整える？
んー、まあ気分的な問題ですが。バリが出ている状態のままで、「後から振動でバリが取れたら嫌」っていうのもありますね。
なるほど。
これで後付け基板が、純正位置で固定できるようになりました。

純正LED位置のマーキング

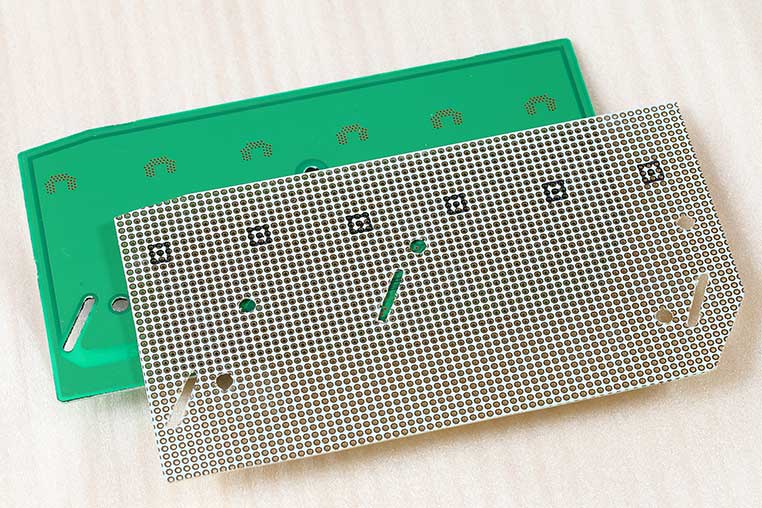

基板のネジ位置やガイドを写したので、結果的に純正LED位置も正確にトレースできる、ということになります。
ホホウ！
通常の、電球ウインカーのLED化だとすると、基板の角度などいろいろ試行錯誤するのですが、今回はそういうのもいらない。
純正基板をなぞって作るのは、面倒なようで……こっちのほうがラクとも言えるか。
ですね。

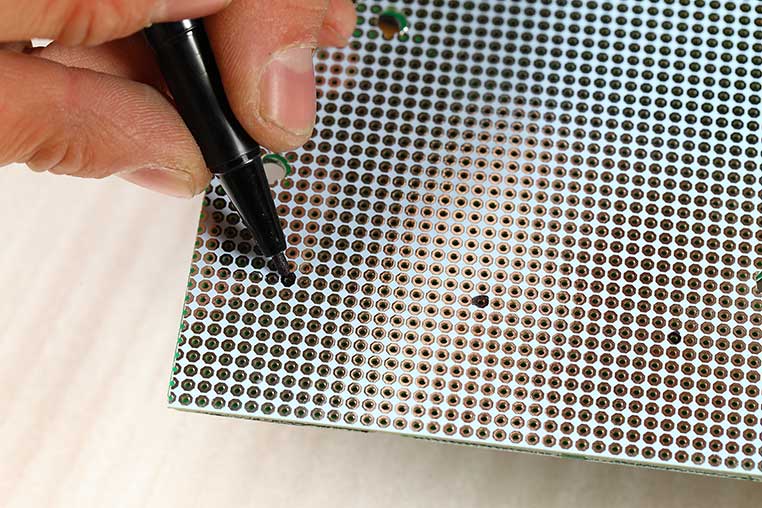

次は純正LED位置のマーキングです。

ちなみに、ユニバーサル基板のランドのピッチの問題で、LED位置が微妙には純正位置からはズレますが、その程度のズレはまあ仕方ないし、問題ないです。

通常はLEDの中央になる部分1点のマーキングで十分だが、ここ（↑）では見やすいようにLED（4本足）の形にマーキングした。

ところで、純正LED位置をトレースすると分かりますが、純正LEDも均等に配置されているとは限りません。
え？
どういうことですか？
微妙に位置をズラしながら配置してある。リフレクターも湾曲しているわけですから。
なるほどね〜。
純正LED位置をトレースするのは、実践的な意味があるといえます。

LEDのハンダ付け

基板にシートを貼る

LEDの位置が決まったら、LEDを付ける前に、カッティングシートを貼ります。
カッティングシート？
なんのため、ですか？

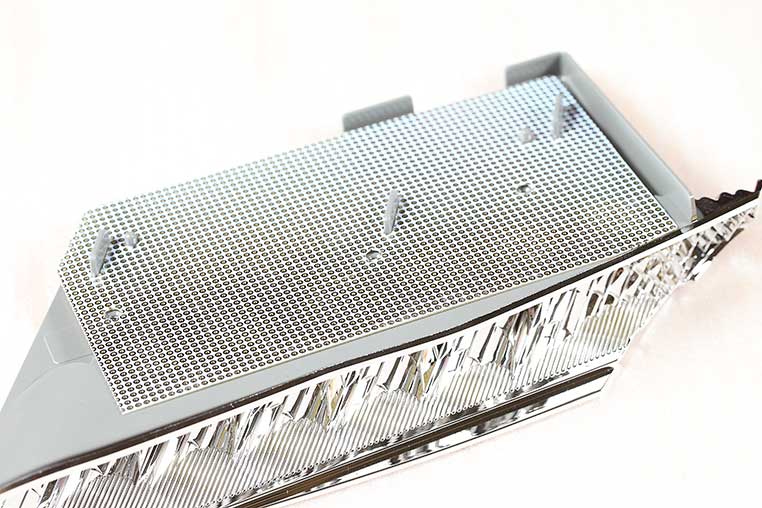

基板をそのまま置くと、基板の色がリフレクターに写り込んでしまうんですよ。

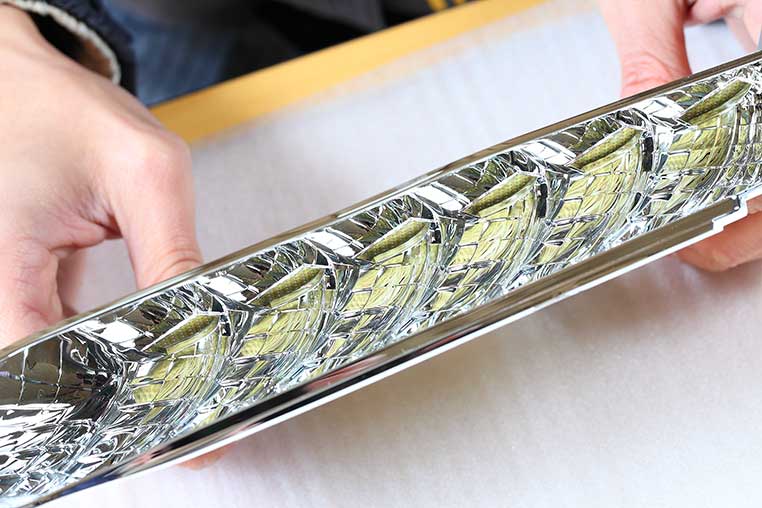

こんなカンジに黄色が見えたり…

ああ〜！
ホントだ！
これは見栄えがイマイチ。白いシートを貼っておくと、映り込んでもキレイというか、問題ないです。

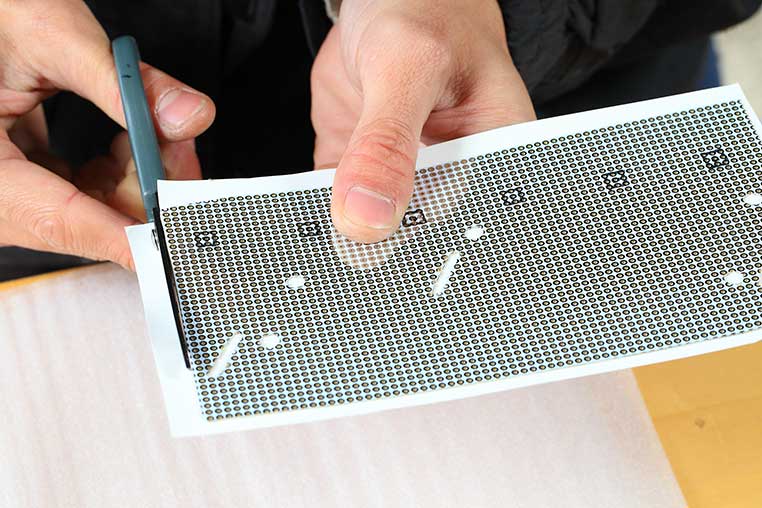

カッティングシートを切り出す

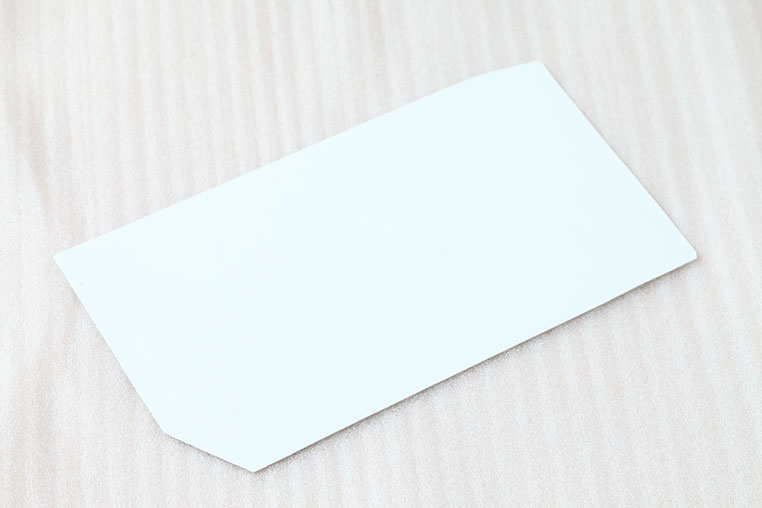

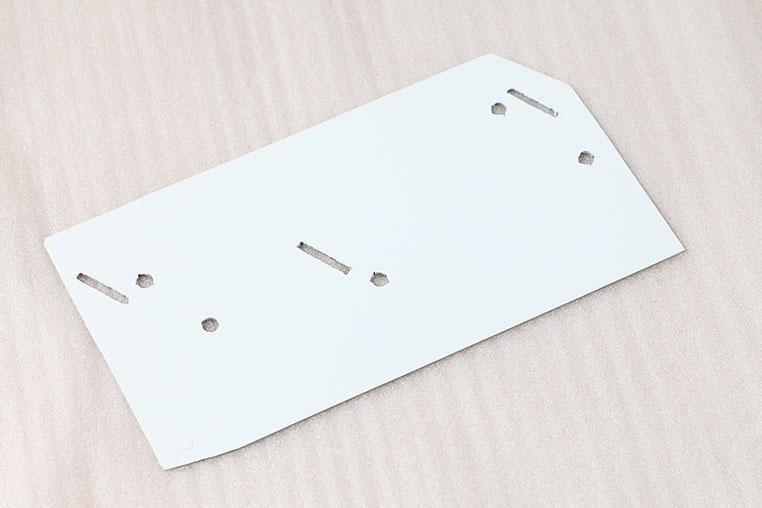

基板のオモテ面が「白」になった

状況によっては黒でもいいと思います。基板の設置場所に応じて、メッキシートを貼ったりもしますね。
いずれにしても基板色そのまま、ではないんですね。

シートに穴を開け直す

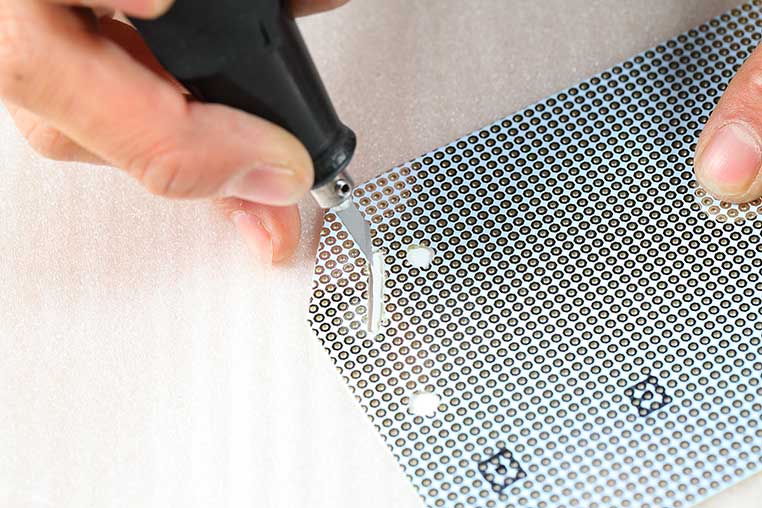

穴の部分をくりぬく

基板のオモテ側

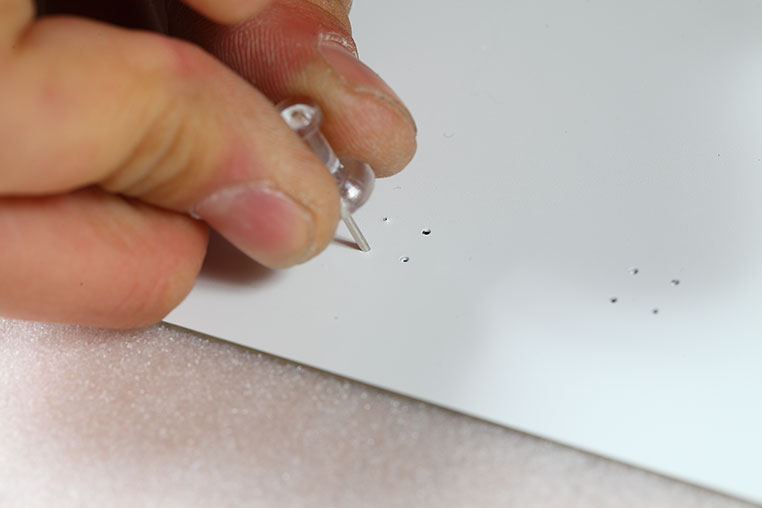

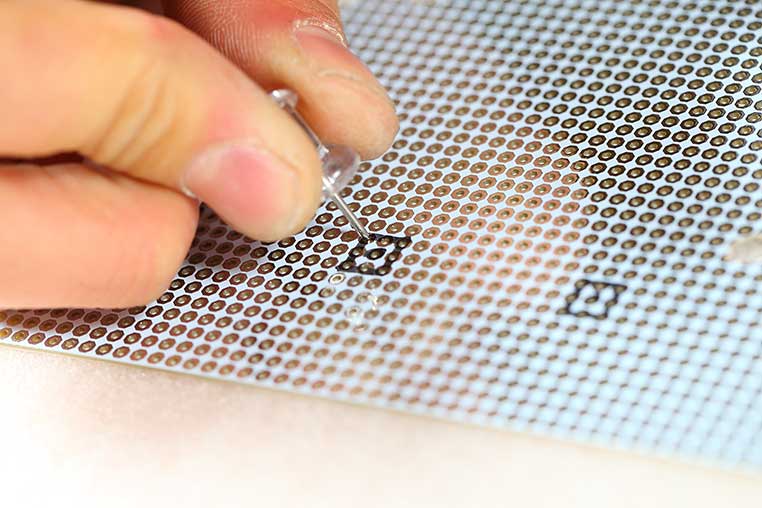

シートで基板の穴も塞がってしまったので、LEDの足の位置に合わせて、針で穴を開けます。

オモテからも針を入れる

こうすると、シートを貼った基板に、LEDを差し込めるようになるんだ。
LED用の穴ができたら、基板ウラのマーキングの線は消しておきましょう。

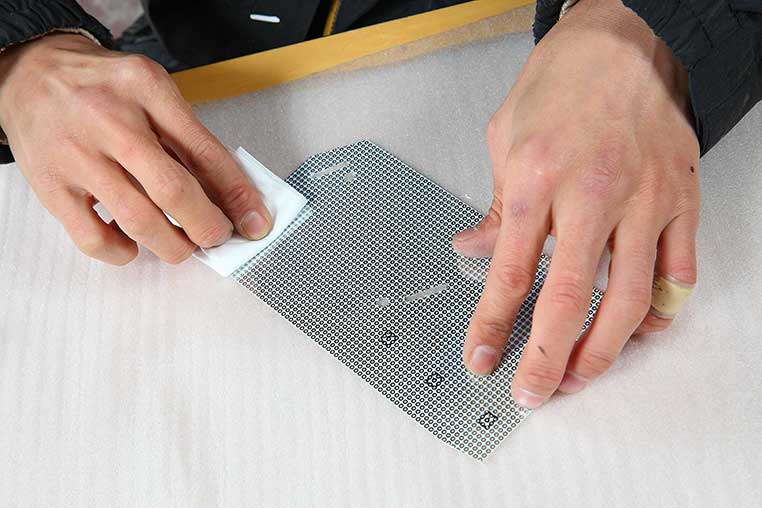

シリコンオフやパーツクリーナーで…

拭けばマジック線でも消える

……ところで。消す理由ってあるんですか？コレも気分の問題？
ハンダ付けするときに、マジックの油分がジャマをして、キレイに付かなかったりするからですよ。

LEDを基板に差し込む

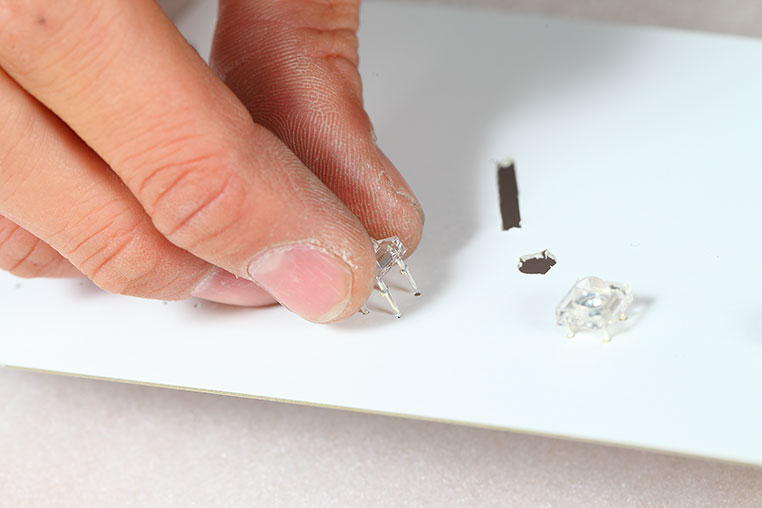

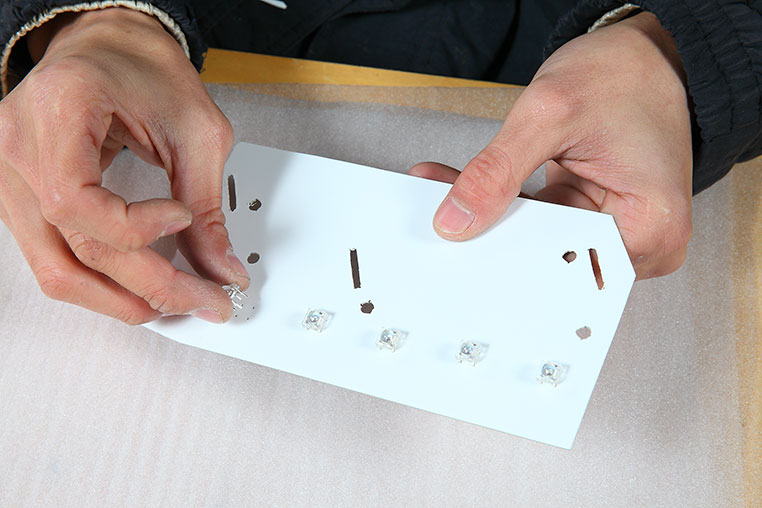

オモテ面にLEDを差し込む

このとき、LEDの向きは？
自分ルールでいいんですけど、ポイントはあります。
フムフム。
今回は、流れる回路にする。この場合は、「LEDのプラス側は合流させるけれど、マイナス側は独立させる」という組み方になります。

✔ ひとくちメモ

●流れるウインカーリレーユニットは、マイナスコントロール（※マイナス側を独立させてつなぐことで、独立制御する方式）

●全ての製品がマイナスコントロールというわけではないが、プラスコントロールはかなり珍しい。

プラス側はすべて合流させるので、「プラスが合流させやすい向き」でLEDを並べておくのがオススメ。
今回のLEDでは写真（↓）下側を、プラスで揃えました。

「シーケンシャルウインカー（純正風の流れるウインカー）の作り方╱LED基板作成」に続きます。
