アクリルヘッドライト加工方法（第2回）

マスキングテープで型取りする方法（車の加工向け）

ヘッドライトのインナーにアクリルを埋め込む方法。その下準備の型取りに便利なのが、マスキングテープだ。本来の用途ではないが、狭い場所や曲面にも対応可能で非常に使い勝手がよい。マスキングテープを活用した型取りは、車のDIYにいろいろ使えそう。

•

  今日はヘッドライトのインナーにアクリルを埋め込む準備として、インナー形状の型取りをします。

  ●アドバイザー：球屋 森田研究員

•

  どうやって型取りするんですか？

  ●レポーター：イルミちゃん

•

  球屋では、マスキングテープを使って型取りしています。

•

  ほー。

•

  マスキングテープを連続的に貼っていって、インナー形状をペンでかたどって、剥がします。狭い場所にも対応しやすくて便利ですよ。

•

  なるほど。
  曲面のインナーでも作業しやすいし。

•

  ただ前回説明した通り、インナーのメッキはモロいので、マスキングテープを服に付けたり剥がしたりして、粘着力は極限まで落とします。

•

  そうしないと、はがす時にメッキが取れちゃうんですよね。

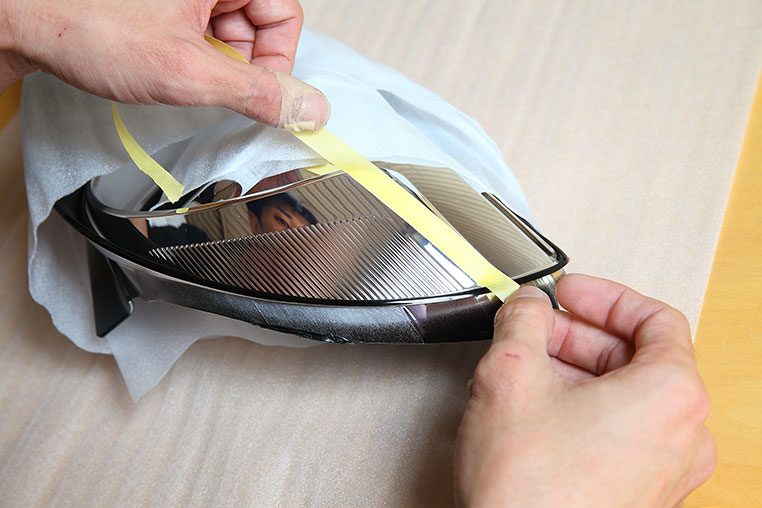

粘着力を落としたマスキングテープを貼る


•

  ここで使っているのは1センチ幅のマスキングテープですが、この作業だけで見ると、もう少し太い幅のほうがラクでいいとは思います。

•

  どんどん連続的に貼っていくんですね。

どんどん貼り重ねていく


•

  このとき、少しずつ重ねるように貼っていくのがポイント。そうすれば型を取り終わってはがすときには、「面」として剥がせます。

•

  マスキングテープを重ねて貼ることで、「面」にしているのか。

•

  それと、フチ（カド）のラインが浮いた状態だとしっかりした型が取れませんので、指の爪を使って、きっちり貼ります。

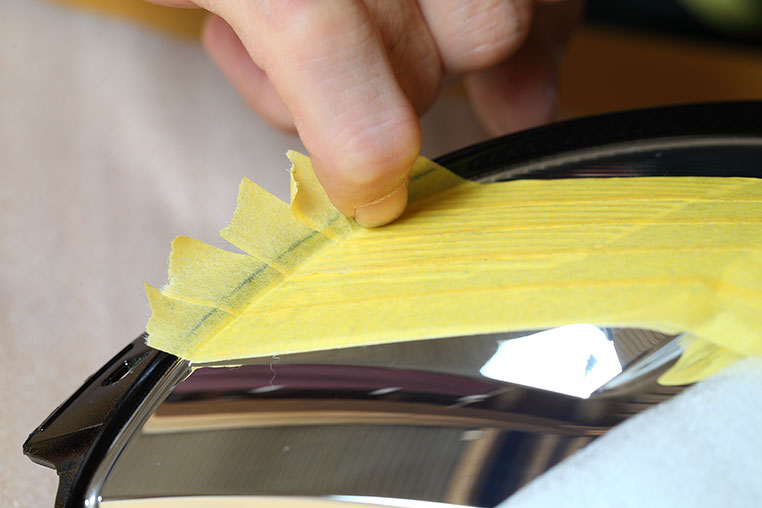

カドのラインをしっかり出しておく


•

  全体に貼り終わりました〜。

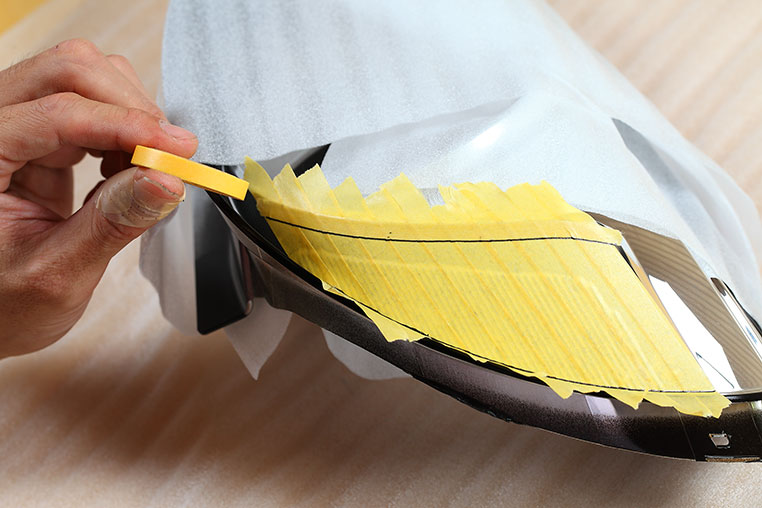

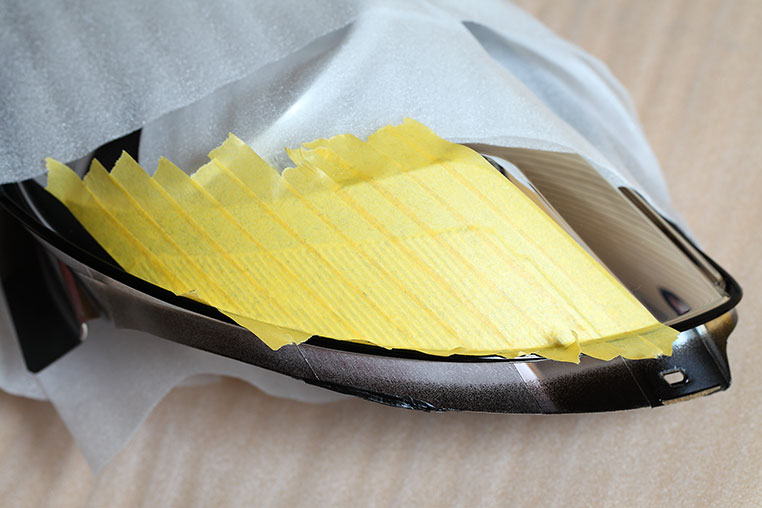

インナー全体に貼った


•

  なお、アクリルを埋め込むつもりがない場所まで、マスキングテープを貼る必要はないです。

•

  今回の例でいうと、インナーの一番下のほうまでは貼ってません。

•

  下にいくほど面が細くなって、さすがにアクリルを埋め込みようがない。そこまで貼るのはムダですね。

•

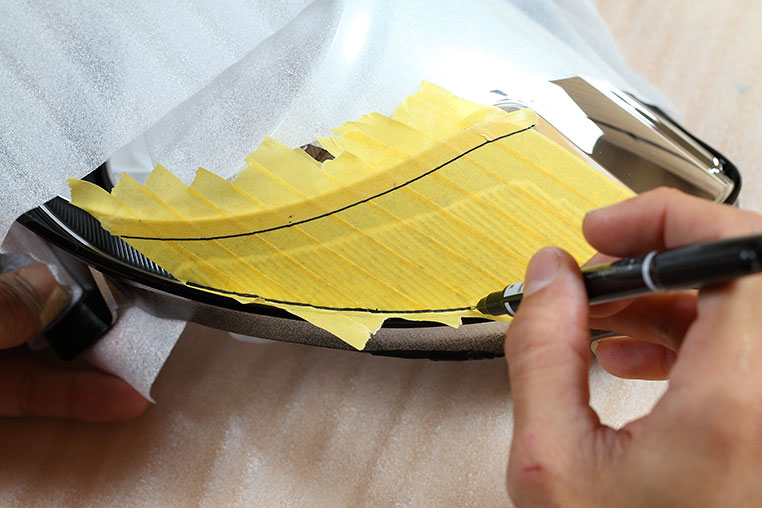

  次にインナーの形をペン（細いマジック）でなぞって、型取りします。

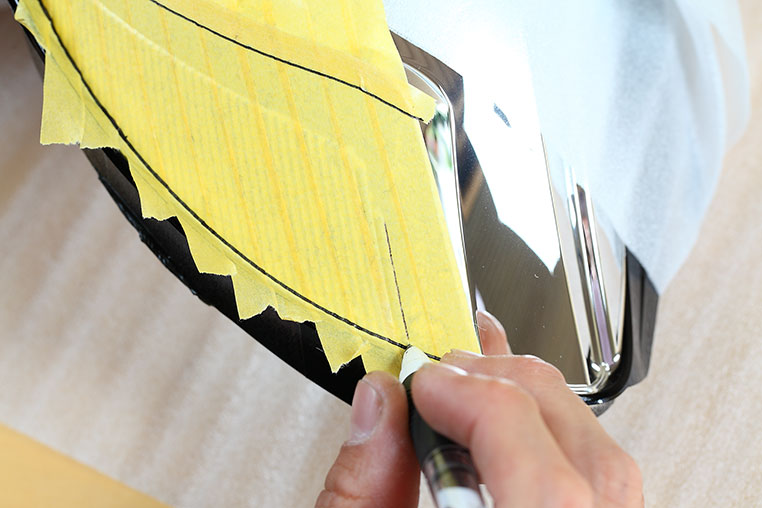

インナー形状をなぞるケガキ線


•

  これは、インナーの面の端っこのラインをなぞればいいんですね？

•

  普通そうなんですけど、今回の86のライトのインナー形状だと、端までアクリルを埋め込みできそうにないので……、

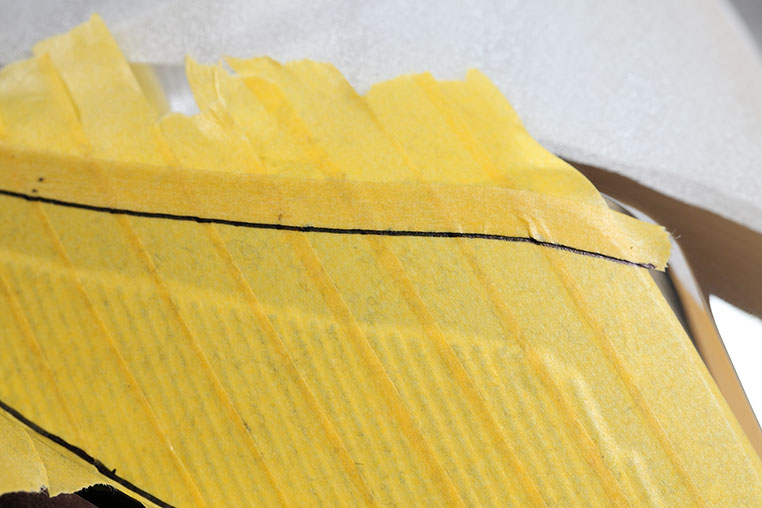

6ミリのマスキングテープで横ラインを足し、ケガキ線を内側に


•

  インナーの端でラインを描かずに、内側に入れたのはナゼ？

•

  これは、今回のヘッドライトのインナー形状の都合です。

•

  と言うと？

•

  このインナーの裏面を見ると、段差があって、ナナメに壁が切り立っている。この部分までアクリルを埋めようとしたら干渉してしまいます。

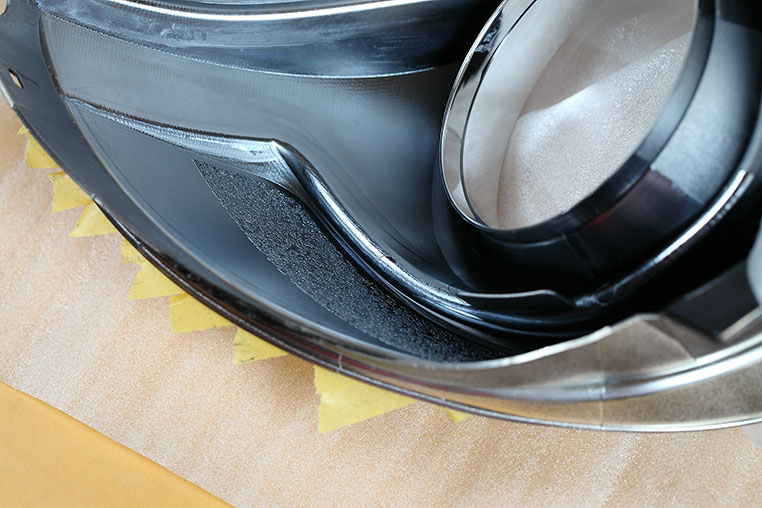

裏面にジャマな段差がある



だからアクリルの限度ラインはここまで


•

  そっか。表から見て端までアクリルを入れたいよ〜とか思っても、裏面を見たら無理かも知れないんだ。

•

  なので今回は、最初から少し内側に入れたところでケガキ線を入れておきました。

•

  というわけで、上下2本の線が引けました。

•

  ココで改めて86のインナーをよく見ると、インナー自体にラインみたいのが入っています。

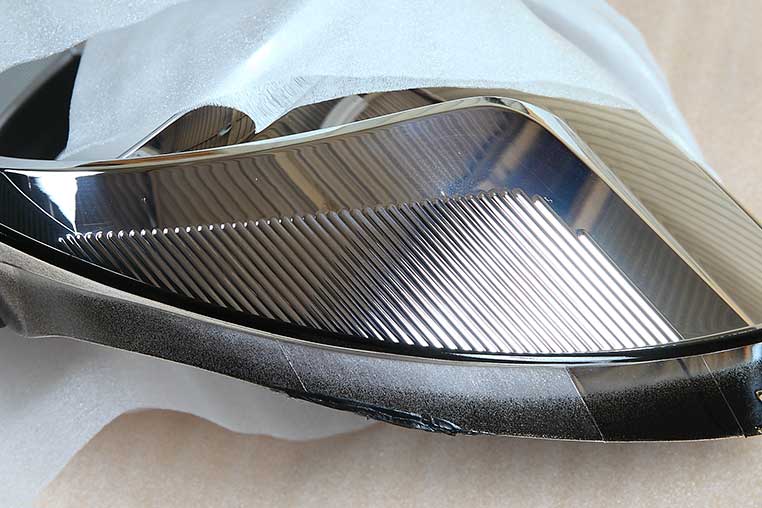

こんなラインが入っている


•

  これは……ライトのデザインの一環なんでしょうねぇ。

•

  こんなラインが入る場合、それを無視した角度でアクリルを埋め込むと不自然に見えたり、アクリルが曲がっているように見えてしまったりするので注意が必要なんです。

•

  ああ、なるほど。
  視覚的なモンダイか。

•

  プレスラインを考慮に入れた上で、水平にアクリルを埋め込むようなラインを決めるほうがキレイにいきますね。

•

  フムフム。

•

  ただ、この86のプレスライン。よく見ると全部が水平なわけではない。だんだん向きが変わっていく。大げさにいうと水平ではなくハの字に並んでいるんです。

•

  ムムム……。
  やっかい。

•

  少しずつ、アクリルの角度も変えていったほうがいいでしょうね。

•

  そんなところまで見ながら、埋め込み位置を決めているのか〜。

•

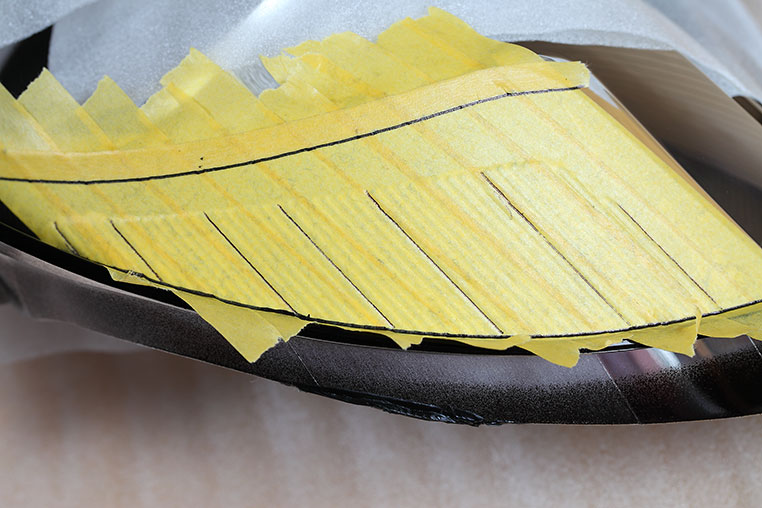

  そのほうがキレイに見えます。とりあえずは、この純正ラインもマスキングテープ側になぞっておきます。

純正ラインをなぞっておく


•

  このプレスラインは全部なぞる必要はなくて、何本かなぞっていく程度でOK。アクリルを埋める角度を決めるときに、考慮するための目印線に過ぎませんので。

•

  これでインナーの型取りができました〜。


•

  次にマスキングテープを剥がします。最初に貼り始めたほうが下側になっているので、最初に貼った側からはがせば「面」としてはがせます。

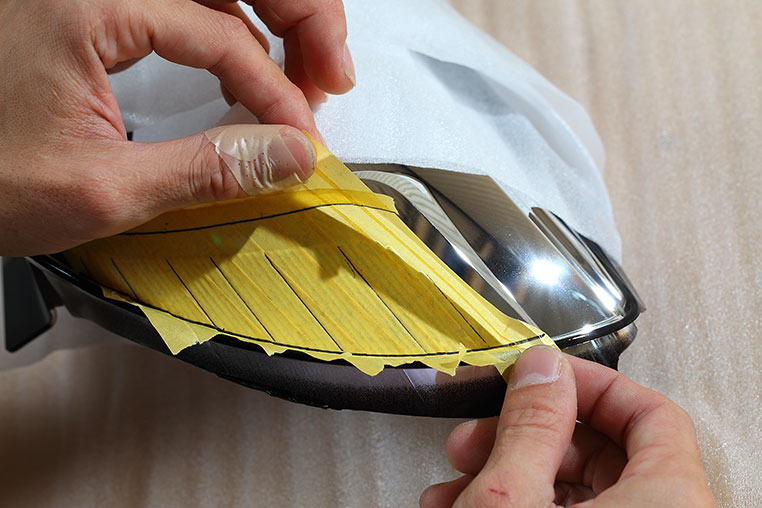

最初に貼ったほうから剥がす

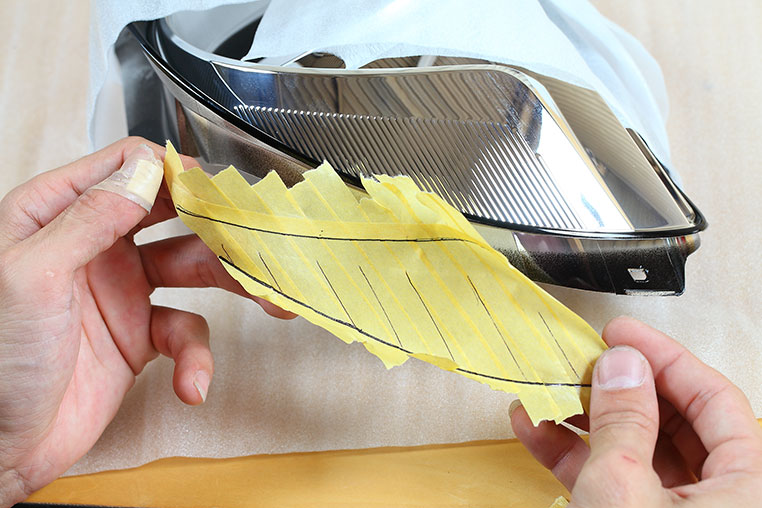

一体化したまま型が取れる！


•

  このマスキングテープを使った型取り、ライト加工に限らず、いろいろな場面で使えそうです。
