別メーカーのソケットとラチェットを組み合わせても（相性）問題はないの？╱後編

• 1
• 2

ソケットとラチェットは、別のメーカーで組み合わせられるのか？ の後編は、特に取り扱いに注意するべきラチェットハンドルのユニオン機構（ロック機構）について。ソケット＆ラチェットを安全に使うために覚えておこう。

•

  「別メーカーのソケットとラチェットを組み合わせても問題はないの？」の続き。

  ●DIYラボ別館 ユキマちゃん

•

  前回は、KTCが採用するユニオン機構と、他社製品（ソケット）との相性問題について触れました。

  ●アドバイザー：KTC トリー研究員

•

  ラチェットハンドルとソケットの相性問題の一端が、理論的に分かりました。

  ●レポーター：イルミちゃん

•

  相性問題以外にも、ユニオン機構（ロック機構）を備えたラチェットハンドルを使う上での注意点があります。

•

  というと？

•

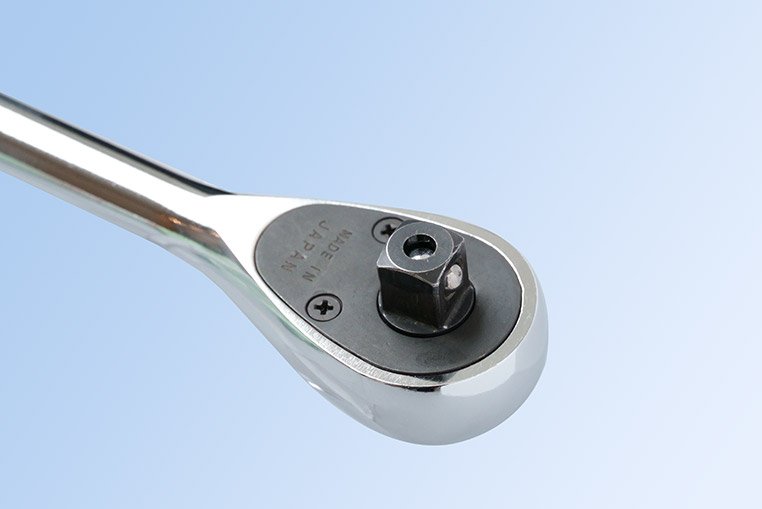

  （ユニオン機構ではない）一般的なレンチ類の差込角のボールは、常に外側にテンションがかかっています。

•

  バネの力でボールを押し出す力がかかっているんですよね。

•

  ハイ。それでボール溝のないソケットやアクセサリー類でも、ある程度保持できるのです。

•

  フムフム。

•

  でもユニオン機構のボールは、外側へのテンションがありません。



KTCのユニオン機構はバネの力でボールを押し出しているわけではない。ボールと溝（ソケット側）がしっかりはまることで、ロックされる仕組み。

•

  そのためボール溝のないソケットにつけると、全く固定されません。

•

  ボール溝のないソケットっていうのもあるんだ？

•

  今時のソケット類はほとんどボール溝がありますが、極端に安い製品だとコストダウンのためボール溝がないものもあります。

•

  なるほど、なるほど。

•

  それから専用工具……例えばKTCのベストセラー・カップ型オイルフィルタレンチなども、ボール溝がついていないものがあります。

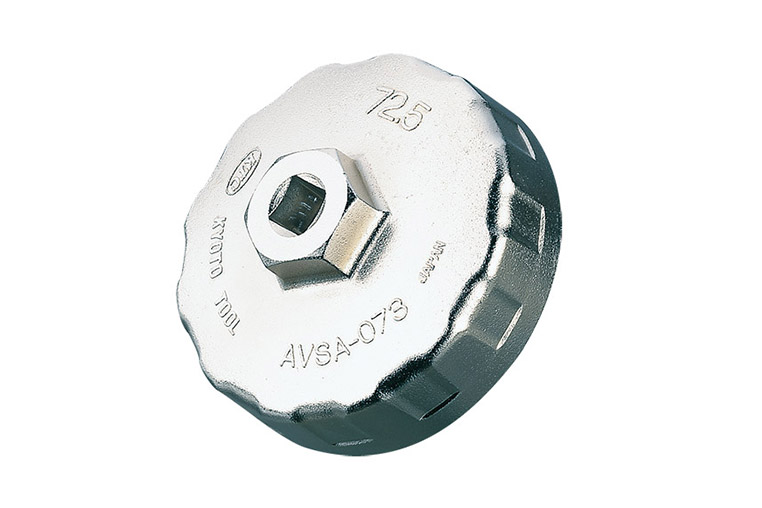

カップ型オイルフィルタレンチ

---

•

  このような製品にユニオン機構のラチェットハンドルを付けると、ソケットを下に向けたとたん、簡単に抜けて、場合によっては落下させてしまいます。

•

  溝がない相手はロックできないし、ボールを押し当てる力も働いていないから、当然抜ける。

•

  でも、他社製品との相性はともかく、KTCの製品同士で抜けるっていうのは困った問題よね？

•

  そこで、あえてユニオン機構でない、プッシュボタンのないラチェットハンドルも（9.5sq.のみですが）KTCではラインナップしてます。

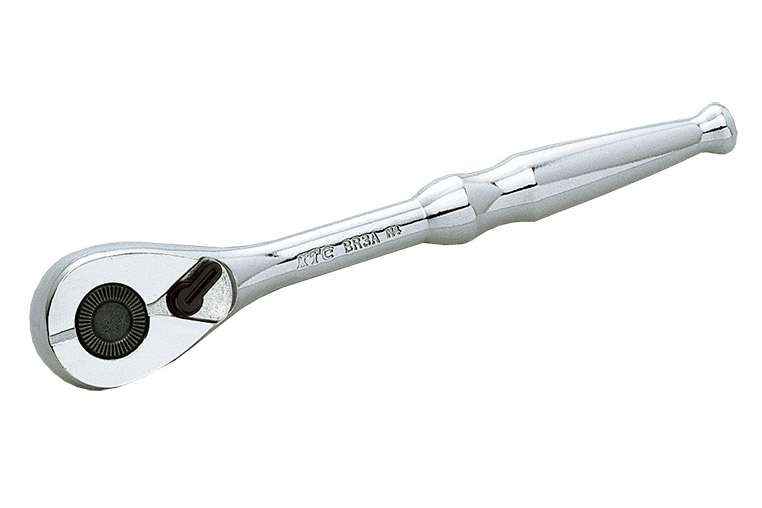

プッシュボタンのないラチェットハンドル╱9.5sq.ラチェットハンドル（ユニオン機構なしタイプ）

---

•

  KTCにもユニオン機構なしのモデルがあるんだね。

•

  こういうタイプを使うか、もうひとつ別の方法もあります。

•

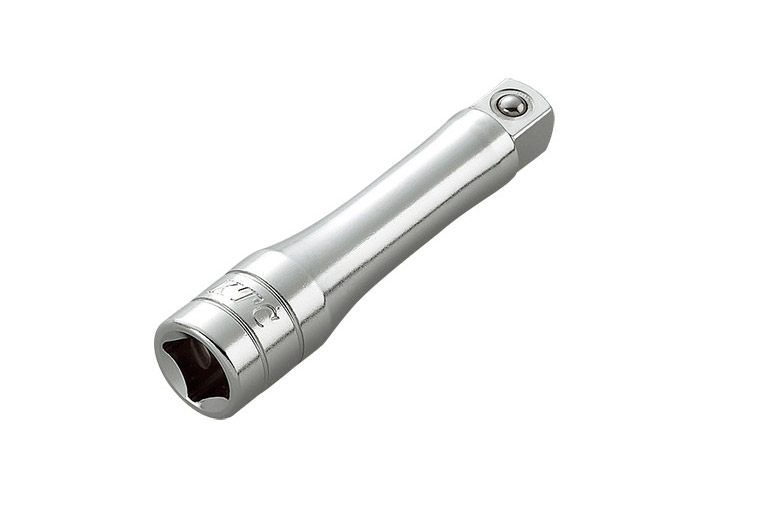

  ユニオン機構のついたラチェットハンドルやトルクレンチでボール溝のない専用工具などを使う際は、エクステンションバーをかませる方法もあります。

•

  エクステンションバーって、ソケットレンチの延長棒のことよね。

•

  あえてそれを中継させます。

•

  あ～、ラチェットハンドルとソケットを直接つながなければいいのか！

•

  そうなんです。エクステンションバーの差込角はテンション（押し出す力）のかかってるボールなので、溝のない工具でもある程度は保持できるんです。

•

  ナルホド！

•

  でも、延長したい場面でもないのにエクステンションバーを使うっていうのも不便じゃない？ 長くなりすぎたりしてさ。

•

  エクステンションバーのラインナップの中には、とても短いものもあります。



KTCの9.5sq.エクステンションバー参照。

---

•

  上の9.5sq.エクステンションバーで一番短い「BE3-030」は差込角部込みで全長30mmしかありません。



写真左下が30mmのエクステンションバー。※写真はネプロスブランドのエクステンションバーだが、長さはKTCブランドでも同じ。

•

  短かッ！

•

  ソケットにつけても20mmくらいしか長くならず、なんならディープソケットの方が長いので「エクステンション（延長）の意味がない、何の役にたつのか？」と思われた人もいると思いますが……

•

  確かに。普通に考えると、存在意義が分かりにくいアイテムだ。

•

  本来の目的は「ソケットでは短くディープソケットでは長過ぎて、この長さでないと作業できない」環境で使うものではあります。

•

  ふむ。

•

  しかしそれだけでなく「ユニオン機構で溝無しソケットを使うときの落下防止のためのアダプタ」という使用も考慮してのラインナップなんです。

•

  なるほどぉ。

•

  ユニオン機構（ロック機構）付きのラチェットハンドルを使う人は、覚えておいたほういい話。

•

  通常のラチェットハンドルとソケットの組み合わせより、安全性が高いユニオン機構だけど……

•

  その使い方には、普通のラチェットハンドルとは違う注意点もあるのね。
