スパナを回す振り角（回転角度）は60度？ その話には裏がある

六角ボルトをスパナで回すときの振り角（回転角度）は、普通に使うと60度以上必要。しかし工夫して使えば、スパナでも30度の振り角でねじを回すことができるのだ。狭い場所での作業に役立つので、どうやるのか覚えておきたい。

•

  「ボルト（ねじ）のアタマはなぜ六角なのか？」の続き。

  ●レポーター：イルミちゃん

•

  前回説明したような事情で、ねじ（ボルト）のアタマは六角がスタンダードになりました。

  ●アドバイザー：KTC トリー研究員

•

  ……で、六角ボルトの勉強が、スパナ講習とどういう関係があるの？

  ●DIYラボ別館 ユキマちゃん

•

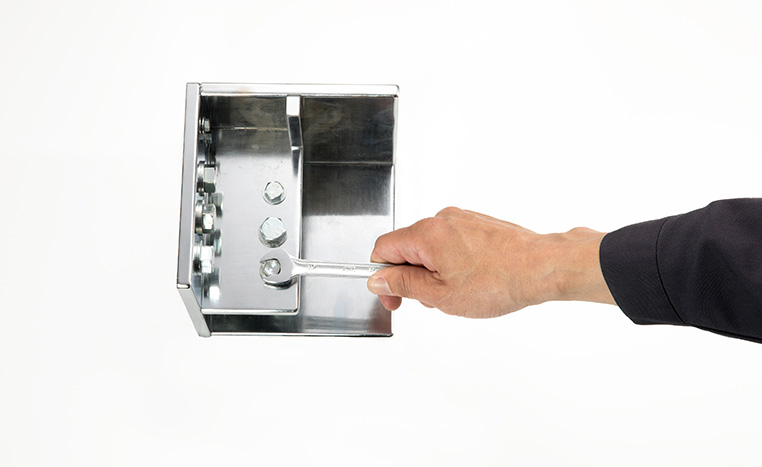

  六角ボルトをスパナで回すときの振り角（回転角度）について、考えてみましょう。

•

  振り角？
  そんなの、回したいだけ回せばいい話では？

•

  それとも、工具によって回転させる角度が決まっているのでしょうか？

•

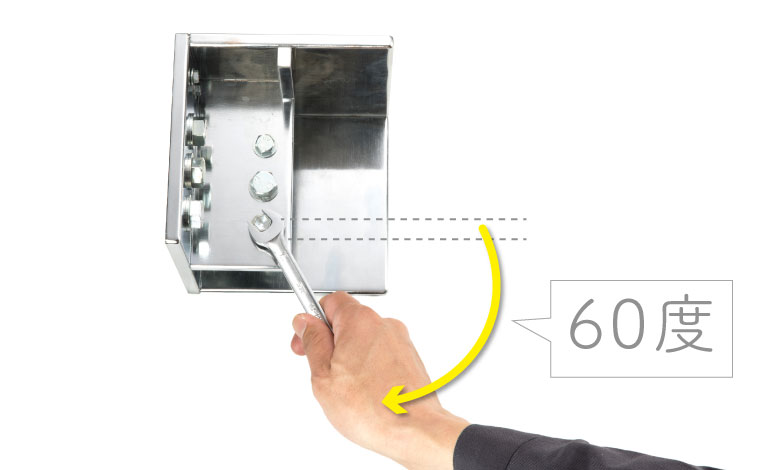

  そもそも、スパナが六角ボルトにはまる角度は60度ごとです。



•

  ですから、スパナを回転させるときは「最低でも60度回さないと、次の二面幅が出てこない」のです。

•

  「スパナの振り角は60度」なんですね。

•

  60度以上回せる状況でないと、スパナは使えないってことになるのか。

•

  普通に考えるとそうなりますよね。十二角（二重六角）のめがねレンチのほうが、30度の振り角で回せる点で有利です。



✔「六角ボルトを回す（外す）工具の基礎知識。覚えておきたい〈二重六角〉」参照。

•

  二重六角の威力はすごいわね。
  スパナの負け。

•

  しかし、実はスパナも、工夫すれば30度の振り角でねじを回すことができるんですよ。

•

  え？

•

  もしかして、裏技を教えてくれようとしてるの？

•

  裏技というほどではありませんが、文字通りスパナの裏面を使うんですよ。

•

  あん？
  スパナに表と裏なんてあるの？

•

  確かに裏返しても……スパナはスパナのような気がしますが、何が起こるのでしょうか？

•

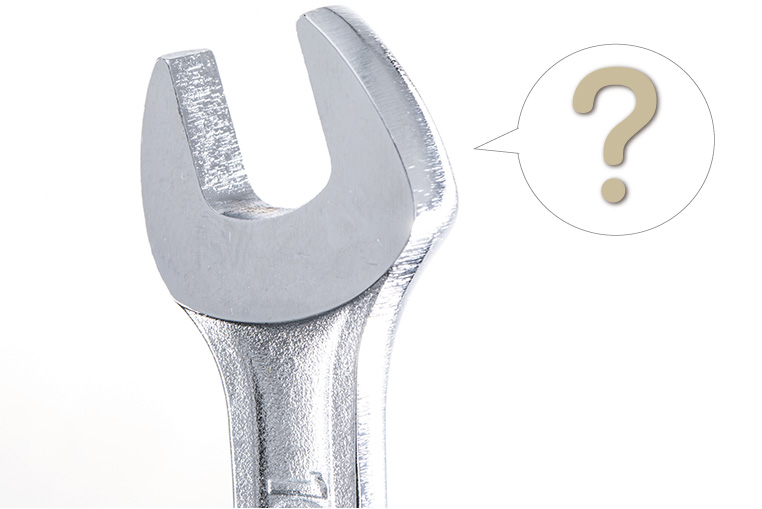

  スパナの口径部には15度の角度が付いているのをご存じでしょうか？

•

  なんのこと？？？

•

  スパナの口径部は、柄の部分に対してまっすぐ付いているわけではないんですよ。現代の一般的なスパナには、口径部に15度の角度が付けられています。



KTCの標準的なスパナ

•

  へー！
  知らなかった。

•

  これは、スパナの弱点を補うための工夫なんですよ。

•

  どういうこと？

•

  15度の角度が付いている……ということは、スパナをひっくり返すと30度角度が変わることになります。

•

  15度＋15度で……30度変わりますね。

ひっくり返すと30度 角度が変わる


•

  この形状が、狭いところでスパナを使うときに、役に立ちます。

•

  ふむふむ。

•

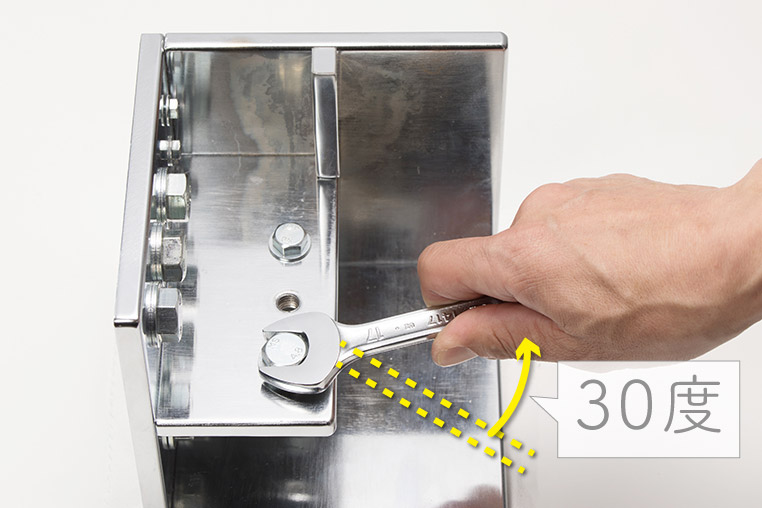

  狭いところでスパナを回したときに、振り角（回転角度）が少なくて次の二面幅が現れないとしましょう。

•

  つまり60度もスパナを回すスペースがない、という状況ですね。

•

  そんなとき、スパナをいったん抜いて、裏返してはめると30度戻るから、さらに30度回せるのです。

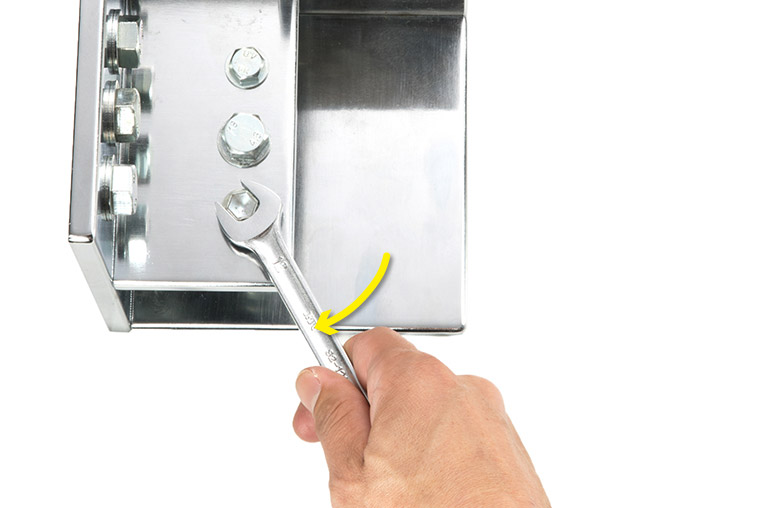

スパナを回したあとで……



ひっくり返すと30度戻る


•

  最初に30度しか回せなくても、裏返してさらに30度回せるなら、合計60度です。そうすると、六角ボルトの次の二面幅が見えてくるんですよ。

•

  おお～ナルホド！

•

  ようするに表と裏を交互に使いながら回せば、スパナでも30度の振り角で六角ボルトを回せるのです。これは、覚えておきましょう。

•

  よく出来てるわねェ。

•

  六角ボルトの二面幅が60度ごと……から始まって、角度の話が全部つながっているんですねぇ。

六角ボルトの二面幅は60度ごと

---

スパナは60度ごとにしかはまらない

---

しかし口径部に15度の角度が付いている

---

ひっくり返すとスパナの角度が30度変わる

---

両面を使えば30度単位ではまる

---

振り角(回転角度)30度で六角ボルトを回せる

•

  前回の歴史の勉強から、一転して数字のお勉強。

•

  六角ボルトがねじのスタンダードだから、スパナもそれに合わせているんだね～。
