ディスプレイオーディオ換装ガイド②-8

---

ディスプレイオーディオの車両側配線に「SLX-73R」を接続する

• ←
• 7
• 8
• 9

ディスプレイオーディオ→社外ナビに交換するための変換ハーネス・SLX-73Rの配線方法。前回までの仕込みで、すでにディスプレイオーディオを外し、アンテナ・マイク類の取り付けもやってあるので、ここからは仕上げ工程。配線が多くて大変に見えるが、カプラーオンでいける。

•

  「社外ナビ取り付けで、配線をキレイに取り回すコツ」の続き。

  ●レポーター：イルミちゃん

•

  前回の工程で、アンテナ・GPS・マイクの配線は、すべてナビ裏に集結しました。

  ●アドバイザー：カーデン 佐伯研究員

•

  でも、社外ナビに付属している配線はまだ他にもありますね。

•

  そうですね。例えば今回取り付けているサイバーナビには、RCA入出力ケーブルというのも付属していますが……


•

  これは外部アンプやサブウーファーを追加する場合とか、リアモニター用の映像出力だったりとか、ようはサイバーナビのシステムアップ用の線なんです。

•

  なるほど、なるほど。

•

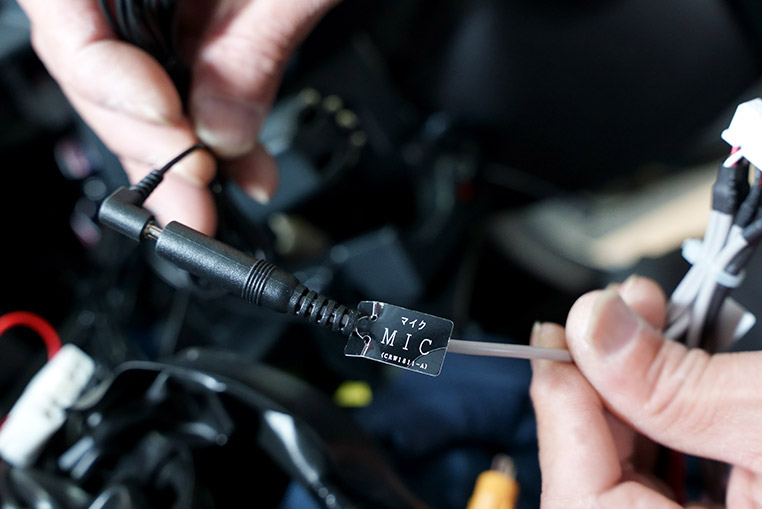

  今回はそういったオプションをつなぎませんが、マイクの線だけは、このRCA入出力ケーブルを中継してサイバーナビにつながる仕組みになっています。


•

  前回付けたマイクの線が、ここにつながるのか。

•

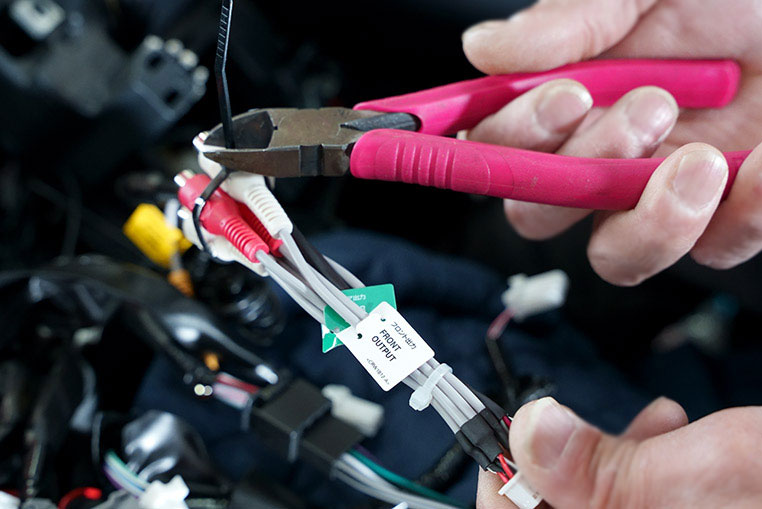

  それ以外の赤・白・黄色のRCAケーブルは今回は使わないので、これもタイラップ等で束ねておきましょう。


•

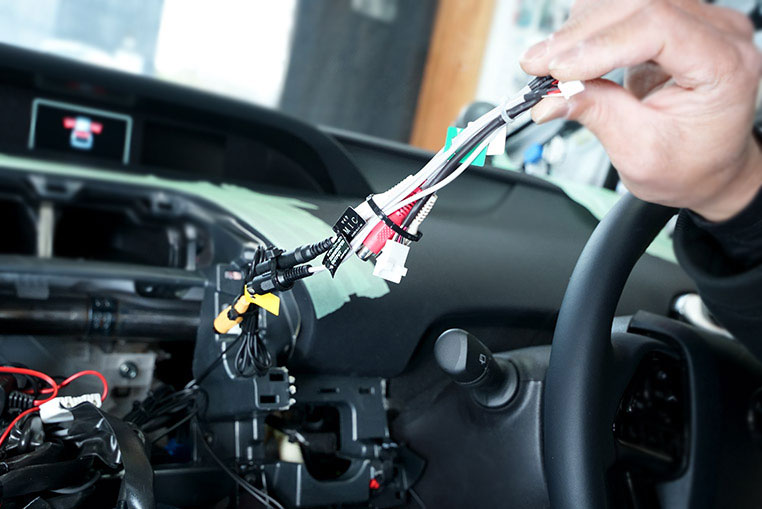

  このような状態（↓）にしておけば、あとは社外ナビ本体にカプラーをつなぐだけ、という状況になります。


•

  先に社外ナビ（サイバーナビ）にRCA入出力ケーブルをつなぐのではなく、こういう付属ケーブルも車両側で整理しておくのがコツなんですね。

•

  そうですね。「社外ナビに接続するのは、最後の最後にまとめて行う」やり方がいいと思います。

•

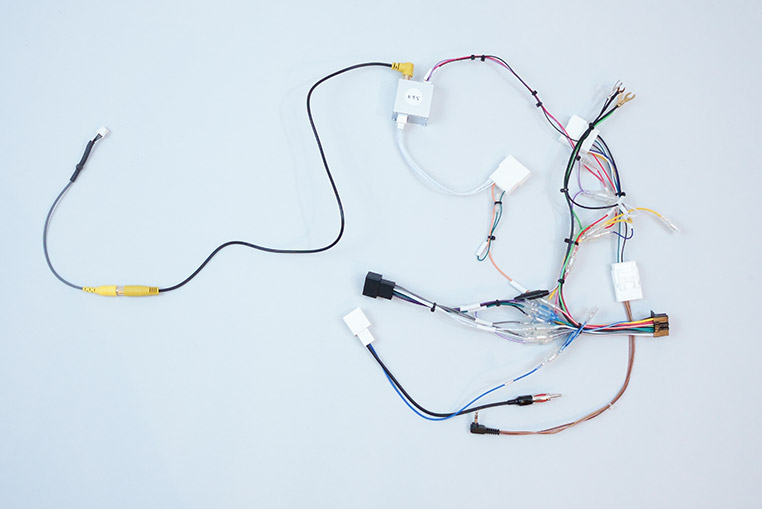

  今回は、もともとディスプレイオーディオが付いていた車なので、社外ナビ本体よりも先に「SLX-73R」のカプラーを、車両側カプラーに接続していきます。

•

  ここで、以前に仕込んであった変換ハーネスの出番ですね。



※ディスプレイオーディオ車に社外ナビを取り付けるための「SLX-73R」の仕込み方法は、「ディスプレイオーディオを社外ナビに交換するときの配線方法」参照。

•

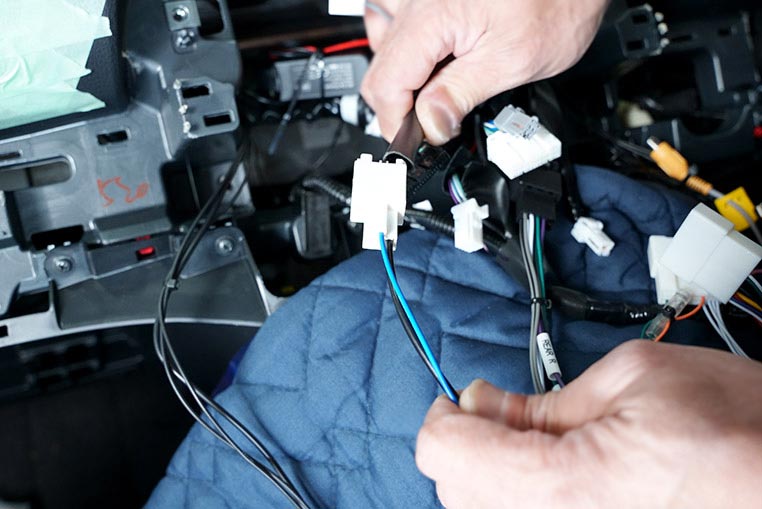

  車両側のアンテナカプラーと、「SLX-73R」側のアンテナ変換カプラーをつなぎます。


•

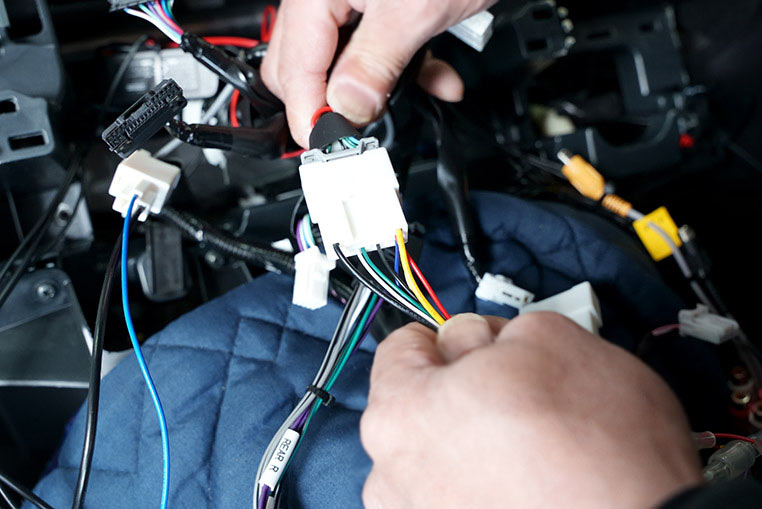

  電源系の配線などがまとまっているカプラーは、車両側の28ピンカプラーにつなぎます。


•

  バックカメラやイルミ線（オレンジ）などがつながっているカプラーを、車両側の30ピンカプラーにつなぎます。


•

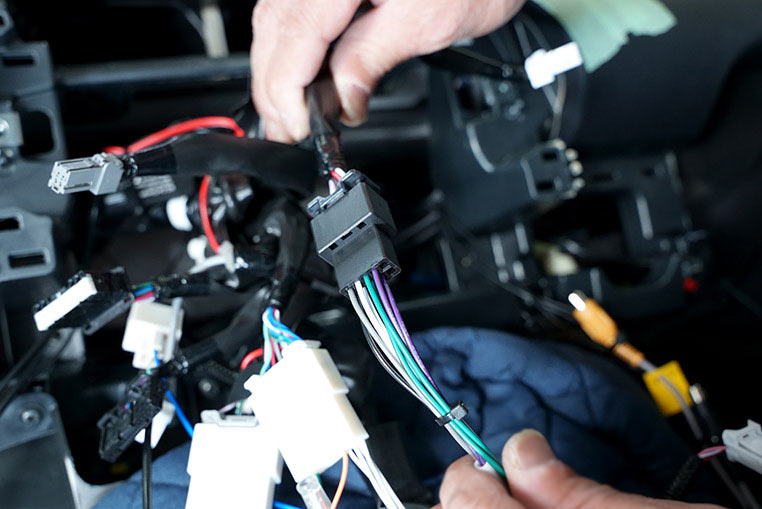

  スピーカーケーブル（緑・紫・白・グレーなどの線）が通ったカプラーをつなぐのは、車両側の10ピンカプラー。


•

  これで「SLX-73R」側のカプラー（4種類）が、ぜんぶ車両側とつながったことになります。

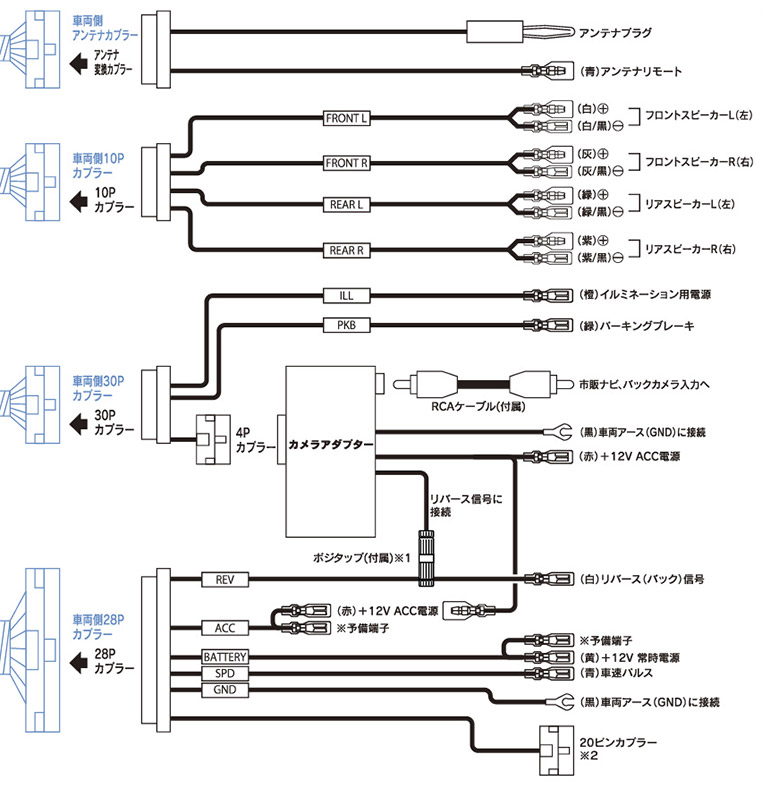

SLX-73Rと、ディスプレイオーディオの車両側配線との接続図



---

•

  この場面はカプラーのピン数が違うから間違う心配はないですよね？

•

  そうですね。

•

  おや？ ……しかし、車両側にはまだカプラーが余っていますけど？？？

•

  それは気にしなくていいです。「SLX-73R」を使って社外ナビを移植するときは、つながない余り線は出ます。ようはディスプレイオーディオには必要だけど、社外ナビには必要ない線があるので。

•

  そうなんだ。
  そこは気にしなくていいのね。
