ディスプレイオーディオに外部入力を作る、ビートソニック・AVX02取り付け方法。これが必要な人には、かなり快挙な外部入力アダプターだ。なおここで登場するカプラー（コネクター）は、新手の3段式。今のところ外部入力の必要性に迫られていない人も、このカプラーの知識を持っておこう。

•

  「ディスプレイオーディオの外し方」の続きです。

  ●レポーター：イルミちゃん

•

  ここからは、純正では外部入力を持たないディスプレイオーディオに、外部入力を作る方法です。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  用意するアイテムは、ビートソニックの外部入力アダプター・AVX02です。



ビートソニックの外部入力アダプター・AVX02

•

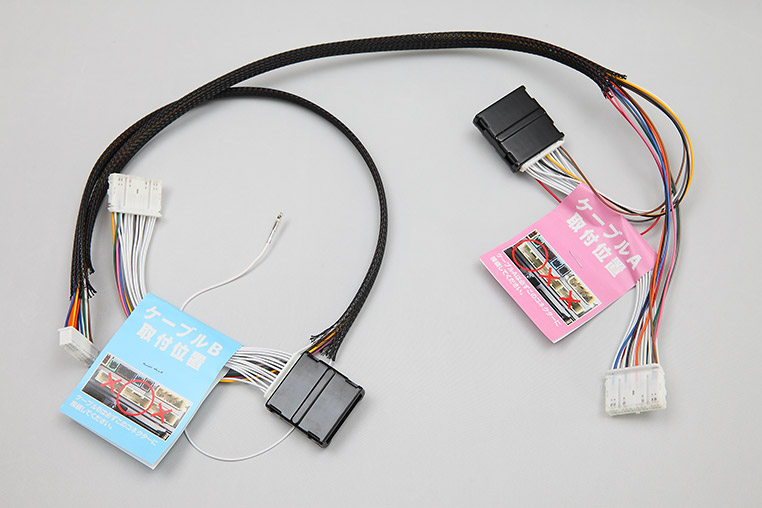

  AVX02のハーネスは、このような形状になっています。


•

  ケーブルA？ ケーブルB？ なんのこと？

•

  これは、ディスプレイオーディオの背面につながっている3種類のコネクターにつなぐので、便宜上「A」「B」「C」と名前を付けているのです。

•

  Cはないけど？

•

  「C」につなぐのは1本線だけなので、そこは後で説明します。まずは、前回取り外したディスプレイオーディオの背面を見てみましょう。


•

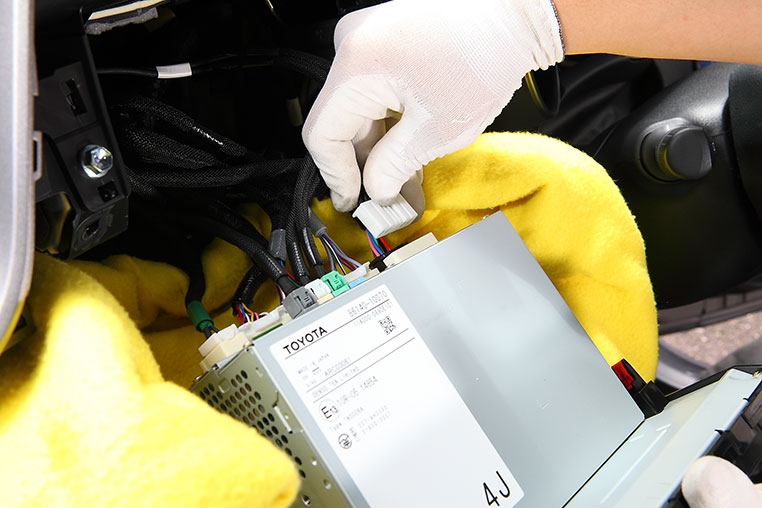

  まず、上段にささっているコネクター類を全部抜きます。


•

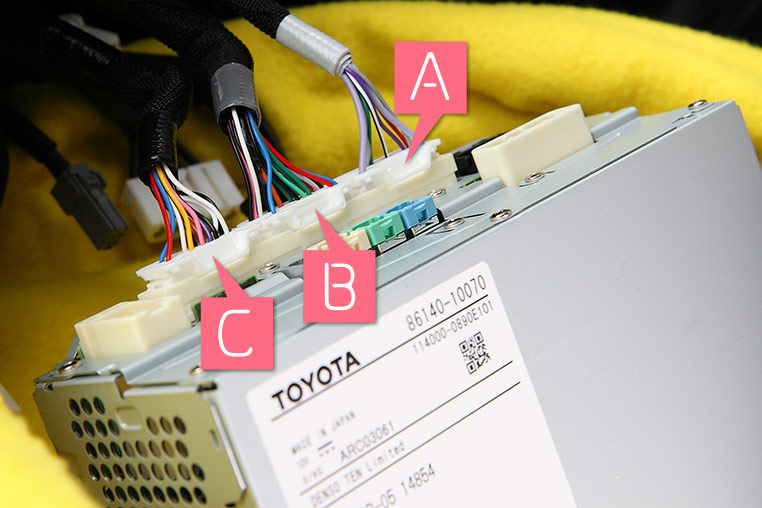

  外部入力アダプター取り付けに関係するコネクターが、この3つ。運転席側から「A」「B」「C」とします。


•

  この「A」に、さっきのAVX02の「A」を割り込ませればいいのね。

•

  そう単純な話ではありません。

•

  ……あれ？

•

  従来のカプラーオンとはちょっと事情が違いまして……。

•

  そういえばディスプレイオーディオには手強いカプラーが出てくるとかナントカ……

•

  そうなんです。ここでAコネクターを抜くと、こんな形状（↓）で……


•

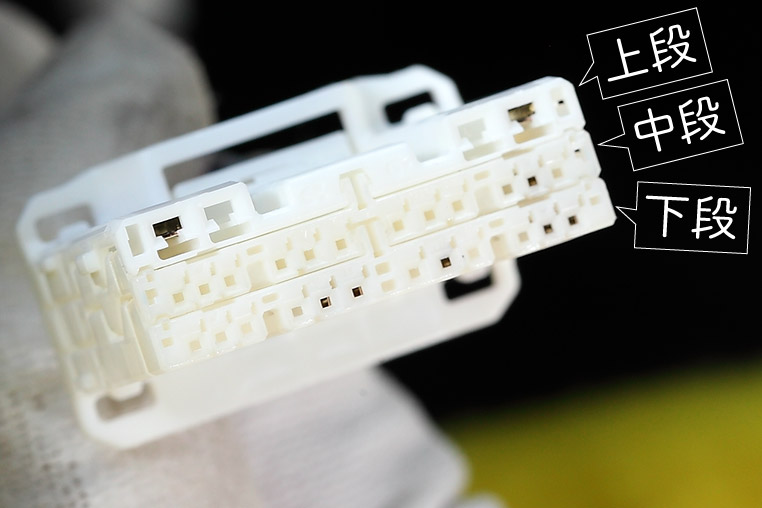

  「上段」「中段」「下段」と三段重ねになっているんですよ。

•

  これがウワサの三段カプラーか！

•

  ハイ。「A」「B」「C」の違いに加えて、「上」「中」「下」という概念が混ざってきます。

•

  ややこしい……。

•

  まあ、パズルゲームだと思ってください。

•

  ……それフォローになってないし。

•

  ところで、この「A」「B」「C」のコネクター、似ていますが間違えないようにしましょう。特に「A」と「C」は同じ形状ですので。

•

  まぎらわしそうだから、シールでも貼っておくのがよいと思います。

•

  どれがどれだか忘れそうな人は、そこまですれば安心ですね。

•

  で、どうやってAVX02が割り込んでいくのかというと……

•

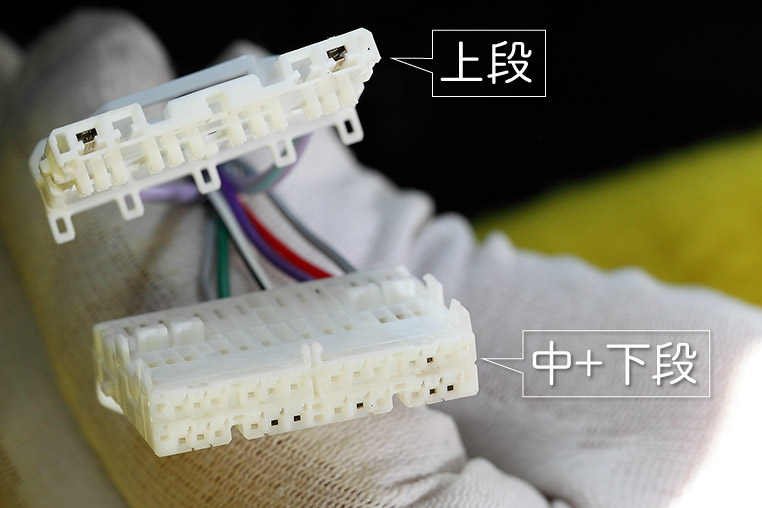

  まずAコネクターを「上段」と「中＋下段」に分けます。

•

  コネクターを……分ける？

•

  コネクターの左右に、ビミョウに隙間があります。見えにくいですけど。

•

  フムフム。

•

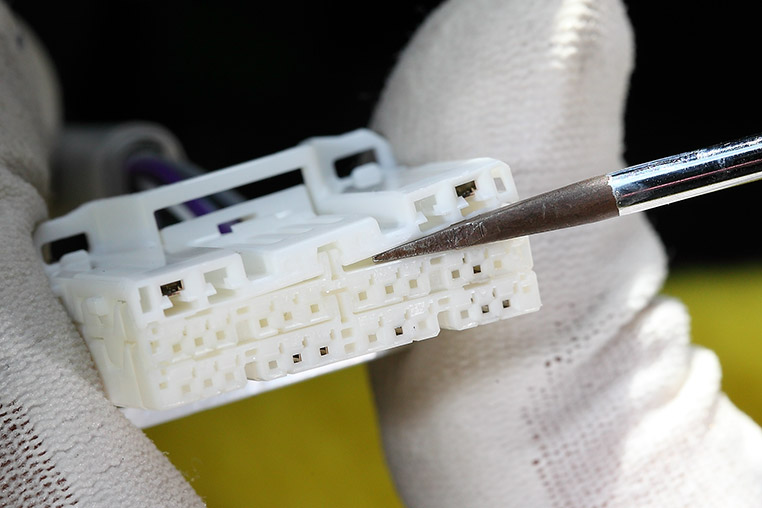

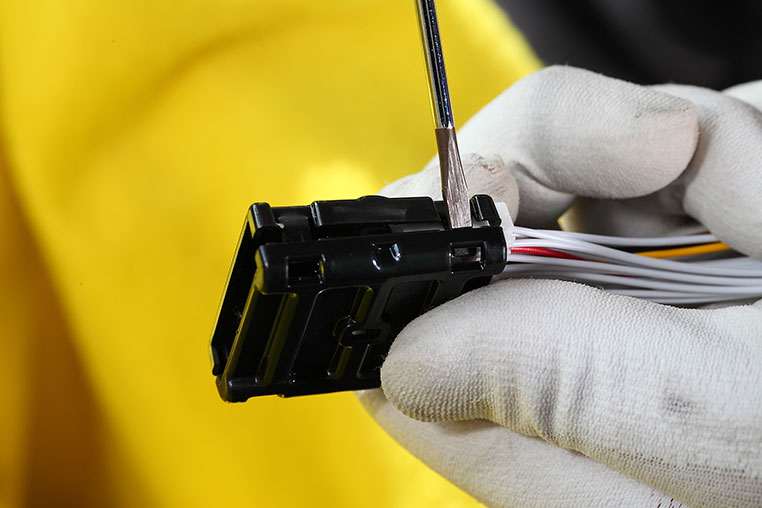

  そこに細いマイナスドライバーなどを挿し込むか、指の爪を入れて、浮かせると分離できます。



ペキ！

•

  隙間に差し込んで軽くこじれば、開きますよ。


•

  おぉ。
  こんなふうに分かれるのか。

•

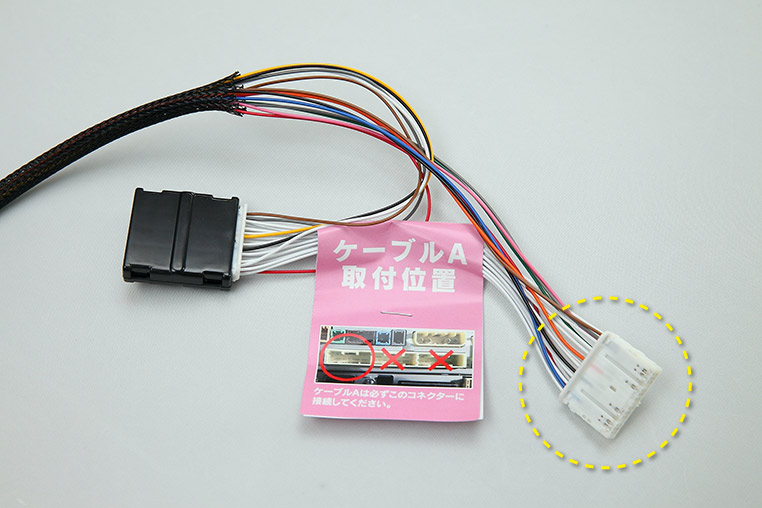

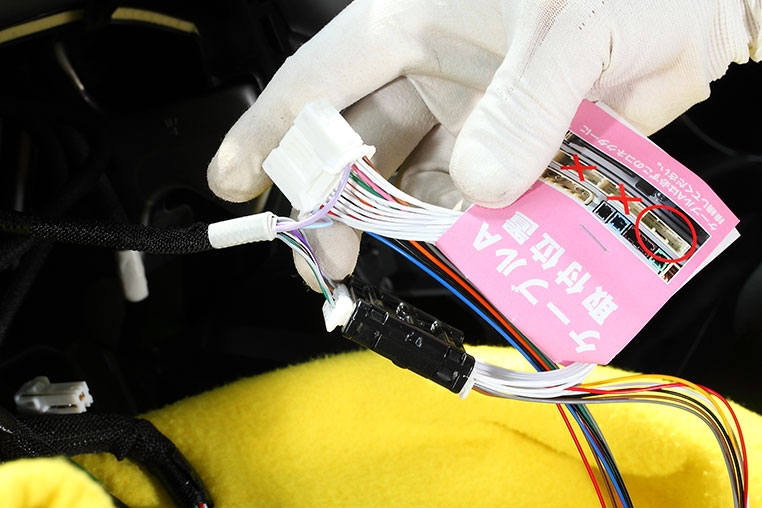

  次にAVX02の「ケーブルA」の準備をします。AVX02側のケーブルAは二股に分かれていますが、まずは黒いカバーが付いているほうを使います。


•

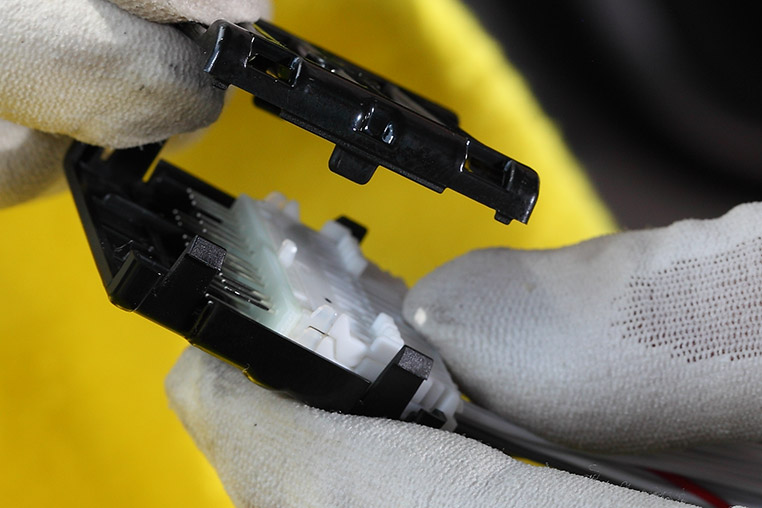

  このカバーは上下に分かれるので、マイナスドライバー等でこじって外します。


•

  ここで、最重要☆注意事項がございます。

•

  なんですか!?
  その大げさな事項は……。

•

  なぜ黒いカバーで覆われていたかというと、内部には極細のピンがムキ出しになったコネクターがあるんですね。


•

  このピンが非常に細くて繊細で、ものすごく曲がりやすいんです。

•

  CPUのピンみたいな感じか。

•

  ですので、取り付ける作業の直前までこのカバーを開けてはいけません。

•

  もし落としたら？

•

  曲がるでしょうね。
  確実に。

•

  恐いから、さっさとつなげてしまいましょう。

•

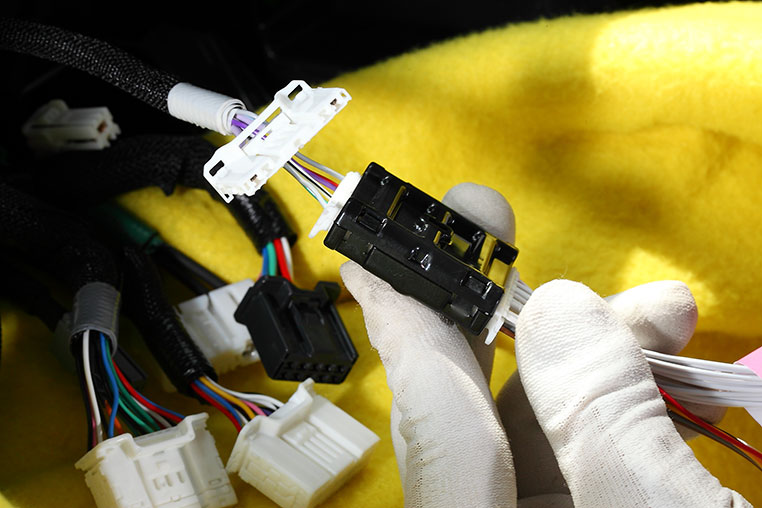

  この極細ピンのコネクターは、さきほど分離したAコネクターの「中＋下段」のほうにつなぎます。

•

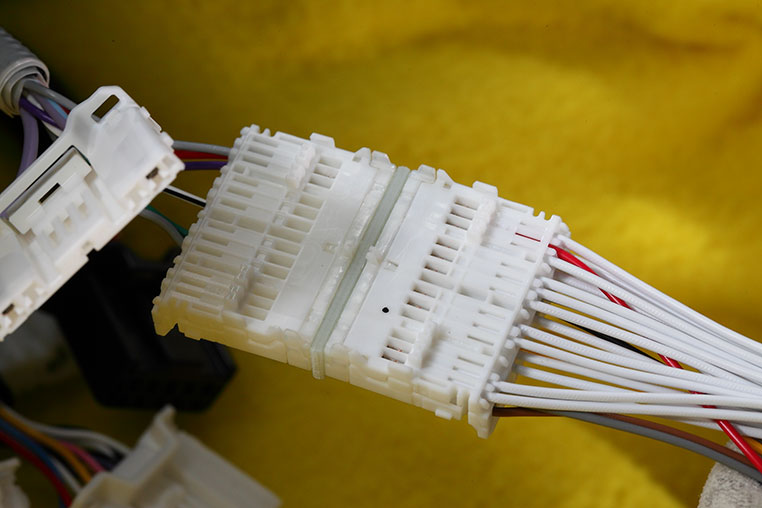

  両者は同じ形状のコネクターになっていますね。

•

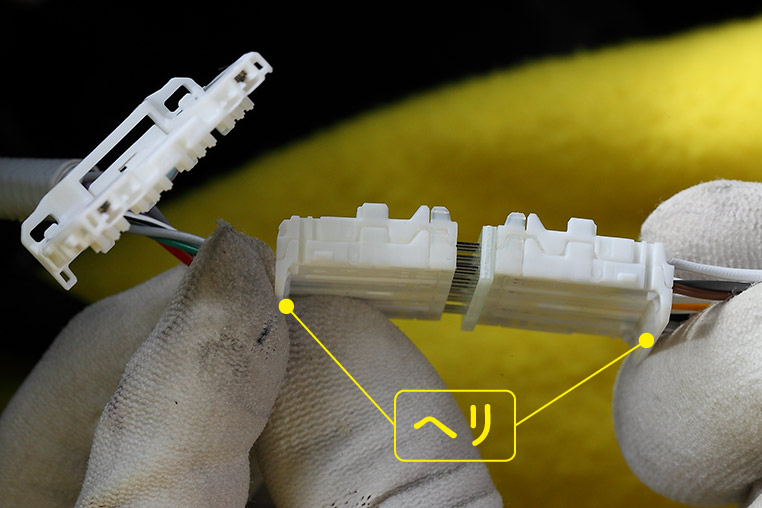

  どちらのコネクターにもヘリ（カベのような出っ張り）のようなものが付いているので、それが同じ側にくるようにして、挿し込みます。


•

  ピンを曲げないように、水平に挿し込みましょう。

•

  完全に奥まで差し込みます。


•

  つないだら、最初の保護カバーを流用して、上下から付け直します。


•

  上下の向きがあります。パチンと付かなかったら、上下が逆かもしれません。

•

  黒いカバーは捨てたらだめですね。

•

  これで、Aコネクターの「中＋下段」は終わりました。


•

  ふぅ。
  ……次は、Bコネクターですね。

•

  違います。Aコネクターの「上段」が残っていますよね。3段式なのをお忘れなく。

•

  ……ああ、そういうことね、これは手強いな。

•

  続きましてAVX02の「ケーブルA」の反対側の出番となります。


•

  こっち側を、純正Aコネクターの上段に挿し込むのね。

•

  いいえ。ここは「挿し込む」のではなく、「重ねて合体させる」のです。

•

  あん？

•

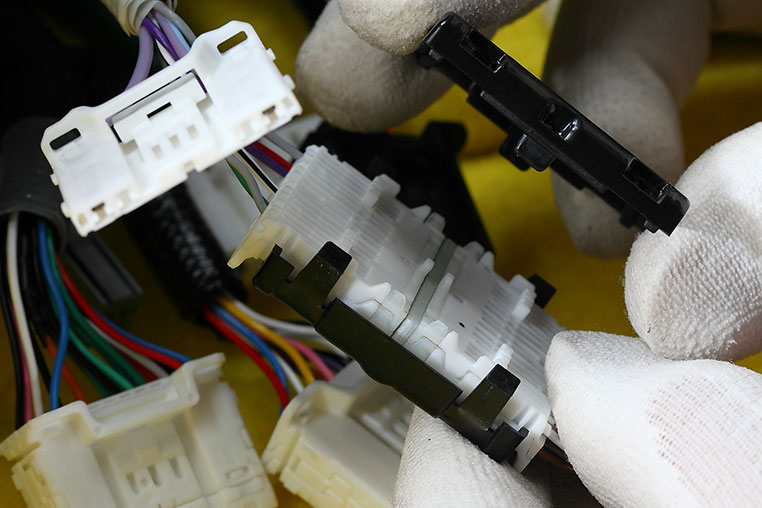

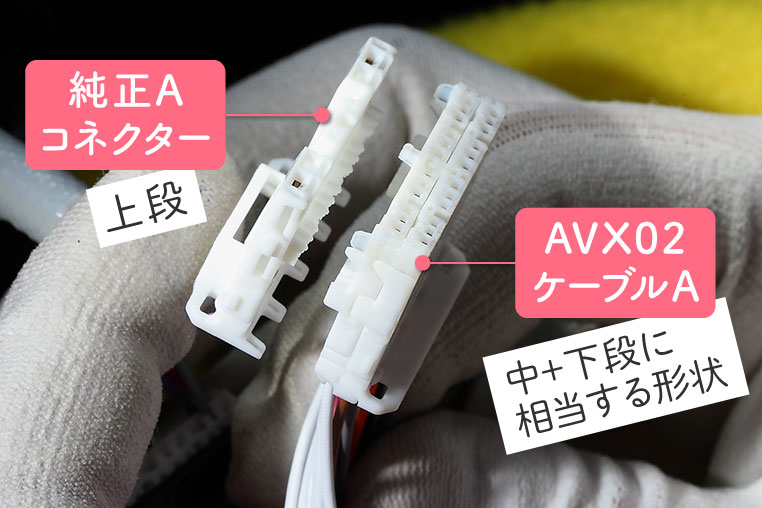

  純正側の「上段」に対して、AVX02側は「中＋下段」の形状になっているので……


•

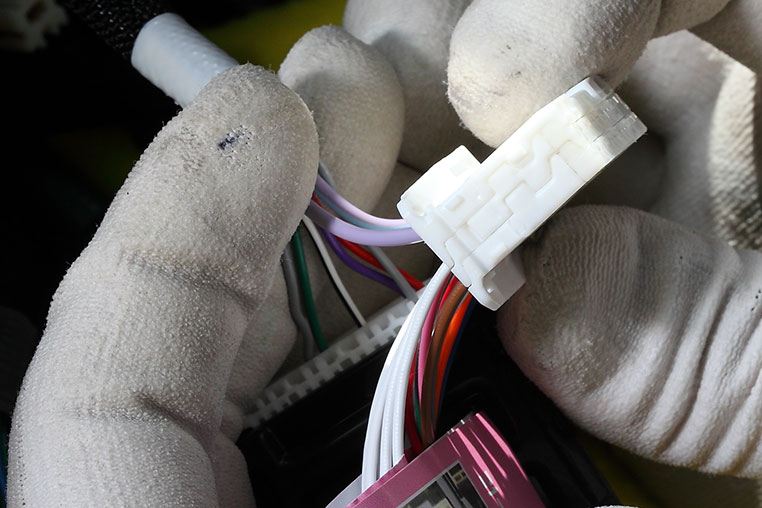

  重ねてパチンと合わせることができます。



パチン

•

  三段カプラーに戻った！
  （入れ替わってるけど）

•

  これでディスプレイオーディオ側に、元通り差し込み直せるようになりました。

•

  Aコネクターの中・下段は、AVX02とつながり、残ったAコネクター上段には、別のAVX02の中・下段がくっついてナビ背面に戻る……う～ん、何を言ってるのかよく分かなくなる。

•

  口で説明するのは無理ありますけど、まあ、そういうことです。



ディスプレイオーディオのAコネクターと、AVX02のケーブルAの接続が完了した状態。

•

  ビートソニックはすごいもんを作るな〜。

•

  これでAコネクターが終わりましたので、次はBコネクターです。

•

  このノリが続くんだ……。
