ディスプレイオーディオに外部入力を作る方法(第2回)

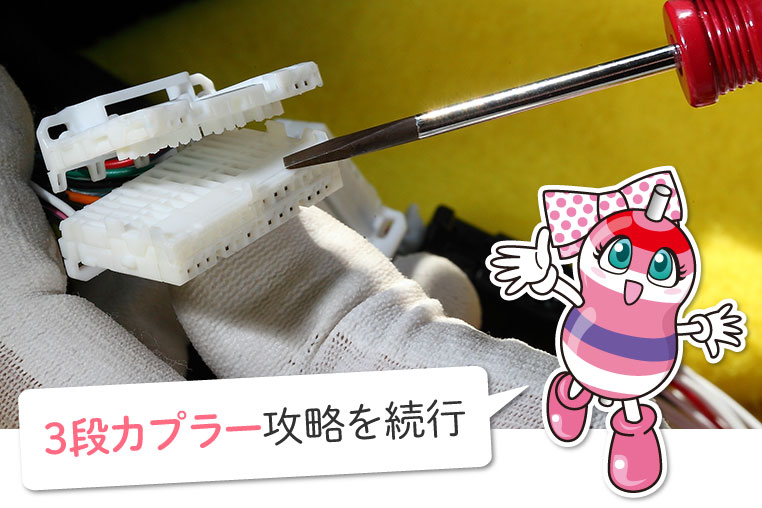

![ディスプレイオーディオのコネクターB](../images-02/recipe-93-51.jpg)
ディスプレイオーディオに外部入力を作る、ビートソニック・AVX02取り付け方法の続き。前回の工程が、カプラーオンらしからぬ手順だったので「どうなるの?」と思うかもしれないが、あとは似たような作業の繰り返し。意外とすんなり出来るはずだ。
ディスプレイオーディオのBコネクターへの取り付け
-
「ディスプレイオーディオに外部入力を作る方法」の続きです。
●レポーター:イルミちゃん
-
ひきつづき、外部入力アダプター・AVX02の取り付け方法を解説していきます。
●アドバイザー:ビートソニック ワタナベ研究員
-
ディスプレイオーディオには、Aコネクター・Bコネクター・Cコネクターの3つが登場しますが……
-
前回は、Aコネクターを攻略しました。
-
AVX02のハーネスでいうと、前回取り付けたのは、この部分です。
-
次は、「ケーブルB」をつなぐ番ですね。
-
そうです。
取り付け方法も、AとBは同じなんですよ。 -
ホー。
では前回のようにまず、純正のBコネクターを分離する。 -
細いマイナスドライバーを使って、「上段」と「中+下段」に分けます。
-
AVX02のケーブルBの方は、黒いカバーを外します。
-
そして、純正コネクターの「中+下段」とつなぎます。
-
黒カバーは、上下から挟んで閉じます。
-
次は、ケーブルBの反対側を用意しまして……
-
純正コネクターBの、「上段」と重ねるようにして合体させます。
-
これで、Bコネクターへの取り付けも完了です。
-
AとBは、同じことの繰り返しでしたね。
-
ちょっと違うのが、Cコネクターへの取り付け作業です。
![ディスプレイオーディオのAコネクター、Bコネクター、Cコネクター](../images-02/recipe-93-36.jpg)

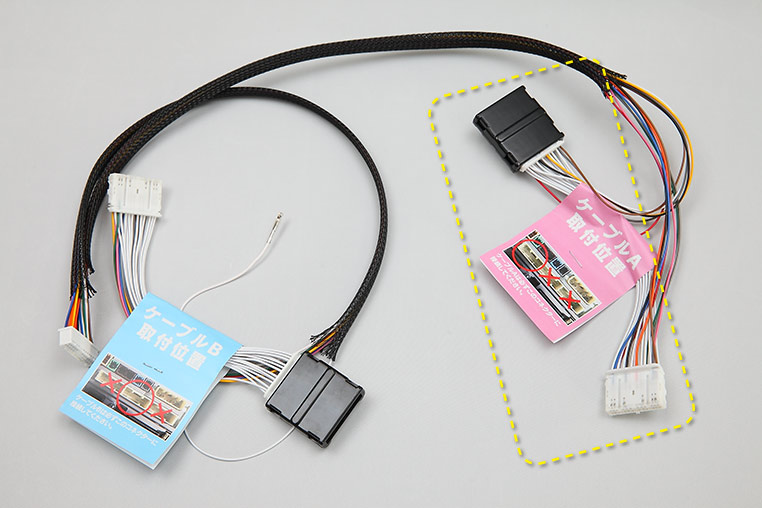

![外部入力アダプター・AVX02のハーネス](../images-02/recipe-93-52.jpg)

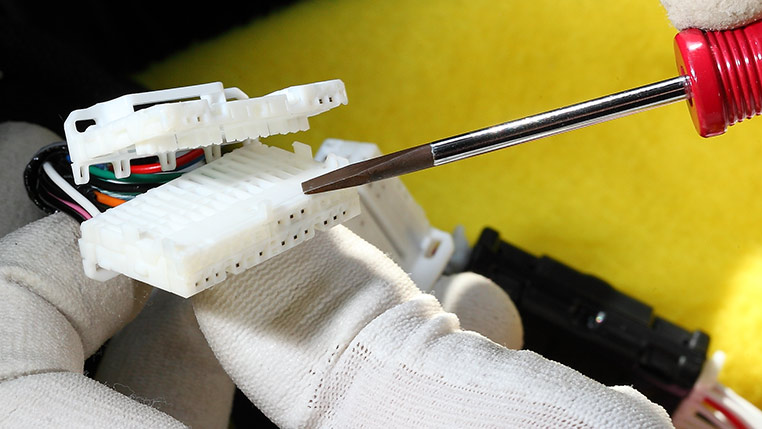

![Bコネクターが、上段と中+下段に分かれた](../images-02/recipe-93-53.jpg)
![外部入力アダプターAVX02のケーブルB](../images-02/recipe-93-54.jpg)

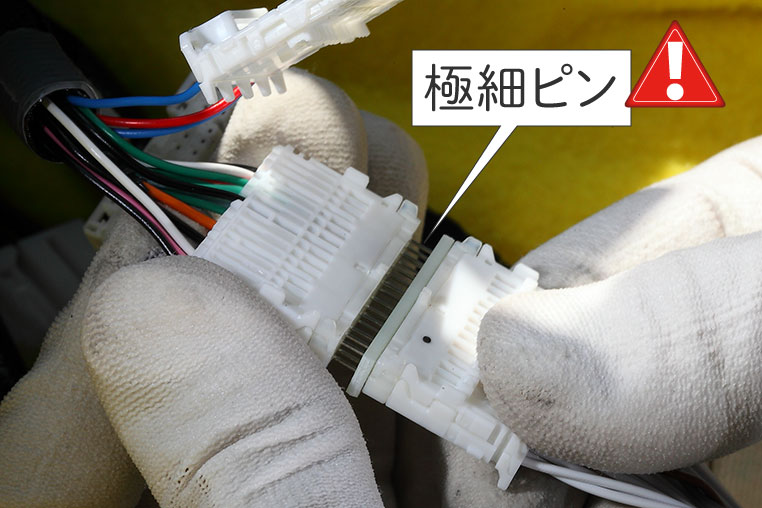

![ディスプレイオーディオのBコネクター「中+下段」と、AVX02ケーブルBの接続](../images-02/recipe-93-55.jpg)
✔ この場面、極細ピンの取り扱いに注意。

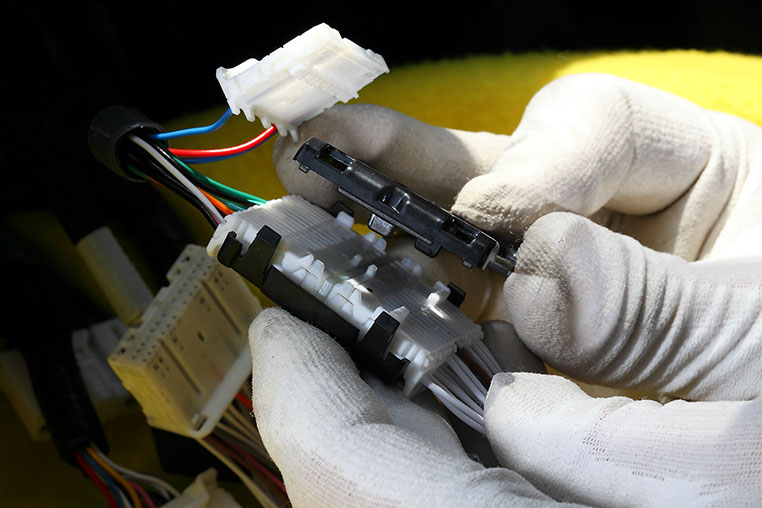

![コネクターの上下から黒いカバーを付ける](../images-02/recipe-93-56.jpg)
パチン

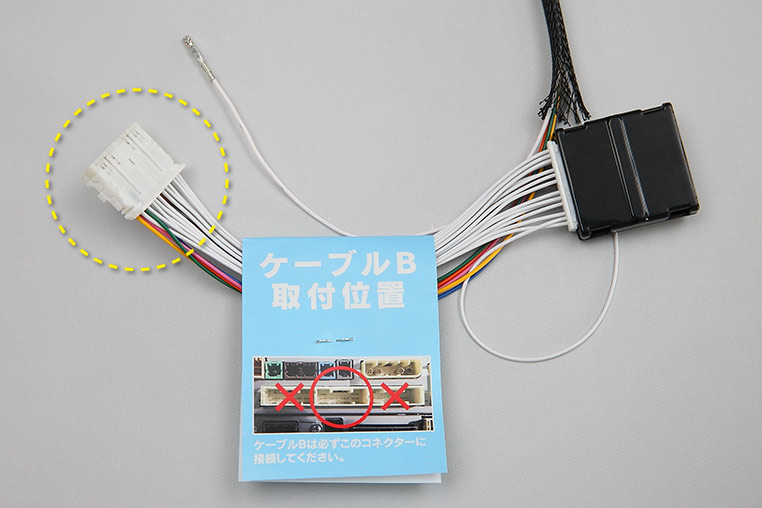

![外部入力アダプターAVX02のケーブルB](../images-02/recipe-93-57.jpg)

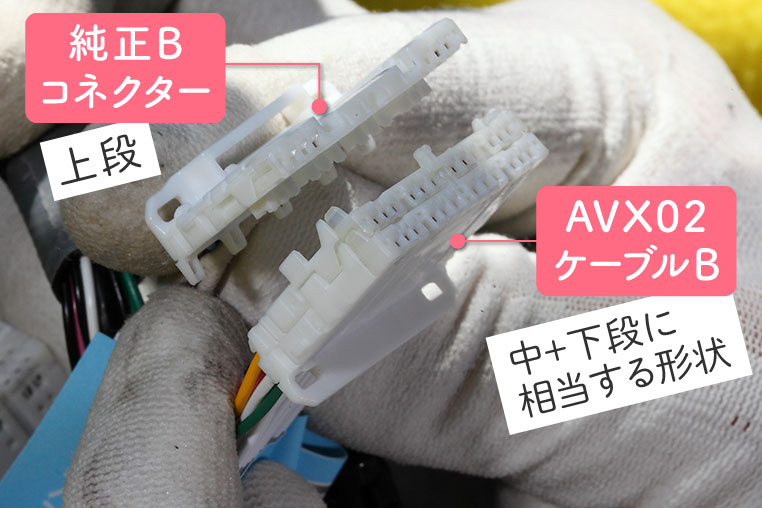

![ディスプレイオーディオのBコネクター上段と、AVX02のケーブルBのコネクターを重ねる](../images-02/recipe-93-58.jpg)
ディスプレイオーディオのCコネクターへの取り付け
-
しかし、外部入力アダプター・AVX02のハーネスには、「ケーブルC」がありませんよね?
-
Cコネクターにつなぐのは配線1本だけなのです。まだ余っている、この線ですね。
-
カプラー端子の付いた、白い配線です。
-
この1本は、どこにつなぐ?
-
純正のCコネクターを、「上段」と「中+下段」に分けまして……
-
ちなみにCコネクターの上段には、何も配線がつながっていません。
-
空カプラーなのか。
-
これまでに見てきた限りでは、どの車種にも配線は入ってませんでしたね。
-
カラッポの上段を外してどうするの?
-
このCコネクター上段の、背面側に注目します。
-
ちょっと見えづらいんですが、よーく見ると、「1」と「4」という数字があります。
-
かな〜り小さいですけど、確かに刻印が……。
-
「1」のほうの穴に、さきほどの端子付き配線をさしこみます。
-
向きが決まっているので、入る向きで入れればOKです。
-
純正ではカラッポだったところに、1本の配線が足されました。
-
この後、「上段」と「中+下段」を元通り合体させます。
-
ここはどちらも純正コネクター同士の合体ですね。
-
Cコネクターの作業はこれだけ。A、B、Cコネクターへの割り込み作業は完了しました。
-
最初はどうなることか思ったけど、似たような作業の繰り返しだから、思ったほどではないか。
-
ですよね。あとはAVX02の本体ユニットの設置をどうするかです。

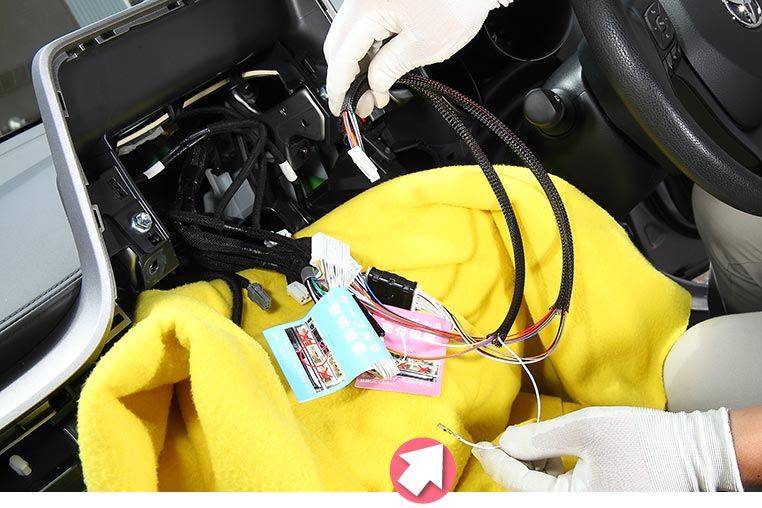

![AVX02のハーネスに、1本だけ線が残っている](../images-02/recipe-93-59.jpg)

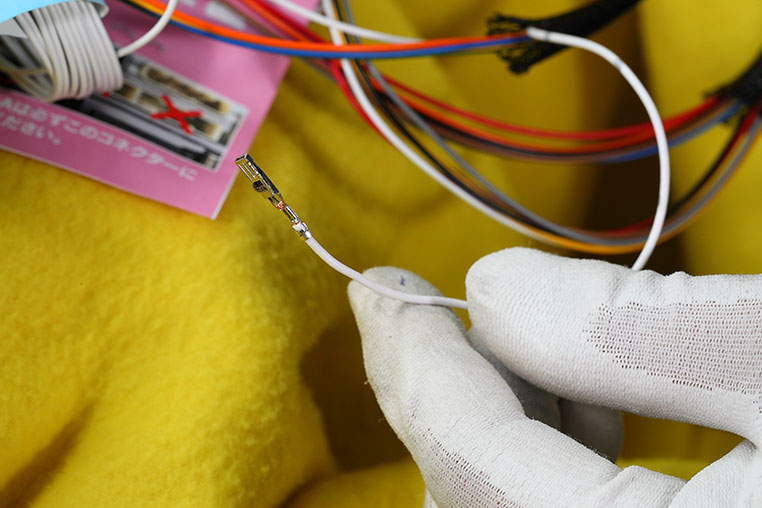

![AVX02ハーネスの、カプラー端子付きの1本線](../images-02/recipe-93-60.jpg)

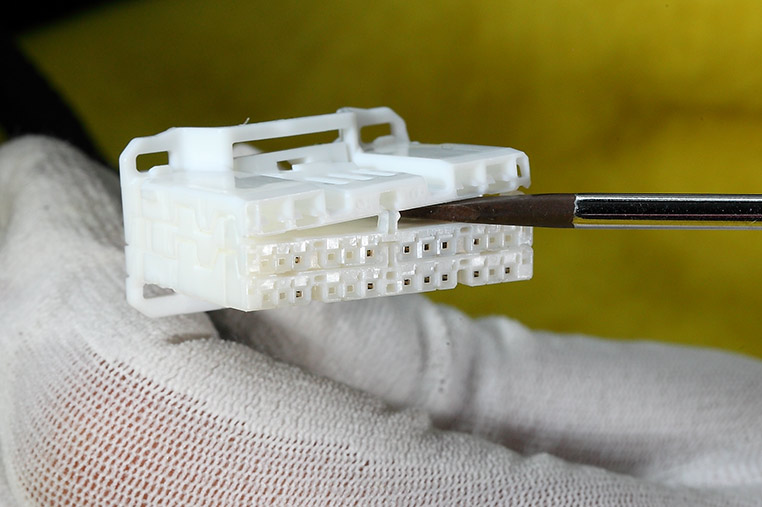

![ディスプレイオーディオのコネクターCを、上段と中+下段に分離](../images-02/recipe-93-61.jpg)
ペキ!

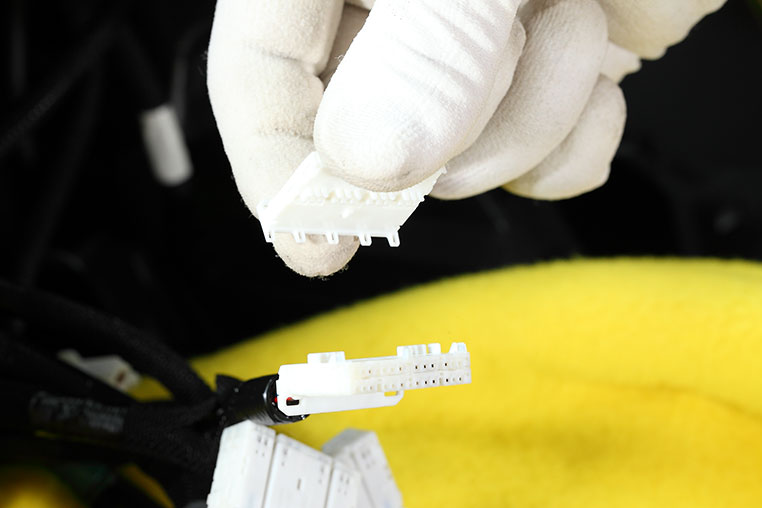

![コネクターCの上段はカラッポの状態](../images-02/recipe-93-62.jpg)

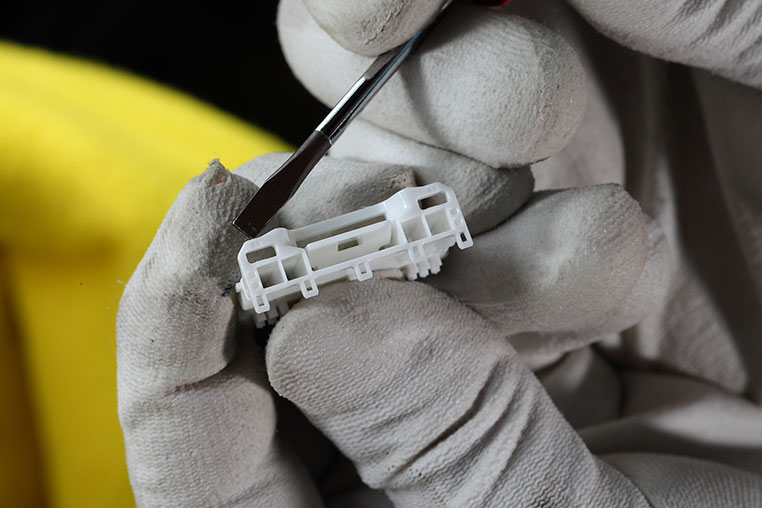

![コネクターC上段の背面](../images-02/recipe-93-63.jpg)
配線側から見る(※上段に配線はつながっていないが)
![コネクターC上段の背面に、1と4の数値が書かれている](../images-02/recipe-93-64.jpg)

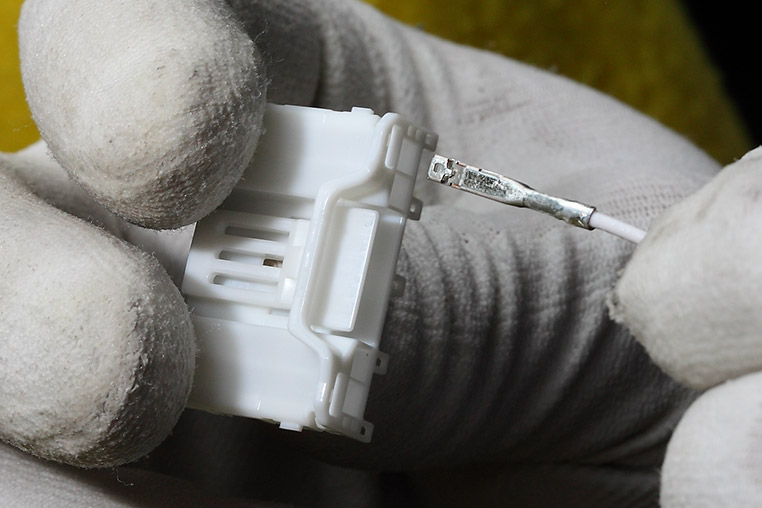

![コネクターC上段の1番ピンに配線を入れる](../images-02/recipe-93-65.jpg)

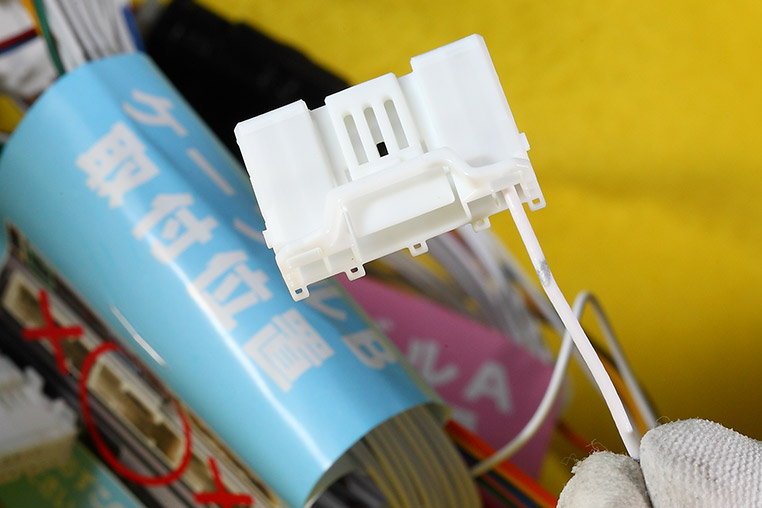

![コネクターCへの配線作業が終わったところ](../images-02/recipe-93-66.jpg)

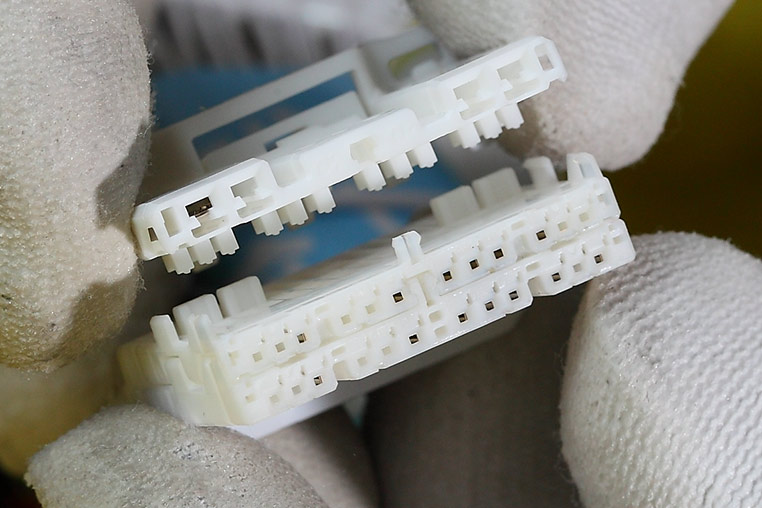

![純正のCコネクターを元通りの3段に戻す](../images-02/recipe-93-67.jpg)

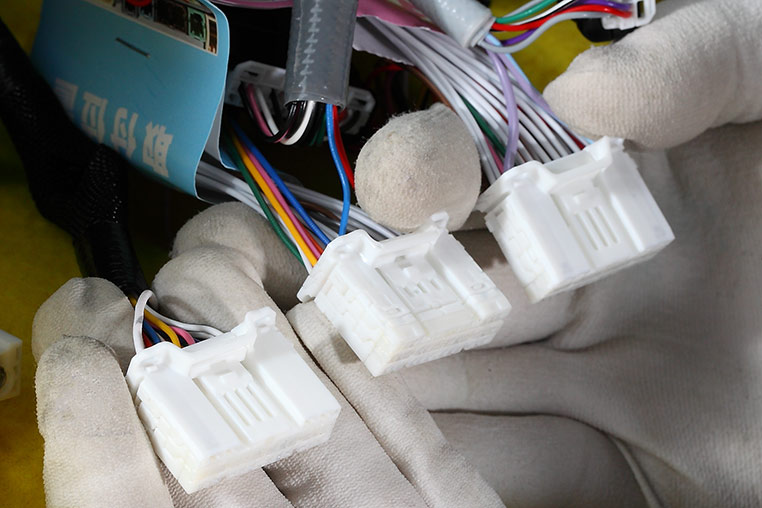

![AVX02のハーネスを、A・B・Cコネクターに取り付け終えた](../images-02/recipe-93-68.jpg)
