ディスプレイオーディオの外し方。トヨタ純正の新型デッキ・ディスプレイオーディオを、実際に外しながら解説する。周囲のパネルの外し方には車種による違いはあるが、トヨタ車に共通するポイントも多いので、他車種でも参考になる。

•

  「ディスプレイオーディオでiPhoneのYouTubeを観る方法」の続き。

  ●レポーター：イルミちゃん

•

  今回は、ディスプレイオーディオの取り外し方法を解説しましょう。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  今までのディーラーオプションナビとは、外し方がどう変わっているか。

•

  車種にもよりますが、いくつかの車種で試した限りでは、ディスプレイオーディオになってから、ナビの取り外しがラクになったかな、という印象です。

•

  それは朗報。

•

  ただ、ディスプレイオーディオを固定するネジにアクセスするまでに、どの程度内装パネルをバラすかは車種によります。

•

  ふむ。

•

  例を挙げると、カローラなどはラクです。内装パネルを外す必要が、ほとんど無いためです。

•

  ちなみに今回のモデル車はC-HR後期ですが……これは？

•

  C-HR後期だと、若干手間がかかるほうですね。

•

  どこから外していけばいいんだろう？

•

  まずはディスプレイオーディオの画面の周りの、黒いパネルを取り外します。

•

  ディスプレイオーディオ周りのパネルの取り外しは、内張りはがしを使うと傷つけるリスクが高いので、手作業がオススメ。

•

  手をかけるポイントは？

•

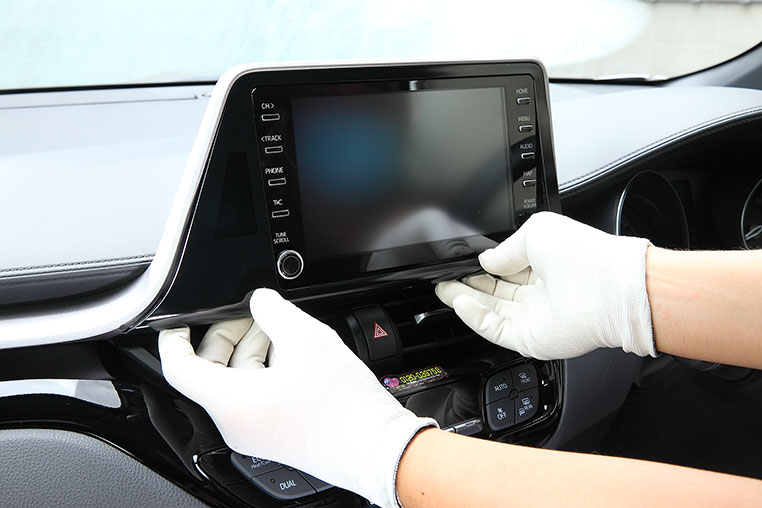

  まずはパネル下側に手をかけて、手前に浮かせます。


•

  新車時から一度も外していない車は、けっこう硬いと思います。

•

  だとすると、内張りはがしを使いたくなりますが……

•

  しかしこのパネル、下は底面があるから内張りはがしをかけられないし、上側は重なっているシルバーパネルに傷をつける可能性があります。

•

  手で引っ張りましょう。


•

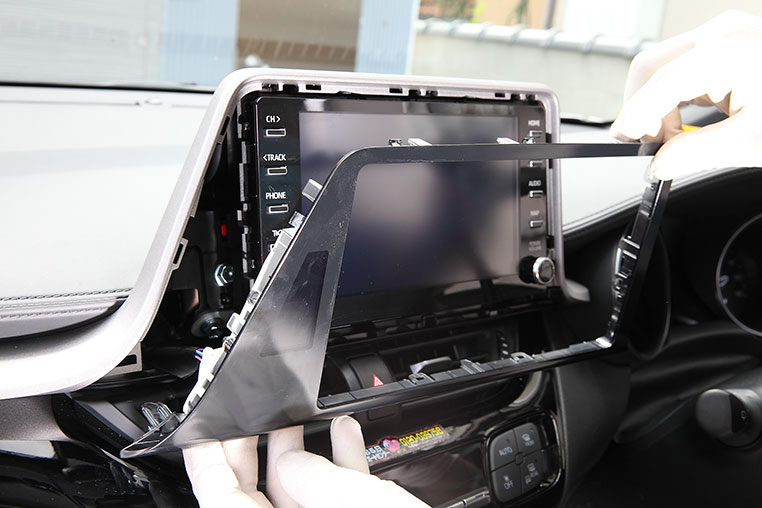

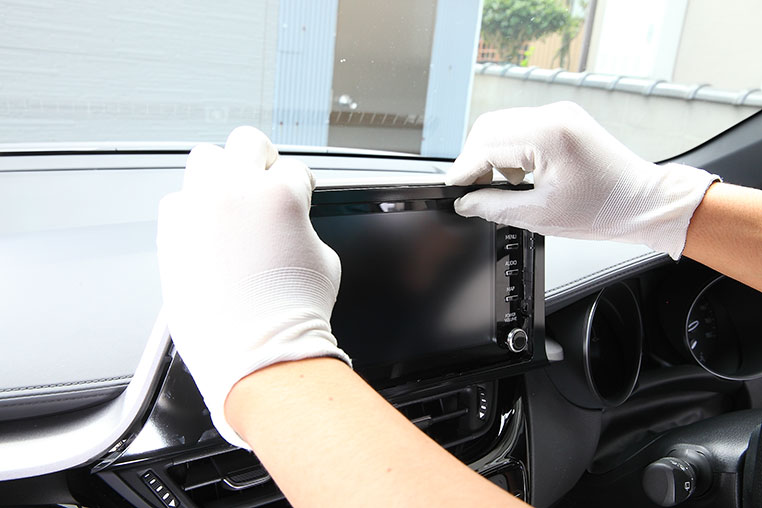

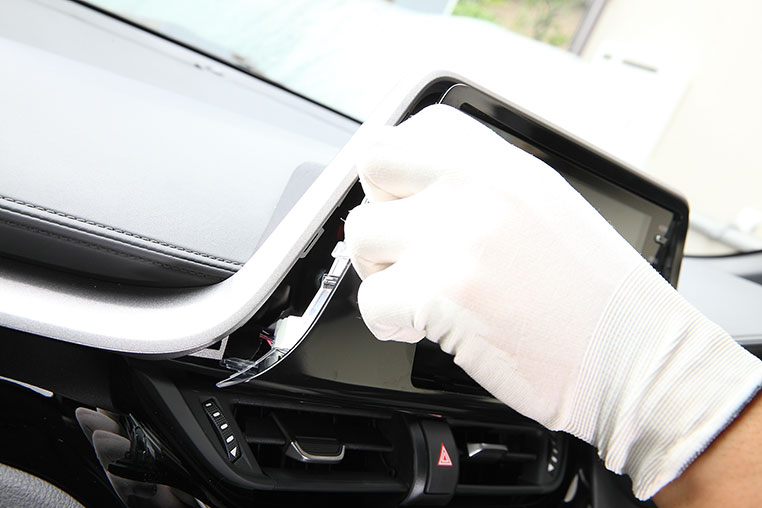

  下が外れたら、横です。ピンが正面方向に差し込まれているので、真っ直ぐ引っ張って外します。

•

  上側の細くなっている部分は、割れそうで恐いですけどね。


•

  ピンの固定が効いているすぐそばに、指をかけて引っ張ります。

•

  なんとか無事に外れました。


•

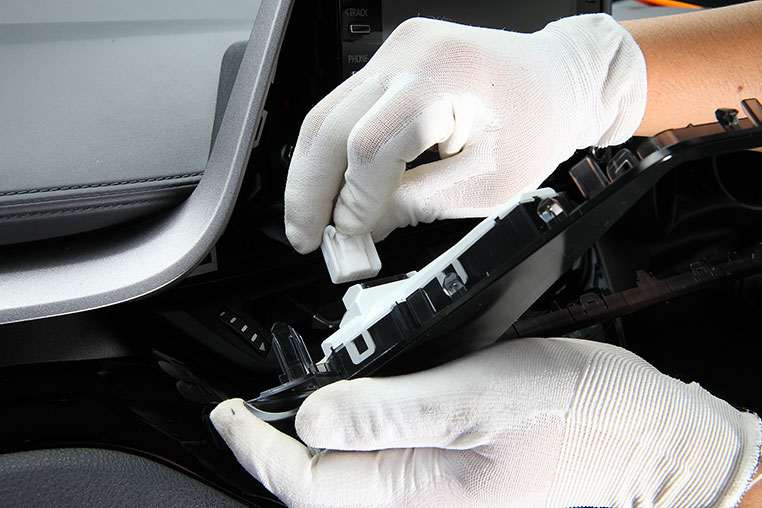

  背面側に表示パネルのためのコネクターがつながっているので、抜きます。


•

  なお、カプラーを抜く前にエンジンは切っておきます。今どきの車はエンジンがかかった状態で配線を抜くと、エラーが出る車種も多いので。

•

  作業するときはエンジンは切りましょう。

•

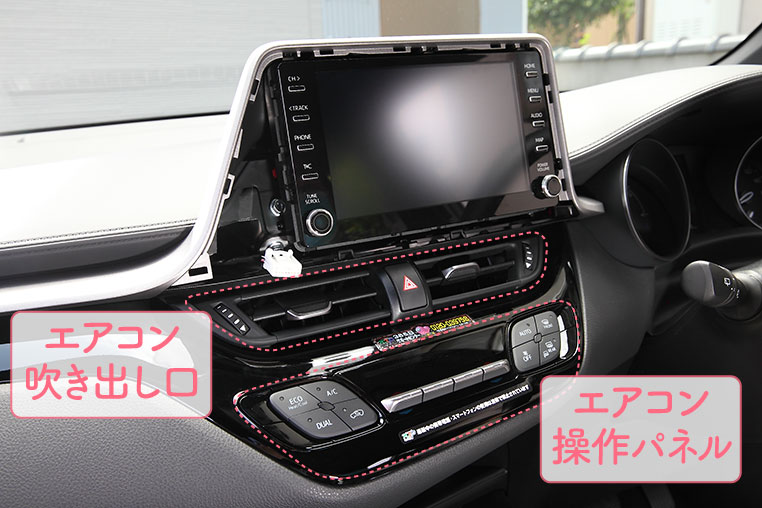

  ディスプレイオーディオの固定ネジを外すためには、エアコン吹き出し口を外さないといけないのですが……


•

  このエアコン吹き出し口を外すために、その下のエアコン操作パネルを外す必要があります。

•

  C-HR後期の場合は、エアコン操作パネルは横に長い形状になっていますね。助手席側まで伸びている。

•

  そうなんです。……で、それを外すためには、先にその下の、グレーの内張りを取り外さないといけません。

•

  外すところが多いのは、最近のトヨタ車の傾向です。

•

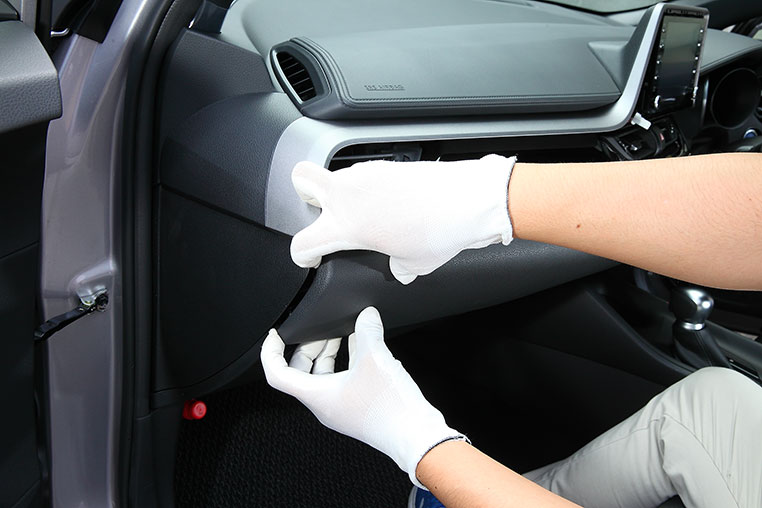

  この横長の内張りは、助手席側の端から浮かせます。


•

  きっかけを作れば、少しずつ引っ張りながら、全体を外せます。


•

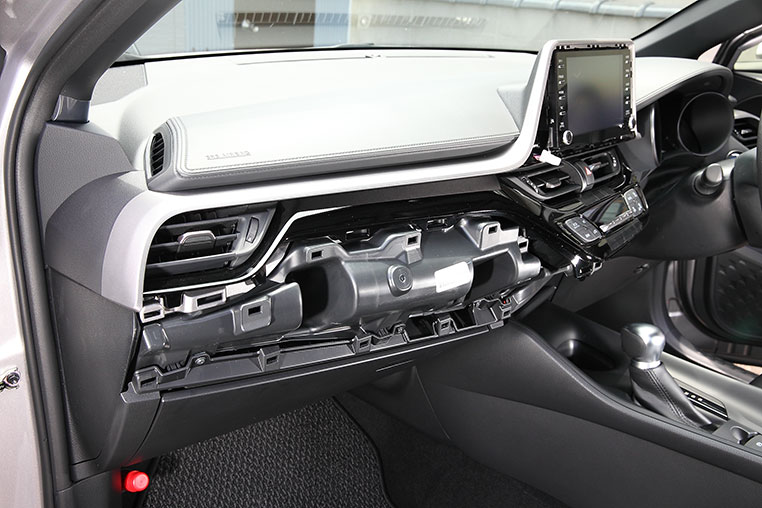

  横長の内張りが外れると、こういう状況になります。


•

  これで、エアコンの操作パネルを外せるようになります。

•

  C-HR後期はエアコン操作パネルも横長ですけど、これはどこから攻めるの？

•

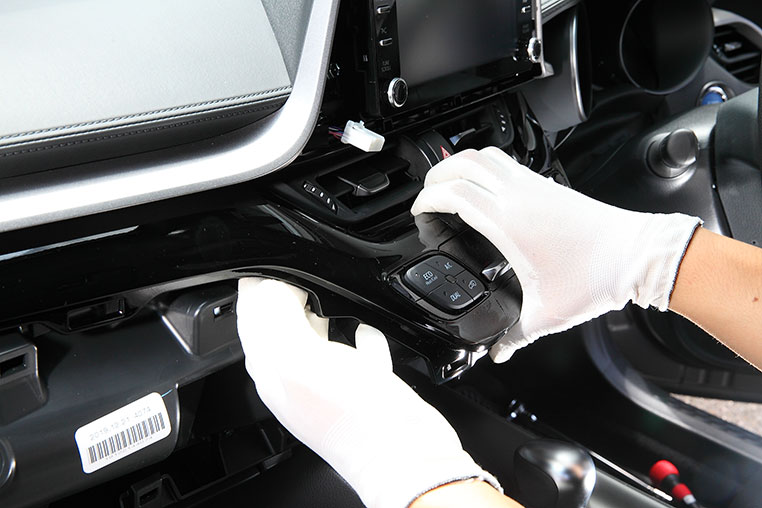

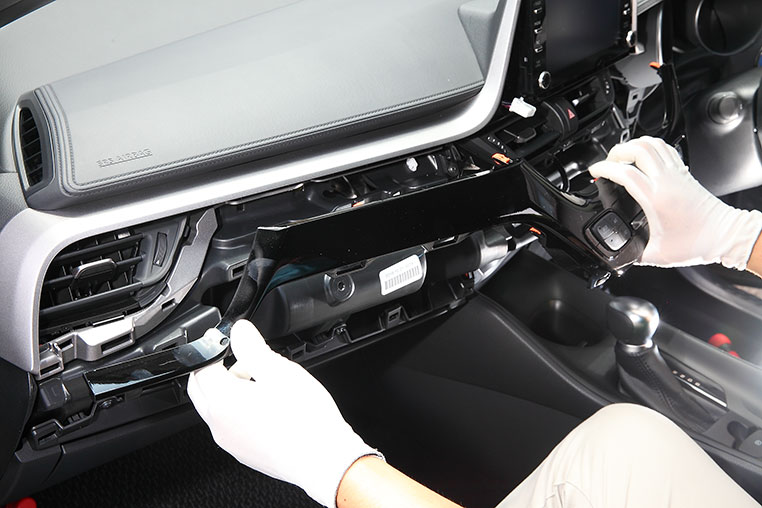

  エアコン操作パネルは、センター付近を持って引っ張れば、抜けます。


•

  先にセンターが「ガボっ」と取れるんですね。

•

  そして助手席側も、引っ張って外します。


•

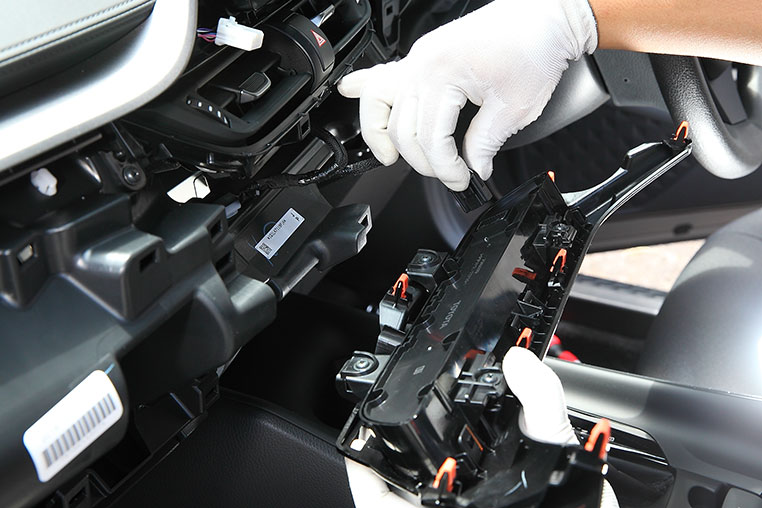

  このエアコン操作パネルにも純正配線のカプラーがささっているので、抜きます。


•

  C-HR後期はここまでが少し手間ですね。しかし、あとはカンタンです。

•

  エアコン操作パネルを外すと、エアコンの吹き出し口を固定しているネジが見えます。



•

  このネジは左右に2本ですね。

•

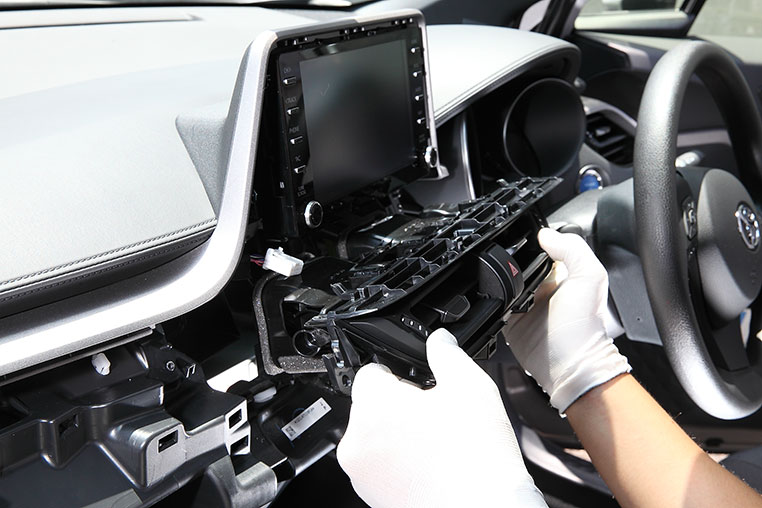

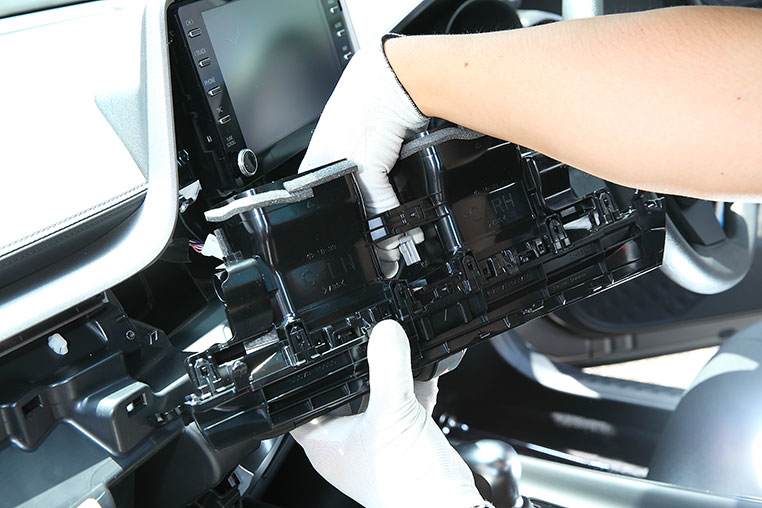

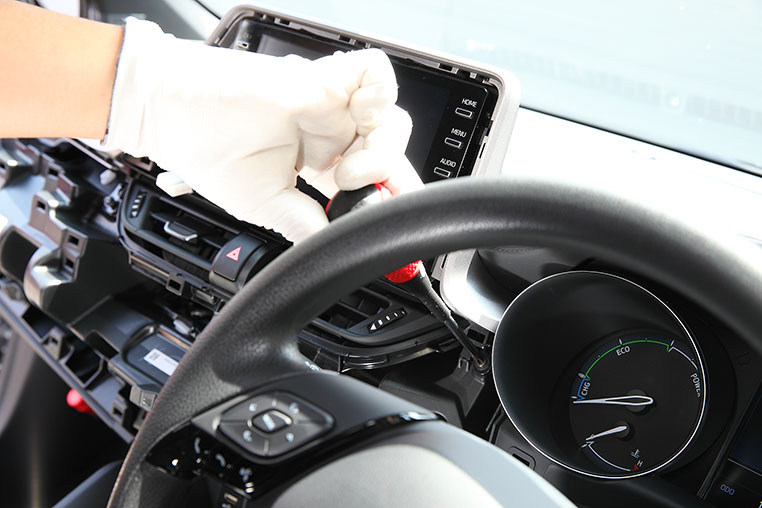

  ネジを外したら、エアコン吹き出し口を外します。


•

  エアコン吹き出し口の裏にもカプラーがありますので、抜きます。


•

  このエアコン吹き出し口が取れると、ディスプレイオーディオ本体を固定しているネジが見えるんですよ。

•

  やっと！
  本丸のネジが登場。

•

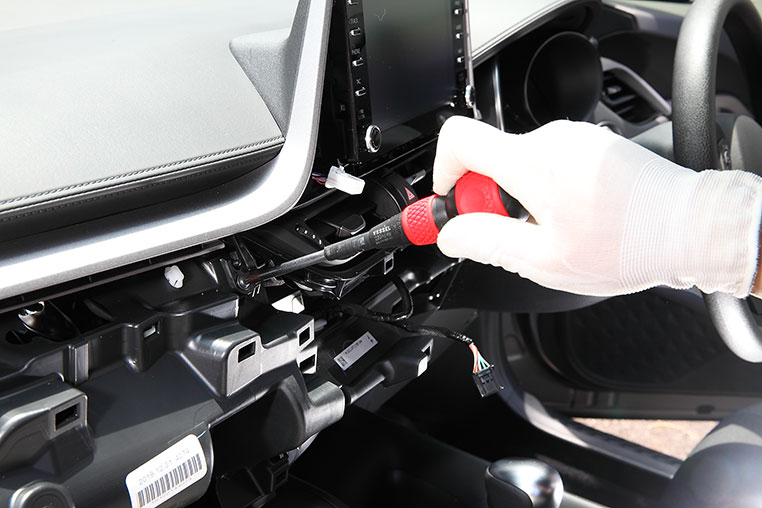

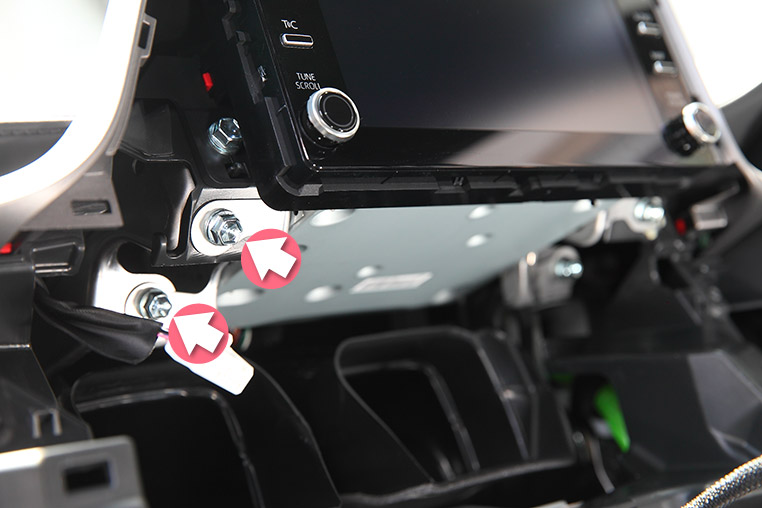

  ディスプレイオーディオの固定ネジは、下側に集中していて、左右合計4本のネジが使われています。


•

  4本とも底部にありますね。

•

  そうですね。

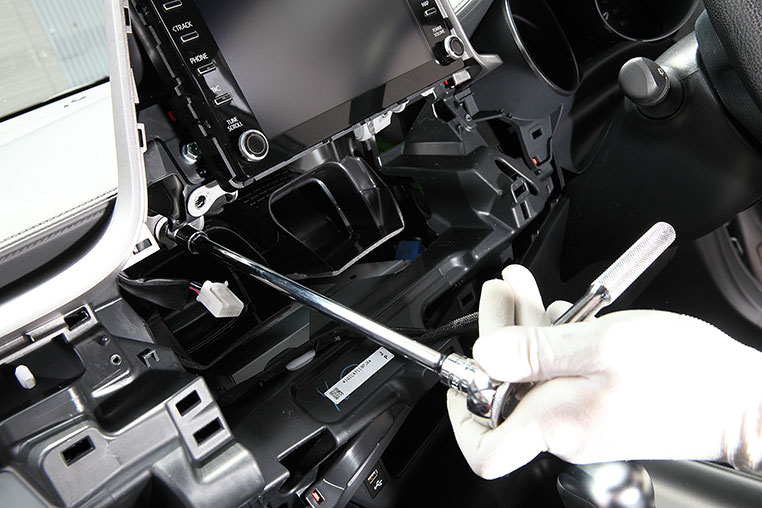

  手前のココと……


•

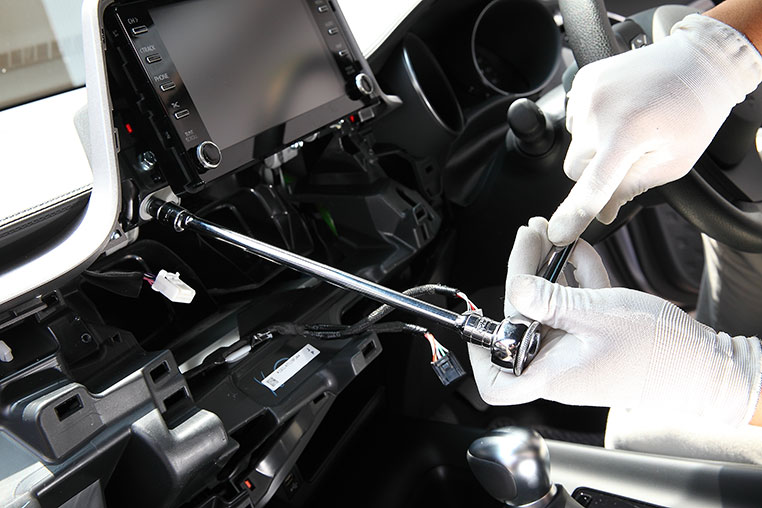

  奥のココです。


•

  反対側も同じ位置にネジがあります。どちらも10ミリアタマのネジでした。

•

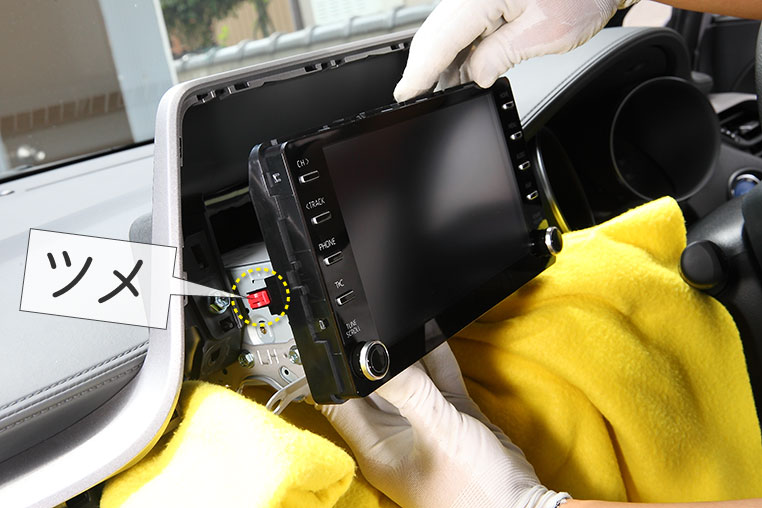

  ネジを4本取ったら、あとはツメで留まっているだけなので、引っ張ってツメ固定を外します。

•

  こんなところにツメまであるのか～。


•

  ディスプレイオーディオの取り外し方法は以上です。

•
