HDMIセレクターの使い方と、取り付け方法

HDMIセレクターの使い方。ここでの実例HDMIセレクターは、ビートソニック・IF21を使用。HDMI出力できるデジタル機器を3つまでつなげるので、例えばiPhoneとFire TV Stickとブルーレイ・プレーヤーを同時に接続できる。リモコン付き。取り付けも難しくない。

•

  「外部入力に2つの機器をつないで、セレクターで映像を切り替える方法」の続き。

  ●レポーター：イルミちゃん

•

  前回説明した通り、スマホやFire TV Stickなど「HDMI出力できるデジタル機器」を複数、純正ナビの外部入力（あるいは外部モニター）につなぎたいときは、HDMIセレクターを使います。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  ビートソニックのラインナップにも、HDMIセレクターはあるんですよね？

•

  あります。
  それがIF21ですね。

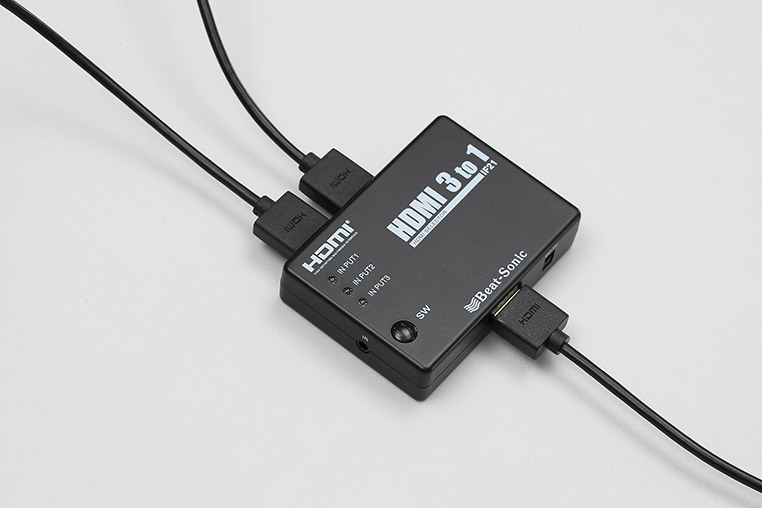

ビートソニックのIF21

•

  このIF21は、3入力・1出力のHDMIセレクターです。

•

  3入力ってことは……

•

  HDMI出力を持つ機器を3つまでつなげます。

•

  iPhoneと、Fire TV Stickと、ブルーレイ・プレーヤーとかがつなげる。

•

  ちなみにiPhoneの場合は、別途アップル純正の「ライトニング・デジタルAVアダプター」が必要です。これを中継すると、あとはHDMIケーブルでIF21と接続できる状態になります。



Amazonなどでも販売されているApple Lightning - Digital AVアダプタとHDMIケーブルを用意。USBケーブルのほうは、iPhoneの充電用としてUSB電源につないでおく。

•

  ブルーレイ・プレーヤーやDVDプレーヤーなどのHDMI出力機器であれば、そのまま普通にHDMIケーブルで接続するだけですね。

•

  なるほど。

•

  ただ、手持ちのDVDプレーヤーなどがRCA出力（アナログ出力）だった場合には、IF21は使えません。

•

  その場合は、RCAセレクターを使いましょうっていう、前回の話ですね。

•

  いっぽうセレクターの出力側は、HDMIに対応しているモニターが相手であれば、そのままHDMIケーブルでつなぐだけです。


•

  純正ナビの外部入力や、そもそも外部入力のないディスプレイオーディオにAVX02を使って外部入力を設けた場合は、つなぐ相手がアナログのRCAとなります。

•

  HDMIセレクターのHDMI出力をそのままつなげない。

•

  このような場合は、HDMIのデジタル信号を、RCAのアナログ信号に変換する必要があるので、IF36などの変換器を使います。



詳細はAmazonのビートソニック・IF36 参照。

•

  IF21と、IF36を組み合わせは、覚えておくと便利そうですね。

•

  機器を3つまでつなげるのはいいとして、どうやって映像を切り替えるのでしょうか？

•

  IF21はリモコン付きなので、リモコンのボタンで手動選択します。


•

  1番か、2番か、3番かを選ぶってことね。

•

  あるいは、IF21の本体に付いている切り替えスイッチを直接操作することもできます。

•

  手の届くところにIF21を設置すれば、その手もあるんだ。

•

  まあ、普通にはリモコンを使って頂くのが便利だとは思いますが。

•

  そりゃそうだ。
  本体は隠してしまいたい。

•

  なおリモコンは赤外線なので、リモコン受光部だけはオモテ側のどこかに設置しておく必要があります。

•

  受光部の方向を向けてリモコン操作する。

•

  ハイ。受光部を裏側に隠してしまうと、操作が効かなくなってしまいますので。

•

  そのへんはIF21取り付け時の注意点ですね。あとは、IF21自体の電源はどうしたらいい？

•

  IF21は、DC5V（USB電源）で動作するので、車の12Vを5Vに変換するUSB電源ユニットも付属させているんですよ。

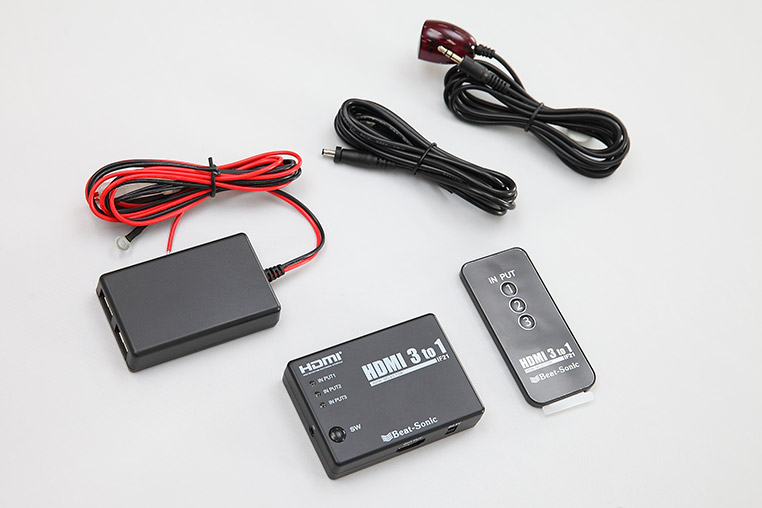

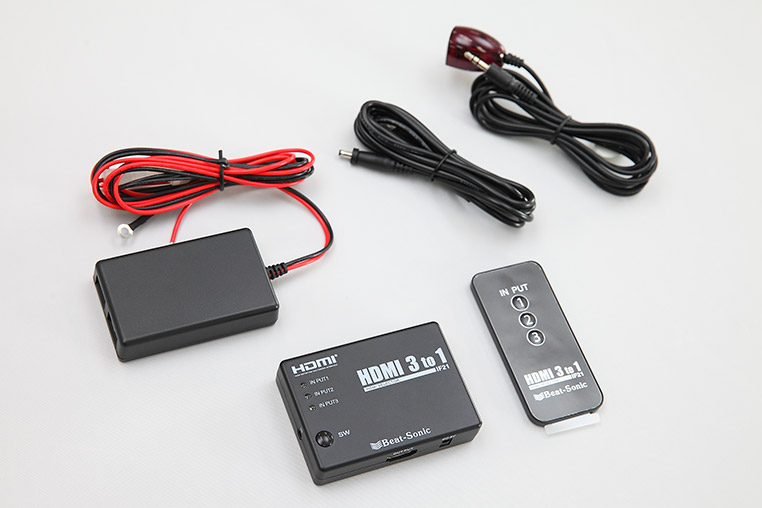

ビートソニック・IF21の同梱品。

•

  このUSB電源ユニットに、ACC電源＆アースを取っておきます。

•

  フムフム。

•

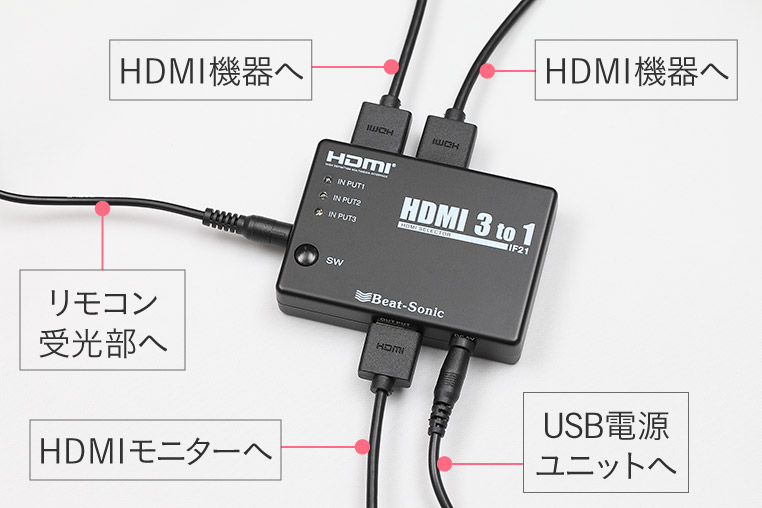

  USB電源ユニットとIF21の本体は、付属のケーブルでつなぐだけです。


•

  HDMIセレクターの取り付け方や、使い方という点では、難しいところはなさそうです。
