外部入力に2つの機器をつないで、セレクターで映像を切り替える方法

外部入力に、例えばiPhoneとFire TV Stickなど、2つの機器をつなぎたい・2つの機器の映像を切り替えて、どちらも映せるようにしたい。そんな時に使うのがセレクター。なおHDMIセレクターとRCAセレクターがあるので、違いをわかりやすく解説しよう。

•

  純正ナビの外部入力に、ビートソニックのIF36のような機器を使ってミラーリングしたり……

  ●レポーター：イルミちゃん



✔ 外部入力のない最新トヨタ車のディスプレイオーディオの場合は「ディスプレイオーディオでiPhoneのYouTubeを観る方法」参照。

•

  あるいはAmazonのFire TV Stickを組み合わせて、Netflixなどの動画を視聴できるようにする方法を解説してきましたが……


•

  「どっちかひとつ」ではなくて、例えばiPhoneとFire TV Stickなど、2つの機器を外部入力につなげることはできるのでしょうか？

•

  それはつまり、2つの機器の映像を切り替えられるようにしたい、ってことですね。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  そうそう。2つつないでおいて、どっちの映像を純正ナビに映すのか、自由に切り替えられたらいいなと。

•

  そういうときに必要になるのが、セレクターですね。

•

  ……セレクターか。そういえば以前にセレクターと分配器の違いを勉強したっけ。

  ※「セレクターと分配器の違い・HDMI編」参照。

•

  そしてセレクターにはHDMIセレクターもあれば、RCAのセレクターもあるのですが……

•

  フムフム。

•

  これは「デジタル信号のセレクター」か、または「アナログ信号のセレクター」なのかという違いですね。

•

  ナビの外部入力につなぐってことは、最終的にはアナログ信号になっていないといけませんよね？

•

  そうですね。
  外部入力はアナログです。



✔ カーナビの外部入力は赤・白・黄のRCA入力端子になっている。

---

✔ 最新トヨタ車のディスプレイオーディオは外部入力がないが、ビートソニックのAVX02を取り付けることで外部入力を作れ、この場合もRCAで外部機器を接続するので、どちらの場合も最終的にはアナログ信号に変換する必要がある。

•

  ……ということは、RCAセレクターを使って切り替えて、セレクターの出力を外部入力につなげばいいってこと？

•

  その考え方でもいいんですが、つなぐ機器によっては、HDMIセレクターのほうがいい場合もあります。

•

  例えばスマホとFire TV Stickの2つを外部入力につなぎたいとしたら、これは、もともとはどちらもデジタル信号（HDMI）です。

•

  そうですね。

•

  それをアナログRCA端子の外部入力に入れるために、IF36のような機器を使います。



Amazonでも販売されているビートソニック・IF36

•

  IF36は、ようするにHDMIをRCAに変換する役割ですよね。

•

  そうです。で、例えばiPhoneをIF36につないでアナログ信号に変換し、Fire TV StickにもIF36をつないでアナログ信号に変換して……


•

  そのあとで、RCAセレクターをかませれば、いいんでしょ？

•

  いいんですけど……その方法だと、IF36が2個必要になりますよね。

•

  む。

•

  いや、ビートソニックとしては非常にありがたい話ではあるんですけどね。

•

  もっと良い方法があると？

•

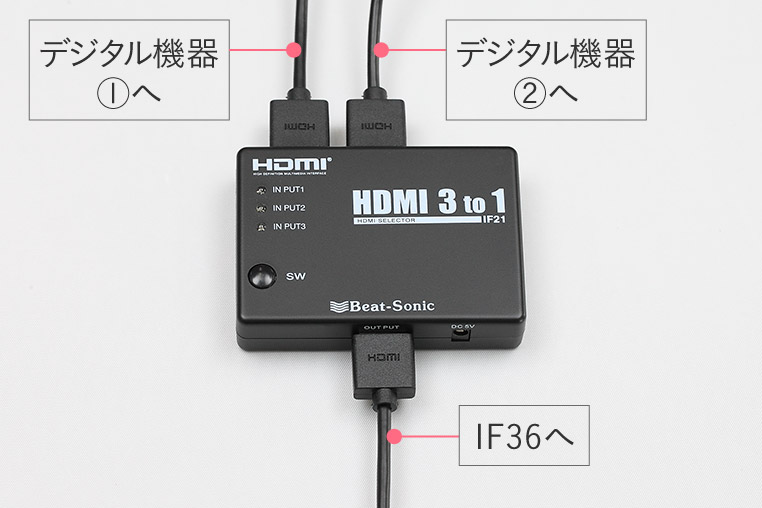

  この場合、スマホとFire TV StickをHDMIセレクターにつないで、先に映像を切り替えてからIF36をかませてアナログに変換すれば、IF36は1個ですみますよね？

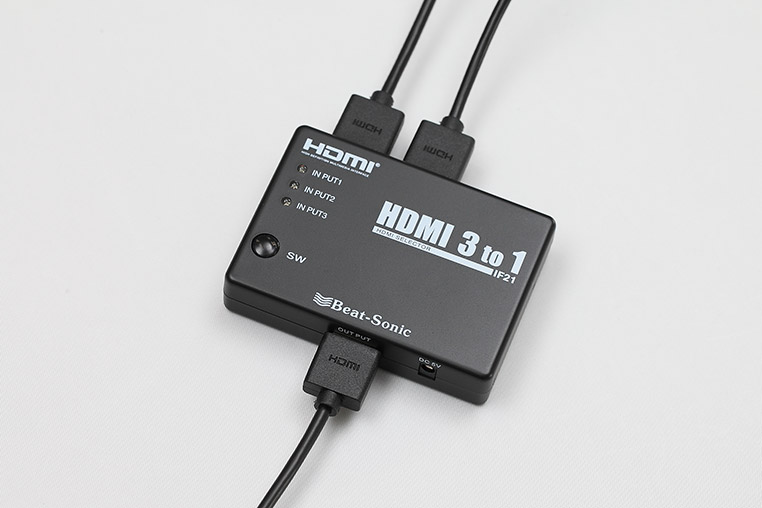

ビートソニックのHDMIセレクター・IF21を使用。※写真ではHDMIセレクターの電源線などは省略している。

•

  あ～。
  そういうことね！

•

  どっちにしても、2つの機器の切り替えはできているし、けっきょく最後はアナログになるので、画質には差は出ませんが、無駄がないのはHDMIセレクターのほうです。

•

  なるほど、なるほど。

•

  つなごうとしている機器がどちらもデジタルデバイスでHDMI出力ならば、HDMIセレクターで切り替えたほうが効率的ですね。

•

  じゃあ、デジタル機器とアナログ機器が混ざっていたら？

•

  例えばRCA出力のDVDプレーヤーと、スマホのミラーリング映像を切り替えたいケースなら、RCAセレクターを使うしかありませんね。

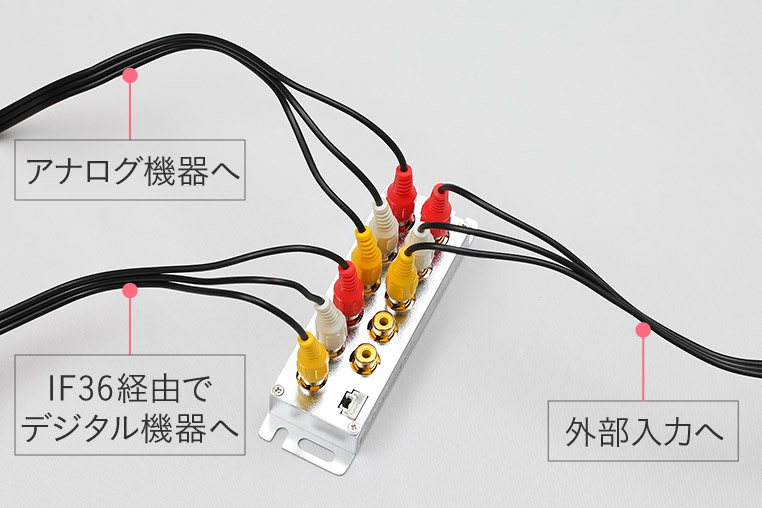

ビートソニックのRCAセレクター・AVS1を使用。

•

  この場合は、スマホはIF36経由でアナログ信号に変換してから、RCAセレクターにつなぐことになります。

•

  HDMIセレクターとRCAセレクターの使い分けが、よく分かりました～。
