クワ型端子でボディアースするための知識

クワ型端子は電装品のボディアースに使う定番端子。なぜアース接続にはクワ型端子を使うのか？サイズは何Φを使えばいいのか？対応する配線のスケアは？クワ型端子のきほんをまとめておさらい。

そもそもなぜボディアースにクワ型端子を使うのか？

丸型端子というのもあるよ

ネジをゆるめて隙間を作れば

すべりこませることが可能

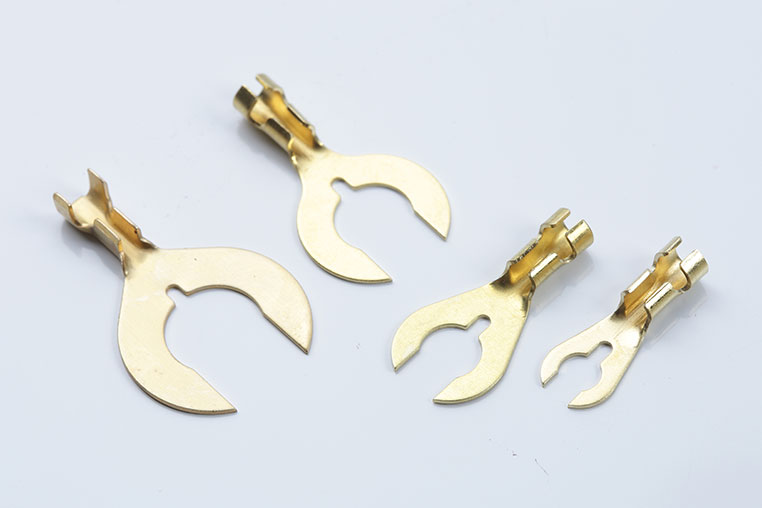

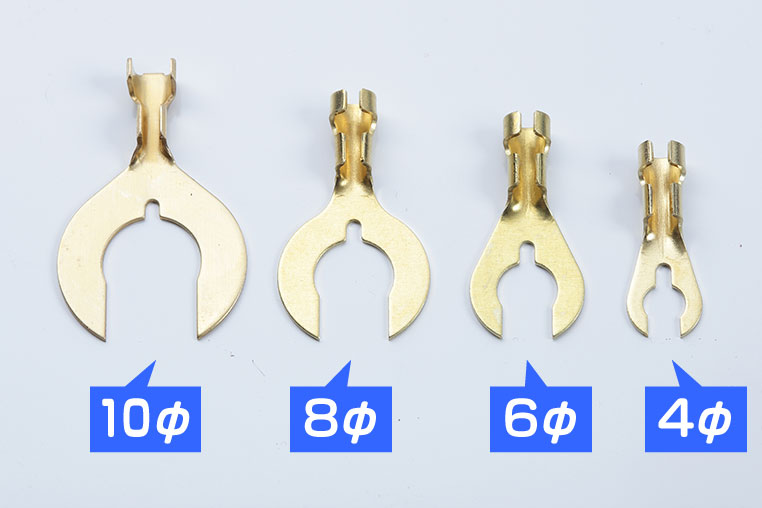

選べるクワ型端子

そんなにあるんだ！
てゆーか、そんなにいらないのでは？
さっき言った通り、純正のネジにすべり込ませて使う用途なので、「ネジの太さに合わせて種類を用意してある」ということなんですね。
でも大きいクワなら、細いネジにも対応するのでは？大は小を兼ねるってことで。
それはいけません。ゆるいとすぐに外れてしまいます。ここでは大は小を兼ねません。
そうなんだ。
クワ型端子は脱着性の良さが利点ではありますが、うらを返せばサイズが合っていないと外れる可能性があるということですので。
じゃあ、アレですか、クワ型端子を買うときはまずパネル類をバラし、アースポイントを決めてから、そこのネジ径を計って、その後カー用品店のエーモンコーナーに行けと？いくらなんでも面倒すぎませんかね？
ええ〜っと、まあボディアースに使うネジはほとんどの場合6Φか8Φなので、6Φと8Φを両方持っておくといいと思いますよ。

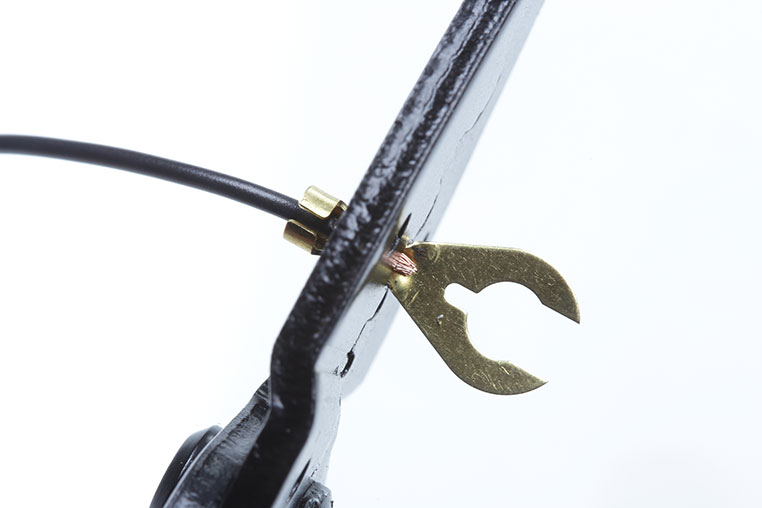

電工ペンチが必須

0.5スケアの配線を使うのが定番

配線コードの定番モデル。詳細はAmazonのエーモンダブルコード 0.5スケア（E537）

接続コネクターを使って0.5スケア線に変換する技

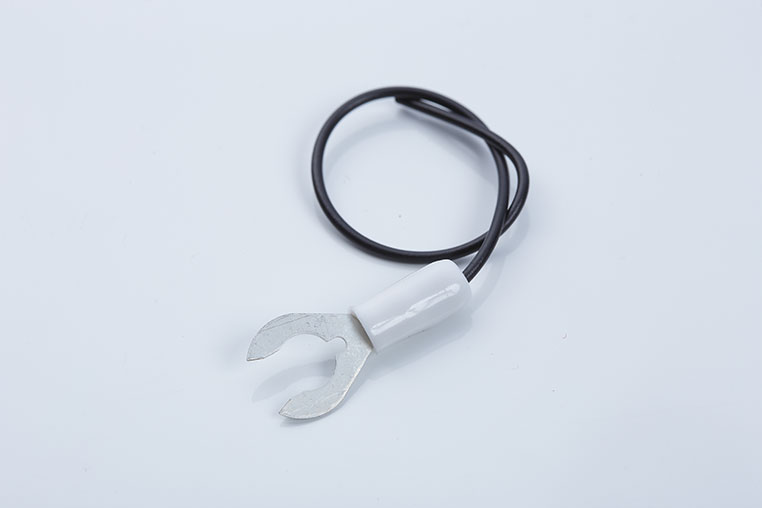

最初から細線付きモデル

あれ？細線不可とか言っておいて、細線に付けてるじゃないですかっ!!
あ、いや、これは、機械が取り付けた工業製品ですので……。ハンドツールでは不可なんです。
そっか。ところでこれは、なんのために作ったんですか？ラクするため？
このアイテムは最初から細線付き。なのでLEDの延長コードとつなぐだけで、そのままボディアース接続できます。「電工ペンチを使ってかしめる」必要がなくなり、「そのために0.5スケア線に変換する必要もなくなる」という便利アイテムです。
なんでもあるなー。
変わり種のクワ型端子ですが、細線で取り回す場合には便利だと思いますよー。
電工ペンチが苦手な人でも、ボディアースはできる時代なんですね〜。

電装品を取り付けたときにアース不良で動かない！というのは超定番。アース不良をなくすための方法論については、DIYラボ〈動画部〉がYouTubeで解説しています。ボディアースの基礎知識のおさらいにも最適な動画です！
