アースを疑え！ 第1章
アース不良対策として、アースポイントを「増設」「延長」するという発想
アース不良で電装品が動作しないのはよくある話だが、最近の車では、都合のよいアースポイントが少ない（そもそもネジが少ない）という事情もある。これからはアースポイントの「延長」「増設」という発想が必要になる!?
付けた電装品が動かない！ そんな時はアース不良を疑う
-
DIYで電装品を付けたけど、動かない。そんなことって、よくありますよね。
アドバイザー：DIYライフ 藤本研究員
-
なにこの電装品、壊れてるッ!! なにはともあれ、まずはクレームだっ!!
DIYラボ レポーター：イルミちゃん
-
その順番はおかしい。
-
じゃあ、何からやればいい？
-
「付けた電装品が動作しない」原因はいろいろ考えられますが、その中でも定番中の定番は、アース不良です。
-
アース不良……？
-
ようは、アース線（マイナス線）がしっかりアースに落ちていない。電源（プラス）はちゃんと取っていても、アース不良があれば電気は流れません。
-
電装品のアース線は、だいたいクワ型端子でボディアースすることが多いですよね。
-
しかし、やり方としては分かっていても、現実にアース不良はよく起こります。その原因を探っていきましょう。
✔ ひとくちメモ
電装品はプラスとマイナスを両方つないではじめて動作する（電気が流れる）ものなので、アース不良があると電気は流れず、電装品はウンともスンと言わない。
ナビ・デッキ裏のアースも不良が起こりやすい
-
例えば電装ユニットを取り付けるときに、よくナビやオーディオデッキ裏から電源を取ったりしますよね。
-
ACC電源やIG電源はもちろん、イルミ電源も取れますからね〜。
-
で、プラス電源を取るのはいいとして、アースはどこで取りますか？
-
せっかくナビ（オーディオ）を外している状態なら、デッキのステーのネジに共締めしますよね。フツー。
-

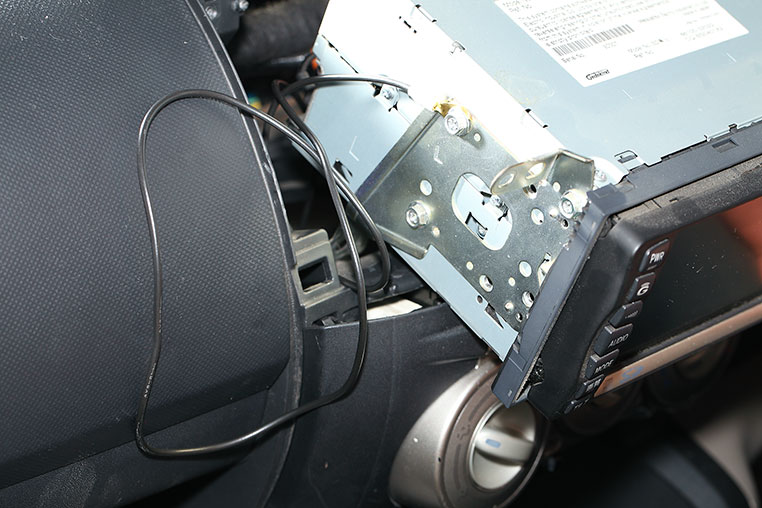

でもデッキ横のステーにクワ型端子を付けると、何かと接触不良の原因になったりします。
-
ウソッ!!
-
まず、そもそもデッキのステー自体が、車種によってはしっかりアースに落ちないケースもあるし。
-
金属製ですけど……ダメなの？
-
ステーが金属でも、車体金属とつながっていない例もあります。金属のネジならどこでもいい、ということではありません。
-
……なるほど。
-
それと、ナビやオーディオデッキを戻すときに、コードに力が加わって、接触不良が起きたりすることもある。
-
加えて、ナビやデッキの収まりが悪くなったりします。
-
で、強引に押し込むとそれこそ接触不良の原因ですね。
-
それとナビやデッキの取り外し作業時に、横に付いているとアース線を引っ張ってしまったりとか……。
-
このように、知らず知らずうちに起こるアース不良（接触不良）もあるのです。
ナビ・オーディオ裏からの電源取り出し方法
アースポイントを延長・増設する
-
しかしですね、藤本研究員。ユニット取り付けなどでは、ナビ・オーディオデッキ裏でアースを取るのは、けっこう定番ですよ？
-
そうなんですけど、本当のことを言えば、この場所でアースを取るのはあまりオススメできません。
-
じゃあ、どうするの？
-
キックパネル裏やヒューズボックス周辺で、確実にアースポイントとして使えるネジに接続したほうがいいです。
-
アース不良が疑わしい場合は、こういったアースポイントに変更してみましょう。
-
……うーん。
-
あれ、なにか文句でも？
-
理想はそうでも、現実的ではないケースもありますよ？
-
と言うと？
-
例えば、自分で延長コードを用意して端子かしめまでできるなら、そういうアースポイントまで延長すれば済む話ですけどね。DIYでLEDを付けられる人とかは。
-
フムフム。
-
小型の電装ユニットとかだと、電源の近くでアースを取るのが前提になっていて、そんな遠くまでアース線（マイナス線）が届かないよ〜、というケースもありますよね？
-
そういう場合は、アースポイントを「延長」しつつ「増設」するという発想を持ちましょう。
-
ほほう。
-
「周辺でネジを探す」だとなかなか良いアースポイントがない場合があるので、遠くても確実に落ちるアースポイントを持ってきましょう、ということです。
-
どうやって？
-
自分でマイナス線を延長できない人は、こういうアイテムがあります（↓）
-
電装品側のアース線は、もともと長さが限られていることが多いので、「アースポイントを延長する」感覚のアイテムです。
-

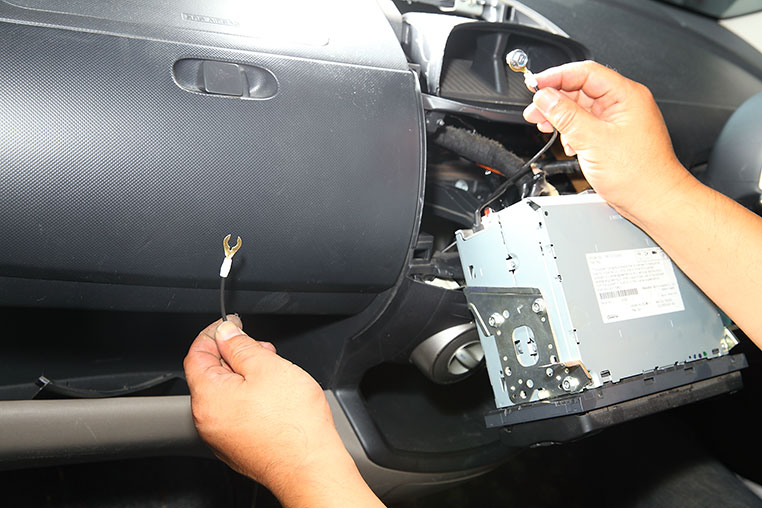

ようは、クワ型端子側を確実なアースポイントにつなげておいて、ネジ側を電装品のそばに持っていきます。
-
ほー。
なるほど。 -

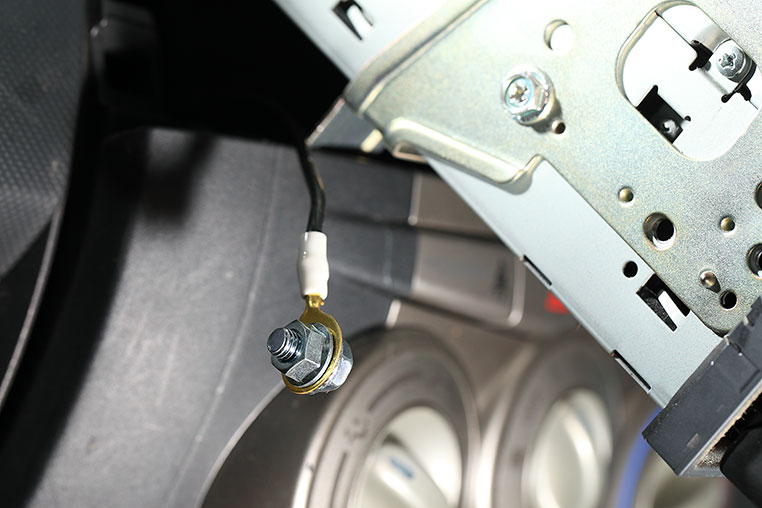

こうすれば確実なアースポイント（ネジ）を、電装品の近くに持ってこられます。
-
この反対側がネジになっているのは……
-
製品側のアース線は、だいたいボディアースする前提でクワ型端子が付いている。それをそのままつなげます。
-
キックパネル裏やヒューズボックス付近には、マトモなアースポイントとして使えるネジが、たいていの車種にはあります。センターからそこに届くように、120センチの長さがあります。
-
なるほどね〜。マイナス線の延長なら分かるけど、アースポイント側を延長してくるっていう発想はなかったなァ。
-
マイナス線を延長するには、配線を切ったり端子をかしめたり、といった配線加工が必要になります。
-
できる人とできない人がいるし、具材も揃えないといけませんよね。
-
アースポイント延長ケーブルは、ポン付けするだけで、アースポイントの見直しができますよ！
キックパネル裏のネジ
DIYライフのアースポイント延長ハーネス
アースポイントが都合のいい場所に来る
DIY Laboアドバイザー：藤本壮啓
某カー用品メーカーに長年勤務し、車業界にDIYを広めた伝説の広報マン。現在は独立して、DIY用品を扱うセレクトショップ「DIYライフ」を設立。単なる製品の宣伝トークではない、DIYユーザー側に立ったアドバイスが持ち味。通称「フジモン」。
