ディスプレイオーディオ（純正DVDデッキ付き）でミラーリングする方法

• 1
• 2

純正DVD付きのディスプレイオーディオ車でも、ミラーリングができるようになった。ミラーリングに必要なアイテムとその接続方法など、リアルに配線をつなぎながらわかりやすくガイドする。

•

  「純正DVDデッキ付きディスプレイオーディオに、外部入力を作る方法」の続き。

  ●レポーター：イルミちゃん

•

  前回は、AVX04の取り付け方法を解説しました。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  純正DVD付きのディスプレイオーディオにも、外部入力ができた！

•

  ただ、AVX04で作られる外部入力は、赤・白・黄色のRCA端子です。

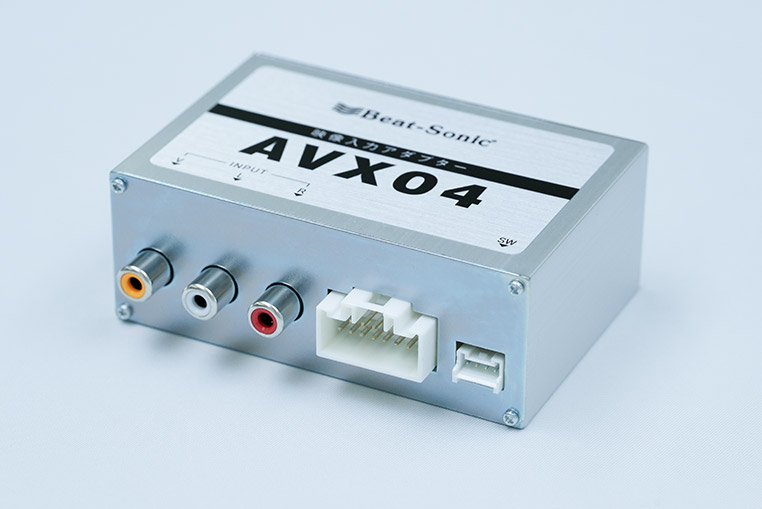

AVX04の外部入力端子は、ごく一般的なRCA入力。

•

  デジタルのHDMIとかではないんですよね。

•

  ハイ。純正DVDデッキとディスプレイオーディオのやり取りもアナログ信号（※）ですので、デジタルでの外部入力は不可です。

※なぜアナログ入力なのか？ 事情を知りたい人は、「デジタルのまま純正ナビに入力できる〈外部入力アダプター〉ってできないの？」参照。

•

  では、ここにどうやってスマホなどのデジタルデバイスをつなぐのか？

•

  スマホのミラーリングや、Amazon Fire TV Stickなどのデジタル信号を外部入力に入れるためには、変換器が必要になるパターンですね。

HDMI→RCA変換器



ビートソニック IF36

---

•

  IF36は、HDMIのデジタル信号を、RCAのアナログ信号に変換するコンバーターです。

•

  外部入力アダプター・AVX04に、変換器のIF36をつなぐんだ。

AVX04とIF36の接続


•

  そしてiPhone（スマホ）やAmazon Fire TV Stickなどの映像機器は、IF36につなぐんですね（↓）

IF36まわりの配線



ミラーリングに使用するのがiPhoneだとすると、Amazonなどでも販売されているApple純正のApple Lightning - Digital AVアダプタが必要。

•

  ここで、IF36の本体ユニットに対して電源とアースを取る必要がありますが、AVX04側にはそのための配線も用意してあります。

•

  ほう？

•

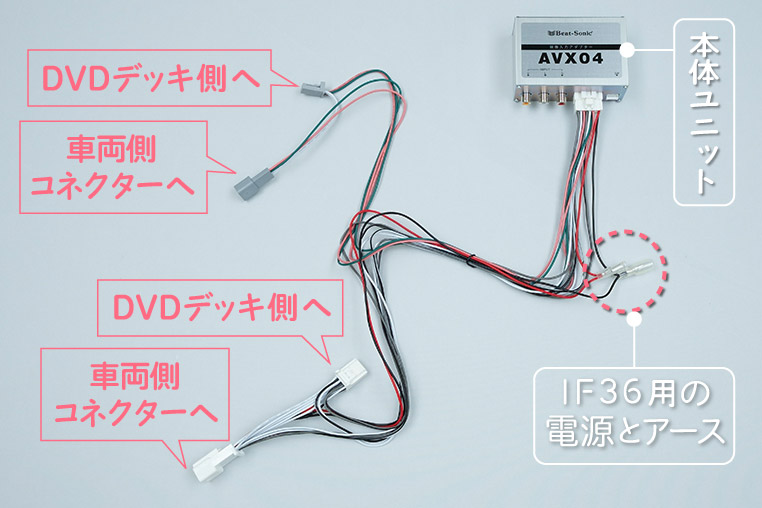

  ギボシ端子の形状で、配線の途中から出してあるんです。


•

  これが外部電源として使えるのか。

•

  IF36の電源線は切りっぱなしになっているので、こちら側にはギボシ端子を付ける必要がありますけどね。

•

  DVD付きディスプレイオーディオ車でミラーリングするには、AVX04とIF36の両方が必要ですが、これらのユニットはどこに置くのでしょうか？

•

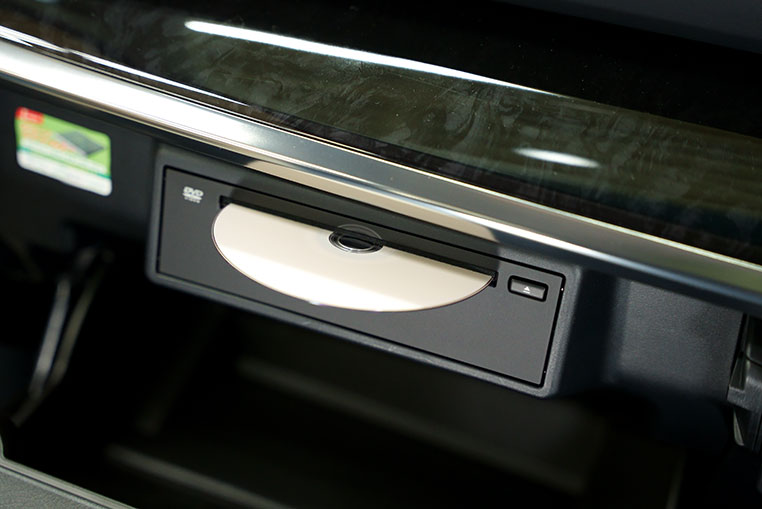

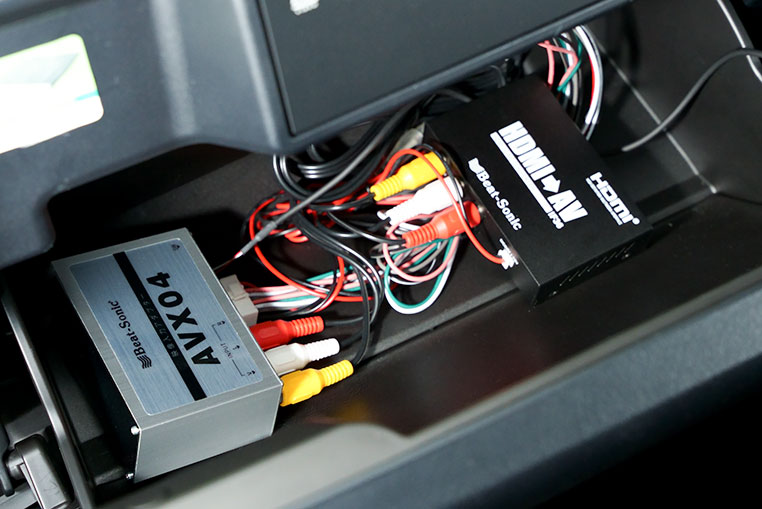

  今回のモデル車のアルファードの場合、グローブボックスのところにDVDデッキがあって、グローブボックス内にちょうどハーネス全体が収まる位のスペースがあります。


•

  グローブボックスは塞ぎたくないよ～という人は？

•

  グローブボックスの奥にも入るスペースはあります。カタカタ音が鳴ったりしないように、クッションテープ的なものを巻いてから、しまいこみましょう。

•

  ふむ。

•

  ただ、スマホなどを接続するために、配線だけは手前に出しておく必要があります。



変換器であるIF36からは、スマホ接続用のケーブル（HDMIとUSB）を出すことになる。

•

  あるいは、人によっては、もっと長いRCAケーブルを用意して、IF36だけ手元に設置するケースもあるようです。

•

  ふだんスマホをつないだり外したりする相手は、IF36（変換器）のほうだから。

•

  そういうことですね。なおAmazon Fire TV Stickをつなぐ場合は、IF36のHDMIに直接挿すことができます。

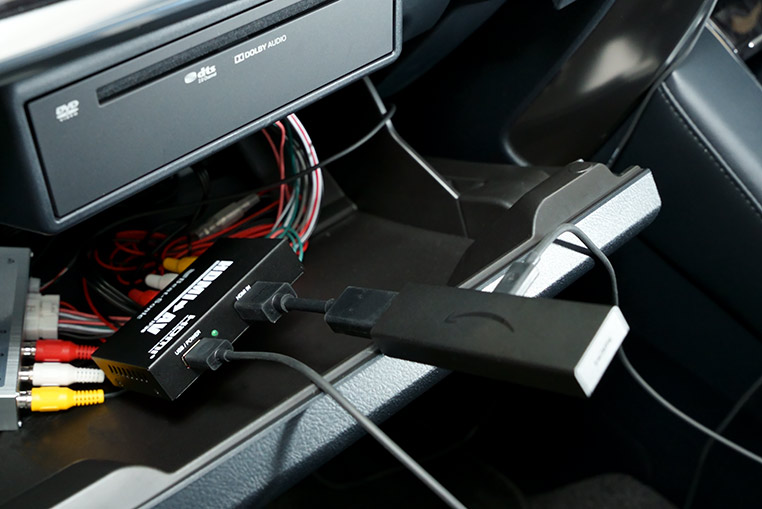

Amazon Fire TV Stickなら、IF36本体のHDMI入力端子に直接挿せる。

•

  これなら、このままグローブボックスをパタンと閉じてしまえる。

•

  どこにIF36が設置してあったら便利かは、人それぞれで変わってくるかと思います。

•

  ということで、純正DVD付きのディスプレイオーディオでも、スマホのミラーリングが可能になりました。

•

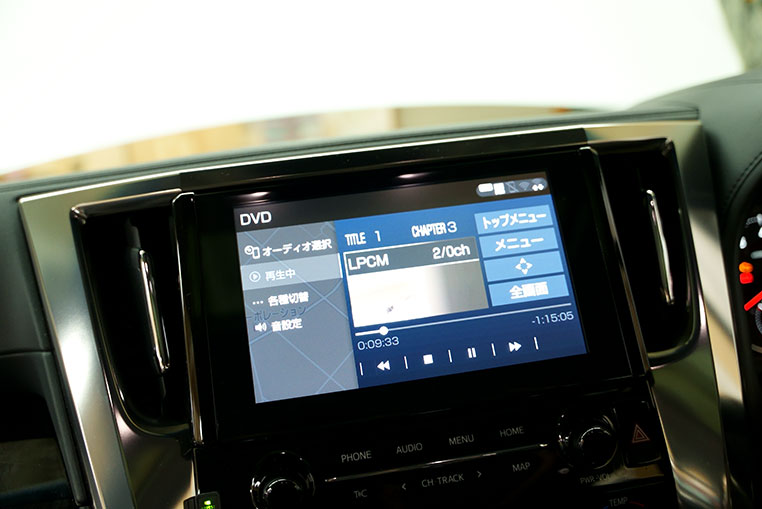

  AVX04の外部入力映像は、DVDの映像ラインに割り込んでいますので、ミラーリングするときはソース選択で「DVD」を選びます。


•

  注意点としましては、純正DVDデッキが作動していないと、DVDの映像ラインが映らない……というディスプレイオーディオの仕様上、DVDを入れて再生状態にしておく必要があります。


•

  ミラーリングするときでもDVDディスクを入れておく必要があるよ、ってことね。

•

  そういうことですね。ディスプレイオーディオはDVDを再生しているつもり、になっているので。
