ディスプレイオーディオ換装ガイド②-5

---

社外ナビの取り付け方法╱フィルムアンテナの貼り方

• ←
• 4
• 5
• →

社外ナビの取り付け方法。ここでは「アンテナケーブル類を先に取り回すと効率がよい」という経験に基づいたプロのやり方を教わる。そこでまずは、フィルムアンテナの貼り方から。

•

  「ディスプレイオーディオ取り外し方法」の続き。

  ●レポーター：イルミちゃん

•

  前回、純正ナビ（ディスプレイオーディオ）の取り外しができたので、ここからは社外ナビの取り付け方法ですね。

  ●アドバイザー：カーデン 佐伯研究員


•

  社外ナビの取り付けって、どこから始めたらいいんでしょうね？

•

  僕の場合はまずアンテナ（フィルムアンテナ）の取り付けから入ることが多いです。

•

  その理由は…？

•

  アンテナやGPSやマイクを先に付けて、それらの配線をすべて取り回してナビ裏に集めておく。そして最後に、社外ナビにまとめて接続。そうすると効率がいいからです。

•

  なるほど。

•

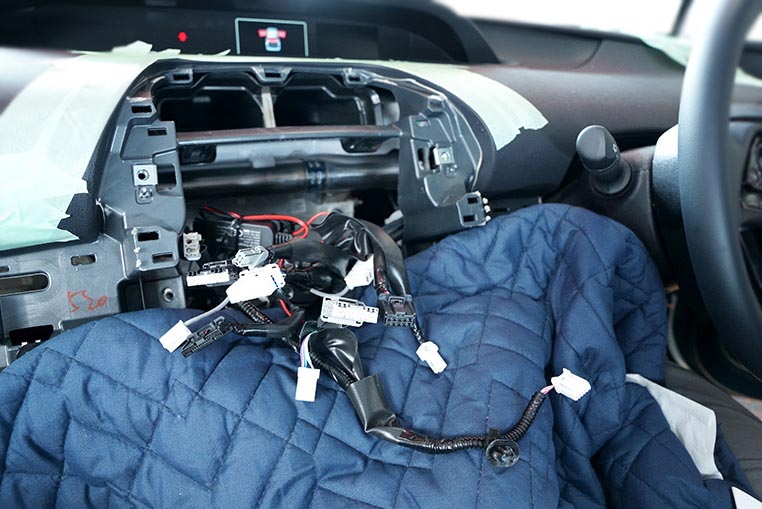

  そして今回は、ディスプレイオーディオ車に社外ナビを取り付けるためのハーネスの仕込みは先にやってあります。



※「ディスプレイオーディオを社外ナビに交換するときの配線方法」参照。

•

  アンテナ・GPS・マイクを取り付けてその配線を取り回せば、終わったも同然です。

•

  おお!?
  強気ですね。

•

  特に今回は、ナビに付随してバックカメラを取り付けるというような作業もないので。

※社外ナビとバックカメラの取り付けを同時にやるときの方法は、今後別記事で詳しく解説する予定。

•

  では、アンテナを取り付けてしまいましょう！

•

  ただ、このフィルムアンテナの取り付けっていうのが、手間なんですけどね。

•

  確かに。位置決めも含めて、なにやら面倒なイメージがあります。

•

  ナビによってフィルムアンテナの貼り方というか、貼り位置が違います。ここはちゃんと説明書を見て、その通りに取り付けることが重要です。

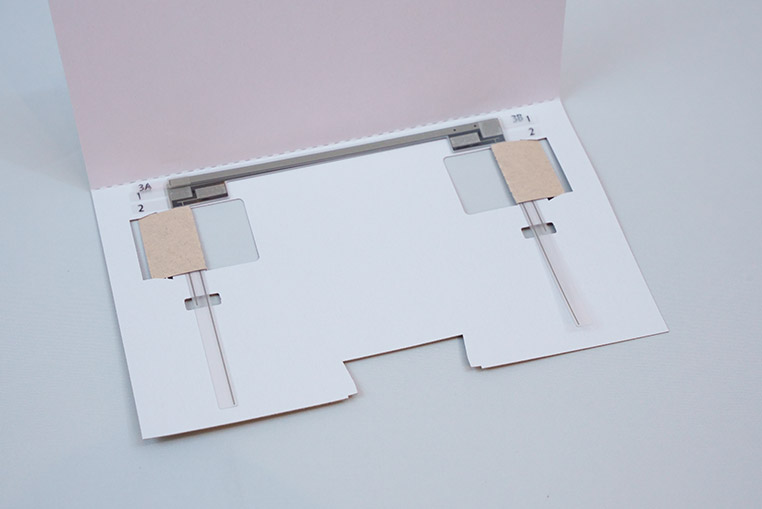

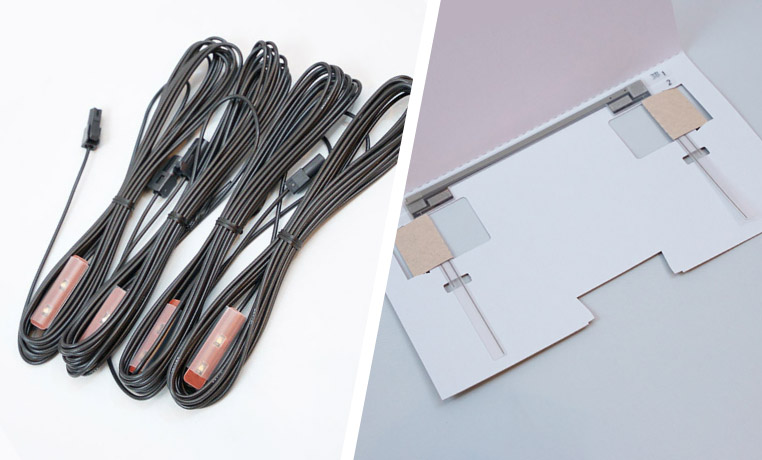

4枚のフィルムアンテナを、フロントガラスの左右に分けて2枚ずつ貼る。位置はわりと厳密に決まっている。

•

  説明書にはマージンの指定なども、詳しく書いてありますね。

•

  今回取り付けするサイバーナビの場合は、ウインドウフチの黒い線（セラミックライン）より11センチ以上離す、と書いてあります。

•

  左右に2つずつ付けるフィルムアンテナ同士の距離は、1センチ以上離す……という条件も書かれています。

•

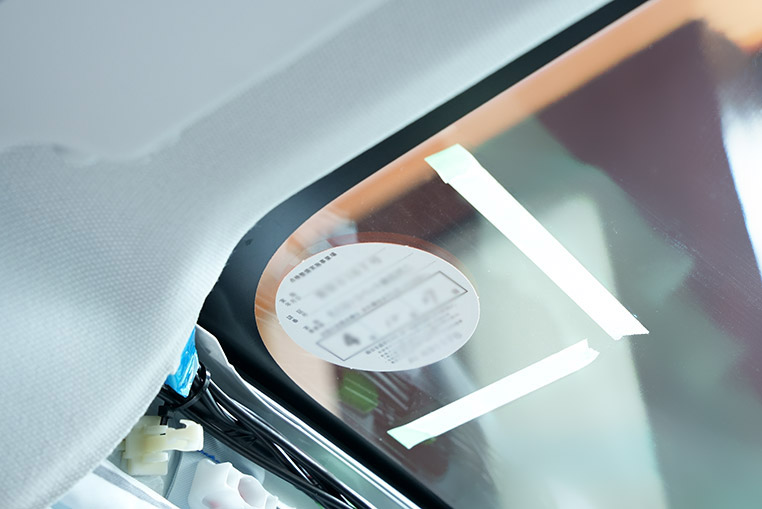

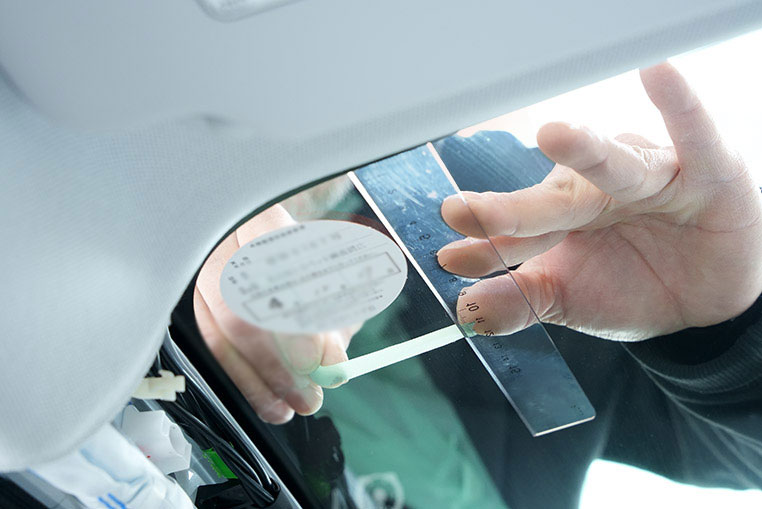

  実際にフィルムアンテナを貼る前に、黒のフチの部分から11センチのところにマスキングテープをガイド代わりに貼ります。


•

  タテ方向も、ヨコ方向も、どっちもフロントガラスフチの黒ラインから11センチでガイドを引きました。



ヨコに引いたラインは上から11センチ。タテに引いたラインは左から11センチ、ということ。

•

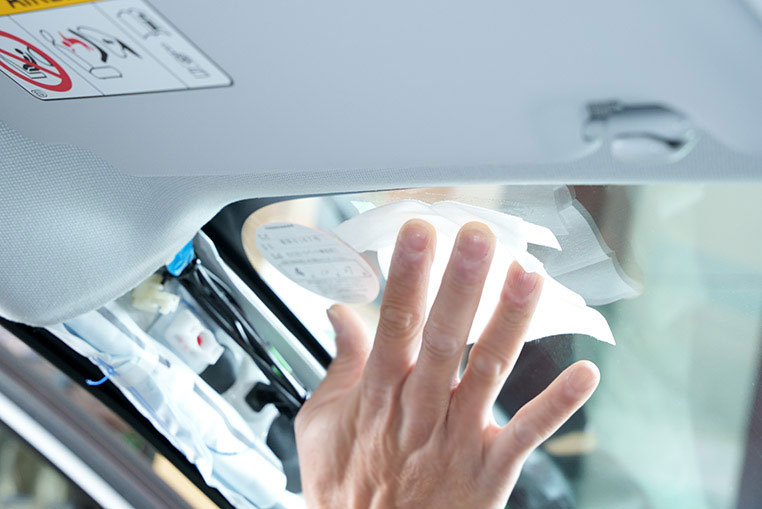

  そして、本番のフィルムアンテナを貼り付ける前に、窓ガラスの汚れと油分を取ります。



付属のクリーニングシートを使っている。

---

•

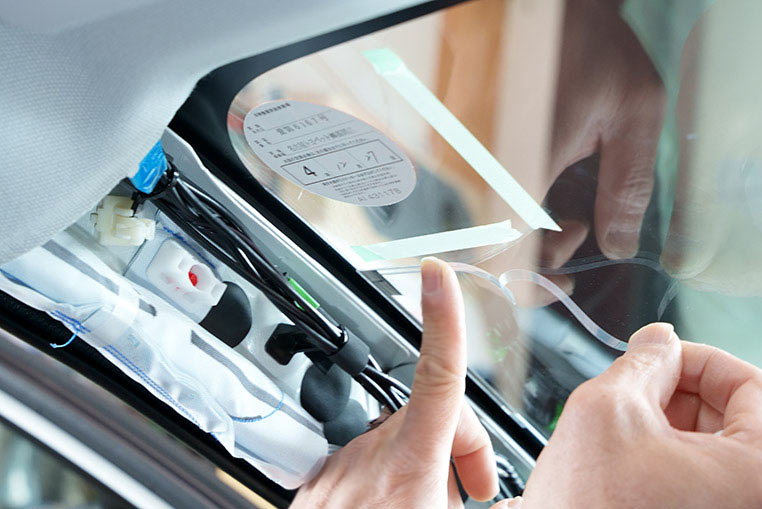

  マスキングテープは必ずしも平行に貼れているわけではないので、実際のフィルムアンテナを貼るときには、フロントガラスの黒ラインに合わせながら（平行にすべきところは平行に）貼ります。



上の例でいうと、マスキングテープに対して平行には貼っていない。これは単なる上フチから11センチのガイドに過ぎない。これより下の場所で、窓枠の左フチ（黒ライン）と、フィルムアンテナの縦ラインが平行になるように貼っている。

•

  説明書の指定条件を満たしつつ、キレイに貼れました～。


•

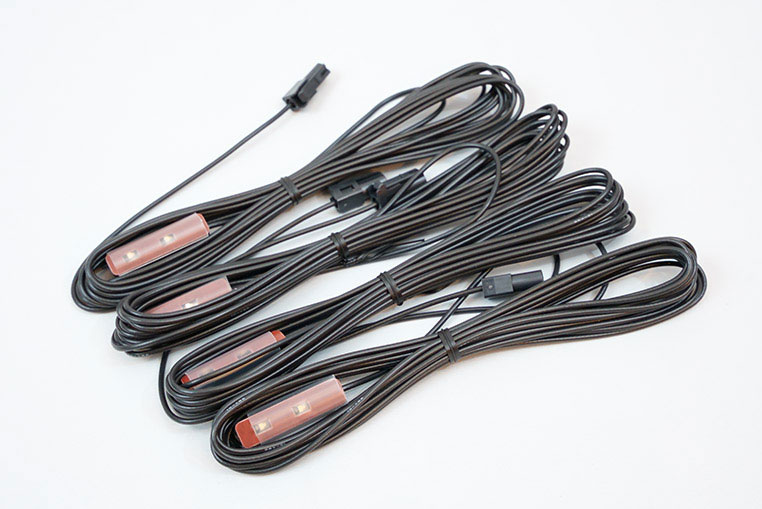

  フロントガラス左右に4枚のフィルムアンテナを貼れたら、アンテナケーブルを付けます。


•

  アンテナケーブルには四角い物体が付いていますが、これはアンプです。

•

  アンプ……つまり信号を増幅している部品だ。

•

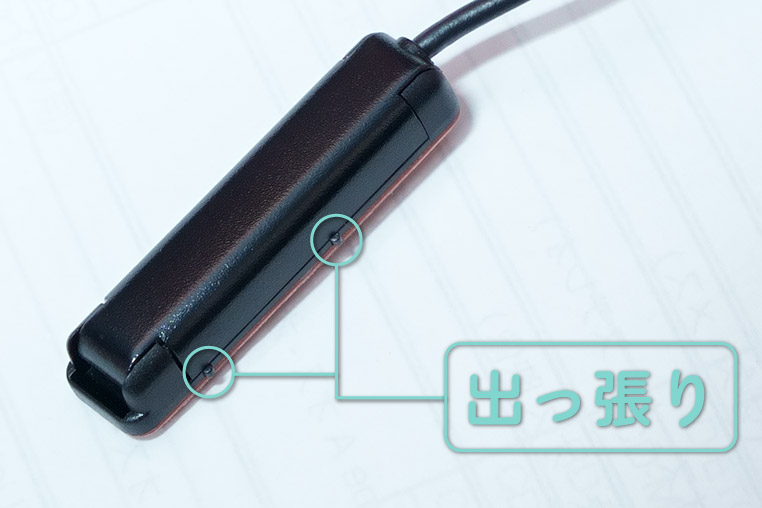

  このアンプにはポチっと出っ張り（印）が付いています。

アンテナケーブルのアンプ部


•

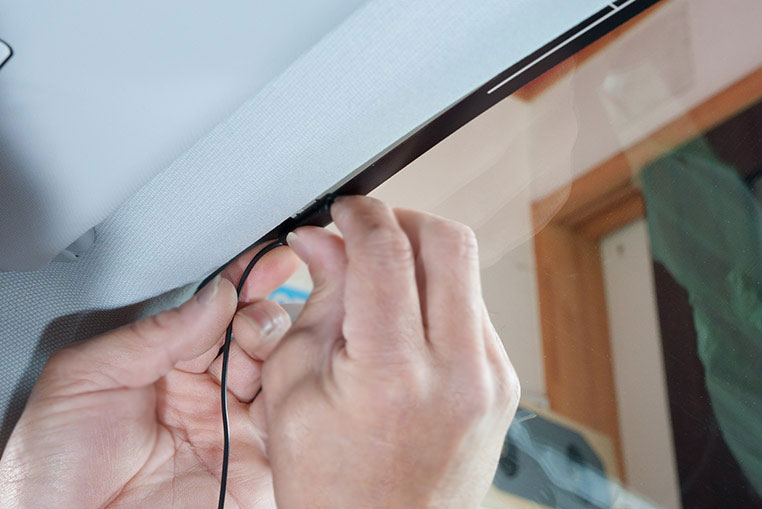

  このポチマークを、フィルムアンテナ側の○マークと合わせるように載せます。


•

  フィルムアンテナのアンプを載せる部分は、セラミックラインから25ミリ以内という指定があったので、その点にも沿ってフィルムアンテナを貼っています。

•

  アンプ部は当然、フチのすぐそばに貼るような指定になっているわけですね。

•

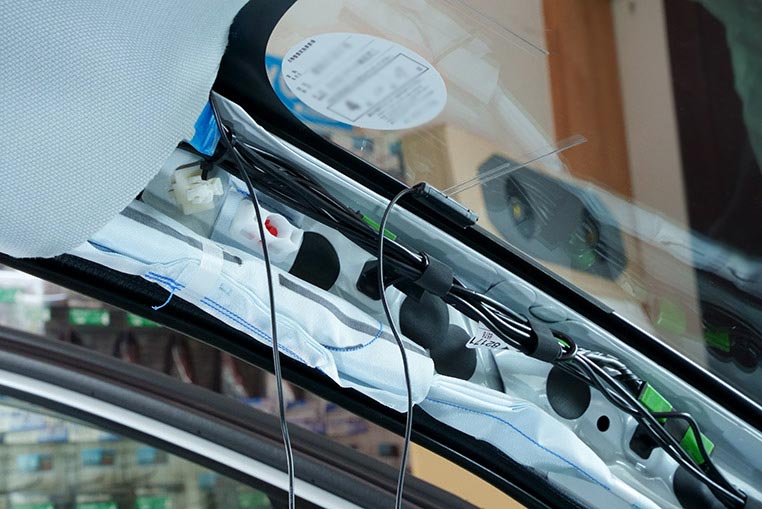

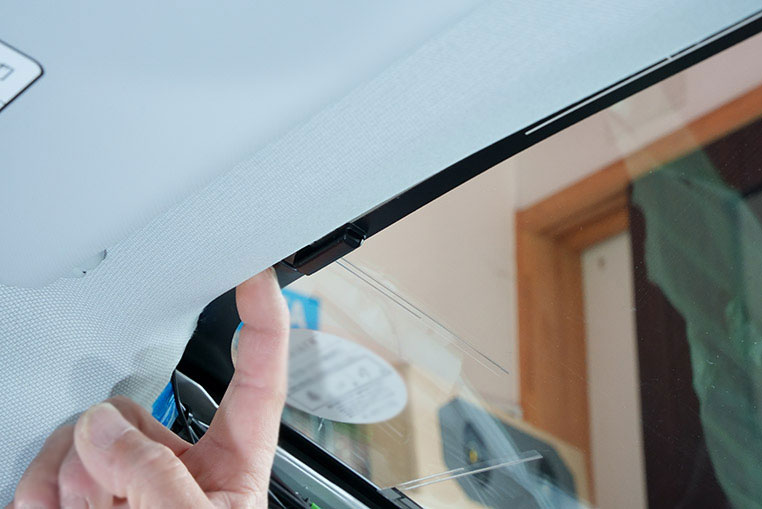

  天井側に付けたアンテナのケーブルは、天井内張りの裏に指で押し込んで隠しておきます。


•

  ピラーに平行に付けるアンテナのほうは、すぐにそのままピラー裏に配線を隠せますね。


•

  あとはこのケーブルを、ピラー内張り裏に隠しながら降ろせば……

•

  そうなんですが、配線の取り回しは最後に回して、先にGPSやマイクなども取り付けてしまいましょう。

•

  え？ やりかけで止めるのが気持ち悪いんだけど？

•

  そのへんは人それぞれなんですが、配線の取り回しはまとめてやるほうが「まとめるべき配線をまとめられる」メリットがあるので、スッキリ配線できますよ。

•

  ナルホド。
