ディスプレイオーディオを社外ナビに交換する方法。配線図と実際につないだ配線を見比べながら、丁寧に解説していく。事前にやっておくとよい「配線の下準備」など、貴重なプロショップのノウハウも学べる。配線数は多いが、この通りにやればできる。

•

  「ディスプレイオーディオを社外ナビに交換するときの配線方法」の続き。

  ●レポーター：イルミちゃん

•

  今回は「SLX-73R」と「社外ナビ」をつなぐ配線作業について、解説したいと思います。

  ●アドバイザー：カーデン 佐伯研究員

•

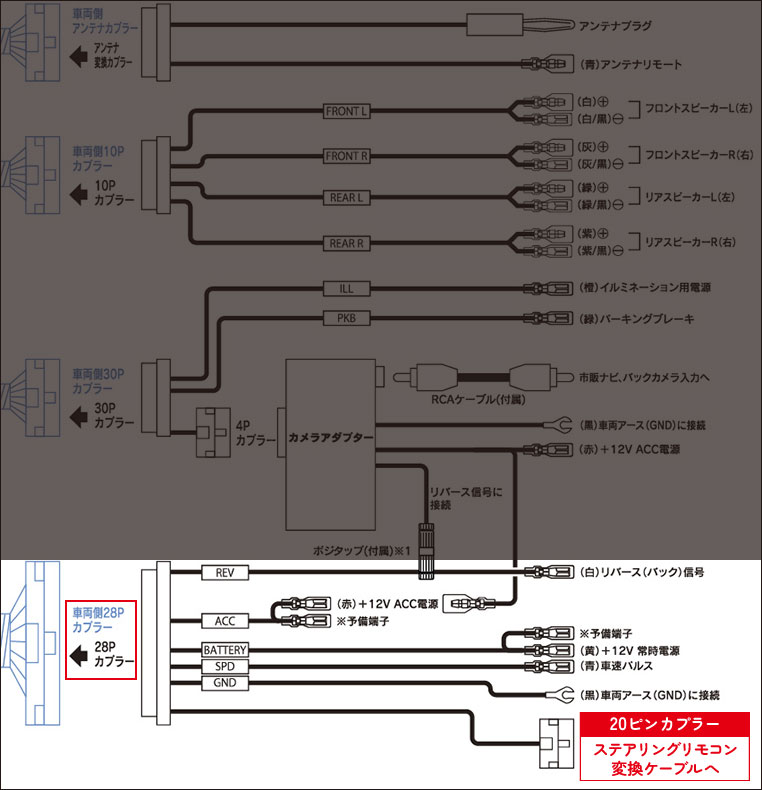

  配線図を全体像でみるとこんな感じです（↓）


•

  車両側に配線をつなぐ前に、事前に仕込み作業をしておくとよいポイントから解説していくと、まずはこの部分。


•

  カメラアダプターまわりですね。

•

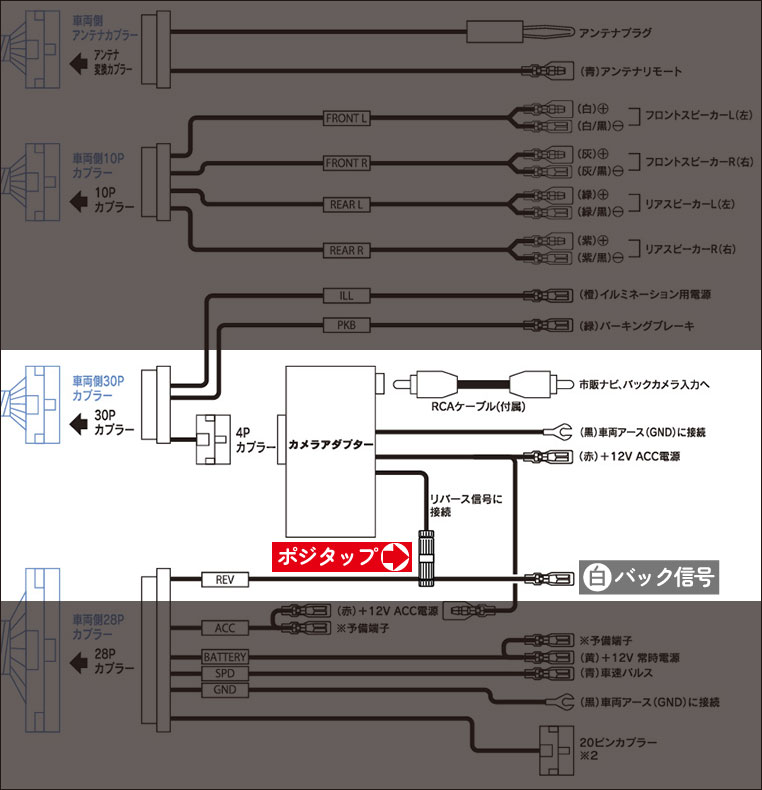

  バック信号はナビ側だけではなく、ビートソニックの「SLX-73R」側のカメラアダプターにも入れないといけません。

•

  フムフム。

•

  「SLX-73R」にはそのためのポジタップが付属していて、それを使ってバッグ信号線につないでください、という仕様になっているんですが……

•

  ふむ。
  上の配線図にもそう書いてある。

•

  ただ僕の場合は、エレクトロタップやポジタップのような簡易コネクターは、接触不良を起こしやすいデメリットがあるので使いません。

•

  それで、説明書通りに付ける気はない佐伯研究員のやり方は？

•

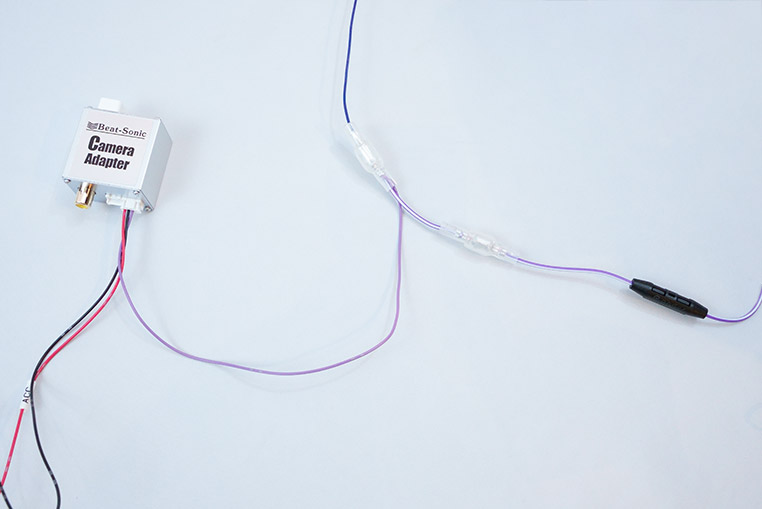

  こういう場面ではギボシ端子を使って、このように二股に分岐させます。


•

  ようするに車両側から社外ナビに向かうバッグ信号線の途中で分岐させて、カメラアダプター用のバック信号も取っているんですね。

•

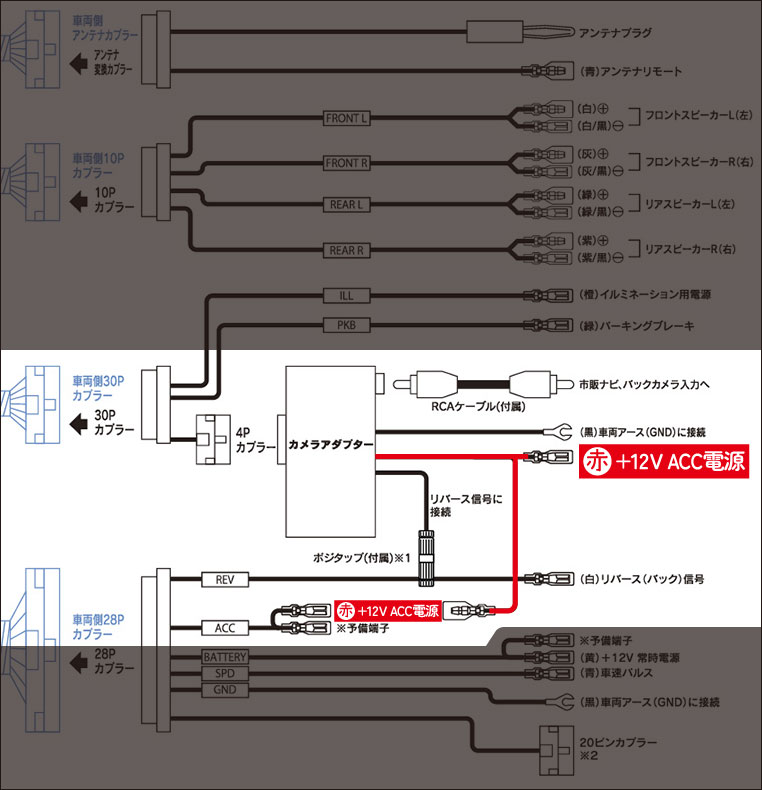

  それから「SLX-73R」のカメラアダプターから出ている赤線には、ACC電源を取らないといけません。


•

  これは最初から二股分岐がされています。

•

  二股になっているのはなぜ？

•

  かたほうは、車両側配線とつながる「SLX-73R」の28ピンカプラーのACC電源線とつないで、ACC電源をもらいます。

•

  フムフム。

•

  もうかたほうは市販ナビの電源ケーブル側のACC電源線とつないで、ACC電源を（ナビ側に）供給するという流れです。


•

  車両側から来たACC電源を、カメラアダプターのケーブルを経由して、社外ナビ側に送っているんだ。

•

  そういう流れですね。カメラアダプターの黒線のほうは、ボディアースすればOKです。

•

  ボディアースはナビ取り付け時にまとめてやるとして……

•

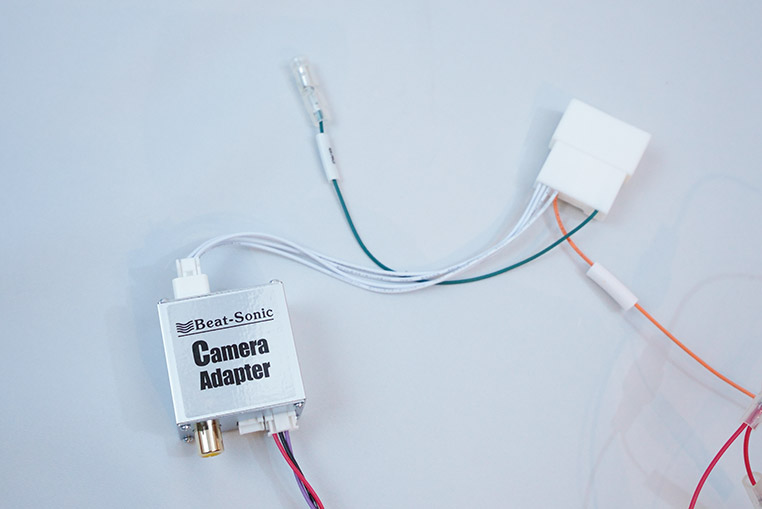

  「SLX-73R」の30ピンカプラーから出ているカメラ線（4ピンカプラーが付いている）を、カメラアダプター本体に差し込みます。


•

  ここは、「SLX-73R」同士の接続ですね。

•

  そうですね。
  カプラーを差し込むだけです。

•

  カメラアダプターと社外ナビは、どうやってつなぐのでしょうか？

•

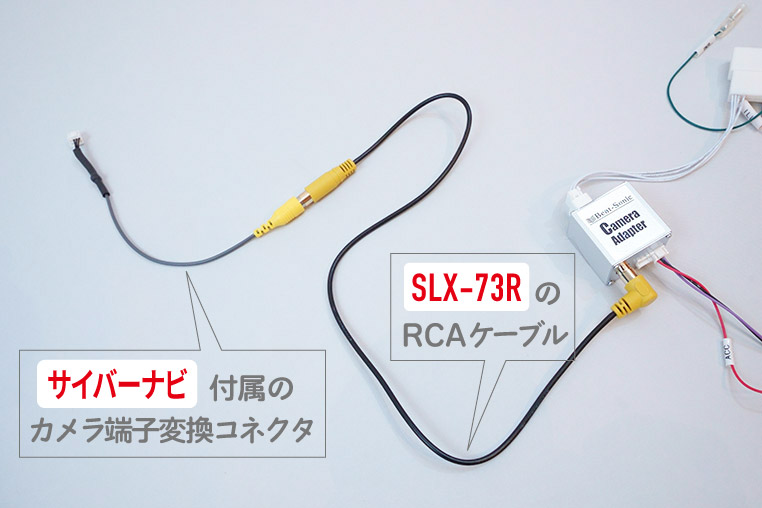

  カメラアダプター本体とつなぐ、黄色いRCAケーブルは、「SLX-73R」の付属品です。


•

  今回はサイバーナビにつなぐので、その先にはサイバーナビに付属の「カメラ端子変換コネクタ」をつなぎます。

•

  これで社外ナビのバックカメラ入力につなぐ準備ができたのかな。

•

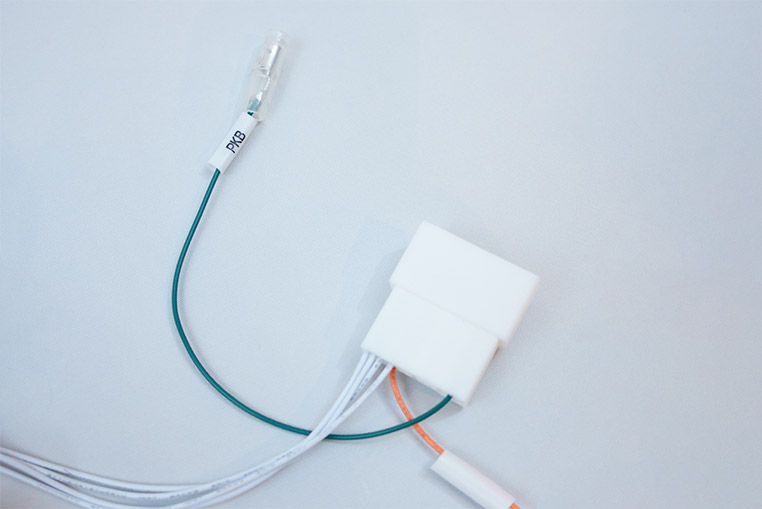

  それから、バックカメラアダプターを接続した「SLX-73R」の30ピンカプラーからは、パーキングブレーキ線も出ていますが……


•

  これは、車両側からパーキングブレーキ信号が流れてくる線です。

•

  では、この線を律儀に、社外ナビ側のパーキングブレーキ線につなぐと、走行中にTVが見られなくなる？

•

  そういうことですね。つまり、この線はどこにもつながず放置すればいいのです。

•

  いっぽう、これの接続相手だったナビ側のパーキングブレーキ線はボディアースする、ということね。

•

  ハイ。それで、社外ナビのTVは走行中に見られる状態となります。

•

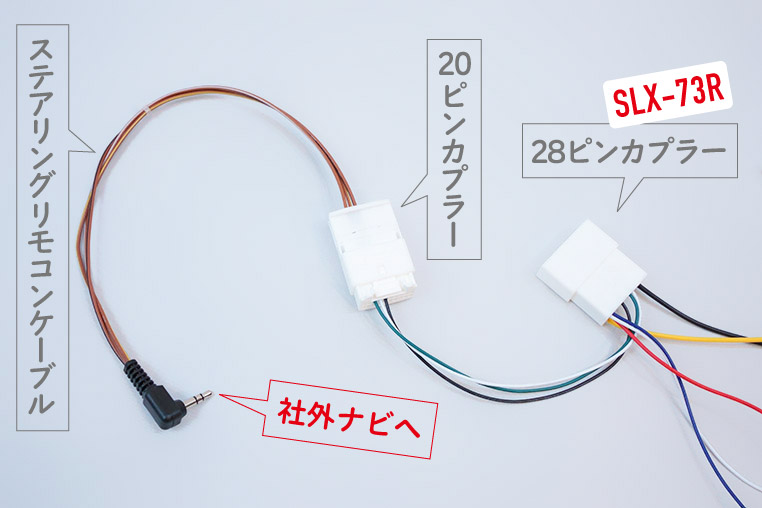

  次の仕込みはステアリングリモコンの配線作業です。ここは別途用意した「ステアリングリモコン変換ケーブル」を使います。


•

  これを「SLX-73R」の28ピンカプラーから出ている20ピンカプラーにつなぎます。

•

  配線図でいうと、一番下の部分。



•

  これでステアリングリモコンの信号が、プラグに変換されたんだ。

•

  そうですね。このプラグは、あとで社外ナビ本体につなぎます。

•

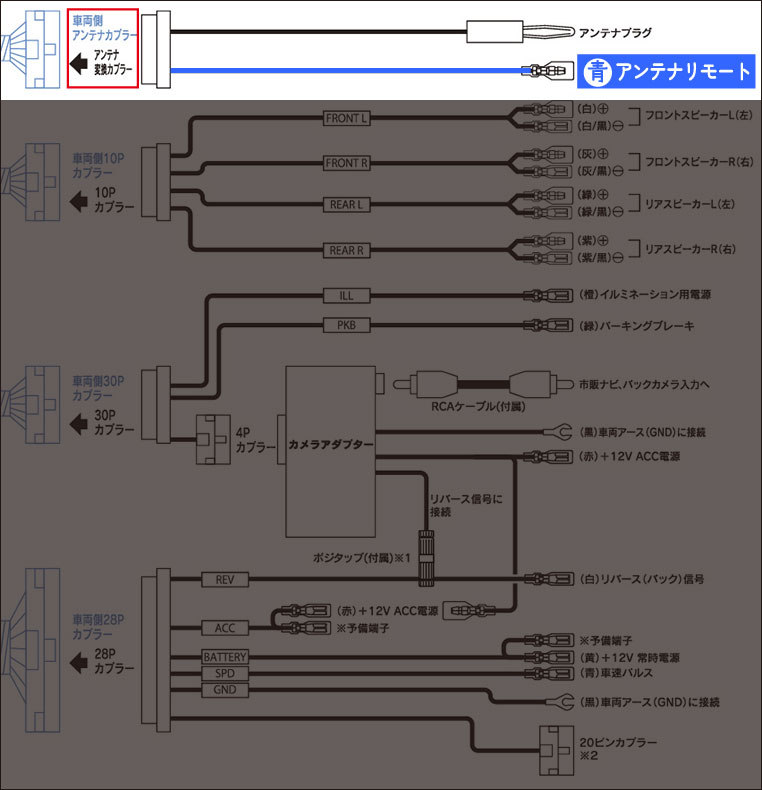

  「SLX-73R」のアンテナカプラーから出ている青線のアンテナリモート線は、ナビ側の青/白のアンテナコントロール線につなぎます。

•

  配線図でいうと、一番上の部分ですね。

•

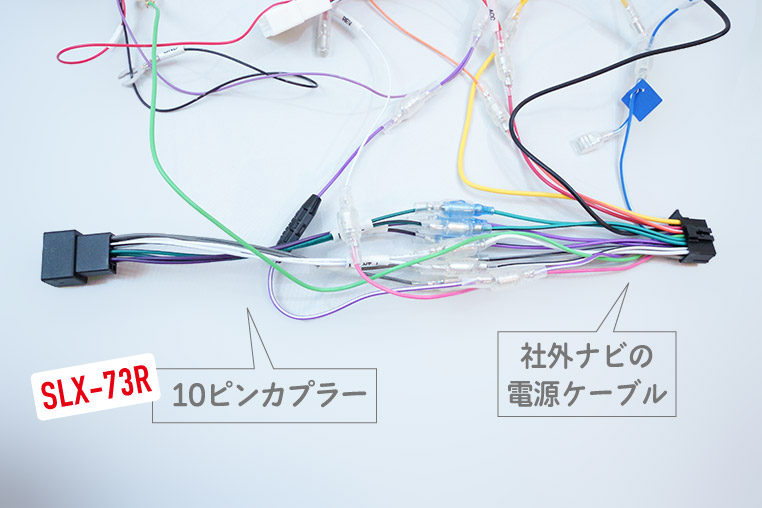

  あとはスピーカー線や、電源関係の線など、ギボシ端子付きになっている配線同士をつなぎます。


•

  配線の数は多いけど、もともとギボシ端子付きだし色分けされているから、この作業は難しくはないですね。

•

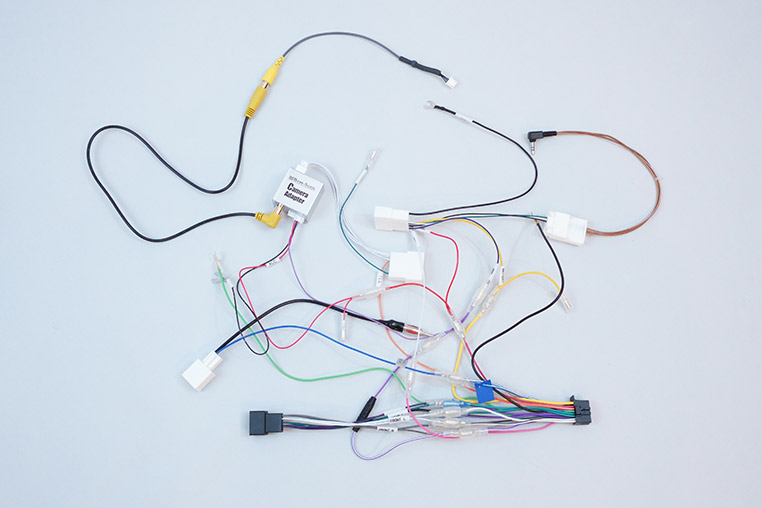

  ここまでの接続を終えると、全体としてはこういう感じの状況になります。


•

  このままだと実車に取り付けするときにゴチャゴチャしますので、結束バンドなどを使って少しキレイに配線をまとめましょう。


•

  あとはこれを、ディスプレイオーディオを外したあとの車両側配線と、社外ナビ（サイバーナビ）側につなげばいいんだ！

•

  ここから先は、車での作業。次はディスプレイオーディオを外しましょう。
