レクサスにDSPを取り付ける方法は？（実践編）

• 1
• 2

レクサス非対応のDSP「TOON X」の取り付け方法。レクサスは純正アンプが付いていて、そこにどうやってDSPを配線するのか？ しかも純正配線は無加工で付けることが可能なので、そのやり方をオーディオのプロに教わる。

•

  「レクサスにDSPを取り付ける方法は？」の続き。

  ●レポーター：イルミちゃん

•

  今回はレクサスNXに「TOON X」のDSPを取り付ける、実践編です。

  ●アドバイザー：カーデン 佐伯研究員

•

  純正アンプが付いている場合にどうやってDSPを配線するのか、という話です。

•

  まず純正アンプがどこにあるかというと、センターコンソールの下です。


•

  これはセンターコンソールをバラしたところなんですが、ダクトの下あたりに純正アンプがあります。

•

  むむ？
  よく見えませんが…

•

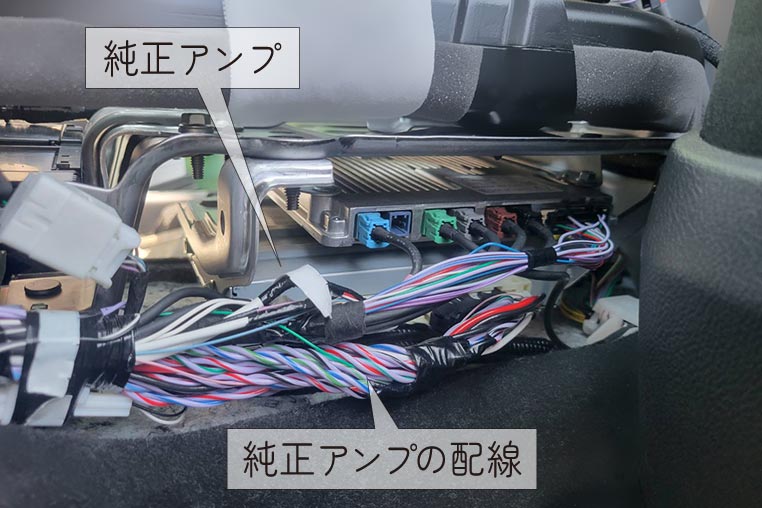

  センターコンソールをバラした状態で、助手席足元側から見ると分かります。


•

  シルバーの箱が純正アンプ。そこから出ているクルクル巻かれた配線が、純正アンプと純正スピーカーをつないでいるスピーカーケーブルです。

•

  ほほう。ここで純正スピーカーケーブルを捕まえるんだ。

•

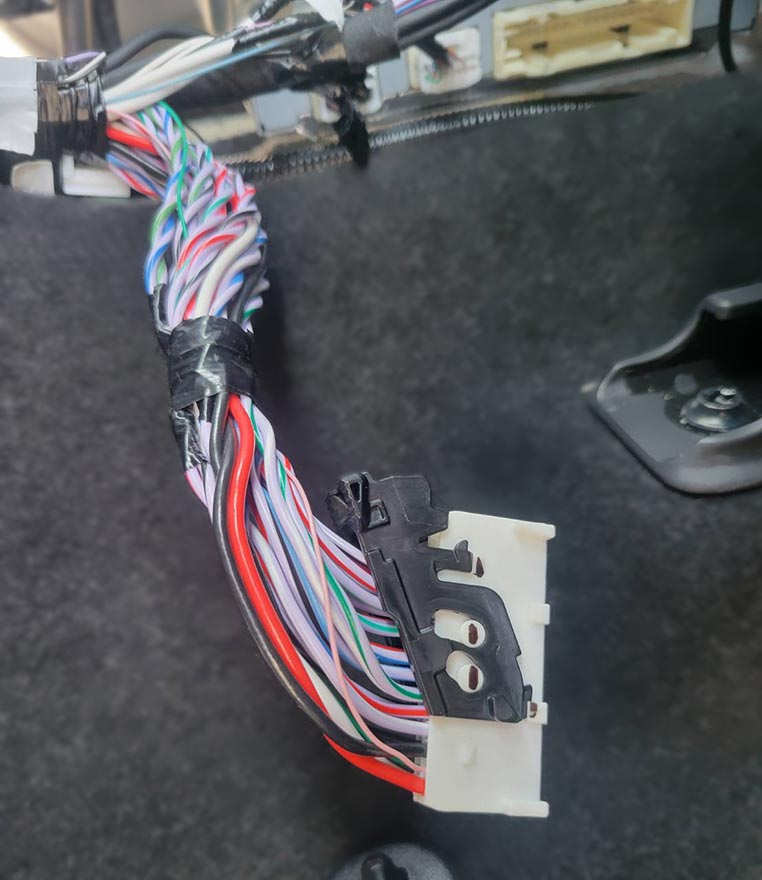

  これは純正アンプからカプラーを抜いたところです。


•

  この純正配線からスピーカー信号を取り出しますが、純正配線を加工したくない場合はこんなハーネス（↓）を使います。

•

  これは…？

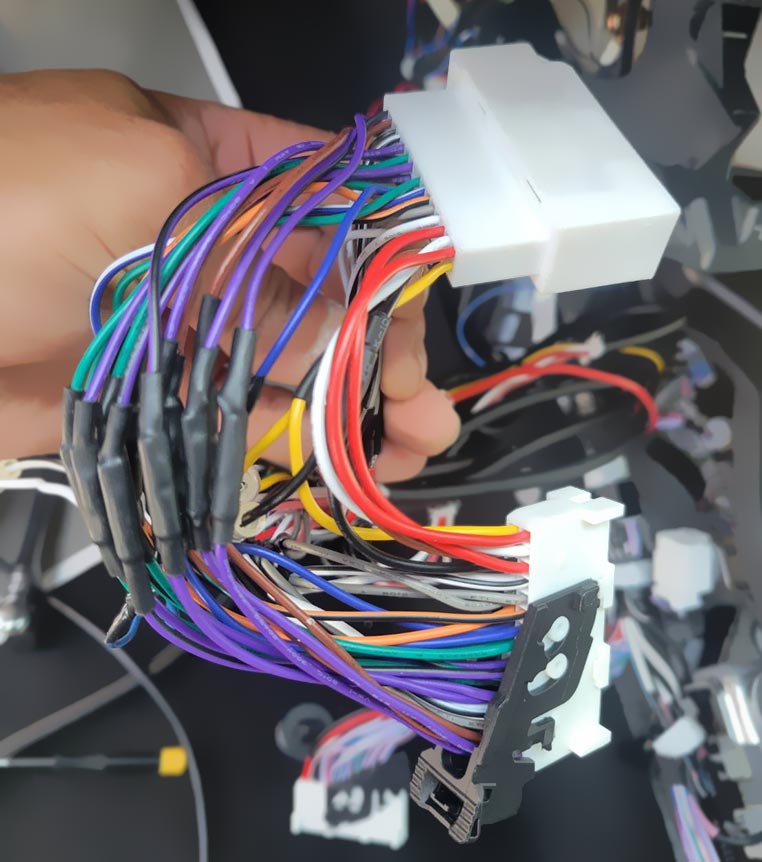

ここで使っているのはサイバーストークのサブウーファー増設用 信号取出しハーネス

---

•

  本来用途はサブウーファー増設用の、スピーカー信号取り出し用ハーネスです。

•

  これを使ってスピーカー信号を取り出す？

•

  いや。今回はサブウーファーの増設ではなく、DSPの割り込みが目的です。

•

  ふむ…。

•

  この場合は、スピーカー線の分岐で信号を取り出すのではなく、スピーカー線をいったんカット（切断）して、アンプ側の出力線をDSPの入力につなぎ、DSPの出力を車両側の線に戻す必要があります。

•

  つまりけっきょく配線を切るってこと？

•

  そうです。しかしカットするのは純正配線ではなく、後付けした中間ハーネスの方です。

•

  あ～！
  そういう狙いか。

•

  DSPを外すときには、この中間ハーネスも外すことで、純正状態に戻せますよ。

•

  ところで今回のNXもそうですが、レクサスに関しては「純正でマルチ接続」になっている例が多いです。

•

  「マルチ接続」の意味は前に勉強しました。



✔「プロセッサーのチャンネル数選び。〈マルチで鳴らす〉とは？」参照。

>>>リンク先で詳しく読む。

•

  普通は純正のスピーカー線は「右スピーカー用」「左スピーカー用」という具合に分かれていて、それが途中で分岐してツイーターとドアスピーカーにつながります。

•

  しかしレクサスは違うんだ。

•

  はい。純正アンプから、それぞれ独立した配線（チャンネル）で、ツイーターとドアスピーカーにつながっているんですよ。

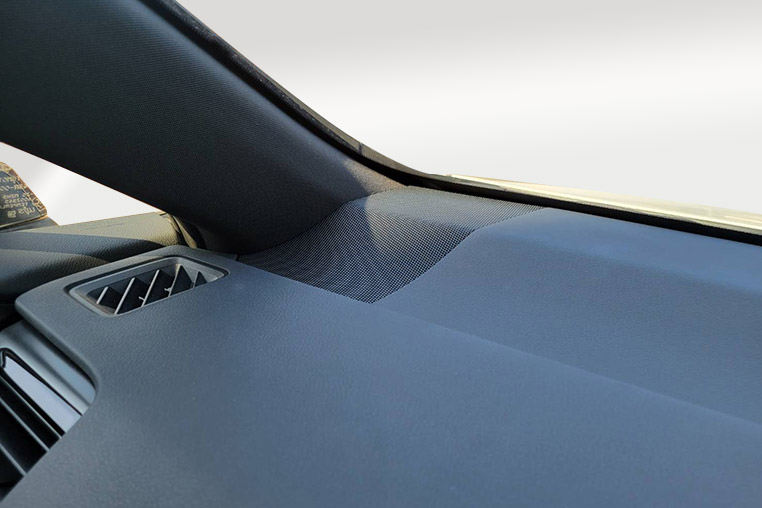

ツイーター

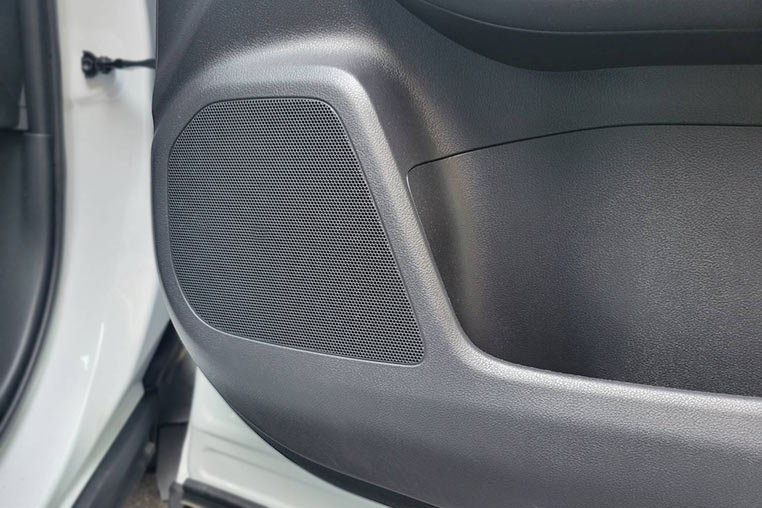

ドアスピーカー


•

  では、純正配線を活かしながら、DSPでマルチで鳴らせるってこと？

•

  そうなんです。DSPからスピーカーまでの配線は引き直ししなくて済みますね。

•

  ナルホド。

•

  純正アンプのカプラーに割り込ませた「サブウーファー増設用 信号取出しハーネス」の配線のうち、右ツイーター線・右ドアスピーカー線・左ツイーター線・左ドアスピーカー線を切断します。


•

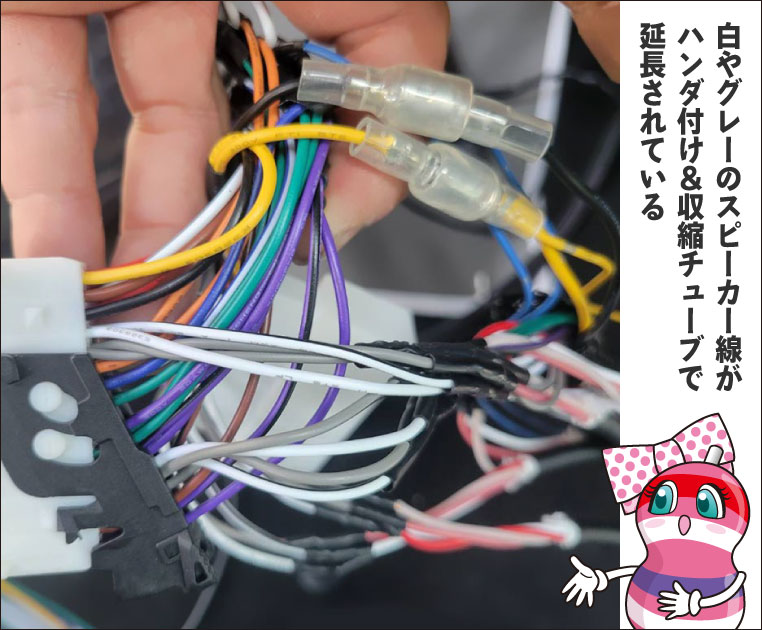

  切断したうえでアンプ側のスピーカー出力線を延長して、DSPの入力につなぎます。

•

  切った反対側の線は……

•

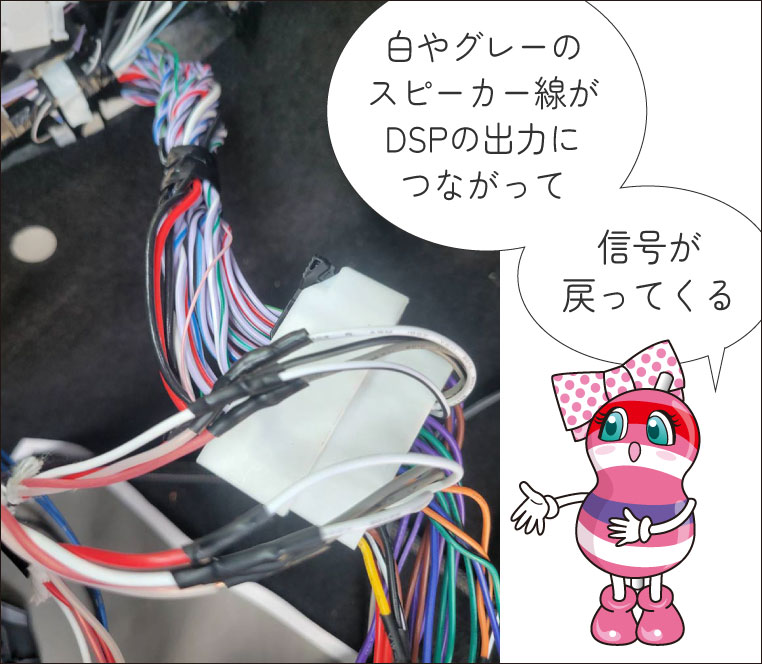

  DSPで調整した信号を戻すために、車両側（スピーカー側）の配線は、DSPの出力につなぎます。


•

  カプラーオンではなく配線加工だけど「DSPが割り込む」付け方をしている点では同じだ。

•

  今回使っている「TOON X」のDSPは4チャンネルの内蔵アンプを持っているので、それを使って左右のツイーターと左右ドアスピーカーをマルチで鳴らせます。

•

  純正配線に中間ケーブルを割り込ませたうえで、その配線を切断して、DSPを割り込ませるのがポイントでしたね。

•

  というわけで、レクサスの場合はカプラーオンとはいきませんが、純正配線無加工で「TOON X」DSPを取り付けることは可能です。

•

  今回のやり方、DIYで作業するには難しい…？

•

  まあ、ナビ裏でカプラーオン取り付けできるトヨタ車やニッサン車に比べたら、かなり大変ですよね。

•

  センターコンソールの分解が必要だしね…。

•

  そこまではちょっと……という方はぜひカーデンにご相談ください。

•

  それからメーカー側がレクサス非対応と言っている以上、車種別調整データも存在するわけがないですね。

•

  そうですね。取り付けたあと、DSPの音の調整は必要になります。そこは一般的なDSPと同じ話ですね。

•

  そこまで考えると……プロに頼むのが現実的といえるメニューかもしれません。

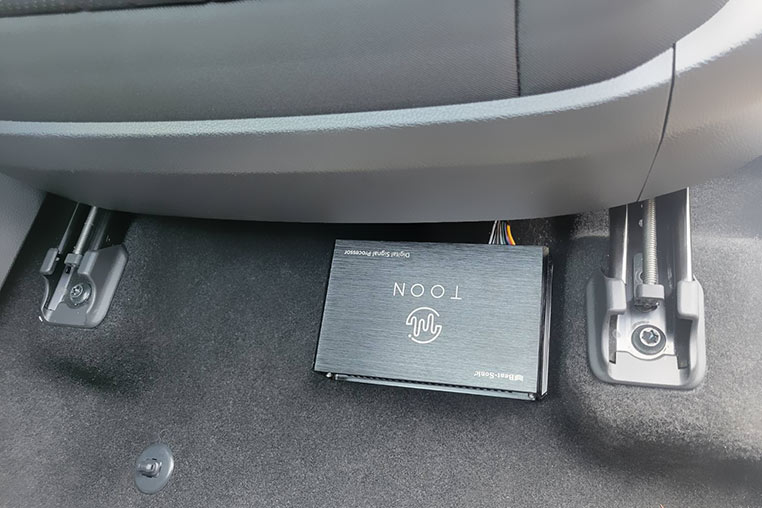

今回取り付けたDSP
