プロセッサー導入ガイド㉒

---

ディスプレイオーディオにプロセッサー（DSP）を取り付ける手もある

• 1
• 2

ディスプレイオーディオにプロセッサー（DSP）を取り付けたいという要望は、その合理的な理由が周知されれば、今後増えていくと予想される。実際に純正ディスプレイオーディオ車にプロセッサーを追加した実例を紹介。

•

  「iPhoneなどのスマホと、プロセッサー（DSP）の接続に便利な変換器」の続き。

  ●レポーター：イルミちゃん

•

  このプロセッサー連載の最初に「純正ナビにプロセッサー（DSP）を追加するのはアリ」だと解説しましたが……今回はその応用とも言える話題。

  ●アドバイザー：カーデン 佐伯研究員

•

  と言うと？

•

  ディスプレイオーディオにプロセッサーを追加しようと思います。

•

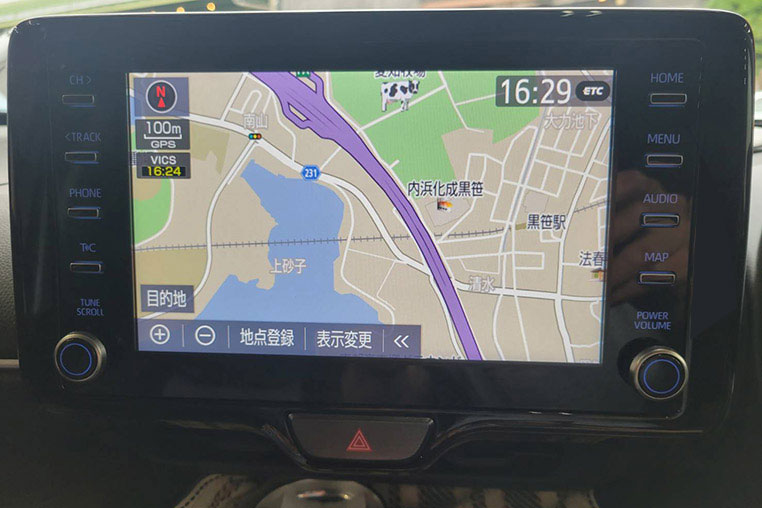

  おお…！ 今どきのトヨタ車にとっては「純正ナビ＝ディスプレイオーディオ」ですもんね。

•

  そしてディスプレイオーディオは、社外ナビに交換するのがカンタンではないだけに「プロセッサーを追加して、音質を良くする」のは合理的なやり方ではあります。

•

  なるほど。純正のままだと社外ナビのような調整機能は持っていないし、社外ナビ交換の敷居も高い。まさにプロセッサーの出番とも言える。

•

  そういうことです。

•

  ……でもディスプレイオーディオにプロセッサーの追加って、普通にできることなの？

•

  今回はヤリスクロスで実際にやってみましたので、それを例に説明していきましょう。


•

  この車はもともとカーデンのお客さんで、スピーカー交換とデッドニングは以前からやっていたのですが、今回プロセッサーやサブウーファーを追加しました。

•

  ステップアップですね。

•

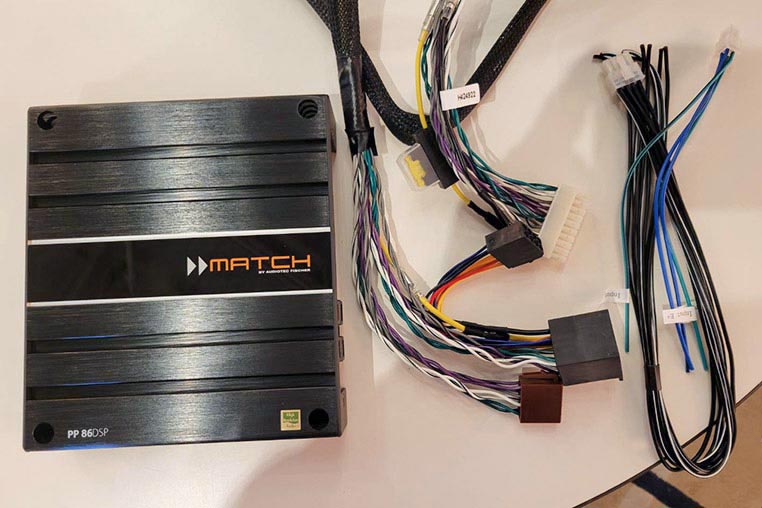

  取り付けたプロセッサーは、MATCH（マッチ）のPP-86 DSPという機種です。


•

  おや？ 以前にヘリックスを推していた佐伯研究員ですが、今回マッチを選んだ理由は？

•

  シート下にプロセッサーを収めるのが大前提だったので、筐体が小さめのマッチは都合が良かったんですよ。

•

  ホントだ。

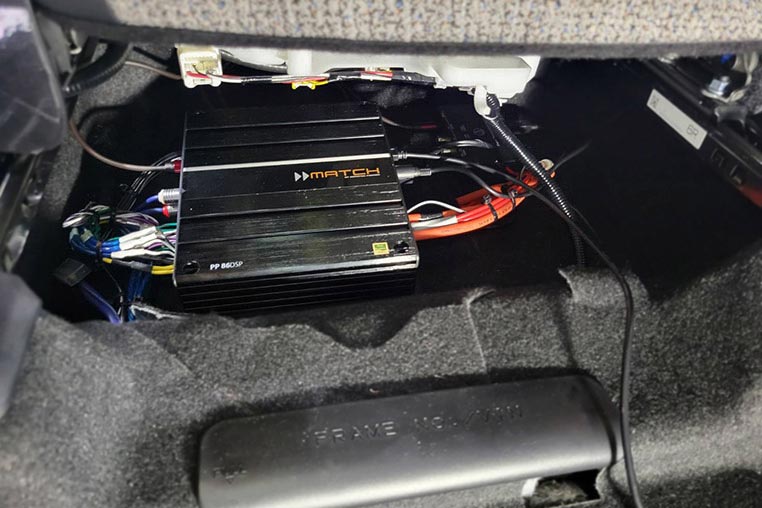

  シート下に余裕で収まるサイズ。


•

  ヤリスクロスのシート下を例にすれば、余裕を持って収まっています。

•

  設置性の良さは意外と重要なポイント。

•

  それからマッチのプロセッサーの特長は、トヨタ車用とかニッサン車用とかホンダ車用といった具合に、カプラーオンのハーネスがオプションで用意されていることです。

•

  ほほう。

•

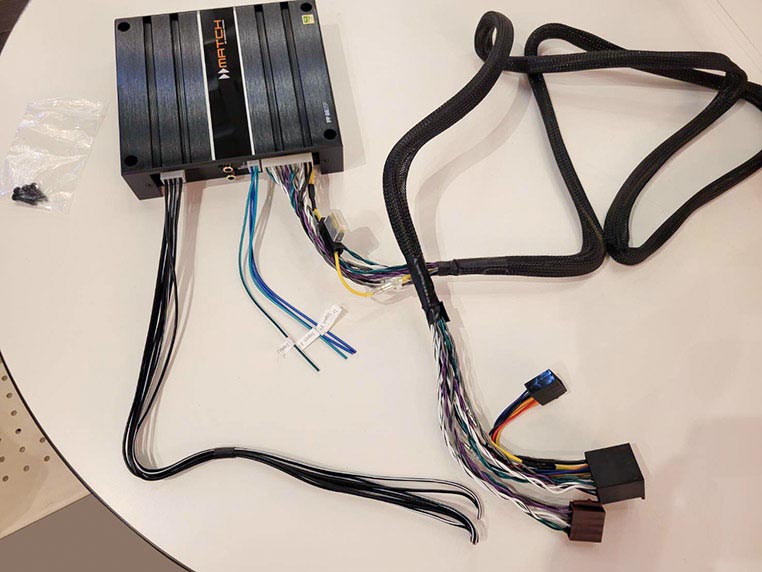

  プロセッサー本体側のハーネスをつなげるとこうなります（↓）が、一番長いハーネスがそのままナビ裏まで届くんですよ。


•

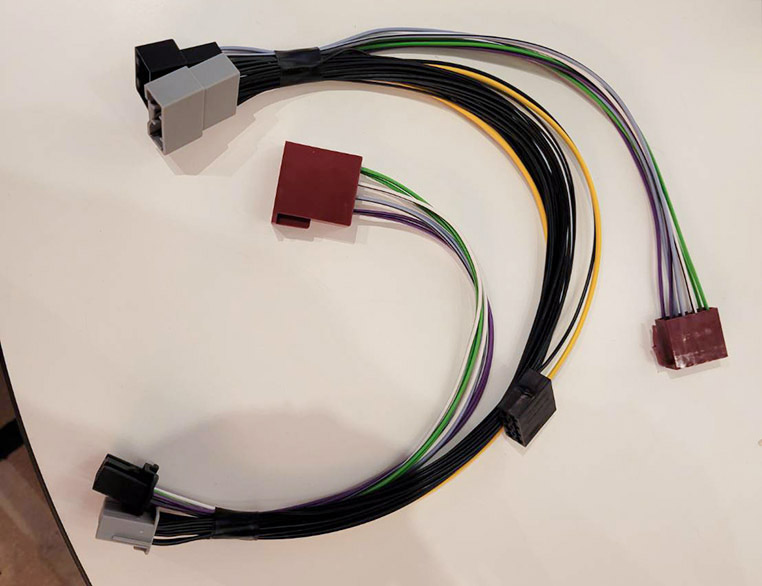

  さらにオプションでディスプレイオーディオ専用のケーブル（↓）が設定されています。


•

  この黒とグレーのカプラーが、ディスプレイオーディオ裏の純正カプラーに割り込みます。

•

  フムフム。

•

  そして反対側の茶色のカプラーが、プロセッサー側のハーネスとつながります。

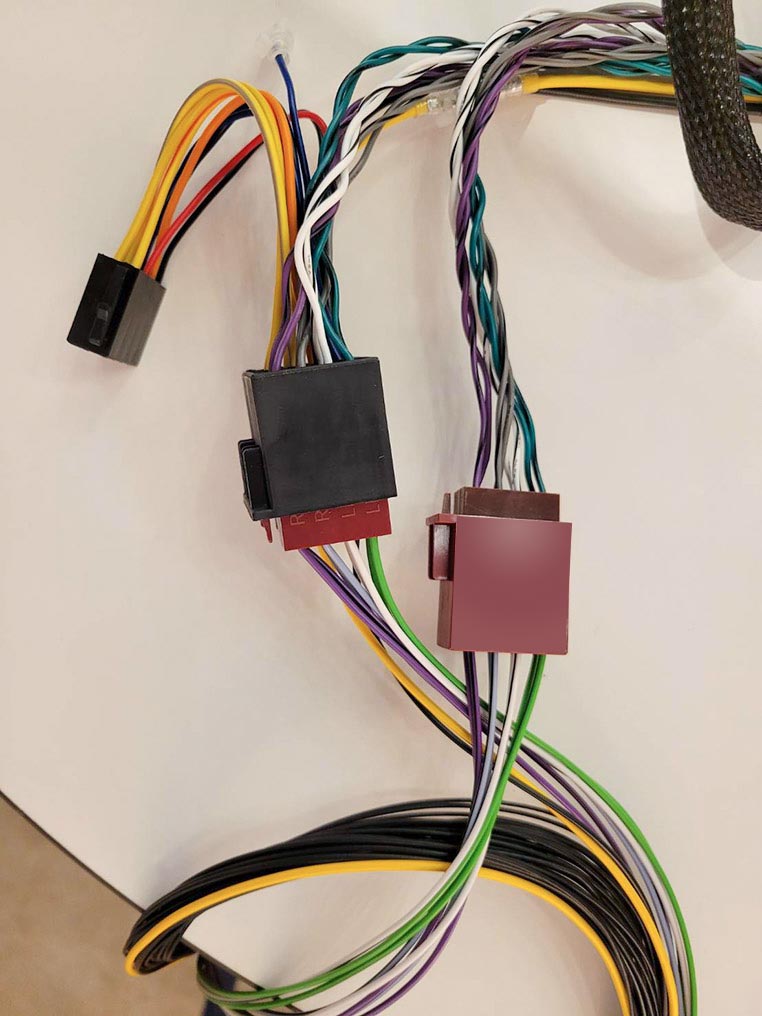

マッチのプロセッサーの付属ケーブルと、ディスプレイオーディオ専用ハーネスを接続した。

---

•

  これで、プロセッサーに必要なディスプレイオーディオのスピーカー信号などが、カプラーオンで取り出せます。

•

  ほええ。カーオーディオもカプラーオンの時代なのか。

•

  ただ、べつにこういったハーネスが付いていないプロセッサーでも、配線加工すればディスプレイオーディオに取り付けはできますけどね。

•

  佐伯研究員みたいなプロからしたら、どっちでもいいよってこと？

•

  まあ、そうですね。それにカプラーオン取り付けできるプロセッサーとはいっても、実際には一部は配線加工しています。

•

  カプラーオンなのに配線加工って……どういうこと？

•

  プロセッサーの本領を発揮するためには「各ツイーターやドアスピーカーに、独立したチャンネルで接続（マルチ接続）したい」。それについては前に勉強しましたよね。



「プロセッサーのチャンネル数選び。マルチで鳴らす、とは？」参照。

•

  しかし、ディスプレイオーディオ裏の純正配線に単にカプラーオンで割り込むだけでは、ツイーターとドアスピーカーを単独制御できませんので。

•

  あ、そうか。純正配線がネットワーク経由で分岐するのは、そのあとですもんねぇ。

•

  単にカプラーオンで割り込むだけでは「右ツイーターと右ドアスピーカーが、セットで調整されてしまう」状態になります。

•

  カプラーオンではマルチ接続にはならない。

•

  そういうことですね。ただ、そうはいっても「配線加工を最小限に抑える」意味で、マッチのプロセッサーは取り付け性が良いとは言えます。

•

  それでは実際に、ディスプレイオーディオにプロセッサーを取り付ける作業を見ていきましょう。
