電源、入力、出力の違いが分かれば、電装品取り付けのスキルが上がる

電装品の配線は「電源」「入力」「出力」に大別できる。この3つの用語の違いが分かるだけで、電装DIYのスキルが上昇する。なんとなく知っているけれど、やや曖昧だった人も、ここで押さえておこう。

•

  今日は「電源」「入力」「出力」について、勉強しておきましょう。

  ●アドバイザー：CEP 服部研究員

•

  なにそれ？

  ●レポーター：イルミちゃん

•

  電装品には、だいたい「電源線」「入力線」「出力線」の3種類が出てくるんですよ。

•

  プラスとマイナスじゃなくて？

•

  ……それとは別の話ですね。LED取り付けならその2本で済みますが、電装品はそうはいきません。

•

  ……そういえば、コムエンタープライズの電装品には配線がいっぱい出てきますよね。

•

  そうなんですけど、それを整理すると「電源」「入力」「出力」に分かれるんですよ。

•

  ふぅーん。

•

  反応が薄いですけど、この3つの違いを知っておくことはけっこう大切なことです。

•

  そうなの？

•

  それぞれに注意点が違うし、トラブルシューティングにも役立ちます。DIYのスキルアップにつながりますよ。

•

  ホホウ。

•

  ここでは、ウェルカムランプキットの配線を例に説明しましょう。

•

  ウェルカムランプキットって？

•

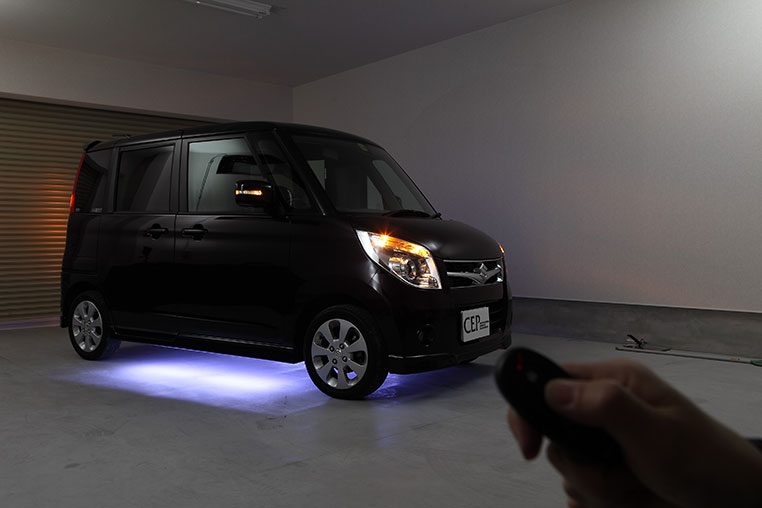

  車をアンロックしたときと、エンジン停止したタイミングで、後付けLEDを光らせる目的の電装品です。


•

  後付け電装品を、純正っぽく制御できますね。これはいいな。

•

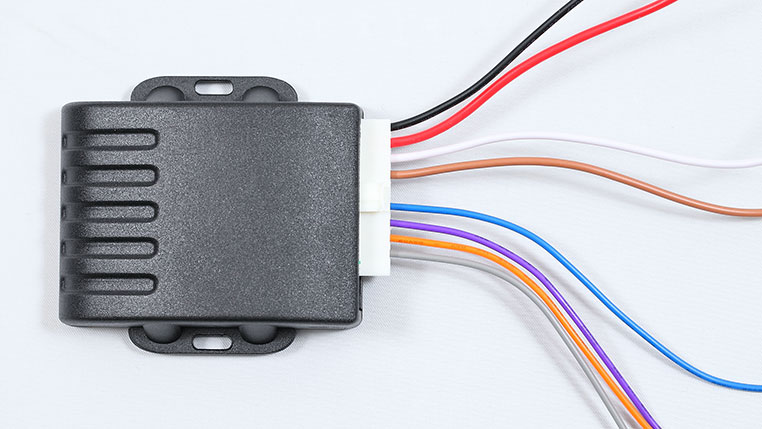

  で、そのウェルカムランプキットの配線はこれだけ出てきます。


•

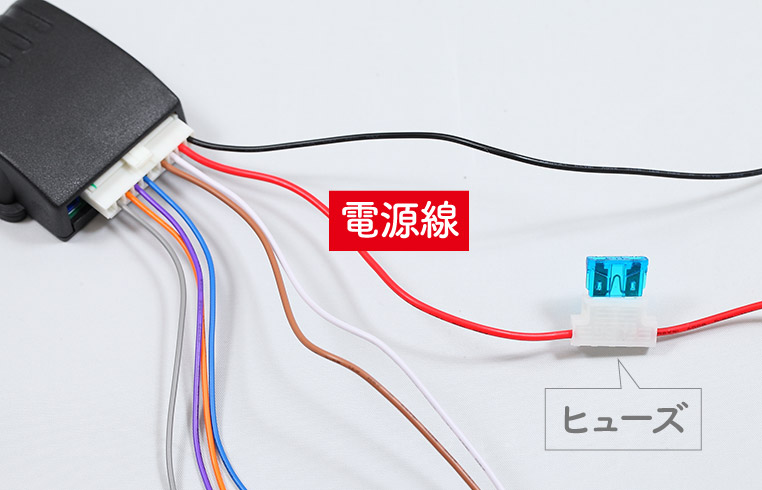

  コムエンタープライズの電装品の場合はまず、赤と黒が「電源線」です。

•

  では、3種類の配線のうち、まず電源から教わっていきましょう。

•

  「電源線」とは、後付けの電装品を動かすための電力を供給する線です。

•

  名前の通りですね。

•

  電装品によって使う電力には差があります。

•

  ふむ。

•

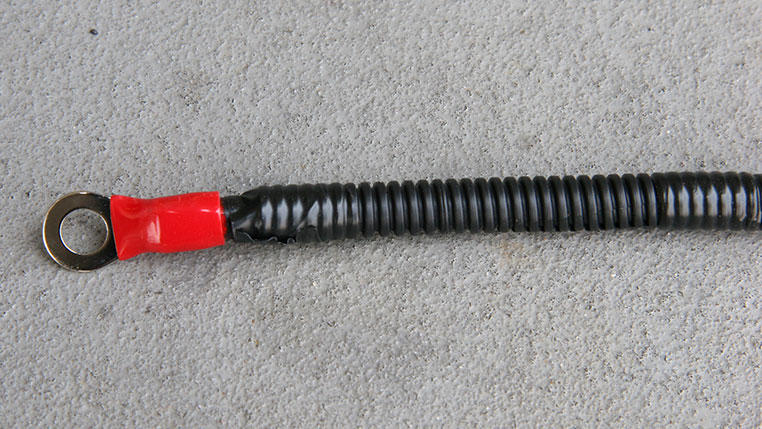

  例えばパワーアンプなど、すごくパワーを使う電装品では太い電源線を使ったりします。


•

  まあパワーアンプの場合はバッ直で取りますが、そこまではしない一般的な電装品でも、電源容量の大きいところから取るのが基本です。

•

  容量の大きい小さいって、どう判断するんですか？

•

  純正配線から分岐で取る場合には、その配線の太さがひとつの目安となります。

•

  そういえば、以前にも「細線から電源を取らないほうがいい」という話が出てきましたね。



✔「細線、中線、太線の違い。配線から電源取り出しするならどれ？」参照。

>>>リンク先で詳しく読む。

•

  「大は小を兼ねる」ので、小さい電装品の電源を、太線から取るのは問題ありませんが、逆はマズイです。

•

  細線に電源線をつなぐと？

•

  車両側のヒューズが飛んだり、電装品が正常動作しなかったりします。

•

  電源線はつなぐ相手を慎重に選んだほうがいいってことですね。

•

  そうです。電源線にはプラスとマイナスがあって、マイナス線はボディアースするので問題は起こりませんが、プラスの電源線をつなぐ相手は、慎重に決めましょう。

•

  でもどのくらいの電気が流れるかは電装品によるんでしょ？

•

  ですね。その電装品が何アンペア使うのかは、「消費電流」としてスペックに書いてあることが多いです。

•

  ふむ。

•

  もしくは「消費電力」で書いてある場合は、12（※車の電圧）で割り算すれば、消費電流が分かります。

•

  それだけの電流が、「電源線」には流れるんだ。

•

  スペックに書いていなくても、電源線に付いているヒューズの容量も目安にはなります。

•

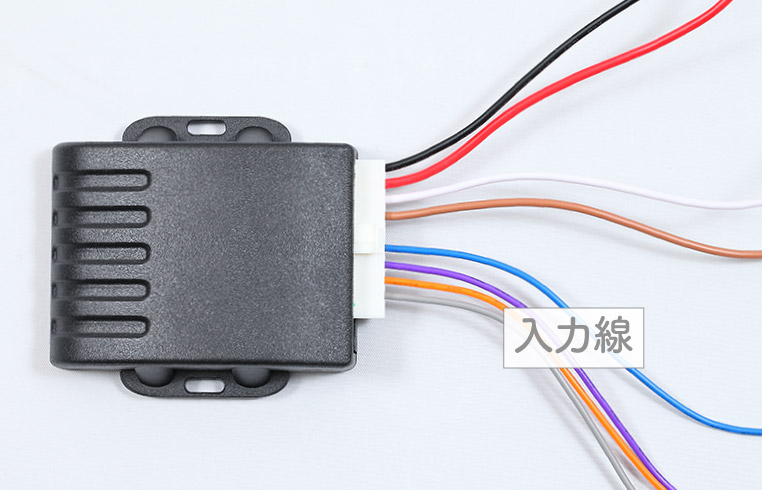

  次は「入力線」。ウェルカムランプキットを例にすると、4本出てきます。


•

  「入力線」っていっぱいあるんですね。

•

  ウェルカムランプキットの例だと、「ロック線」「アンロック線」「ACC電源」「ドア開閉検知線（ドアカーテシ線）」につなぐ4本は、すべて「入力線」です。

•

  ……ちょ、ちょっと待った。

•

  なにか？

•

  ACC電源は電源線じゃないの？ 「エーシーシー電源」って言ってるじゃん。

•

  ウェルカムランプの場合は、電源線ではなく入力線として、ACC電源が必要なんですよ。

•

  そのへん、初心者にはちょっと紛らわしいかも。

•

  そうですね。電装品の中にはACC電源を電源として使うモノもありますが、ウェルカムランプキットは違います。

•

  電装品によるんですね。

•

  「入力線」というのは、ようするに電装品のトリガー（引き金）になる線のことなんですよ。

•

  トリガー？？？

•

  例えばロック線から電気が流れてきたら、「あ、いまロックされたな」ってことが電装品に伝わります。

•

  フムフム。

•

  ようするにユニットが、車の状態を情報として知るための線が「入力線」なんですね。

•

  じゃあ、ACC電源を入力線として使うイミはなに？

•

  ウェルカムランプキットの例でいうと、エンジンオフのタイミングを知りたいから、ACC電源線を取るんです。

ACC信号オフを検知して、LEDを点灯させる目的


•

  それで車から降りるときにも、LEDが光るんだ。

•

  あくまでも、情報を知るために取っている線で、それを電源（メインパワー）としては使っていません。

•

  なるほどね。

•

  だから、基本的には、（電装品の設計によるとはいえ）小さな電流しか流れません。

•

  単なる合図みたいなものだから、大電流を取る必要はないですね。

•

  そうなんです。「入力線」は少ししか電気を取らないように設計するのが普通です。

✔ ユニットの設計次第な面はあり、出来の悪い製品だと無駄に電気を取るケースもあり得るが、マトモなメーカーの電装品ではあり得ない。

•

  なるほど、なるほど。

•

  だから、「入力線」をつなぐ相手は細線でも問題ありません。

•

  「電源線」をつなぐときのように、気を遣う必要はないわけか。

•

  ですね。電装品の説明書に「ACC電源につなぐ」という指示がある場合でも、それが「電源線」なのか「入力線」なのかで違うってことです。

•

  そのへんは、機械的にやってしまう人が多そうですが……

•

  でも、電源として取ることが目的なのか、入力信号として欲しいだけなのか、この違いを意識できると無用なトラブルを避けられます。

•

  では、残る「出力線」はどうなのか？

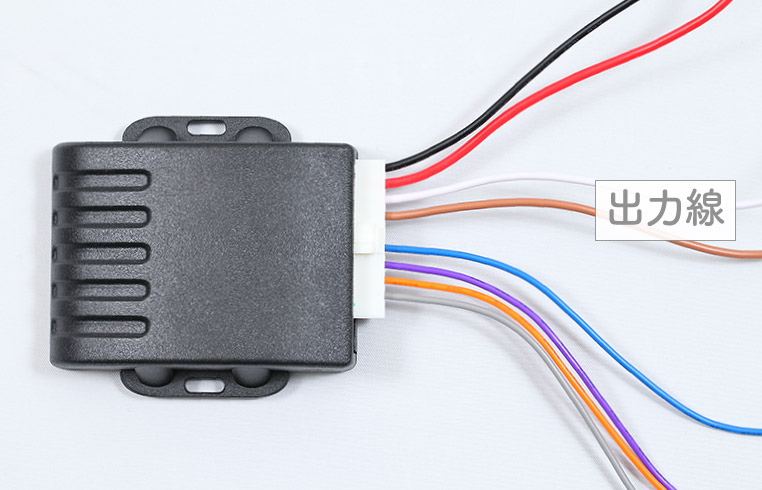

ウェルカムランプキットを例にすると「出力線」は残りの2本です



•

  出力線とはなんですか？

•

  電気を出力する線ですね。
  プラス出力の電装品の場合は。

•

  プラス出力？

•

  プラス出力とマイナス出力というのがありますが……

•

  ？？？

•

  ……ってなるので、その説明は後回しにするとして、とりあえずウェルカムランプキットの場合は、出力＝「電気を出力する線」です。

•

  出力ってどこに？

•

  ウェルカムランプキットの場合は、後付けしたLEDにつなぐ線のことですよね。

•

  そっか。
  後付けLEDを光らせるのが目的のユニットだから。

•

  そういうことですね。キーレスだったらウインカーを光らせるための線が「出力線」になります。

•

  なるほどね～。

•

  で、「出力線」の注意点は「容量がある」ってことですね。ウェルカムランプキットだと、50Wまで対応しています。

•

  その限界容量を超えてつなげたらダメなんだ。

•

  ハイ。「入力線」では容量を意識する必要はありませんが、「出力線」では重要な注意点です。

•

  なるほど。

•

  今回説明した「電源」「入力」「出力」の3つの違いが分かっていると、取り付けた電装品が動かない、なんていう時のトラブルシューティングにも役立ちます。

•

  どういう風に役に立つの？
