整流ダイオードを並列接続する意味は…？

整流ダイオードの並列接続を解説。整流ダイオードの直列接続と並列接続の違いがわかると、片方だけ知っているよりも「なるほど〜」と理解しやすくなる。

•

  「整流ダイオードを直列接続する意味は…？」の続き。

  ●レポーター：イルミちゃん

•

  前回は、整流ダイオードを直列に2個つなげば、電圧降下する分も倍増するという話をしました。

  ●アドバイザー：エルパラ 平川研究員

•

  無事にLEDテープにかかる電圧を、12Vを切るところまで落とせました。これで過電流が防止できる！ 長持ちするね。

•

  でもせっかくですから今回は、整流ダイオードの並列接続についても解説しておきます。

•

  ヘっ、ヘイレツ……!?

•

  並列とか言うと、そうやって構える人もいますが……

•

  ま、まあ、前回の直列のほうは、2本連続で並べるだけだからカンタンだったけど……あまり電気のことを分かってるわけじゃないんで。

•

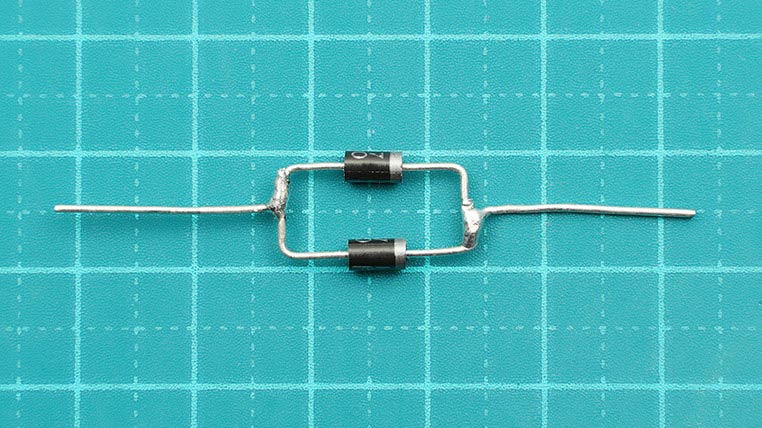

  並列接続とは、こうやって接続することです（↓）


•

  ほほう。
  これが並列というものか。

•

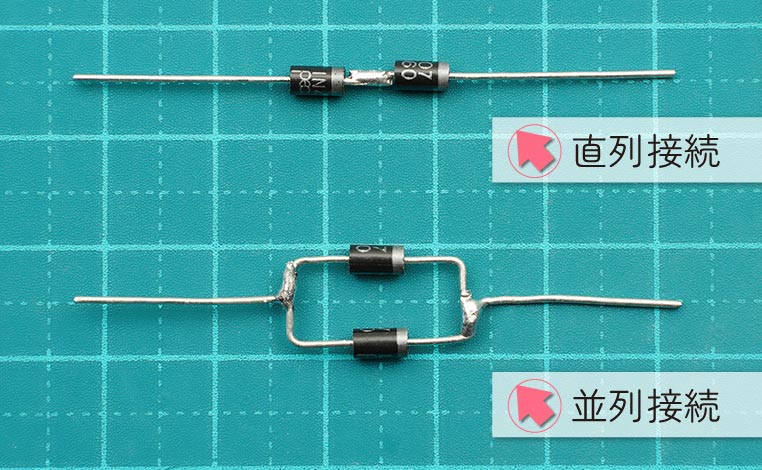

  直列接続と並列接続の違いは、並べて比較すればカンタンなことです。


•

  並列は平行して2本に分かれているんですね。「東名」と「新東名」みたいな。

•

  そういうカンジですね。

•

  ……で、整流ダイオードを並列につなぐと、なにが起こるの？

•

  並列に2本つなぐと、ひとつあたりに流れる電流が半分になるので、容量が2倍になります。

•

  おお…！ 東名と新東名を走る車に分散するイメージ。

•

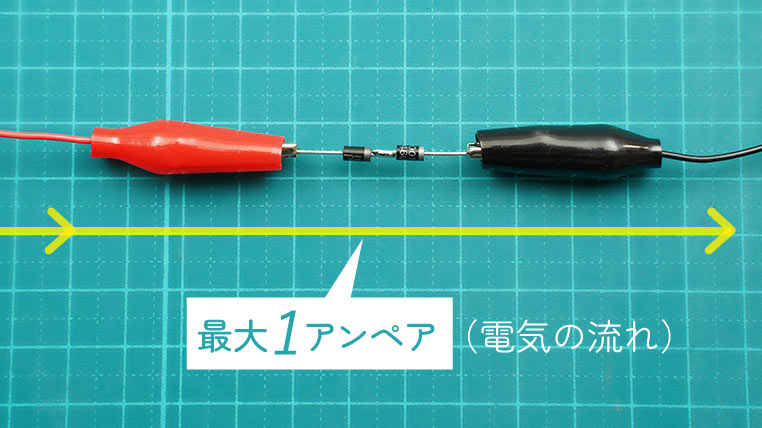

  たとえば1アンペアの整流ダイオードを直列接続した場合の「容量」は、何個付けてもあくまでも1アンペアです。


•

  実際にはマージンを取ったほうがよいので、1アンペア流せると思わないほうがいいですけどね。

•

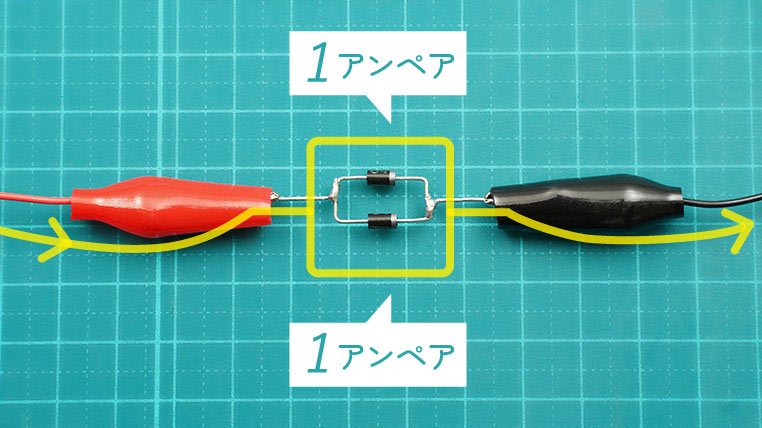

  では1アンペアを並列につなぐってことは……


•

  容量としては、2倍の2アンペアになります。

※ただしこれは最大値であって、実際にはマージンが必要。

---

その点は1本でも2本並列でも同じことなので、実質容量も2倍になる。

•

  ナルホドー！

•

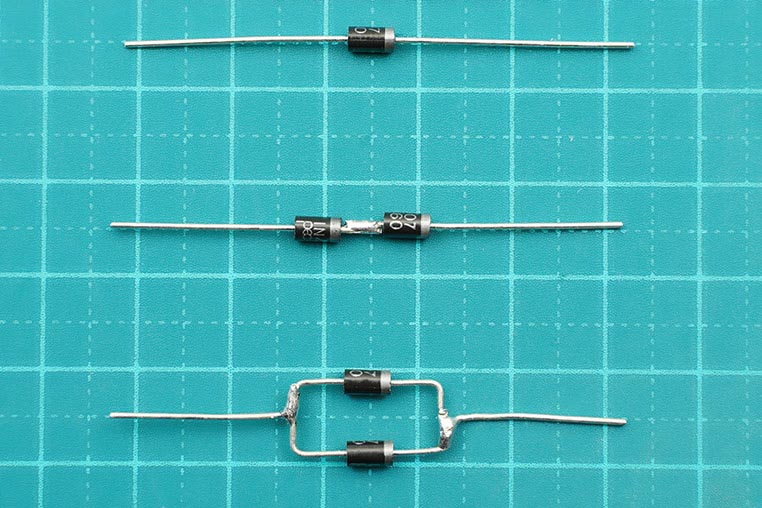

  まとめると整流ダイオードは、つなぎ方でこのような効果が得られます。

✔ 直列に2本つなぐと、電圧降下が倍になる

---

✔ 並列に2本つなぐと、容量が倍になる

•

  実際に測定してみても、理論通りの効果が得られていることが確認できます。

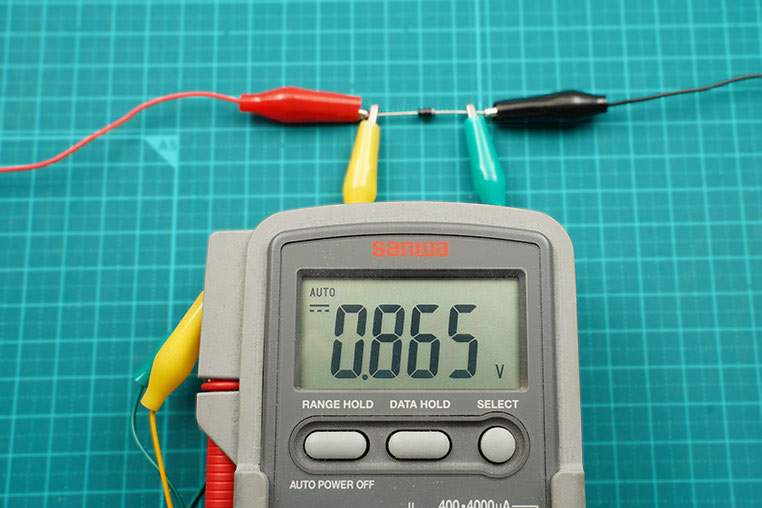

1本分

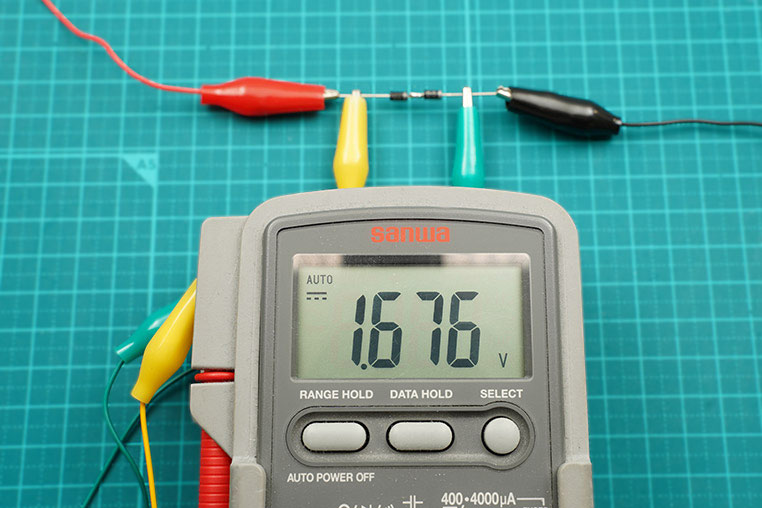

2本直列

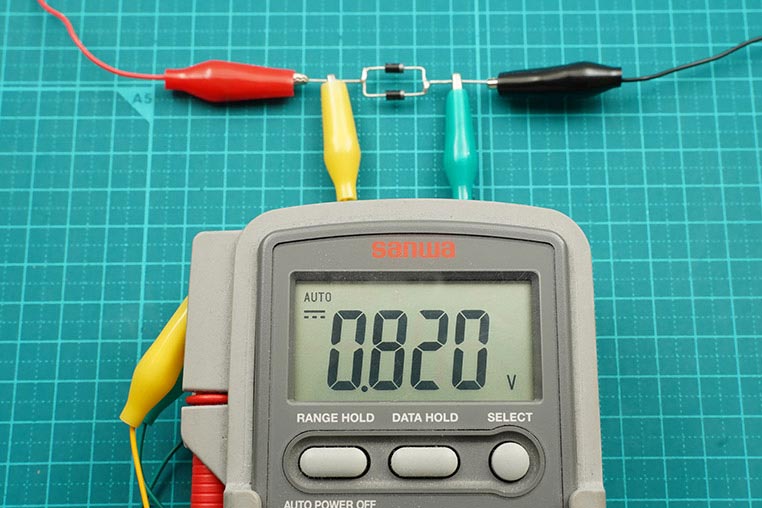

2本並列


•

  並列に2本つないだ場合、容量は倍になりますが、電圧降下分としては1本のときと同じです。

•

  ……だとすると並列接続は、今回の目的である「LEDテープを車につけても長持ちさせる」っていう話には関係ないのかな？

•

  その目的とは無関係なんですけど、使用するLEDテープの消費電力によっては、この並列接続が役に立つ場面もあります。
