整流ダイオードを直列接続する意味は…？

整流ダイオードの直列接続。その効果は電圧降下が倍増することで、過電流の防止が目的だ。そこでLEDテープに整流ダイオード2本を直列に接続して電圧を測り、狙いどおりに電圧が下げられるかどうかを実験した。

•

  一般的なDC12V仕様のLEDテープを、安心して車で使うやり方を、今回も学んでいきます。

  ※前段は「整流ダイオードの電圧降下を利用して、電圧を下げるテクニックと、その使い道」参照。

  ●レポーター：イルミちゃん

•

  前回は、整流ダイオードを電圧降下させる目的で使う方法を解説しましたが……

  ●アドバイザー：エルパラ 平川研究員

•

  しかし、車の電圧（13.8V）を、LEDテープに合わせた12Vまで落とすには足りませんでした…。

•

  そういう場合は、整流ダイオードを直列接続するのです。

•

  ……チョクレツ？

•

  このように接続します（↓）


•

  向きを揃えて連結しただけですね。

•

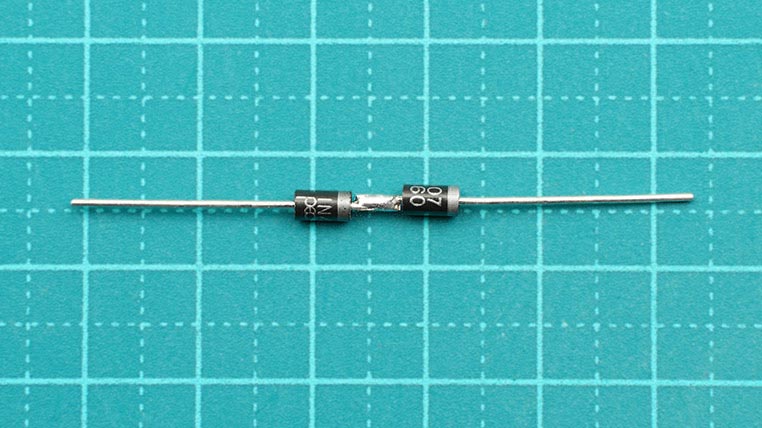

  これが整流ダイオードを2本直列接続した状態です。

•

  電気の逆流防止に使う整流ダイオードは、ふつうに考えたら1本でよいイメージですが、2本直列で並べるとなにかいいことがあるのか。

•

  これまさに、電圧降下が目的で使う場合に出てくるつなぎ方なのです。

•

  ふむ。

•

  1本あたりで0.6～0.8Vの電圧降下が見込めるのに対して、2本の整流ダイオードを直列で付ければ、約1.2～1.6V程度は電圧が下がることになります。

•

  2本で効果が2倍になるんだ！

•

  そうなんです。
  実際に測定してみましょう。

整流ダイオード1本



整流ダイオード前後の電位差を測っているので、これがつまりは「電圧降下した分」。

•

  多少の個体差はありますが、今回の整流ダイオードは1本で0.8V強、電圧降下しています。

•

  次は、今回のテーマ・2本直列接続した整流ダイオード。

整流ダイオード2本直列接続


•

  なんと！ 1.6V台の電圧降下をカクニンしました！

•

  これが整流ダイオードを複数本、直列接続する狙いです。

•

  では、実際にLEDテープにかかる電圧を下げる実験の続きをやってみましょう。

•

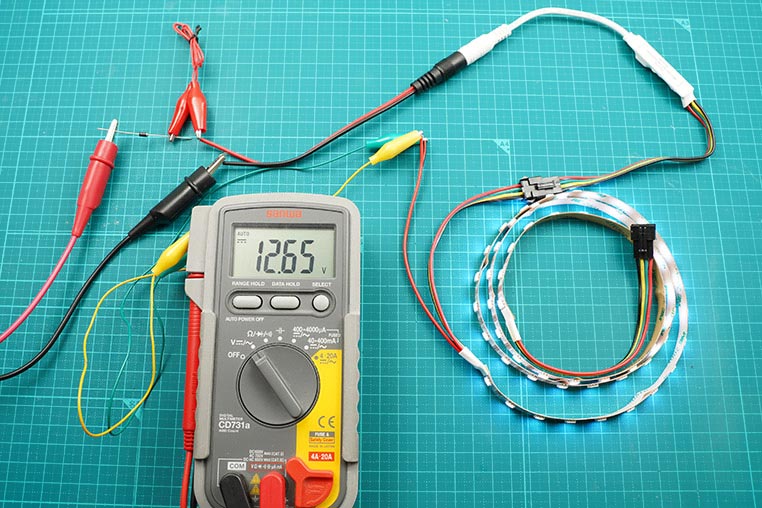

  前回結果のおさらいですが、整流ダイオード1本だと、13.5Vが12.6V台まで下がっていました。


•

  そして、整流ダイオードを2本直列した状態で割り込ませた場合。


•

  おお…！

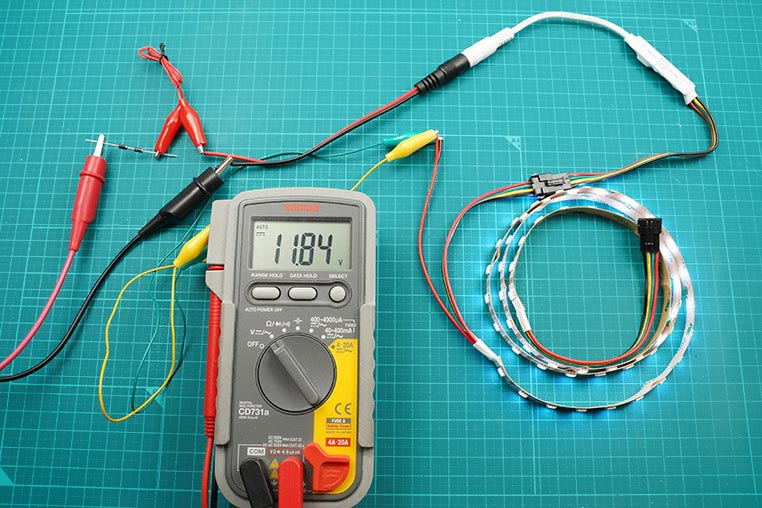

  11.8Vまで下がりました

•

  この方法ならば、車の電源が13.8Vだとして、12V付近まで下げられるわけです。

•

  これで、車に取り付けたときに12V仕様のテープLEDに対して過電流気味になるのを防げる。

•

  そういうことですね。

•

  こんな方法があったとは…。

•

  昔からこういうやり方は案内しているんですが、まあ、手間がかかるのでやる人は少ないです。

•

  でも細かいことが気になるタイプの人には、ピッタリですね。

•

  ちなみに、整流ダイオードには並列接続するという使い方もあります。

•

  それ……今度はなにが起こるのでしょう？
