Neo Pixel（ネオピクセル）LEDテープの光らせ方
今、最も最新型のLEDであるNeo Pixel（ネオピクセル）を搭載したLEDテープと、その光らせ方を解説。LEDテープは知っていても、Neo Pixel（ネオピクセル）LEDを知らない人はまだまだ多いので、先取りで知識を入れたい人にオススメ。
Neo Pixel（ネオピクセル）LEDテープとは？
-
今日は最新型のLEDテープである、Neo Pixel（ネオピクセル）LEDテープの光らせ方について解説します。
●アドバイザー：エルパラ 平川研究員
-
「ネオピクセルって何？」という人は、下記記事から先に読んでください。
●レポーター：イルミちゃん
-
カンタンに言うと、ネオピクセルは1個単位で色や明るさをコントロールできるLEDです。
-
それをたくさん搭載しているのが、ネオピクセルLEDテープ、ということですね。
-
普通のRGBテープLEDとどう違うのかは、光らせてみれば一目瞭然。
-

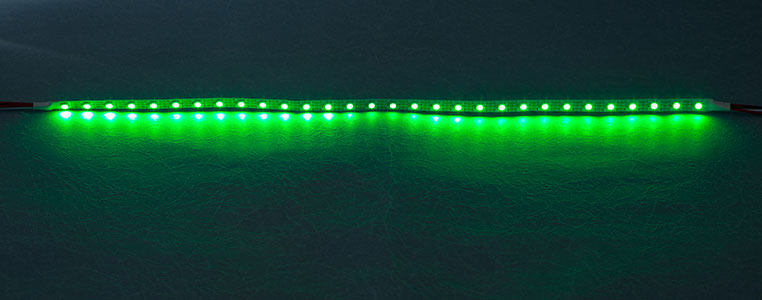

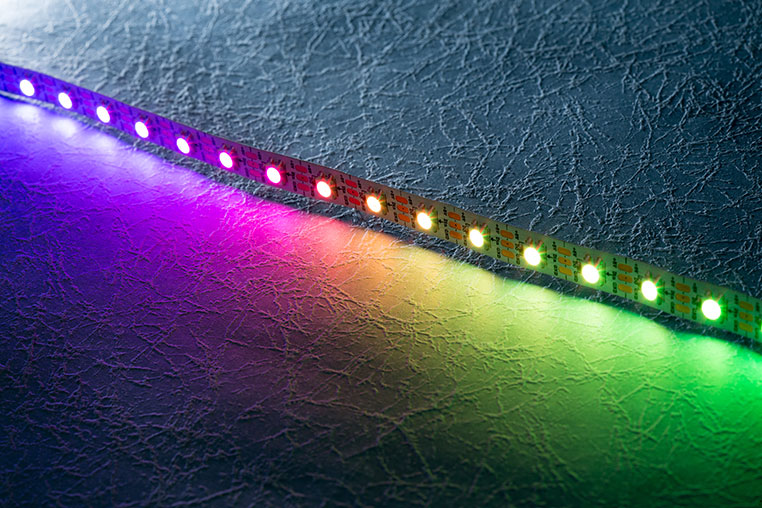

1個ずつ色や明るさをビミョウに変えられるので、滑らかなグラデーション（↓）が可能だったり……
-

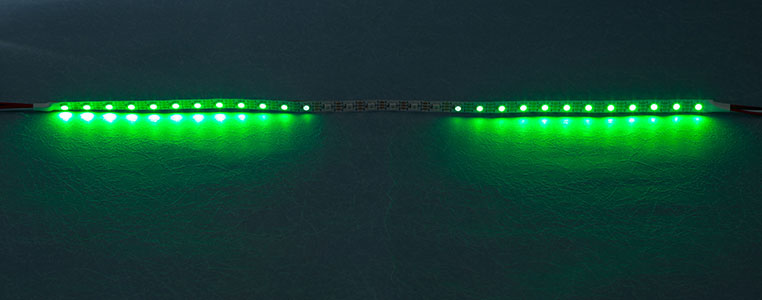

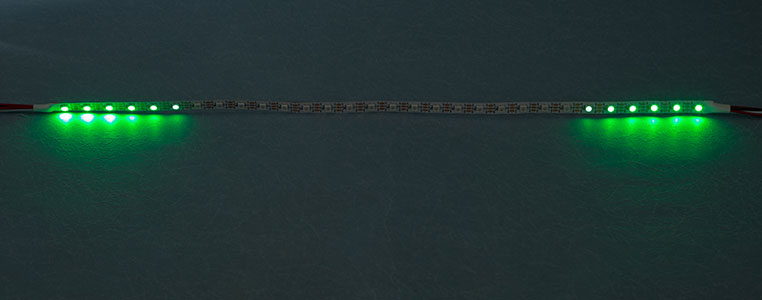

カーテンのように真ん中から開く、点灯パターンなども可能だったり……
-
普通のRGBテープLEDは、3個直列＝1ユニットで光っていたりするので、1個単位での緻密な制御はできません。
-
そうですね。ですから、LEDテープの最新トレンドとしても、ネオピクセルを搭載するタイプがメインになりつつあるのです。

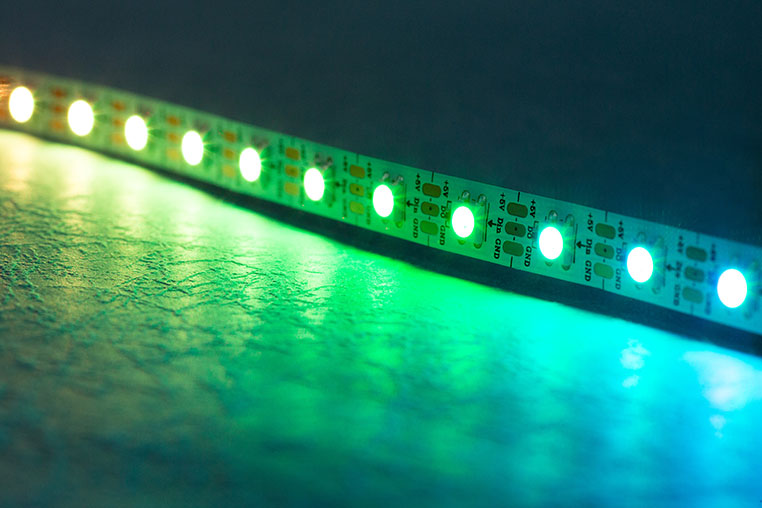

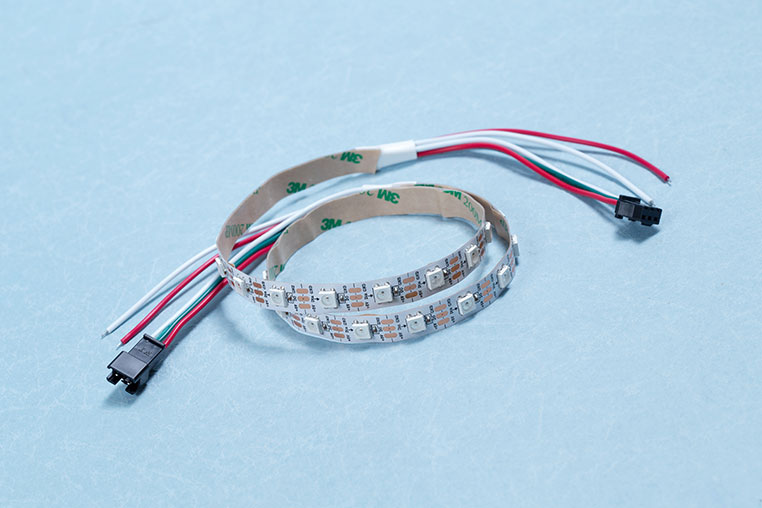

エルパラで販売しているネオピクセルLEDテープ。長さ・LED数の違いで、さまざまなバリエーションあり。
ネオピクセルRGBコントローラーの選択が重要
-
ネオピクセルLEDテープを光らせるために、必要な部品を紹介しましょう。
-
単色とは違って、LEDテープだけで光るわけではありませんよ〜。
-
まずは、ネオピクセルLED専用のコントローラーが必要。
-
ネオピクセルLED用コントローラーは、汎用品がいろいろと市場に出回っていますが、不具合が出るモノが多いので、オリジナルで設計し直した新モデルです。
-
ほほう。
-
ポイントは動作の安定性と、ネオピクセルLEDの数に合わせて、1個単位でピッタリに設定できるという点です。
-
どういうことでしょうか？
-
例えば、汎用的に出回っているコントローラーは、LED数が32個単位でしか設定できなかったりするモノもある。
-
……そうすると、何が問題なんでしょう？
-
仮にLEDテープのネオピクセル数が、50個だったとするじゃないですか。
-
フムフム。
-
32個単位での制御だとすると、その倍の64個で設定するのが近いですが……
-
フムフム。
-
でも、1〜64まで順番に点灯させるパターンだとしたらどうなるか？
-
LEDは50個しかありません。
-
その場合は、コントローラー側が51〜64を光らせている（つもりの）間は、50個点灯状態で「待ち」が発生してしまうんです。
-
あー、タイムラグができてしまうんだ。
-
そうなんです。1個単位で調整できるコントローラーを使えば、LEDテープ側のLED数が何個であっても、それに合わせることができます。
-
1個単位で設定できないと、中央から光が分かれるカーテンなども、キレイにできないことになります。
-
ちなみにLEDテープ側は、自由にカットなどできるんでしょうか？
-

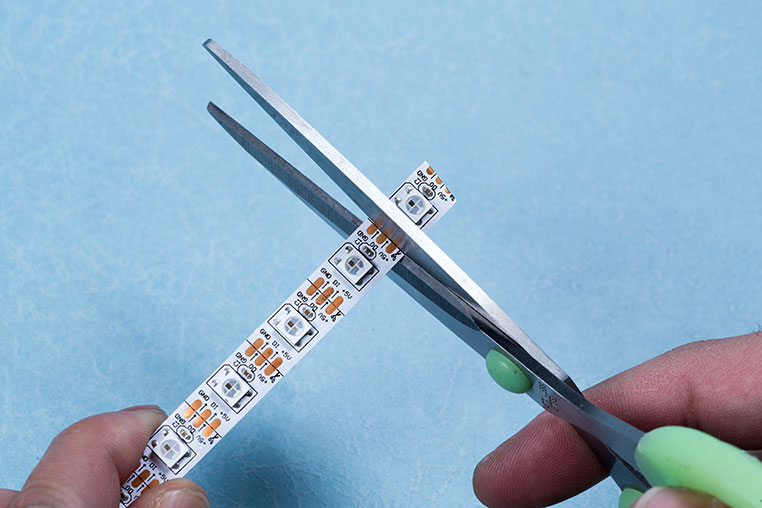

できます。ネオピクセルLEDテープの場合は、1個単位でカットすることが可能です。
-
そういう意味でも、コントローラー側も1個単位で設定できるものが欲しいところですね。

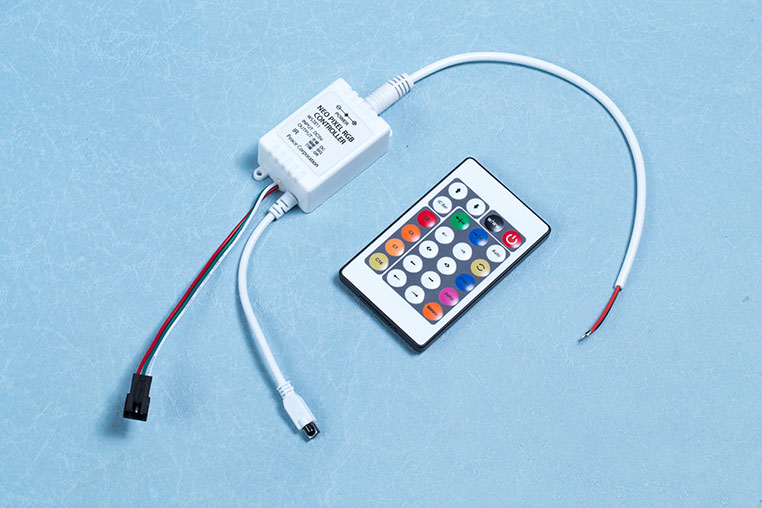

エルパラオリジナルの、Neo Pixel RGBコントローラー 24KEY
✔ 制御できる最大数が32個という意味ではない。例えば「最大2048個まで対応しているけれど、設定は32個単位」という具合だったりする。
設定モードで、LEDテープのLED数に合わせて、調整しているところ。
ネオピクセルLEDは5V仕様なので、DC5V電源が必要
-
普通のLEDテープは12V仕様のものが多いですが、ネオピクセルLEDテープは5V仕様です。
-
あれ、ということは車の電源電圧（12V）では光らないってこと？
-
そうですね。車両の電源と直結しても光りません。電圧を変換する必要があります。
-
と言うことは……
-
車で使う場合は、デコデコ（DC/DCコンバーター）が必要になりますね。
-

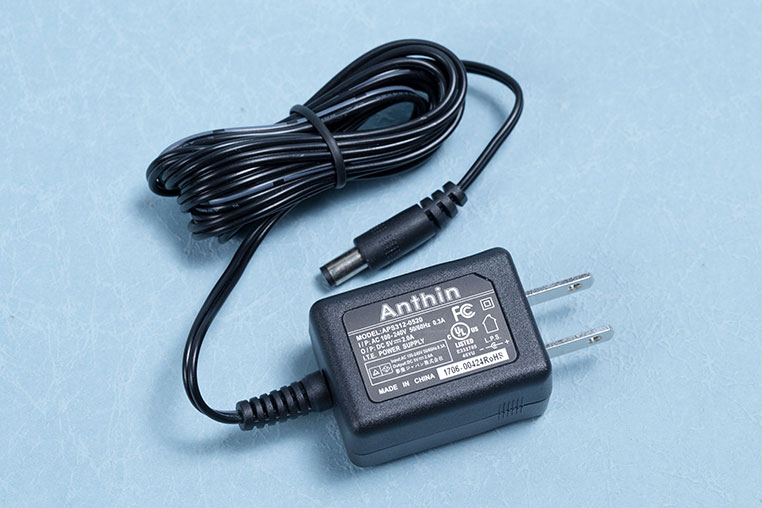

あるいは、家庭用のコンセント（AC100V）から電源を取りたいとすれば、AC100VからDC5Vに変換するアダプターが必要になるということです。
-
なるほど、こういうのを使えば、車でも家庭のコンセントでもネオピクセルが光るんだ。
エルパラで販売している、DC/DCコンバーター 12V to 5V 3A（6261）
車でネオピクセルLEDテープを光らせる配線方法
-
最後に、実際に車につなぐときの配線方法を紹介します。
-
その場合は、こんな部品を併用すると便利です。
-
上のコードはかたほうがコントローラーと直結できるDCプラグになっています。
-
つまり差し込むだけ。
-

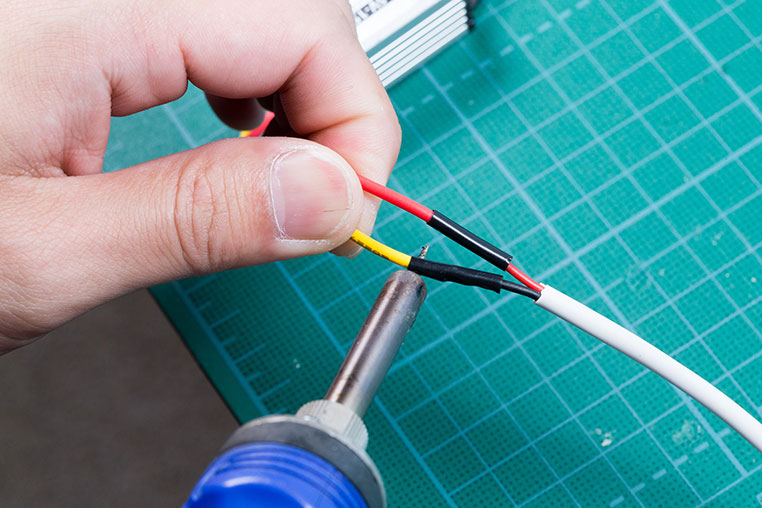

そして反対側は切りっぱなしの配線コードになっているので、デコデコの配線コードとハンダで直結します。
-
ネオピクセルLEDテープと、コントローラーはカプラーオンでつなぐだけなので……
-
あとは、DC/DCコンバーターに対して車両から電源（※イルミ電源など）とアースを取ればOKですね。
-
専用コントローラーと、デコデコが必要になりますが、つなぎ方そのものは意外とカンタンですね。
3ミリの収縮チューブで絶縁している。

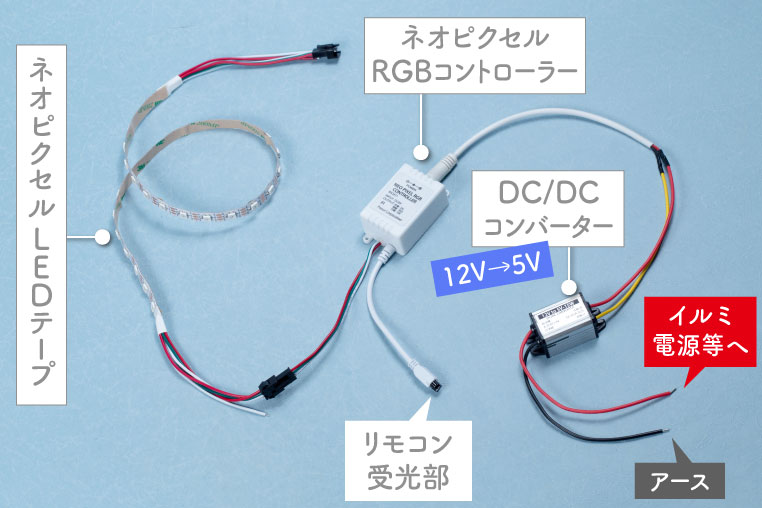

こうつなげばOK
