ネオピクセルLEDテープを車に取り付けるには？（ハンダ必須編）

• 1
• 2

ネオピクセルLEDのLEDテープを、車で使ってみよう。作例はフットライトで、取り付け方法は2パターン解説する。まず今回は「ハンダを使う」やり方だ。

•

  USB電源でカンタンに光る、ネオピクセルLEDテープとコントローラーのセットが出たよ～、という話をしましたが……

  ✔「ネオピクセルLED用のUSBミュージックコントローラーが楽しそう」参照。

  ●レポーター：イルミちゃん

•

  今日は、実際に車に取り付ける方法を紹介します。

  ●アドバイザー：エルパラ・平川研究員

•

  シガーソケットにUSB充電器を付けて、そこにプスっと挿すだけなんでしょ？ カンタン過ぎてネタにならないのでは？

•

  電源はそうなんですけど、具体的に取り付けるとなったら、分からない点もいろいろ出てくるかと。

•

  と言うと？

•

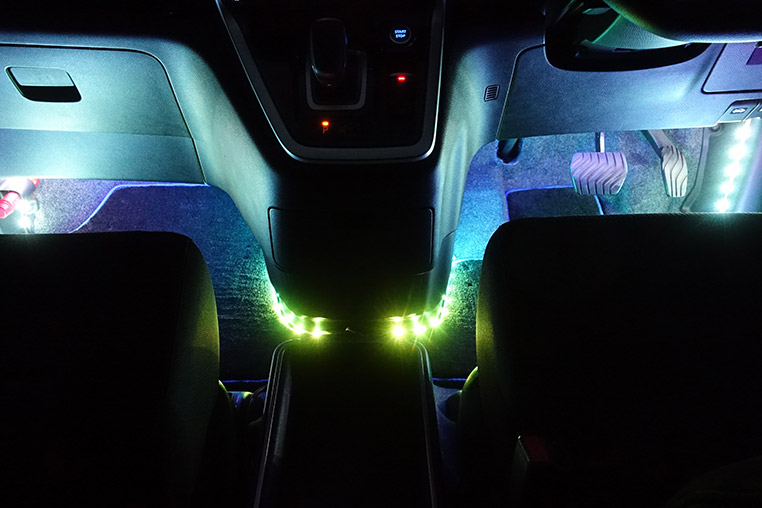

  例えば、車の内装にネオピクセルLEDテープを貼るとしましょう。


•

  う～ん、なんとカラフルなフットライトでしょう。

•

  この貼り方の場合、ネオピクセルLEDテープを1本のまま使うのではなく、2本に分けると思うんですよね。

•

  車の内装を光らせるなら左右対称っていうか、左右に振り分けるのが普通か。

•

  切り分けた2本のネオピクセルLEDテープを、1個のコントローラーにどうやってつなぐのかなど、分からない人も多いと思います。

•

  あー。そうかも……。

•

  それから、ハンダが扱える人と、ハンダが苦手な人では、やり方が変わってきます。

•

  DIYラボの読者の皆さんには、どっちのタイプの人もいるんですけどね？ DIYサイトだけに。

•

  そこで今回はまず、ハンダが扱える人向きの解説をしておきたいと思います。

•

  ふむ。コネクターでラクするパターンはそのあとで、ってことで。

•

  まずおさらいですが、今回使用するのはこちら（↓）

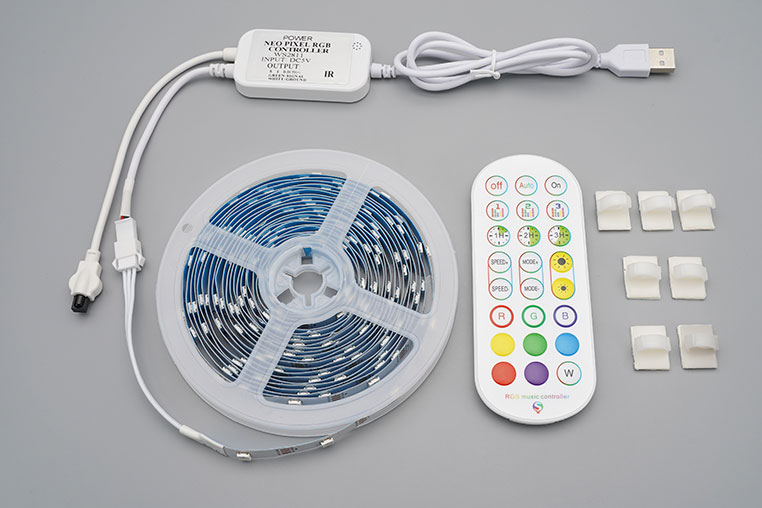

エルパラで販売している「USB NeoPixel Music コントローラーセット」

•

  このキットに付属しているネオピクセルLEDテープの長さは5メートルありますので、今回はこれを2.5メートル×2本に分けます。

•

  ではハサミで……

•

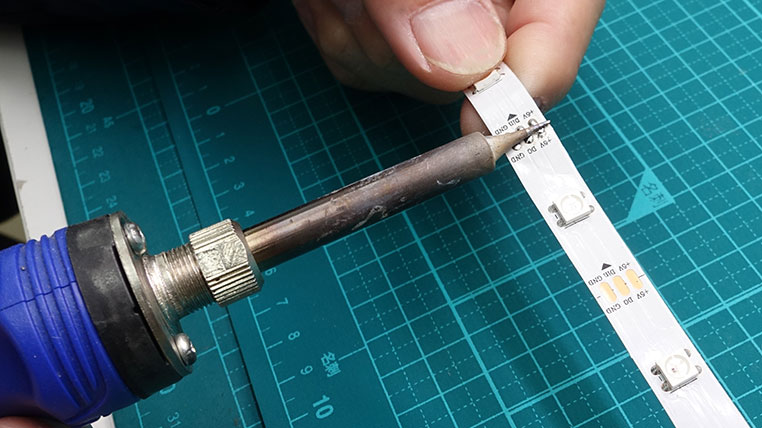

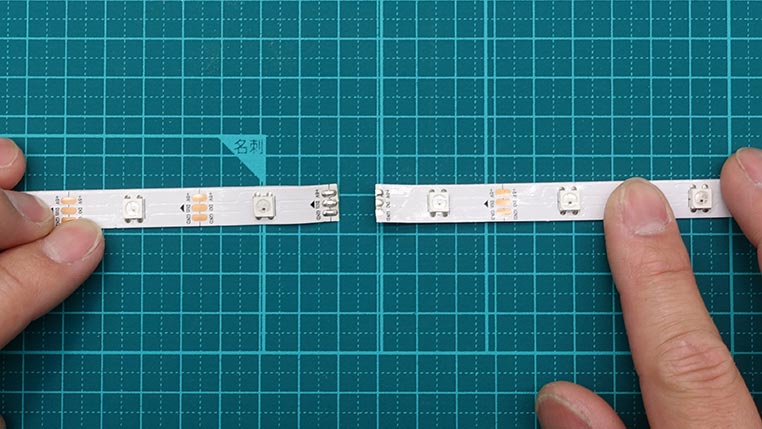

  ハンダごてがあるなら、中央は繋ぎになっているので、ハンダごてを当てて切り離すことができますよ。




※この切断方法ができるのは、中央で2つに分けるときだけ。

•

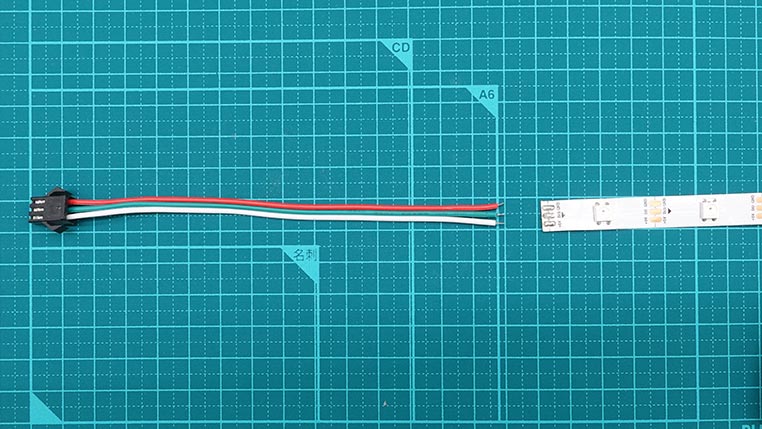

  切り離した2本目のネオピクセルLEDテープには配線がなくなりますので、「WS2811用3Pコネクタ配線」というものを用意します。



エルパラのWS2811用3Pコネクタ配線

•

  オスとメスのセット品になっていますが、ここで使うのはオスです。

•

  3ピンコネクターに赤・緑・白の3本線が付いている……ネオピクセル専用コードみたいなカンジですね。

•

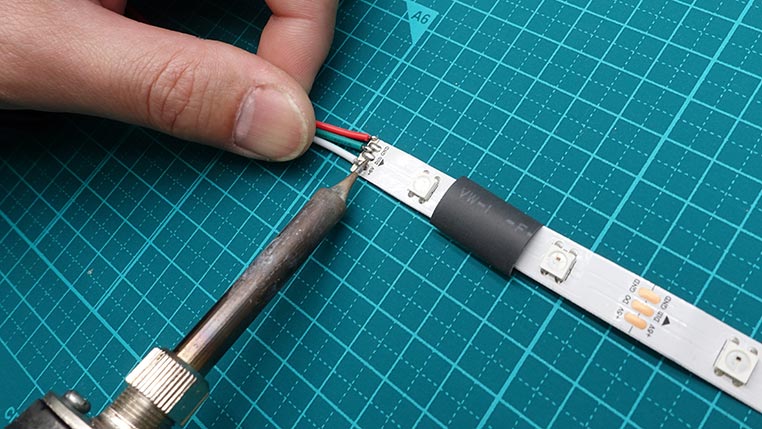

  これを、2本目のネオピクセルLEDテープに付けますが、先に熱収縮チューブ（8ミリ）を通しておいてから、ハンダ付けします。


•

  ちなみに今回は、白線が+5V線、みどり線がDin（データ信号）、赤線がGND（アース）となっていました。

※ネオピクセル製品の中には、配線の色順が異なる場合もあるので、注意。

•

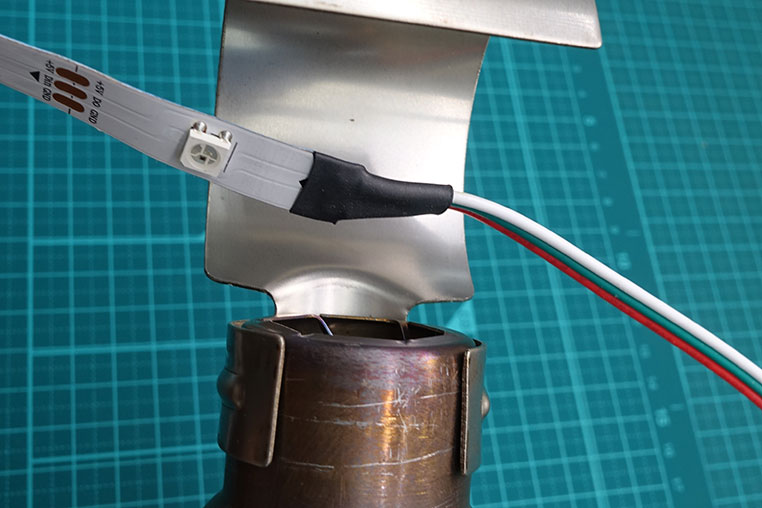

  そして、あらかじめ通しておいた熱収縮チューブをかぶせて、熱をかけて収縮させます。


•

  これで、2本目のネオピクセルLEDテープにも配線が付きました。2本が同じ条件になりましたね。

•

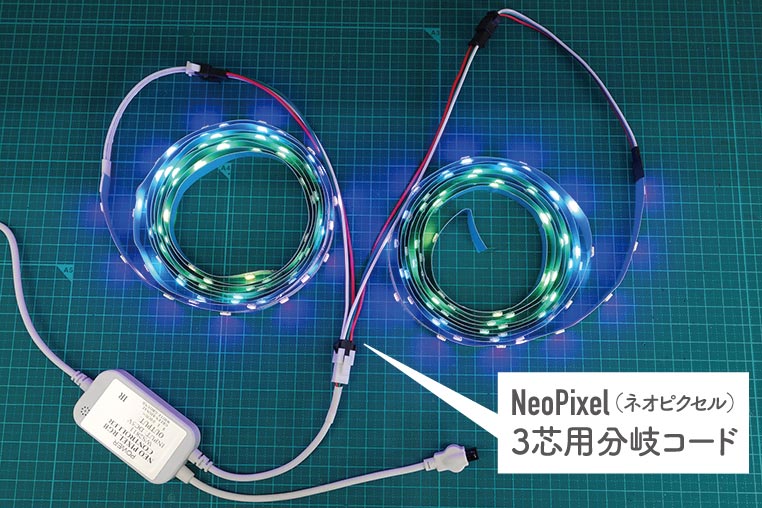

  次は「NeoPixel 3芯用分岐コード」を使うことで、2本のネオピクセルLEDテープが、ひとつのコントローラーにつながります。


•

  なるほど。
  こうやって2本に分けるのか。

•

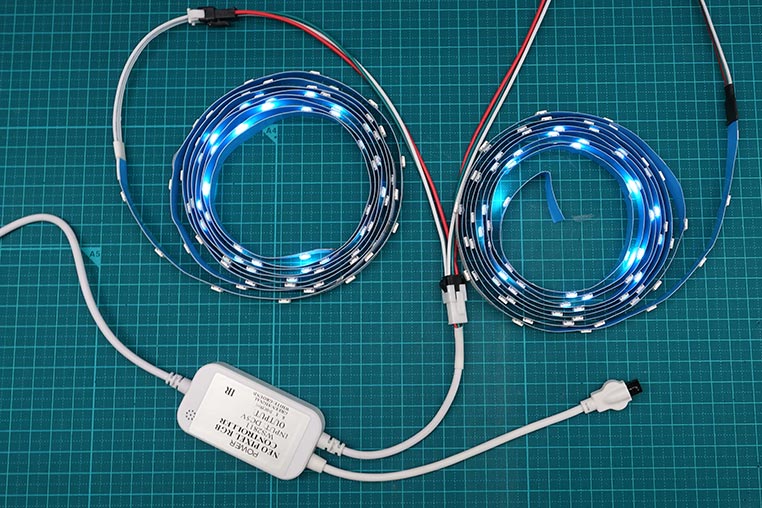

  この段階で、点灯確認をしておくことが重要です。ここまでやってから、車に取り付ける作業に入りましょう。
