ネオピクセルLEDの使い方
ネオピクセルLEDテープを車に取り付けるには?(後編)
- 1
- 2

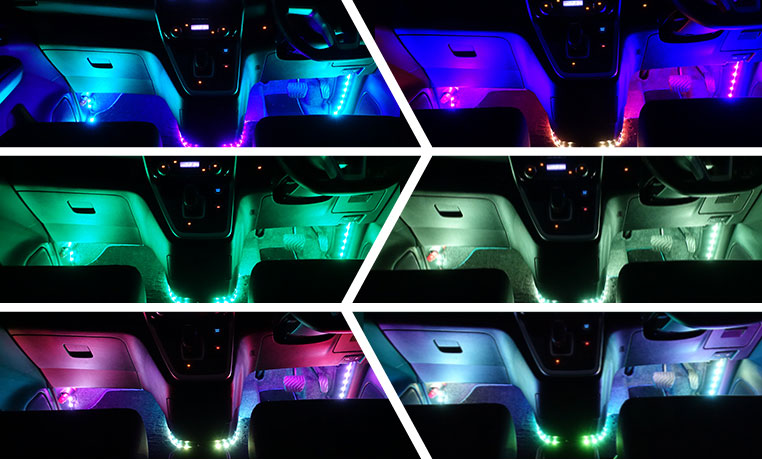

![ネオピクセルLEDテープを、車のフットライトとして取り付けた](../images-02/led-33-09.jpg)
色がグラデーションで変化するネオピクセルLEDテープを、車のフットライトに使う方法。車で流れるタイプのLEDテープを光らせるときは、まず貼り方がポイント。よじれないように取り付けるにはどうしたらいいのか。
光が流れるように1本モノとして貼りたいけど……よじれる問題
-
「ネオピクセルLEDテープを車に取り付けるには?」の続きです。
●レポーター:イルミちゃん
-
前回、2本に分けたネオピクセルLEDテープを、ひとつの専用コントローラーにつなぐところまでは解説しました。
●アドバイザー:エルパラ・平川研究員
-
これを実際に車に取り付けてみましょう。
-
モデル車両はセレナです。(かなり派手な)フットライト用として貼ります。
-
今回は、真ん中から2本(左右)に分かれる配置にするために、ネオピクセルLEDテープの始点を、コンソールのセンターにしました。
-
貼り付け場所は、しっかり脱脂した上で貼りましょう。脱脂しないと剥がれます。
-
そしてネオピクセルに限らずですが、LEDテープは自由自在に曲がるわけではありません。
-
ふむ。……曲がるけれど、こういう方向(↓)だけですね。
-
そうなんです。だから1本モノで車の内装に貼ろうとすれば、かならずよじれてしまう部分が出てきます。
-
そりゃそうね?
-
ですから、曲げ部分では、LEDテープをカットするしかありません。
-
いったんカットして「+5V線」「Din(データ信号)」「GND(アース)」の3本を、それぞれ配線コードで橋渡しにして連結します。
-
曲がる部分でこの方法(↑)を使いながら、助手席の足元の奥に、ネオピクセルLEDテープを貼りました(↓)
-
ネオピクセルLEDテープが分かれてしまっても、光は1モノと同じように流れるんですよね?
-
それは大丈夫。直列につながっている状態なので、1本目から2本目〜3本目と、つながっているものとして光は流れます。
-
ようするに、途中で切ってつなげても、光らせてしまえば、あまり分からないよ~ってことか。
-
そうですね。ただし「並列に分ける」場合には、注意点があります。
-
並列……?
![車に取り付ける前の準備を終えた、ネオピクセルLEDテープと専用コントローラー](../images-02/led-33-08.jpg)

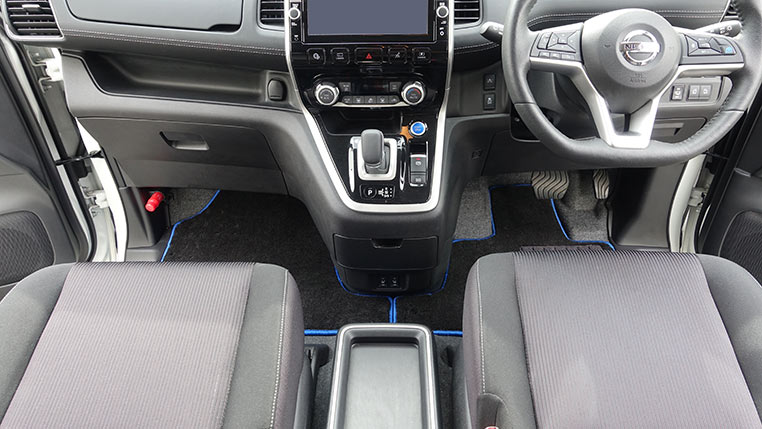

![セレナの内装 運転席と助手席の足元](../images-02/led-33-10.jpg)

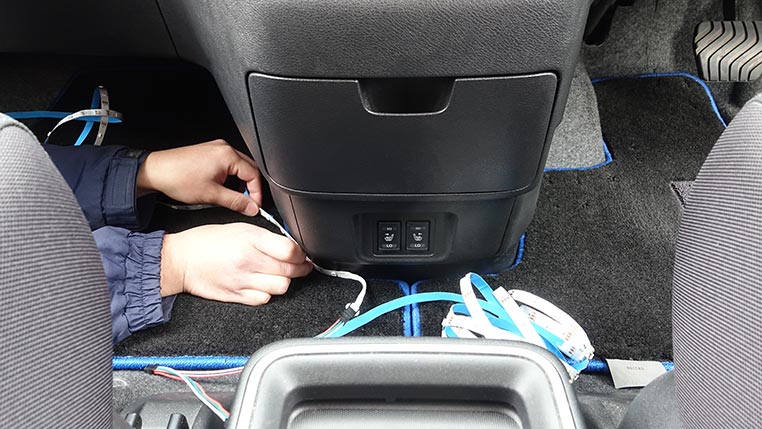

![コンソールのセンターを始点としてネオピクセルLEDテープを貼り始める](../images-02/led-33-11.jpg)

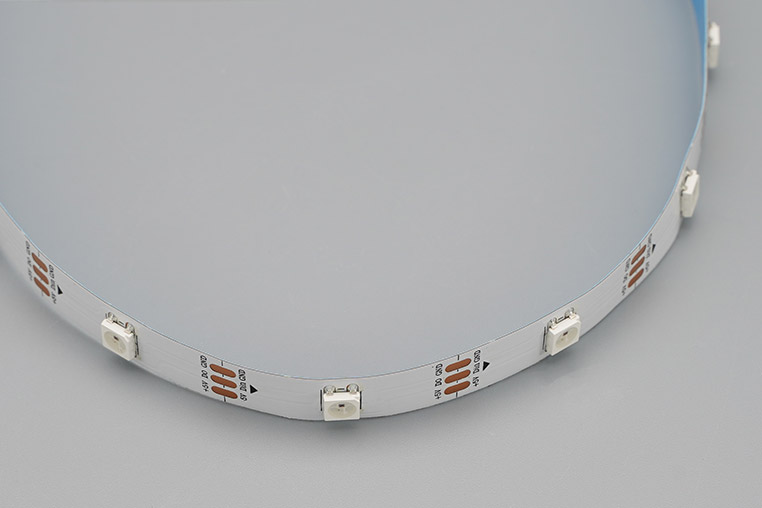

LEDテープの湾曲方向
![LEDテープの湾曲方向](../images-02/column-1252-06.jpg)
![車内にネオピクセルLEDテープを貼っている途中](../images-02/led-33-12.jpg)

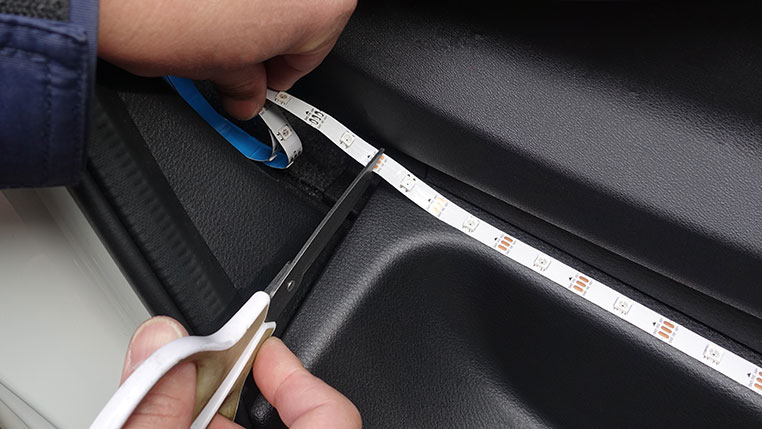

![ネオピクセルLEDテープをハサミでカットしている](../images-02/led-33-13.jpg)

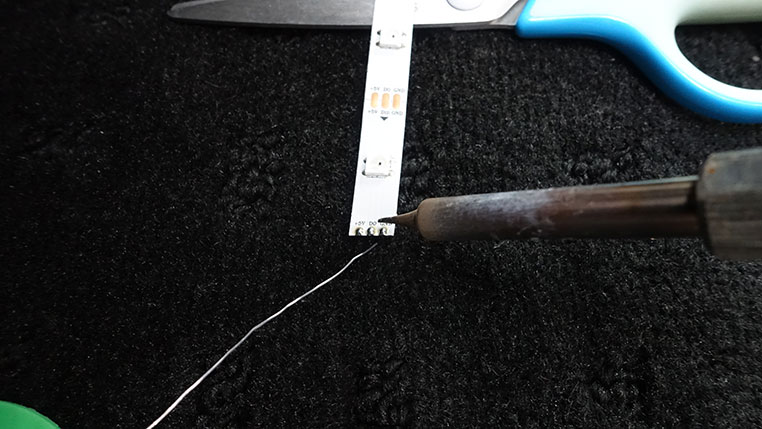

![カットしたネオピクセルLEDテープの電極に、改めてハンダを盛っている](../images-02/led-33-14.jpg)
LEDテープの電極に予備ハンダを盛ってから、各線をハンダ付けする。

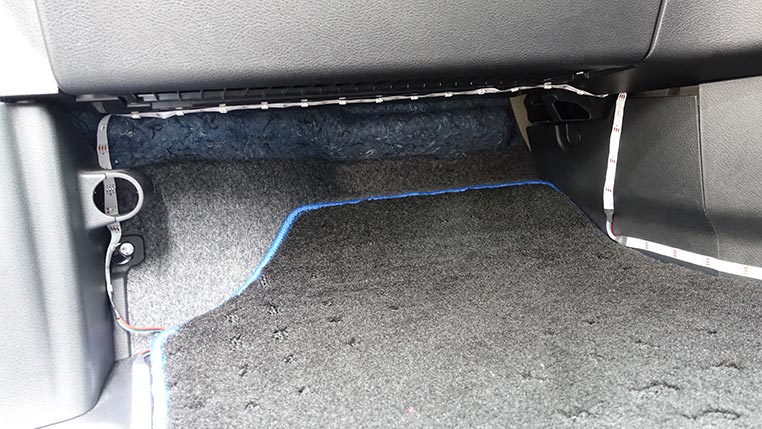

![助手席足元にネオピクセルLEDテープを貼った](../images-02/led-33-15.jpg)
ネオピクセルLEDをカットして「並列に増やす」のは注意が必要
-
今回でいうと、中央のコンソールを始点として、左右に分かれた2本のネオピクセルLEDテープを貼っています。
-
運転席側足元も、同じように貼りました。
-
この2本のネオピクセルLEDテープを、1本に合流させて専用コントローラーにつないでいます。
-
これはつまり、2本並列でつなげている、ということです。
-
なるほど。これが並列ね。
-
2本に分けて2並列で光らせる程度なら問題はないのですが、5メーターのネオピクセルLEDテープを、50センチ×10本に分けて10並列で光らせるとなったら問題アリです。
-
それやるとどうなるでしょう?
-
並列に増やすほどトータルで流れる電流が増えますので、コントローラーのキャパを超えて壊れてしまいます。今回のセットは、本来は1本5mをそのまま使う仕様のものなので。
-
……そういうことか。
-
切って連結し直す直列と、切った上で分けて光らせる並列では、事情がぜんぜん違います。
-
なるほどね。手軽にUSBから電源を取れるコントローラーで、何本も光らせるのは無理……ということだ。
-
コントローラーは直接USB電源を取るので、USB電源まで届く範囲の場所で、両面テープなどで固定します。
-
あとは、シガーソケットにUSB充電器をさして電源を取れば……
-
カラフルに光が流れる、ド派手なLEDフットライトのできあがり。
-
とはいえ、ここからもっとチョーシにのって「4分割にして、4席の流れるカラフルフットライトにしよう!」などと考えるのはマズイ、ってことね。
-
そういうことですね。

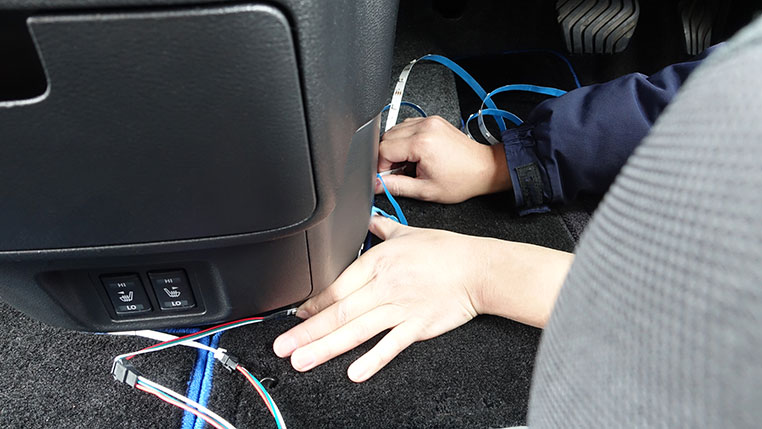

![車内中央のコンソールを始点として、運転席側足元にネオピクセルLEDテープを貼っていく](../images-02/led-33-16.jpg)

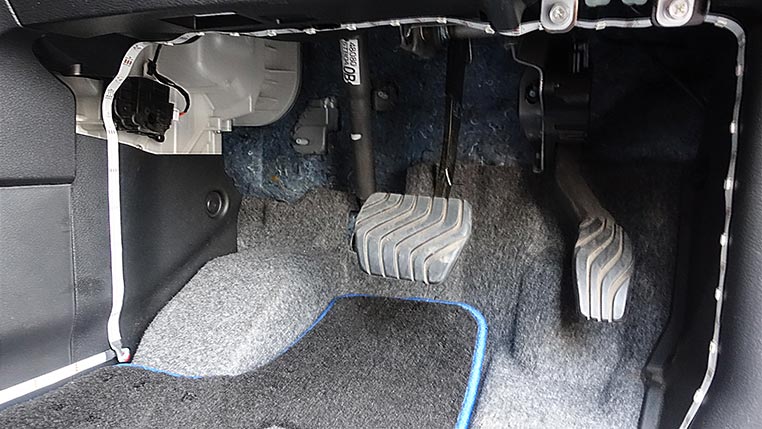

![運転席足元にネオピクセルLEDテープを貼った](../images-02/led-33-17.jpg)
![2本に分けたネオピクセルLEDテープを、ひとつの専用コントローラーにつなぐ配線図](../images-02/led-33-01.jpg)
両面テープで…

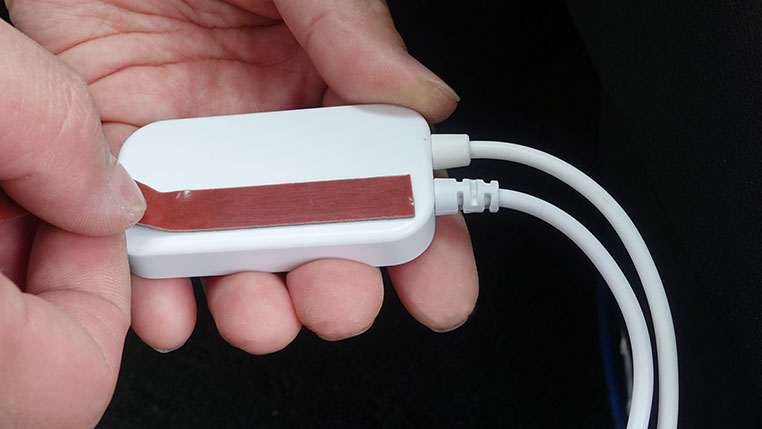

![ネオピクセルLEDテープのコントローラー裏面に両面テープを貼る](../images-02/led-33-18.jpg)
貼り付ける

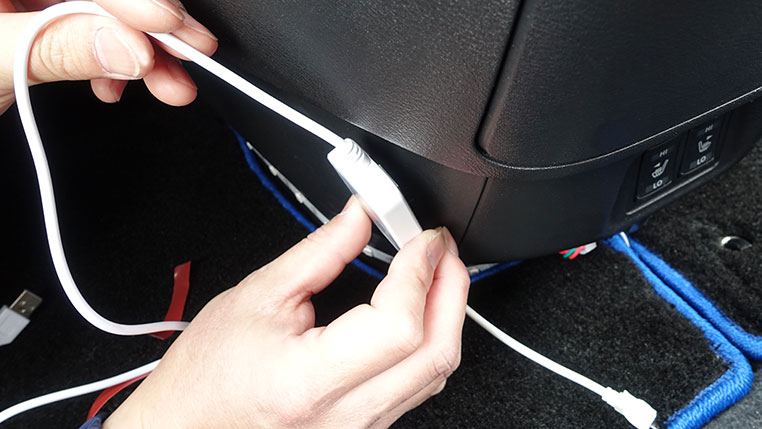

![コントローラーを車内に貼り付け固定](../images-02/led-33-19.jpg)

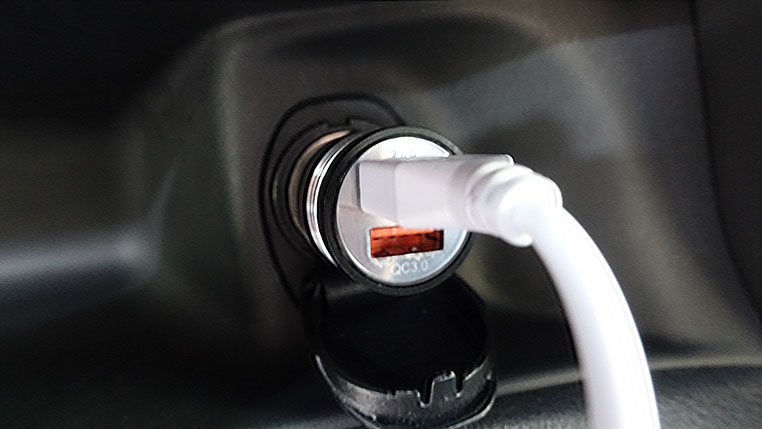

![シガーソケットにUSB充電器をさして電源を取る](../images-02/led-33-20.jpg)

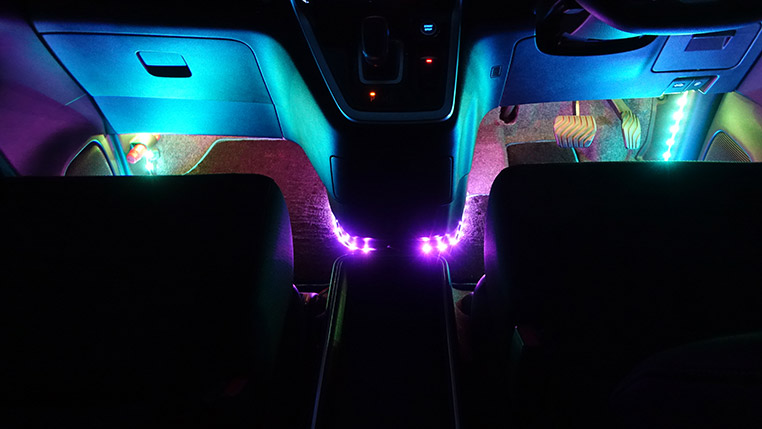

![2本のネオピクセルLEDテープを使った派手なフットライト](../images-02/led-33-21.jpg)
ミュージックコントローラー機能も持っているので、音楽に連動した光らせ方も可能。
