USB充電ポートをラゲッジルームに埋め込む方法

ラゲッジにもUSB充電ポートがあると、何かと便利。それも埋め込み式だと、非常にスマート。例えば車中泊やアウトドアなどでは、そこでスマホの充電をしたり、USB扇風機で涼んだり。そんな便利なラゲッジルーム埋め込みのUSB充電のポート増設が、DIYでできる。

•

  「シガーソケットを〈埋め込み〉で増設しようとすることの問題点」の続き。シガーソケットをラゲッジルームに埋め込むのは、難しいことは分かりましたが……

  ●レポーター：イルミちゃん

•

  スマホ充電などに使うUSB充電ポート（USB電源ポート）なら可能です。

  ●アドバイザー：エーモン 中塚研究員

•

  シガーソケットにスマホ充電器を差すのではなくて、ラゲッジルームの内張りに直接USBポートを増設してしまうわけですね。

•

  そうです。抜き差しするのがUSBならかかる力も弱いので、内張りにも埋め込みできます。

•

  だから、USBポートには埋め込み用のモデルが用意されているのか。

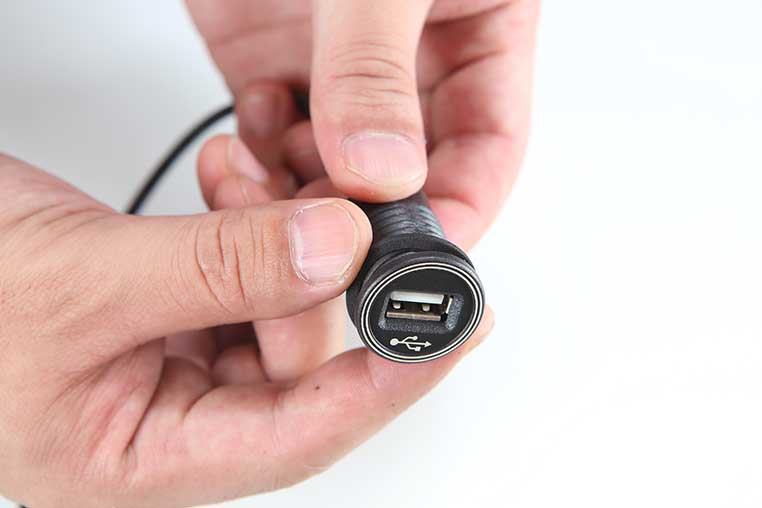

エーモンのUSB電源ポート(埋め込み用)

•

  とはいえ、内張りにいきなり穴を開けるのは抵抗がある人も多いと思うので、脱着できるカバーのような場所を狙います。


•

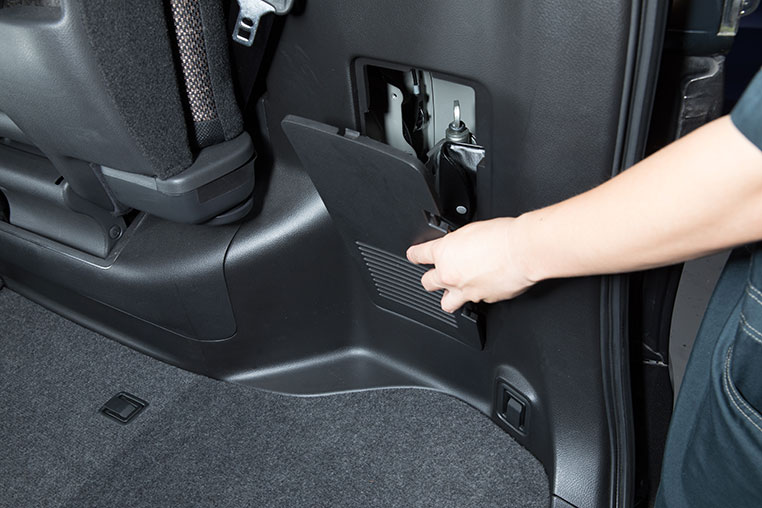

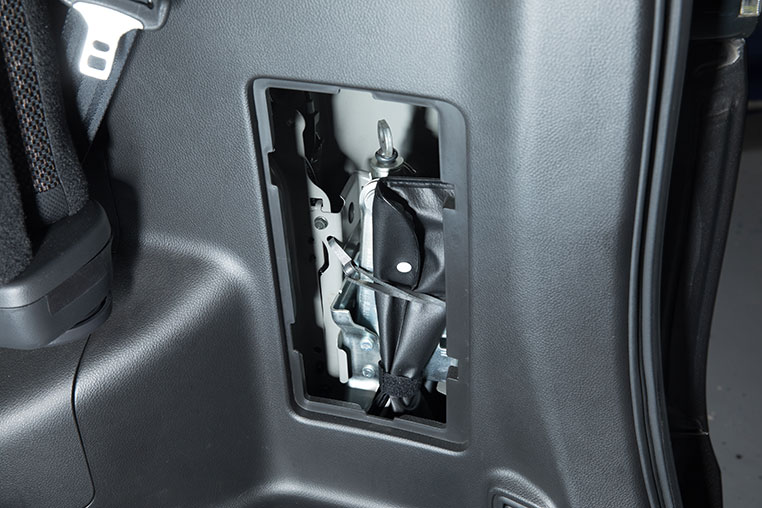

  上の例は、ラゲッジルーム側面。「車載ジャッキを格納してあるスペース」のフタです。

•

  奥行きスペースがあるかどうか、確認しておきましょう。


•

  ここは埋め込みに、好都合なカンジですね。

•

  内張り（フタ）の裏側に干渉物がないかどうかチェックしつつ、埋め込み位置を検討します。


•

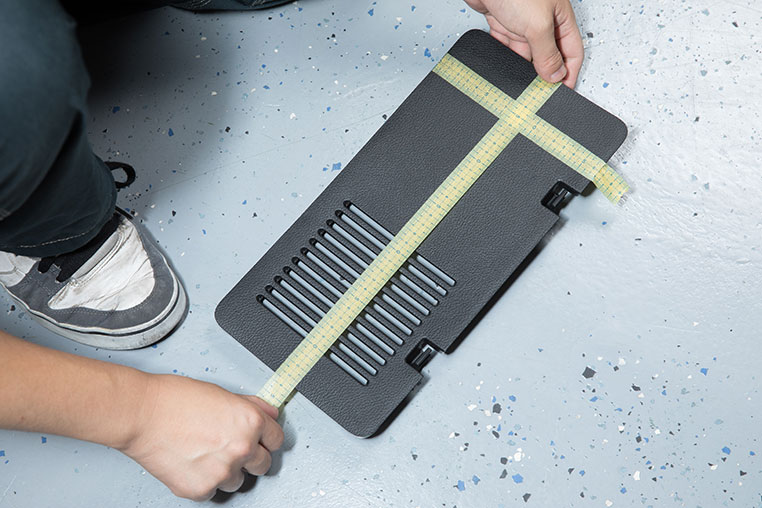

  こういう場面で便利なのが、エーモンの目盛り付きマスキングテープです。

•

  このテープを使うと、センターの位置などがすぐに分かって便利です。

•

  ……で、USBポートの埋め込み予定地が決まったら？

•

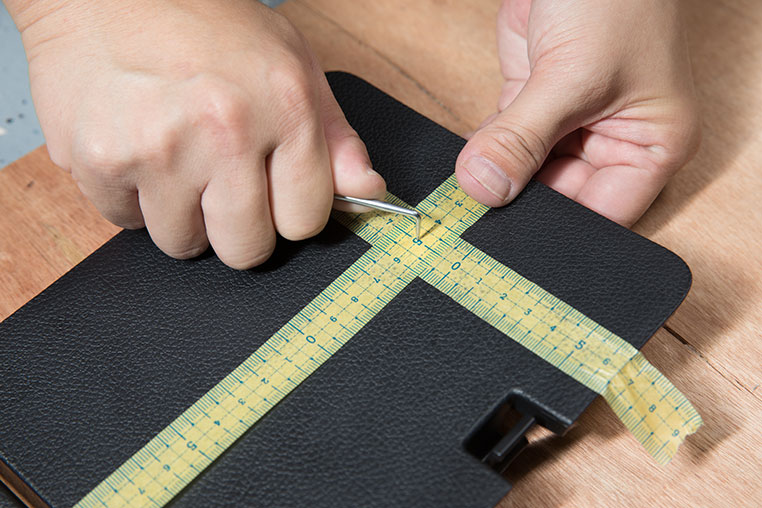

  まずは中心に、下穴を開けます。



✔ キリや細いドリルの刃などを使って、小さな穴を開ける。

•

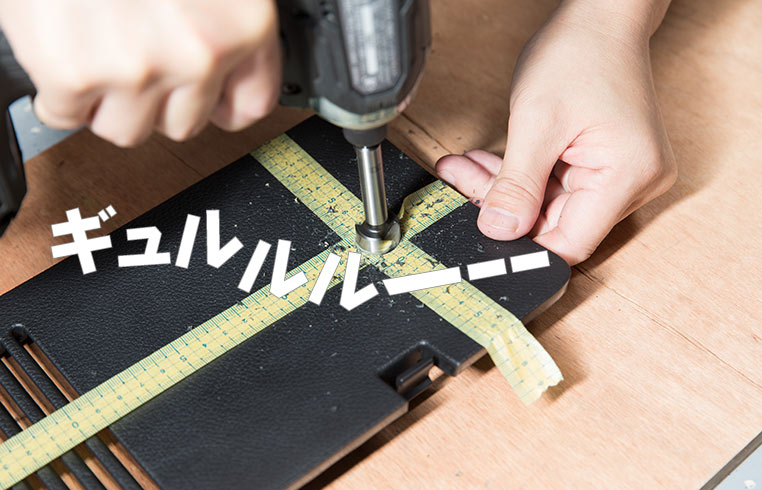

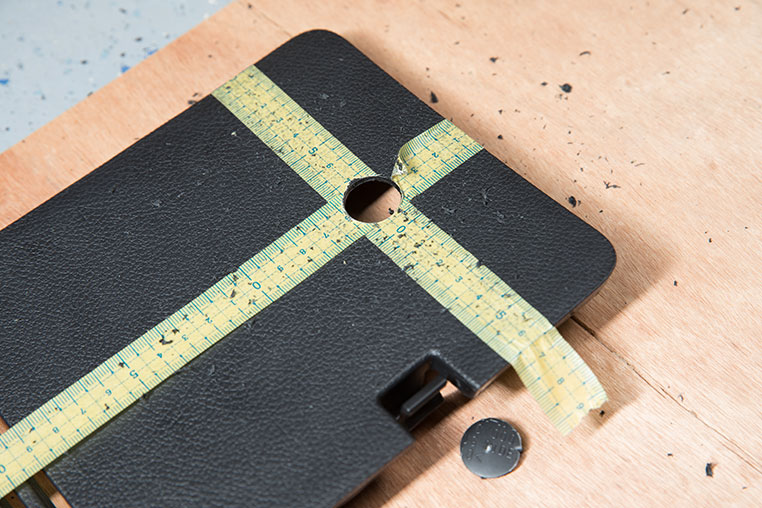

  そして本番用の穴は、ドリルを使い、20Φの刃で穴を開けます。


•

  最初に下穴が開けてあれば、刃がブレずにキレイに穴を開けられます。


•

  しかし、USB電源ポートの径は正確に言うと21Φですので、まだ入りません。

•

  ふむ。

•

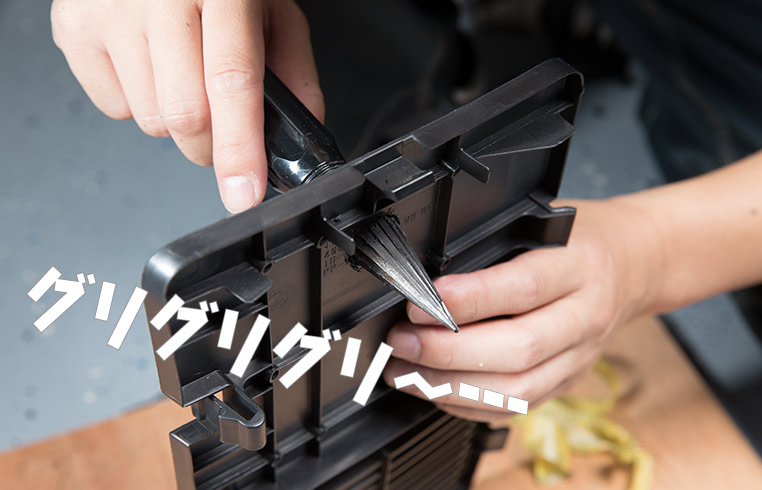

  ここから先は、リーマーなどを使って穴を手作業で広げましょう。



✔ エーモンのクラフトリーマでもんで広げている。

•

  少しキツめだけど、押し込めば入る……ぐらいの穴サイズがちょうどいいです。

•

  ちょっと削ってはUSB電源ポートを当ててみる、という作業を繰り返しましょう。スポーンっていったら、オシマイですので。

•

  ピッタリの穴が開いたら、いったんUSB電源ポートを抜いて、付属のスペーサーを付けます。


•

  この部品は「湾曲面対応スペーサー」と言いまして、内張りの曲面に対して埋め込んだときに、隙間ができないようにするものです。

•

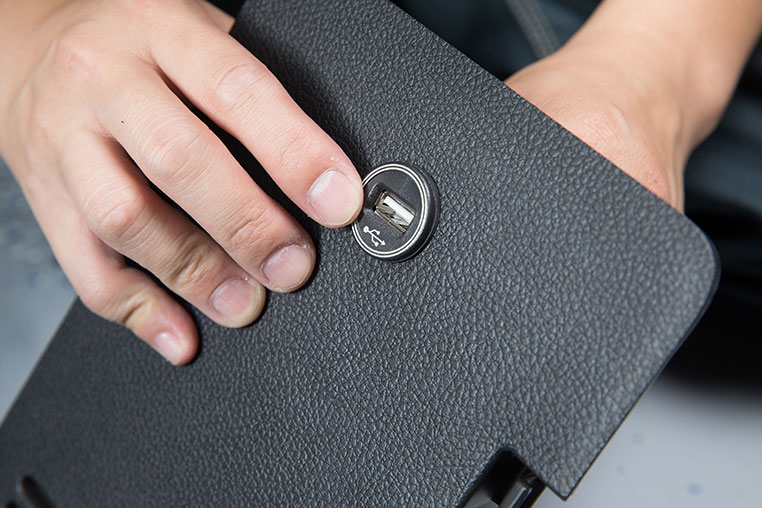

  そして、あらためて、オモテ側からUSB電源ポートを押し込む。


•

  なお、埋め込むときはUSBマークがポートの下に来る向きで埋め込みます。

•

  固定方法は？

•

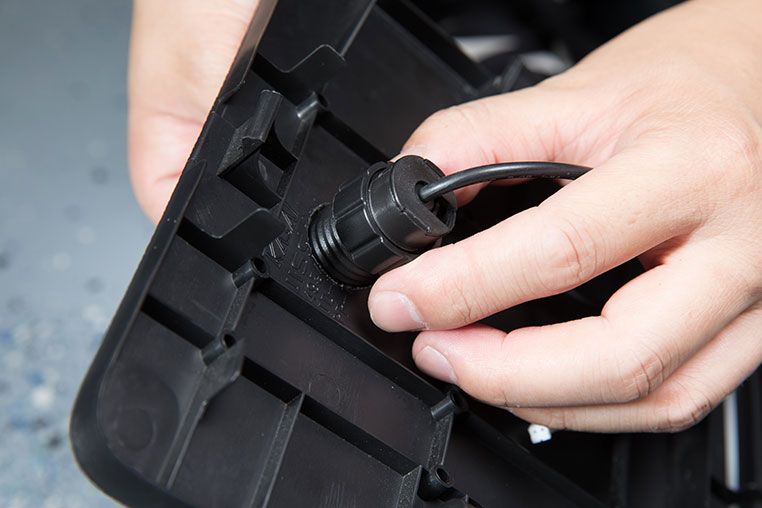

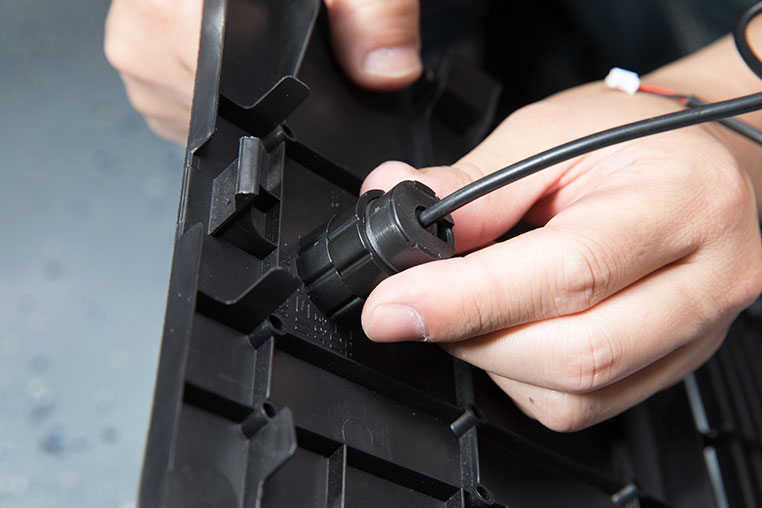

  後ろ側から付属のロックナットを回し込んで、締め付け固定します。


•

  このロックナットで、内張り（カバー）をサンドイッチしているような感じですね。

•

  ロックナットは2コ付属しているので、1コ固定できたら、もう一度同じことを繰り返します。


•

  埋め込み専用のUSBポートだけに、特に何も部材を用意しなくても、固定できるのがいいところ。

•

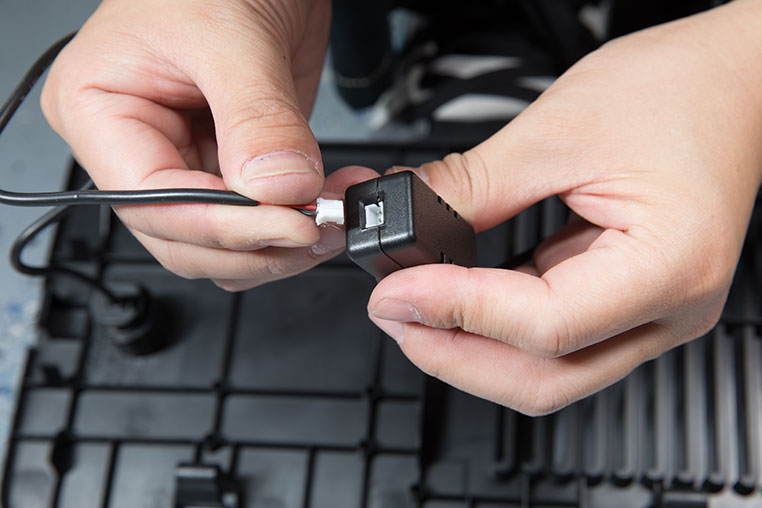

  USB電源ポートが埋め込みできたら、その配線を、付属の電圧変換ユニットにつなぎます。


•

  これは車のDC12V電源を、USB用のDC5V電源に変換するための箱、です。

•

  接続できたら、配線コードはラゲッジルーム内張り裏を通して、底板の下に隠せるように取り回します。


•

  ここまで来れば、あとは前にやった「ラゲッジルームにシガーソケットを増設する方法」と同じ手順で、延長コードをフロントに運べます。

•

  配線の取り回しについては、下記記事で解説しています。

リア（後席）にシガーソケットを増設する方法

---

ラゲッジルームにシガーソケット（電源ソケット）を増設する方法

•

  USB電源ポートに付属している配線コードの長さは約1.4メートル（0.5スケア）です。

•

  フロント周りのヒューズボックスなどで電源を取る場合は、延長コードが必要ですね。

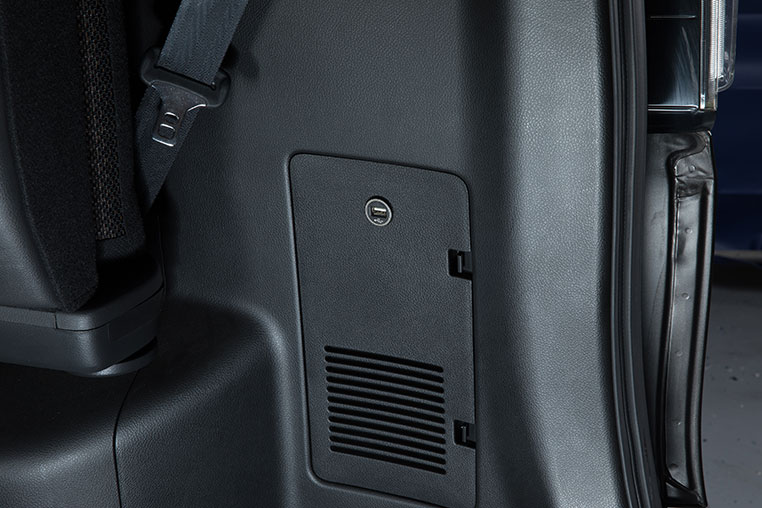

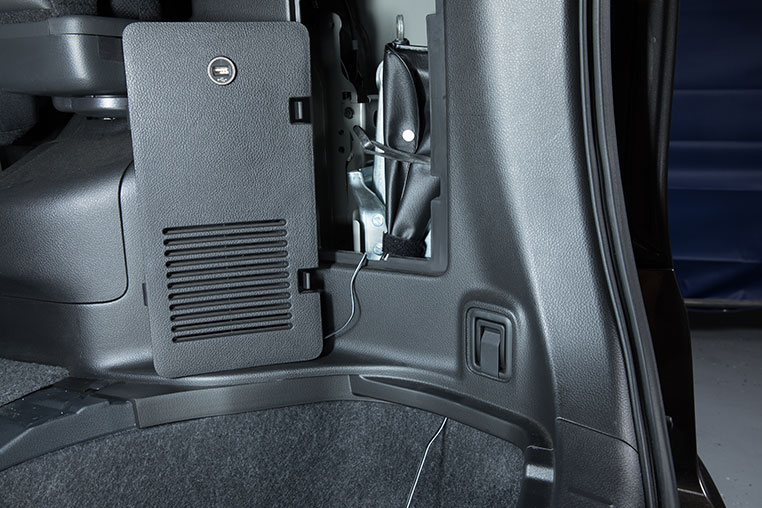

意外と便利（!?）なラゲッジUSB充電ポートの完成
