ラゲッジルームにシガーソケット（電源ソケット）を増設する方法

ラゲッジルームにシガーソケットを増設したら、車中泊・アウトドアに便利。フロントから遠く、配線の取り回しが大変そうな気がするが、前記事「後席にシガーソケットを増設」ができる人なら、ラゲッジルームも難易度は変わらない。同時にやるのも効率的。

•

  前回は「リア（後席）にシガーソケットを増設する方法」を紹介しましたが、今日はラゲッジルームに増設します。

  ●アドバイザー：エーモン 中塚研究員

•

  ますますフロントから遠い場所ですね。配線の取り回しが大変そう……。

  ●レポーター：イルミちゃん

•

  そうでもないですよ。

•

  ホントに？

•

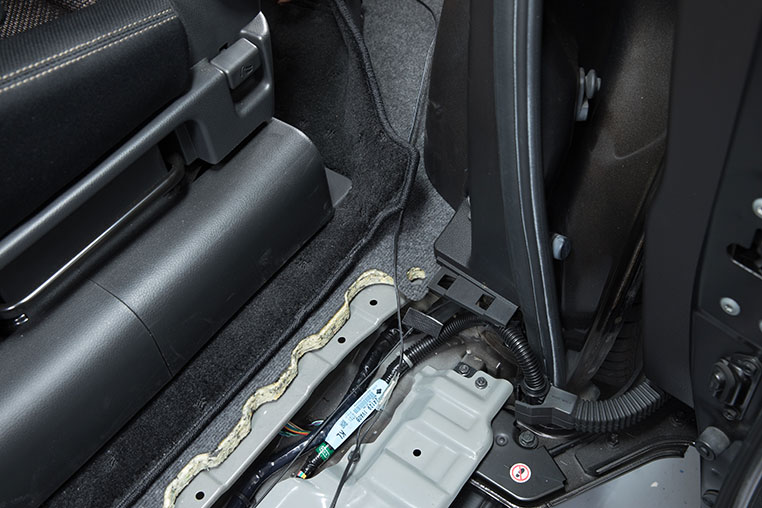

  後席まで通すときだって、配線を隠すために助手席と後席のステップを取り外しましたよね。




✔ ここまでの作業手順は、「リア（後席）にシガーソケットを増設する方法」参照。

•

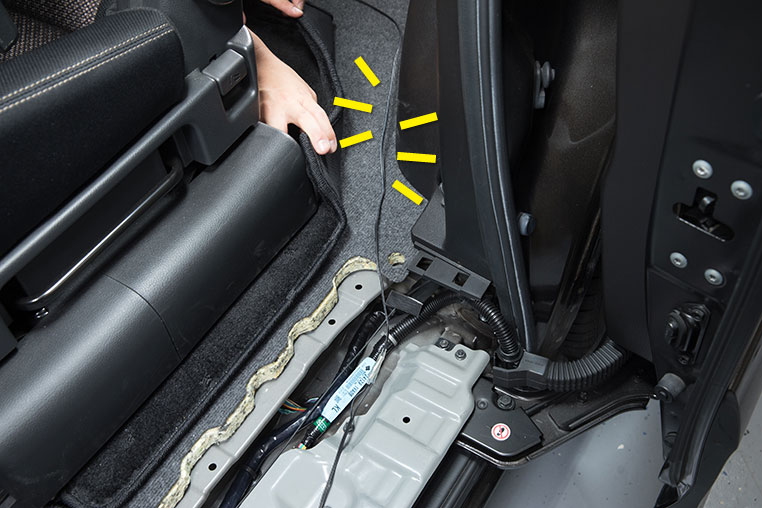

  ここまで来ていれば、あとはそのままラゲッジルームへと配線を流すのはカンタンですので。


•

  そっか。後席付近で止めるのも、ラゲッジルームまで行くのも、難易度はそんなに変わらないんだ。

•

  そうなんですよ。

•

  でも、ラゲッジルームがはじまる部分までは隠し配線でいけるけど……この先は、どうやって配線を隠すんだろう？


•

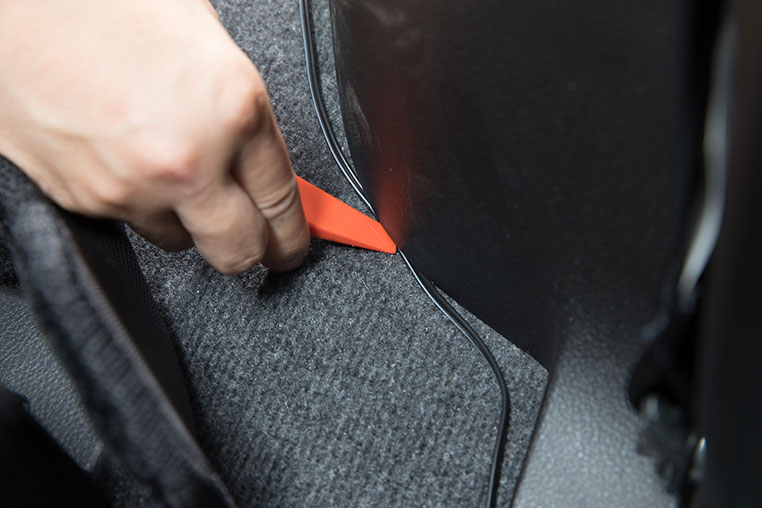

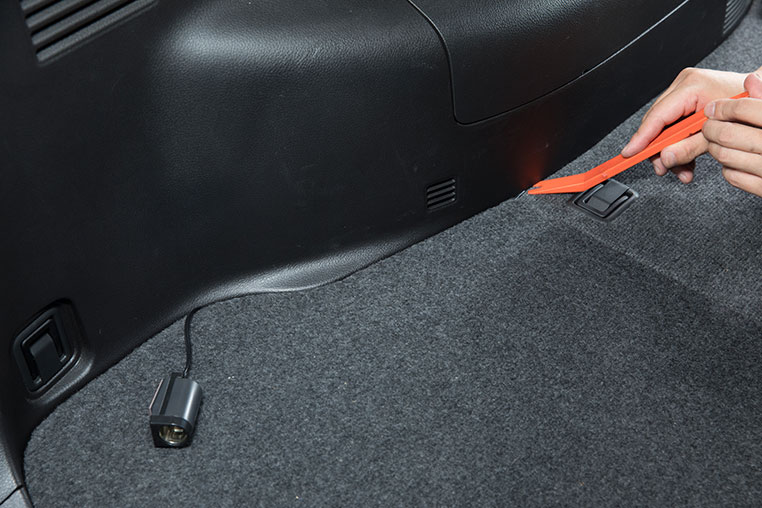

  ここからは、先の細い内張りはがしなどを使って、ラゲッジルームの内張りに押し込みましょう。



グイグイ

•

  あ、ズルイ。
  そんなカンタンなことでいいんだ。



グイグイ

•

  反対側の壁に設置したい場合は、ラゲッジルームの底板の下を通して、反対側へ渡します。

•

  ラゲッジルームまで来てしまえば、底板が外れるから配線を隠すのはカンタンですね。

•

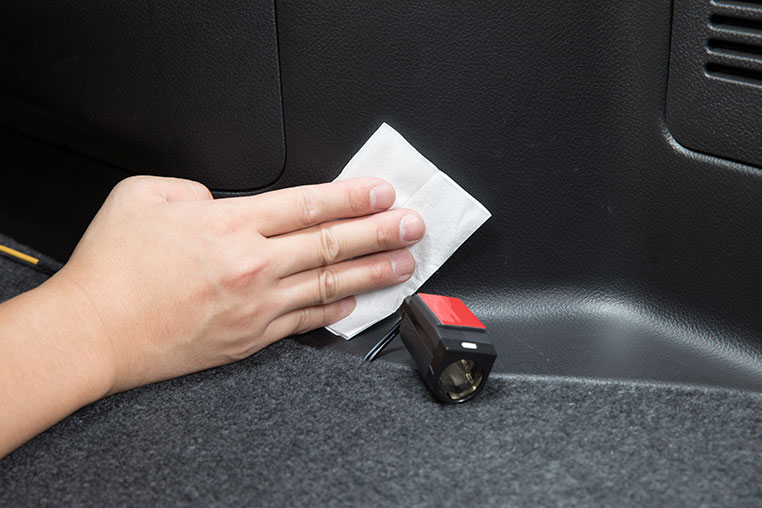

  あとは、設置場所になる部分をしっかり脱脂しまして……


•

  電源ソケット・貼り付けタイプを固定します。


•

  これは、付属の両面テープで貼るだけ。
  カンタンです。

•

  確かに。意外とカンタンに、ラゲッジルームにシガーソケットを増設することができました。


•

  最後に、延長コードとヒューズ電源を忘れずにつなぎましょう。

✔ マイナス線はクワ型端子を付けて、フロント周りのキックパネル裏かグローブボックス裏あたりの金属部のネジにアース接続する。

---

※「クワ型端子でボディアースするための知識」参照。

•

  ところで中塚研究員。後席用にシガーソケットを増設するときはACC電源を取りましたけど……

•

  そうですね。

•

  それだと、エンジンオフの状態では使えませんね。

•

  そうなります。

•

  でも、アウトドアや車中泊の用途でラゲッジルームにシガーソケットを増設するなら、エンジンオフの状態でも使いたいかも？

•

  ……という人は常時電源を取っておくことになりますが、その場合はバッテリー上がりに注意が必要です。

•

  でも車中泊でエンジン切った状態でスマホ充電するくらいならいいでしょう？ エンジン切るのがルールなんだし。

•

  まあ、その位なら……。

•

  ラゲッジルームに関しては、電源の取り方を見直す手もあるかも知れませんね。

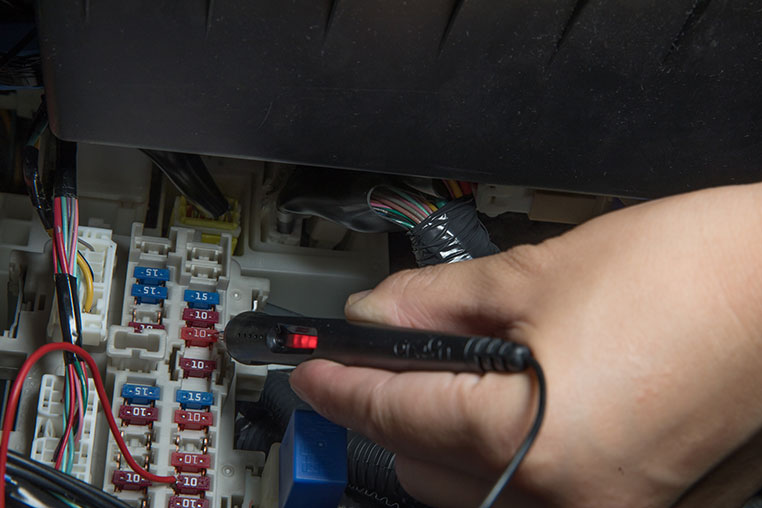

✔ エンジンオフの状態でも、検電テスターが反応するのが常時電源ヒューズだ（↑）

---

※具体的なやり方は「常時電源をヒューズから取り出す方法」参照。

•

  このあたりは各自で判断しましょう。
