ドア連動・ACC連動・イルミ連動（スモールオンで減光）のLEDフットランプの作り方

• 1
• 2

ドア連動とACC連動、さらにイルミ連動（スモール減光）のLEDフットランプを作る方法。連動を3つ組み合わせるために、リレー2個を使用する。手強そうだが、一つ一つ順番にひも解けば理解できるタイプの配線だ。

•

  「LEDフットライトを、スモール連動（イルミ連動）で減光させる方法②」の続き。

  ●レポーター：イルミちゃん

•

  これまでに、「ドア連動＋イルミ連動」や「ACC連動＋イルミ連動（減光）」といった、2つの連動をミックスさせる方法を解説してきましたが……

  ●アドバイザー：エーモン 中塚研究員

•

  まだ続くんですね、このシリーズ。

•

  今回は、3つの連動をミックスさせてみたいと思います。

•

  3つか……。
  そろそろケムリが出そうです。

•

  ドア連動＋ACC連動＋イルミ連動（減光）のLEDフットランプを作る方法を考えてみましょう。

•

  それって、どういうLEDフットライト？ けっきょくずーっと光っていそうな気もしますが……。

•

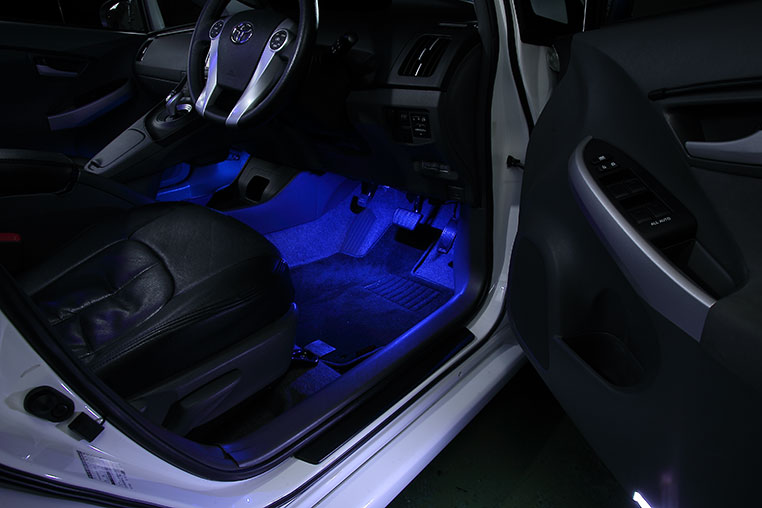

  まず、エンジンオフの状態でもドアを開ければフットランプが点灯します。


•

  しかし、ドアを閉めたら、いったんフットランプは消灯します。ドア連動ですから。

•

  次はACCオン……つまりエンジン始動で再びフットランプが光る。


•

  そしてそのまま100％の明るさで夜まで光ると、眩しいので……

•

  スモールランプオンに連動して減光！ になるんだ。


•

  実用的ではあると思いますよ。

•

  それはそうですけど、リレーをどう使えば3種類の連動をミックスできるのか。

•

  5極リレーを2個使います。

•

  リレーって1個でも十分「逃げ出す人」が多いのに、2個使うなんて。無謀なのでは？

•

  これが分かるとリレーがもっと楽しくなります♪

•

  でもなあ。3つの連動ミックスとなると、どうつなぐのかサッパリ分かりません。

•

  では、優先順位を考えてみましょう。

•

  優先順位？

•

  ドア連動・ACC連動・イルミ連動（減光）の中で、どれが優先なのかを考えるんです。

•

  そう言われても、よく分かりませんけど？ けっきょく全部やるわけだし。

•

  まず、ドアが開いたら無条件で（エンジンオフでも）フットランプが光らないといけませんよね。

•

  ふむ……。

•

  いっぽうACC連動とイルミ連動（減光）は、室内に入って、何らかの電源をオンにしたときの制御です。

•

  フムフム。

•

  ACCやイルミのオンオフに関係なく、ドアが開いたら問答無用でフットライトが光るようにしたい。そういう意味では、まず「ドア連動」を優先的に考えるんです。

•

  そういう考え方なんだ。
  少しわかってきたかも。

•

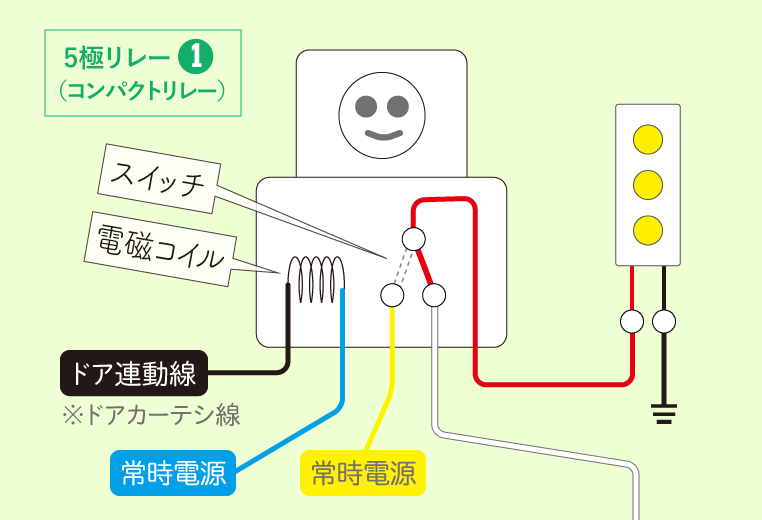

  LED側から見たときに、まずひとつ目の5極リレーで、「ドア連動」を作ります。



ドア連動線（ドアカーテシ線）の代わりに、ルームランプ連動線を取る方法は、チャタリングが発生するのでNG。

•

  このように5極リレーを使うと、ドアを開けたときに「青」→「黒」に電気が流れるので、スイッチが動いて「黄」→「赤」がつながり、常時電源がLEDに流れます。

•

  このリレーの使い方は、「ドア連動＋ACC連動」のときにやりましたね。

•

  そうですね。
  今まででと違うのは「白」です。

•

  「白」の先はどうするの？

•

  「白」の先は、「ドアが開いていないとき」のアクションです。

•

  そうなりますね。

•

  今回は、「ACC連動で光る」「イルミ連動で減光する」という2つの条件があります。

•

  とはいえ、「白」の先に2つの電源をつなぐ……ってのはできませんね。

•

  そこで、残る2種類の切り替えのために、再び5極リレーが登場するわけでございます。

•

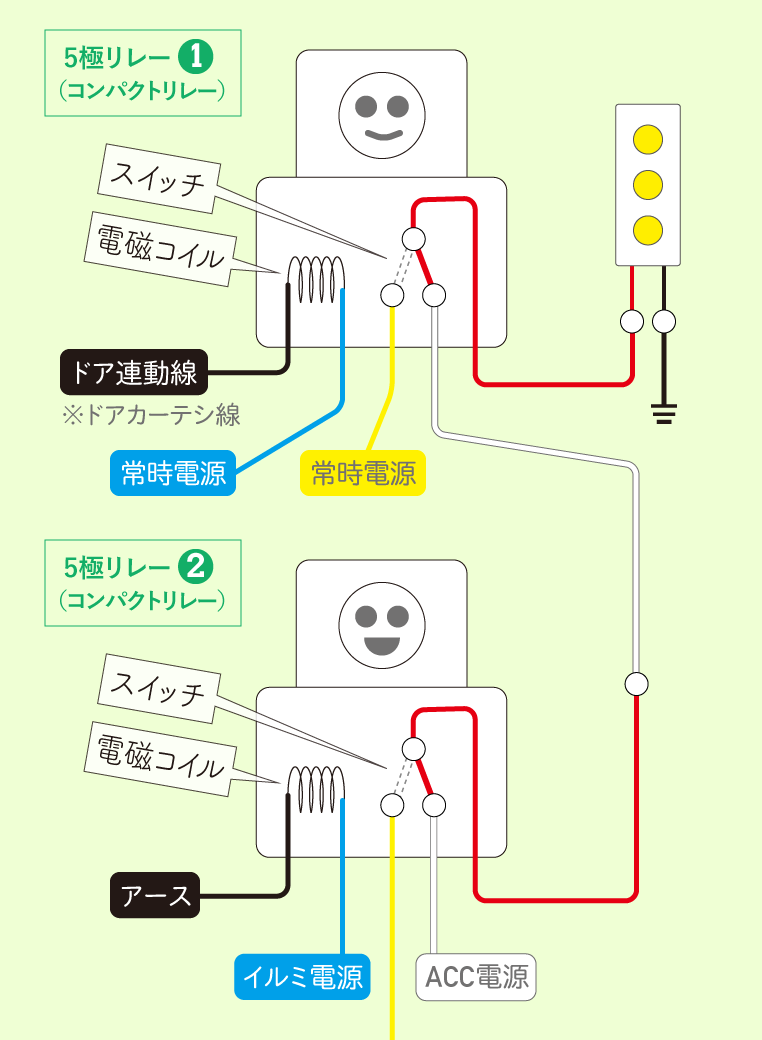

  1個目の5極リレーの「白」は、2個目のリレーの「赤」につなぎます。

•

  バトンタッチ。

•

  2つ目の5極リレーがやるのは、ACC連動とイルミ連動（減光）の切り替えです。


•

  通常はACC連動で「白」→「赤」に電気を流すので、「白」にACC電源を取っておきます。

•

  そしてスモールオンがトリガーになるように、「青」にイルミ電源を取り、「黒」をアースしておく。

•

  するとスモールオンで、「黄」→「赤」に電気が流れるので、この「黄」の先が、減光させるときの電源ということになります。

•

  おおお。
  3つの条件を制御できた～。

•

  なおエーモン製品を使って「減光」させるやり方は、前回の「LEDフットライトを、スモール連動（イルミ連動）で減光させる方法」でやったのと同じです。

•

  調光ユニットと出力変換ユニットを使うやつ。

•

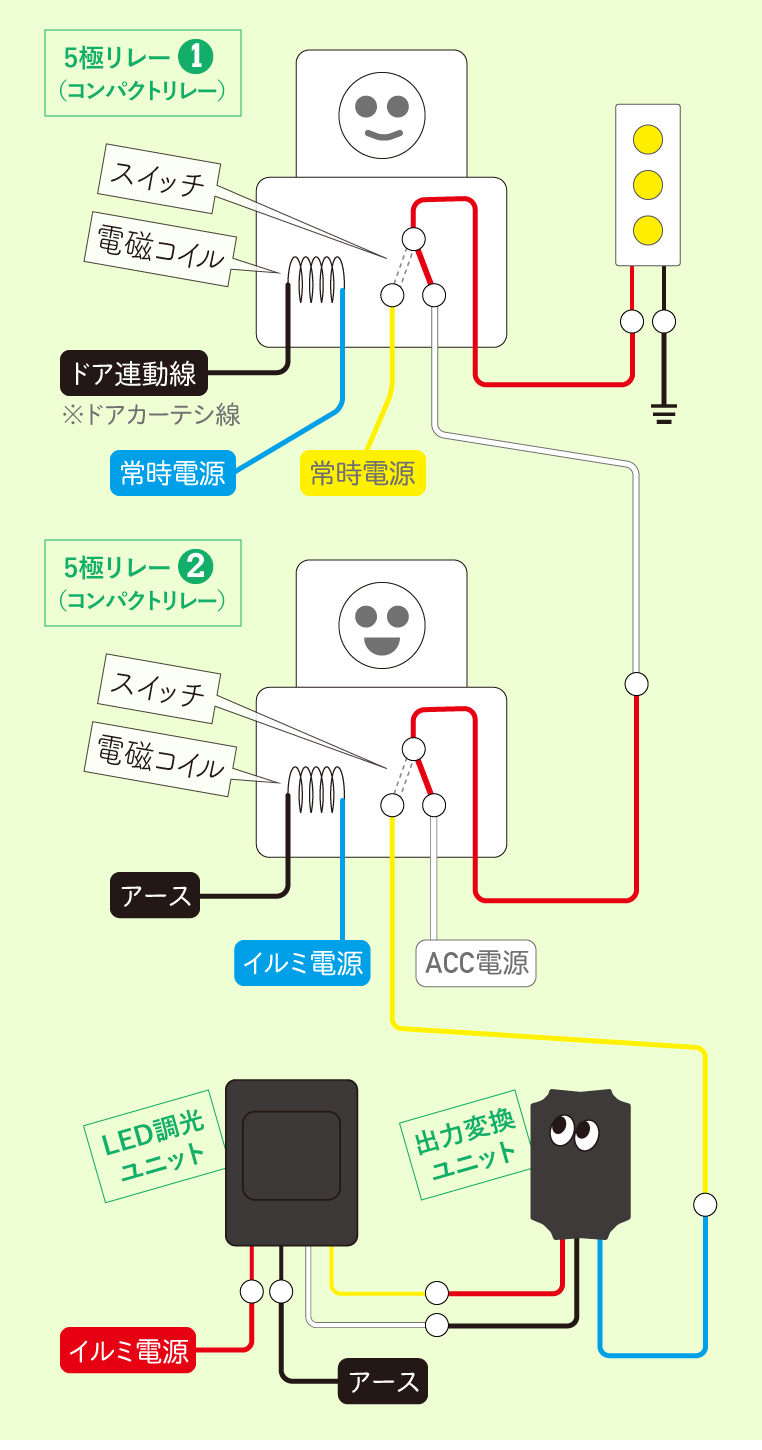

  最終的に「ドア連動＋ACC連動＋イルミ連動（減光）」のリレー配線図はこうなります。


•

  ひとつひとつ、ひも解いていけば理解はできましたけど、ヒントなしでは難しかったなァ。

•

  まあ、確かに3つの連動を組み合わせるっていうのは、私もケムリが出ました。

•

  （……そうなのか。）

•

  実は、ドア連動＋ACC連動＋イルミ連動をミックスしたフットランプを作るなら、リレーよりもっと現実的な方法がありますけどね。

•

  ……なぬ？
