ドア連動・ACC連動・イルミ連動を混ぜるなら、リレーよりユニットが近道

ドア連動とACC連動、さらにイルミ連動（スモール減光）のLEDフットランプを作るとしたら通常はリレーが複数必要。しかし、リレーの知識がまったくなくても、ユニットの力を借りれば実はカンタンにできる。どちらの方法がいいのか検証してみよう。

「5極リレーを組み合わせる」以上の制御が、ユニットひとつでできる

「ドア連動・ACC連動・イルミ連動（スモールオンで減光）のLEDフットランプの作り方」の続き。
●レポーター：イルミちゃん
5極リレーを2つ組み合わせれば、3つの連動をミックスさせることもできる……という話はしたものの、なかなか難しかったと思うんですよね。
●アドバイザー：エーモン中塚研究員
1日経ったら全部忘れるくらいの内容でしたね。
……。例えば「ドア連動＋ACC連動」や、ドアオープン時と夜だけ点灯させる「ドア連動＋イルミ連動」ぐらいまでなら、5極リレーひとつでできるので『まだいいのかな』とは思いますが。
ふむ。
イルミ連動で減光させるとなると、買わなければいけないアイテムも増えますしね。
エーモン製品で減光させるのは、確かにカンタンではありませんでしたね。
……で、ドア連動・ACC連動・イルミ連動（減光）までやりたいのであれば、これはもう、リレーでやるよりユニットの力を借りたほうが現実的かと思いまして。
ほう。

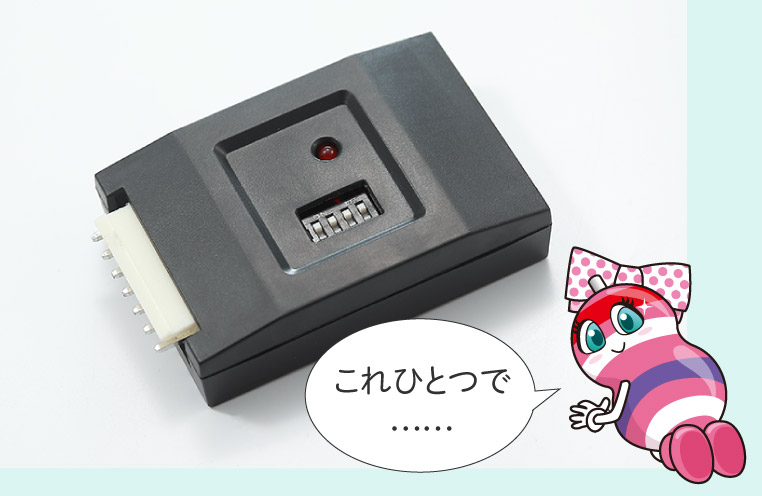

エーモンが運営する通販サイト「eくるまライフ.com」に、「フットライトLEDコントロールユニット2」という製品がありますが、これがまさにそういう用途なんです。

eくるまライト.comの「フットライトLEDコントロールユニット2」

eくるまライフ.comでは車種別のフットライトキットを展開しているのですが、その付属品でも使われているユニットです。
ユニット単品でも買えるんですね。
そうなんです。
これを付けると、どうなるの？

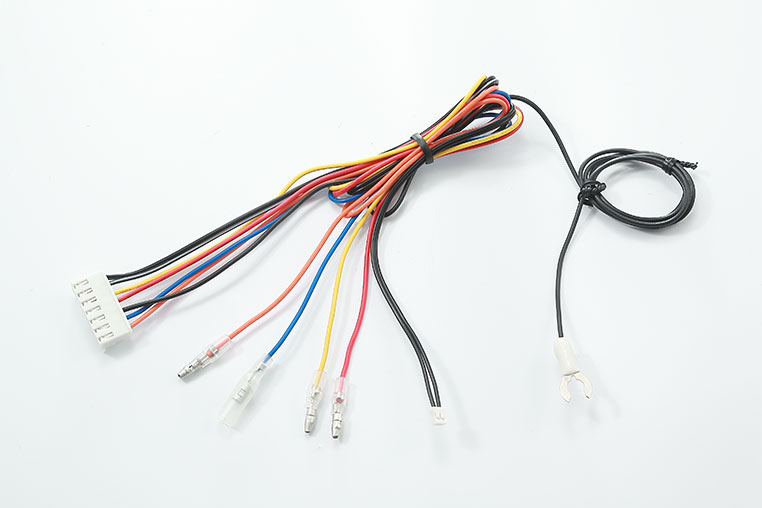

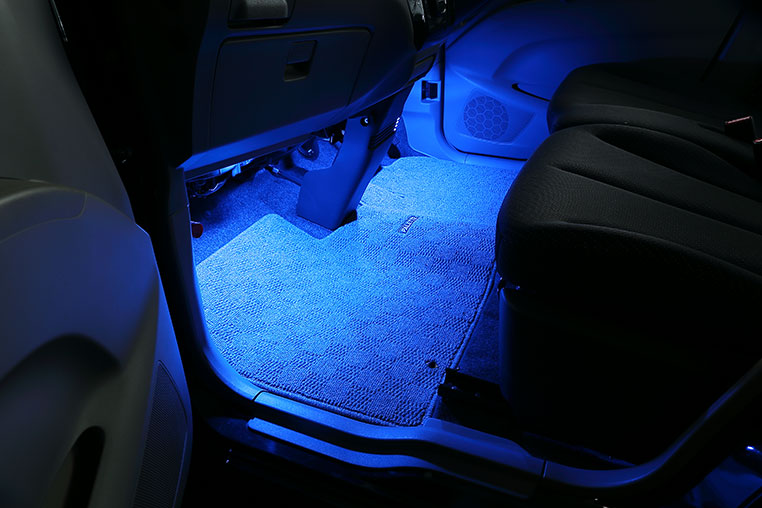

フットライトがドア連動にもなるし、ACC連動にもなるし、イルミ連動で減光させることもできるんです。
まさに前回紹介したリレー制御の内容だ。
それが、5極リレー2個とか調光ユニットなどを使わなくてもできるんですね。
なるほど。
それに、リレーだけでは実現できない制御も入っているんですよ。
と言うと？
フットライトの点灯や消灯を、じわ～っとさせたりもできます。
純正ルームランプみたいなやつ。
点灯╱消灯だけでなく、イルミ連動で減光するタイミングも、じわ～っと減光します。
高級感がある。
そうですね。じわ～っと明るさを変化させたほうが、純正っぽく見えますね。
リレー制御だと、パッと点灯したり消灯したりするだけだもんなぁ。
まあ、パッパッと切り替わったほうがよい、という人もいるとは思いますので、スイッチで切り替えれば「じわ～っと機能」をオフにもできますし。
ふむふむ。
それから、イルミ連動で減光するときの減光具合（明るさ）も調整できます。
その点は、前回の調光ユニットを使うやり方でもできましたが？

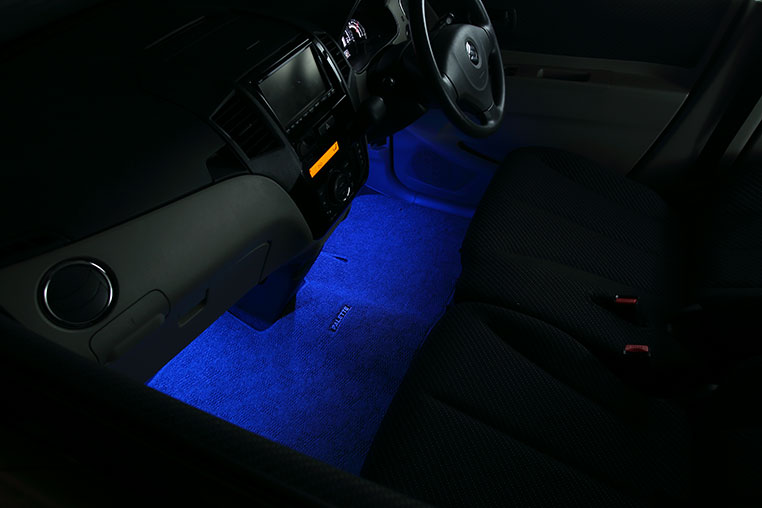

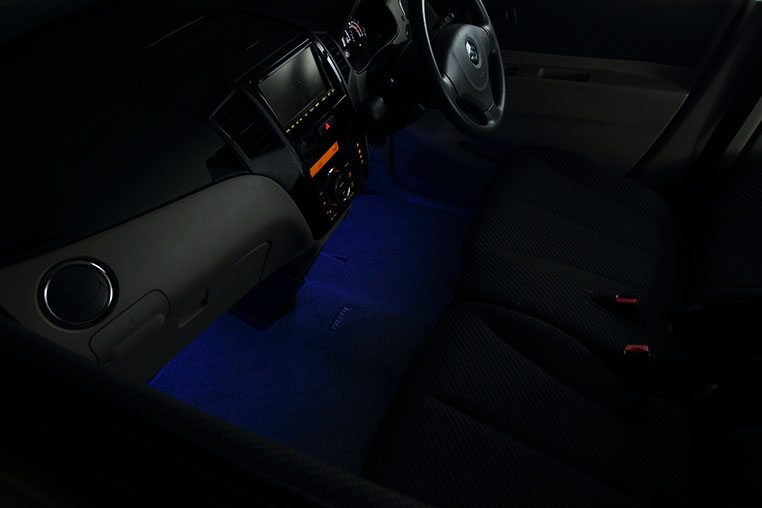

そうなんですけど、「フットライトLEDコントロールユニット2」の場合は、ACC連動で点灯したときの明るさが2段階（100％・30％）で選べるし、スモールライトオン時の明るさも4段階（100％・30％・10％・3％）から選べるんですよ。
