LED加工のプロに教わる「リレーの使い方」実践編

リレーの使い方の実践編。リレーがあれば、電装系の制御がかなり自由自在になるのだが、具体的にどんな風に使うのか。LED加工のプロが、リレーをどう使っているのかを聞いてみた。

•

  車の電装系をいじる人にとって、あったほうがいいのが「リレーの知識」。

  ●レポーター：イルミちゃん

•

  リレーは重要なんですけど、リレーと聞くと引いてしまう人が多いですよね〜。

  ●アドバイザー：球屋 森田研究員

•

  LED加工やヘッドライト加工を専門とする球屋でも、リレーはよく使うんですよね？

•

  そうですね。リレーがあれば、制御に関してやりたいことは、だいたい何でもできますから。

•

  それではここで、プロのLED加工職人が、どんなリレーをどういう風に使っているのか……を紹介していきたいと思います。



予備解説

この記事は、リレーの使い方としては応用編。基本的なリレーの使い方は、「リレーの使い方入門╱回路のしくみ」が、おさらいに最適だ。

DIYユーザーにお馴染みのエーモンリレーを使って、初心者向けに解説している。

•

  LED加工やヘッドライト加工の、どういう場面でリレーを使っているのでしょう？

•

  そこはけっこう、時代の流れと共に変化がありますね。

•

  ……と言うと？

•

  光源がHIDだった時代と違って、最近の光源は、ほぼLEDのみですよね。

•

  確かに。

•

  だから、あまり大容量のアンペアに対応するリレーは必要なくなってきています。

•

  そういえばリレーにも、アンペア数（容量）というものがありますね。

•

  そうなんです。しかし、30アンペアや40アンペアなどの大容量に対応するリレーは、僕らの仕事ではほぼ使わなくなりました。

•

  ちなみにHIDの時代のリレーの使い方は、どういう使い方だったんでしょう？

•

  ヘッドライト加工で例を挙げると、プロジェクターを移植して、ロービームを4灯化するときなどは、絶対にリレーが必要ですね。


•

  上のは60ハリアー後期の純正ですが、プロジェクターが並ぶのが今風のヘッドライトです。

•

  だから、ロービームプロジェクターを増やす……という移植もよく行いましたね。

•

  球屋の得意メニューのひとつ。

•

  しかし、後付けで増設（追加）したプロジェクターに電気を流すためにはリレーが必要なんですよ。

•

  ホホウ。

•

  もともと付いている純正プロジェクター（ロービーム）の電源を、単純に分岐させて、新しいほうにも流す、という配線方法ではダメなのです。

•

  それはなぜ？

•

  出力制限があるからです。出力に限界があるから、単純に線を分岐させるやり方ではうまく動作しません。

•

  ……ふむ。コンピューターで、そういう制御もしているんだ。

•

  というわけで、増設したプロジェクター用の電源は、別の場所から常時電源を取っておきます。

•

  フムフム。

•

  そして「純正ロービームがオンになった段階で、増設ロービームに常時電源を流す」回路をリレーで組む。

•

  そういう場面で使う、リレーの種類というのは……

•

  いわゆる4極リレー（※a接点リレー）ですね。

4極リレーの構造



配線の色はリレーによって異なる。上はエーモンの4極リレーの例。

•

  配線付きの4極リレーは、コイルに電気を流すための2本と、間にスイッチの入っている2本の、合計4本の線が出ています。

•

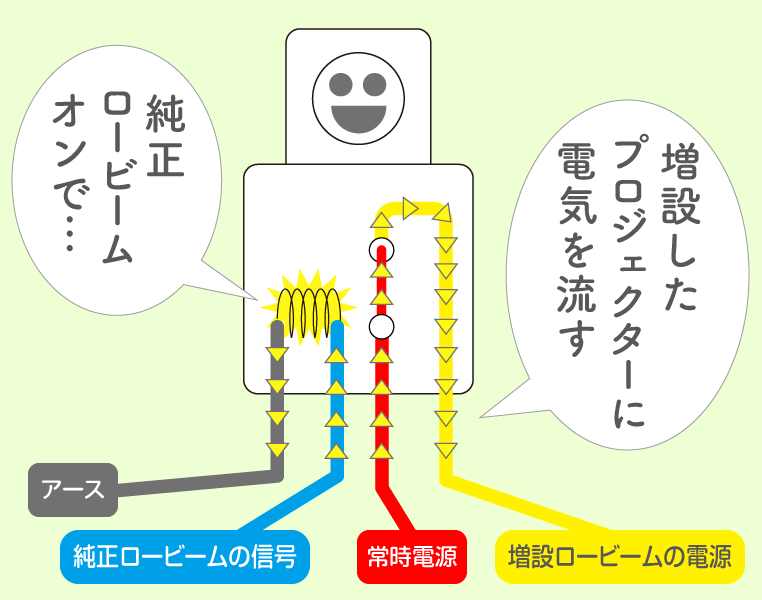

  プロジェクター増設のケースでいうと、こんな（↓）回路をリレーで組みます。


•

  純正ロービームから分岐させた線は、電源としてではなく、あくまでもリレーを動かすための信号線として使っているのみです。

•

  実際に増設プロジェクターを光らせるわけではないから、僅かな電気しか必要ないんですね。

•

  ハイ。それを信号（合図）として、メインの常時電源を増設プロジェクターに流します。



配線の色使いは、リレーにより異なる。

•

  こうすると、ロービームの出力限界があったとしても、ロービームを増設できるんですね。

•

  ナルホド、ナルホド。

•

  ただし、この場合は、光源がHIDなら、大容量のリレーが必要となります。

•

  大容量タイプの4極リレー（a接点リレー）が必要ってことですね。

•

  ようするに、電力不足を補いたい、という目的で使うのが4極リレーです。

•

  フムフム。

•

  「なにかがオンになったタイミングに連動させて、別のなにかに電源を流す」回路を作りたいときが、4極リレーの出番。

•

  対象物は変わっても、回路の組み方は、さっきのプロジェクター移植の配線例と同じパターンですね。

•

  そうですね。球屋での4極リレーの使い方は、全部そのパターンです。

•

  しかし、最近はあまり使わなくなった？

•

  電源を補う用途で4極リレーを使っていたので、光源がLEDになったことで、それが必要になる場面はすっかり減りましたね。

•

  LEDが低消費電力だから……か。

•

  ハイ。単純に電源を分岐させたりすれば、それで済むケースがほとんどです。

•

  じゃあ、今さらリレーの使い方を覚えても、ヘッドライトメイクでは意味がないってこと？

•

  いやいや、4極リレーは使わなくなりましたが、いっぽうで、今でもよく使っているのが5極リレー（※c接点リレー）です。
