デイライトを減光させる方法。スモール（ポジション）連動でデイライトが減光するのは、今どきの純正風。リレーを使った「デイライト減光」の制御の仕組みを、わかりやすく解説する。

•

  この記事は、「イカリングをロービームオンで消灯させる方法」の続きです。

  ●レポーター：イルミちゃん

•

  今回のテーマは、デイライトの制御です。

  ●アドバイザー：球屋 森田研究員

•

  デイライトに加えたい制御と言えば……

•

  スモール（ポジション）ランプのオンに連動させて、「消灯」または「減光」させることでしょうね。

•

  ちなみに最近の新型車では、純正でデイライトを搭載しているヘッドライトが増えています。

•

  新型クラウンのデイライトを例にしても……

昼間はデイライトが強発光し……



※ヘッドライトが「オート」になっているのが発動条件。

夜、スモール（ポジション）オンに連動して減光する


•

  昼間は明るく、夜はそのままだと眩しすぎるから「減光」するんですね。

•

  つまり、この連動は「純正っぽく見せる」という意味でも有効です。



予備解説

ちなみに、純正デイライトが「減光」するのは、2016年10月にできたデイライト専用の新保安基準に沿ったもの。

---

※「車検に通るデイライトの条件」参照。

•

  この技も、前回のフォグランプ消灯と同様に、5極リレー（c接点リレー）を使います。

5極リレー


•

  「消灯」ではなく「減光」が、リレー配線でできるって不思議なのですが……

•

  「消灯」のほうがカンタンにできるのは確かなので、まずは、スモール（ポジション）連動でデイライトを消灯させる方法のおさらいから。

•

  それなら前回と同じだから、理解しやすそうですね。

•

  5極リレーの5本の配線コードの内部は、このようになっています（↓）



配線コードの配色はリレーによって異なるので、リレーの仕様書で確認を。

•

  電源は「緑」につなぎます。

•

  デイライトの場合は昼間から点灯させているから、電源の種類は……

•

  「緑」に対して、ACC電源（またはIG電源）を取る、ということですね。

•

  「ACC電源の取り方」については、こちら（↓）を参考にしてください。

ACC電源の取り方│関連記事

ACC電源╱アクセサリー電源の取り方

---

ACC電源は車のどこから取るのが正解か？

---

エンジンルームでACC電源が見つからない時の対処法

•

  そして「緑」とつながっている「黒」をデイライトのプラス線につなぎます。

•

  これでACCオン（またはIGオン）の段階から、デイライトに電気が流れていきますね。

•

  次にリレー内のコイルにつながっている2本線……今回のリレーでは「黄色」をスモール（ポジション）ランプ線のプラスに、「オレンジ」をアース接続します。

•

  つまり、こういう配線図になります。



ACC電源の代わりにIG電源でもよい。

•

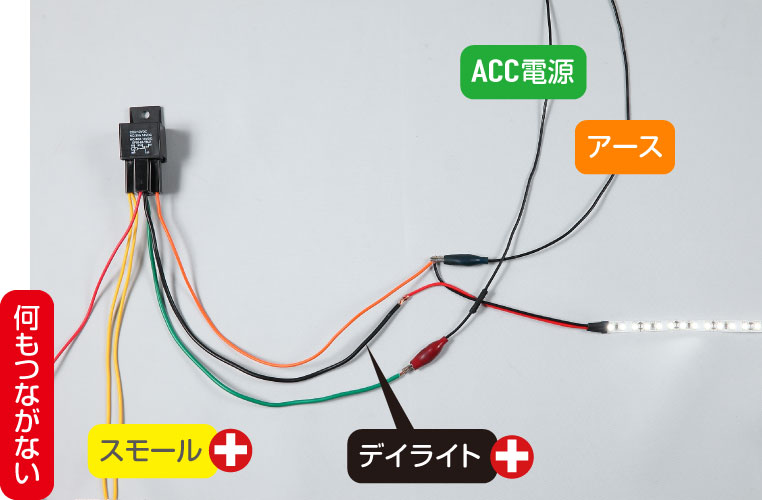

  これを実物で再現すると、こうなります。


•

  デイライトのマイナス線は、リレーの「オレンジ」と同様にアース接続するので、ここでは合流させています。別々にアースしても同じことですね。

•

  今の状態だと、デイライト用に用意したLEDテープは点灯していますね。

•

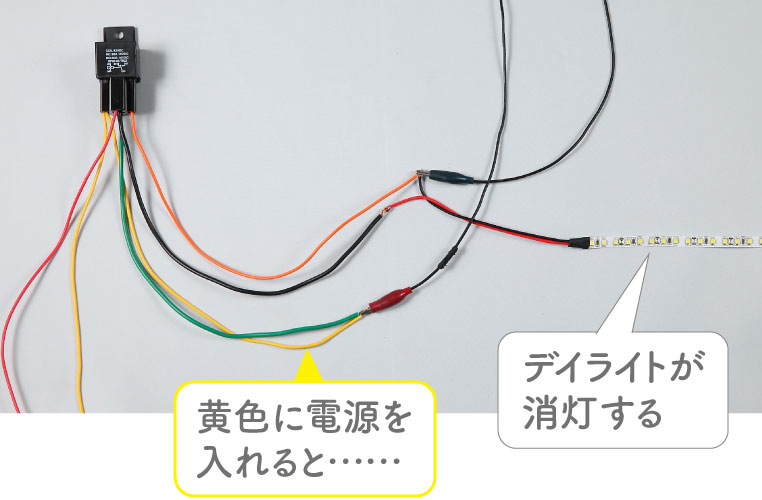

  しかし、リレーを動かすカギとなる「黄色」に電気を流すと……

デイライト用LEDテープが消灯


•

  「黄色」に電気を流すと、「消灯」することが確認できました。

•

  ハイ。実際に車に付けるときは、「黄色」を「スモールプラス線」につないでおけば、スモールオンで消灯ですね。

•

  ……で、「減光」っていうのはどうやるの？

•

  「消灯」では未使用だった、「赤」の出番となります。

•

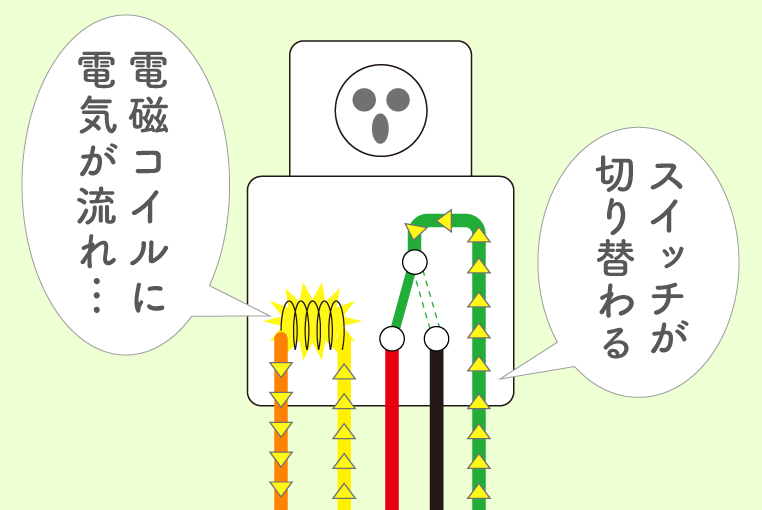

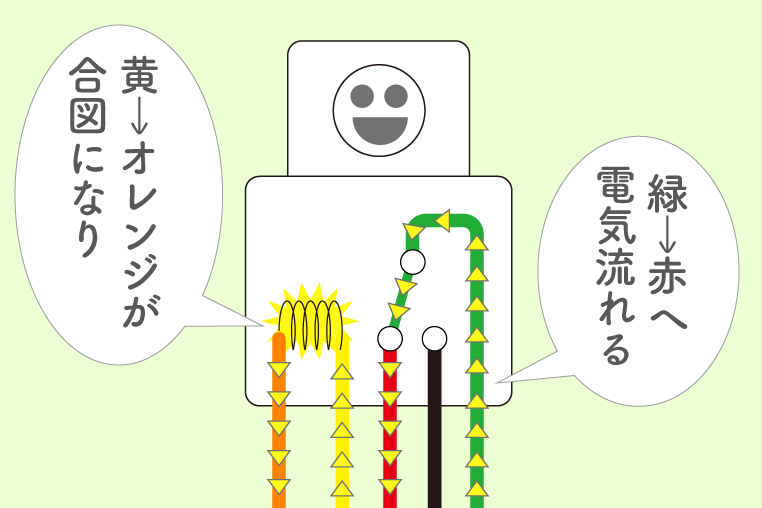

  スモールオンに連動して、5極リレー内部の接点は、このように切り替わります。



•

  消灯のときは「赤」の先になにもつなぎませんでしたが、今回は「赤」もデイライトのプラスにつなぎます。

•

  しかし、それだとスモール（ポジション）がオンでもオフでも、デイライトに電気が流れてしまうのでは……？

•

  そうですね。しかし、「赤」を経由する場合だけ、「減光」させたいわけですよ。

•

  どうするの？

•

  「赤」の先に「抵抗」を経由させて、LEDのプラスにつないでおくのです。



電気の逆流（回り込み）を防ぐ「整流ダイオード」も付けておくのが望ましい（※後編を参照）

•

  こうすると、「黒」の出力に対して、「赤」の出力は弱くなります。

•

  ホホウ！

•

  実際にどのぐらい減光させるかは、間にかませる抵抗の「抵抗値」次第ですが、配線方法としてはこうなります。

•

  ここでまさか「抵抗」が出てくるとはね。

•

  ただし、抵抗の選び方には注意点があります。それから、整流ダイオードも付けておいたほうがいいです。

•

  そのあたりの具体的なことは、「後編」で解説します。
