イカリングをロービームオンで消灯させたい時は、5極リレーの出番

イカリングは、イカリングを付けただけでは終わらない。後付けイカリングは、光を制御してこそ。例えばロービームオンでイカリングを消灯させればイカリングの寿命が延びる。そんな時に必要なのが5極リレー。使い方を理解した先に、マニアックの醍醐味がある。

•

  LED加工のプロに教わる、リレーの使い方。第2回めは、5極リレー（c接点リレー）です。

  ●レポーター：イルミちゃん

•

  前回の4極リレー（※）は、電源不足を補いたいときに使う、というものでした。

  ※「LED加工のプロに教わる〈リレーの使い方〉実践編」参照。

  ●アドバイザー：球屋 森田研究員

•

  それに対して、5極リレーは？

•

  一番シンプルな使い方例を挙げると、僕らが5極リレーを使うのは、「切りたい（消灯させたい）」場面です。

•

  LEDを切るとき……とか？

•

  ただ「切る」だけならスイッチでできます。でも「何かがオンになったら、このLEDは消したい」なんていう時が、5極リレーの出番。

•

  それって、例えばどういう場面だろう？

•

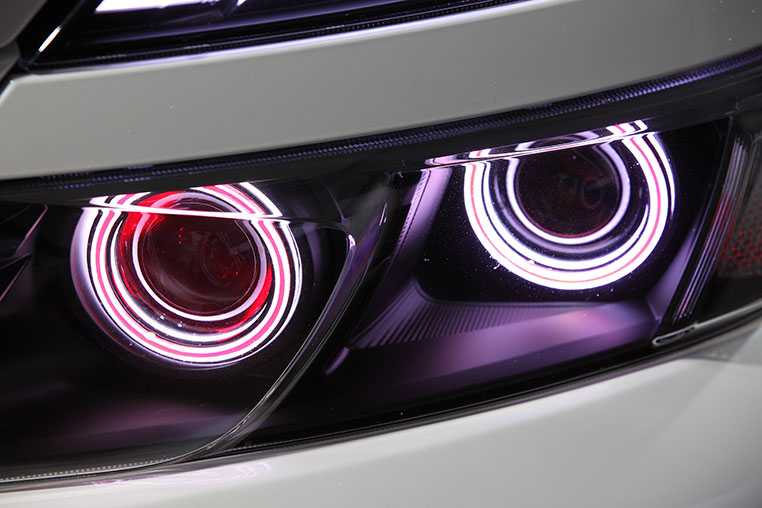

  以前に球屋でもよく使った実例を挙げると、「ロービームを点灯させたらイカリングを消灯させたい」場面ですね。

•

  なぜ、せっかくのイカリングを消すの？

•

  イカリングは熱に弱いので、ロービームにHIDを入れていたりすると、その熱でイカリングが切れてしまうんですよ……。


•

  両者を同時点灯していると、熱でイカリングが壊れる。これは、イカリングがすぐ切れる理由のひとつです。

•

  そうだったのか〜！

•

  そこで、イカリングを点灯させるのはスモール点灯（ポジション点灯）時のみにしておき、ロービームを点灯させた時点でイカリングを消すのです。

•

  まさに5極リレーの出番、なんですね。

•

  イカリングの熱対策としては、有効なテクニックですよ。最近の球屋ではイカリング自体、あまり付けてませんけど。

•

  5極リレーが、イカリングの熱対策になるとはね。

•

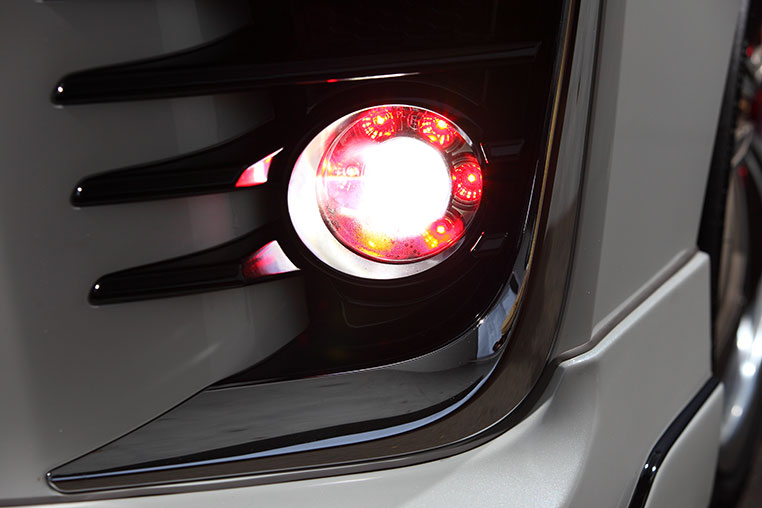

  ちなみにフォグをHID化して、さらにイカリングを付けているような時にも同じことが言えます。



✔ イカリング、あるいはイカリング的に周囲にLEDを付けている場合も、HIDフォグランプオン時には消灯させるのが（熱対策としては）望ましい。

•

  フォグイカリングだとすれば、スモールオンでイカリングを点灯させますが、フォグランプオン時にはイカリングを消すのです。

•

  なるほど、なるほど。

•

  こういう用途では、5極リレーが必要になりますね。

•

  具体的には、どう配線すればいいのか。リレーの使い方（配線方法）を見ていきましょう。

•

  5極リレーといっても配線付きのリレーもあれば、配線無しもあったり、大きかったり小型だったりと、いろいろありますが……

•

  フムフム。

•

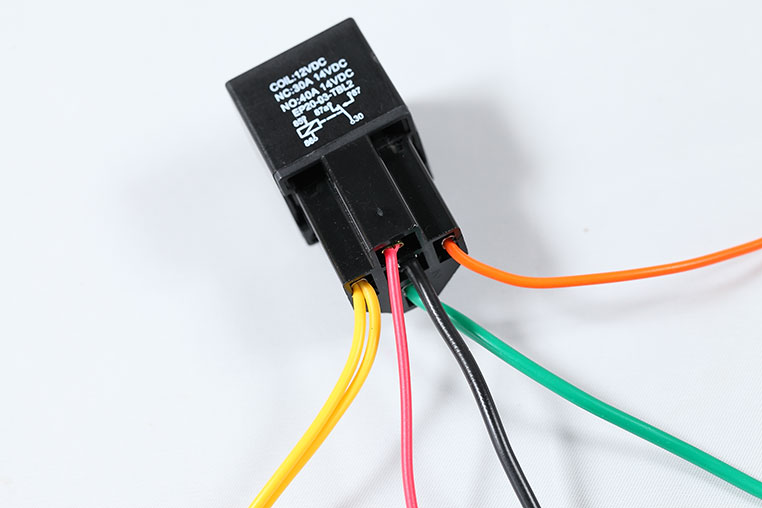

  ここでは説明しやすい、配線付きの5極リレーを例に説明します。

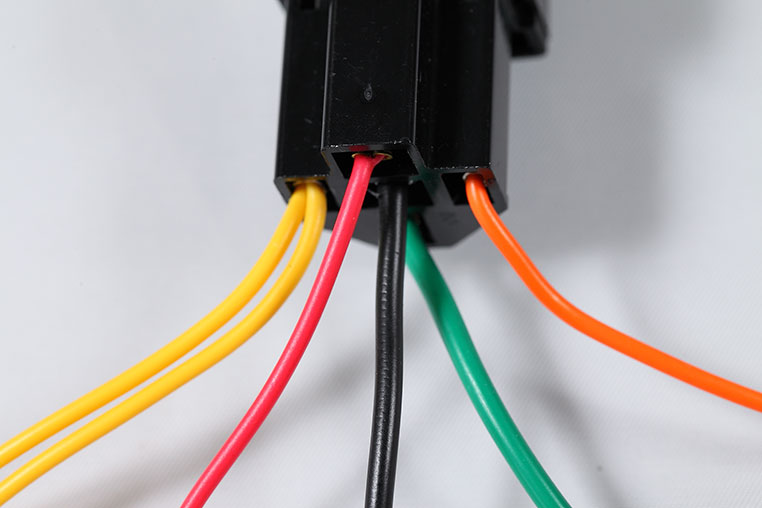

5極リレーの配線コード


•

  5色の配線コードが付いていますね。なお、色使いはリレーによって変わりますよ。

✔ モデルリレーの黄色が2本あるのは、複数のリレーを連結して使うときに便利なだけで、通常使いでは1本しか使わない。どちらの黄色を使ってもOK。

•

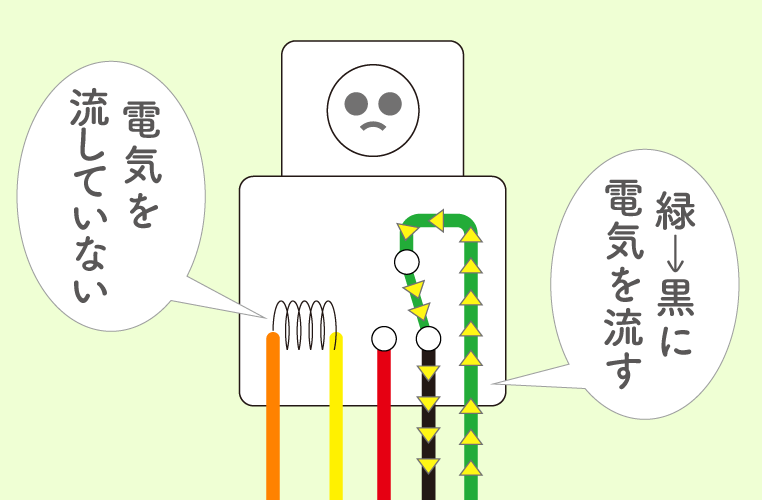

  この5色の配線コードは、内部でこのようにつながっています。


•

  普段は「緑」と「黒」がつながっているので、「緑」にスモール（ポジション）ランプのプラス電源を取って、「黒」をイカリングのプラスにつなげば……


•

  スモールオンで、イカリングが点灯します。

•

  これだけなら、普通のイカリングとなにも変わらない挙動ですね。

•

  そしてヘッドライト（ロービーム）オンでイカリングを消すために、ロービームの信号（プラス）をリレーの「黄色」に取っておきます。

•

  フムフム。

•

  この「黄色」はリレー内部でコイルを介して「オレンジ」とつながっています。「オレンジ」は、アース接続しておけばOK。

•

  つまり、こうなります。


•

  赤の先だけ、なにもつないでいませんが……

•

  ココは、なにもつながないでおくのがミソですね。

•

  これでロービームを点灯させると……

•

  「黄色」→「オレンジ」間のコイルに電気が流れて、リレーの出力先が「黒」から「赤」へと切り替わります。

•

  ところが「赤」にはなにもつながっていない。

•

  つまり、イカリングが消灯する、ということですね。

•

  ナルホド。

•

  「リレーの出力の片足を使わない」ことで、「なにかがオンになったら、なにかを消す」という使い方が可能になります。

•

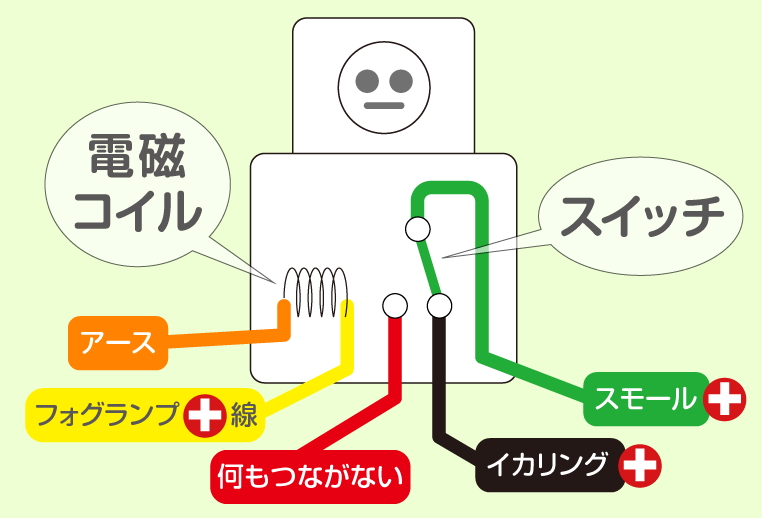

  フォグイカリングを、フォグオンで消灯させるなら、こういう配線方法ですね〜。


•

  リレーを動かすタイミングが、ロービームオンからフォグランプオンに変わっただけのことです。

•

  この消灯テクニックは、他にもいろいろ使えそうですね。

•

  「スモールオンでデイライトを消灯させるとか、減光させる」といった場合も使えますね。

•

  ……減光もできる？

•

  5極リレーひとつで、できますよ。

•

  「消灯」なら、今回のリレー配線と同じなのは分かるけれど……リレーで「減光」ってどういうこと？？？
