車の電気が逆流するとはどういうことなのか。初心者にはイメージしにくい面があるので、電装DIYでありがちな「電気が逆流してしまうNG回路の例」を見ながらわかりやすく解説する。

•

  「異なる電圧で制御する、というリレーの使い方もあるが……なんのこと？」の続き。

  ●レポーター：イルミちゃん

•

  リレーの使い方のひとつに、電気の逆流防止があります。

  ●アドバイザー：CEP 服部研究員

•

  電気の逆流……って、なんなんでしょうか？

•

  まずは、どういうケースで電気の逆流が発生するかを解説しましょう。

•

  ふむ。それも電装DIYが原因なんだよね。

•

  そうですね。例えばLEDフットランプをイルミ連動（スモールランプ連動）で光らせつつ、ACC電源も取っておいて、スイッチを使って任意のタイミングで光らせたいとします。

•

  それはつまり、イルミ連動＋ACC連動（スイッチ経由）ですね。

•

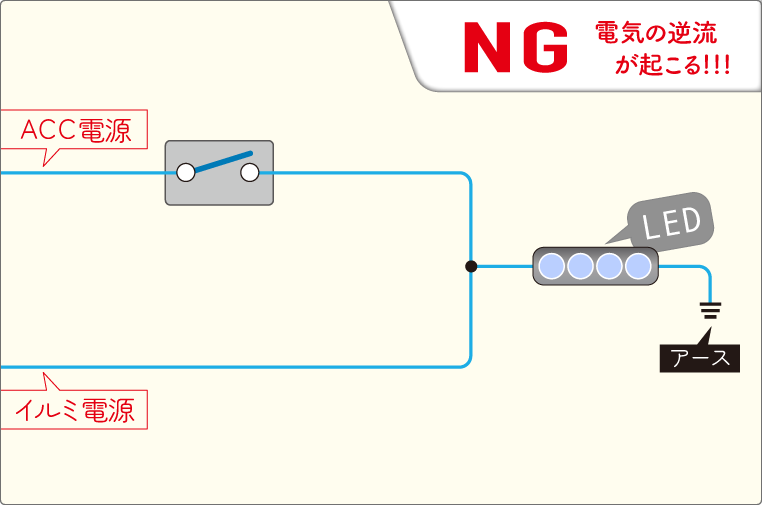

  その場合、こういう回路を組んでしまったら、NGです！


•

  これならACCオンでもイルミオンでも、フットライトが光りそうな気はするが……

•

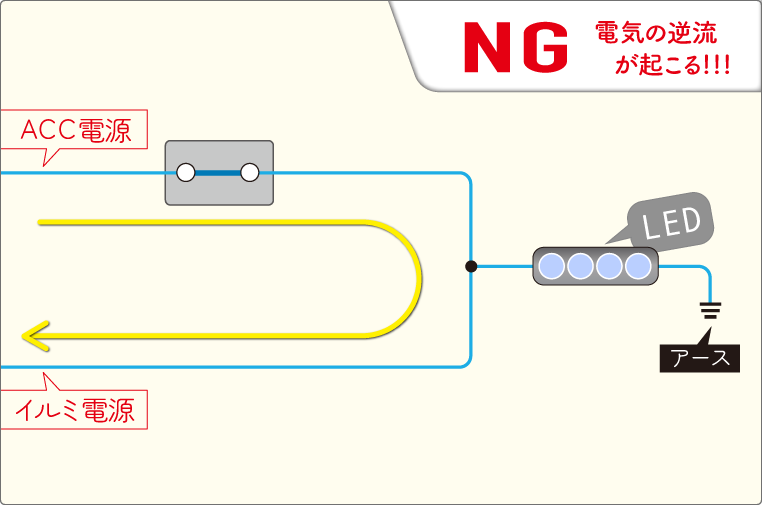

  ACCオンのときにスイッチオンにすると、電気がこのように回り込んで流れてしまいます。


•

  あわわ。思わぬ方向へ電気が…。

•

  これでは、純正のイルミ電源回路に電気が流れ込んでしまいますね。

•

  そ、それって、どうなるのでしょうか？

•

  純正のイルミが点灯してしまいます。

•

  ん？
  あ、そういう挙動？

•

  回路がつながっていれば、スモールランプが点灯してしまったりします。ただ、最近の車はヘッドライトの線が通信化されており、点灯しない場合もあるでしょうが、内装のイルミやテールランプが点灯してしまったりしますよ。

•

  電気の逆流で、意図しない点灯トラブルが起こるんだ。

•

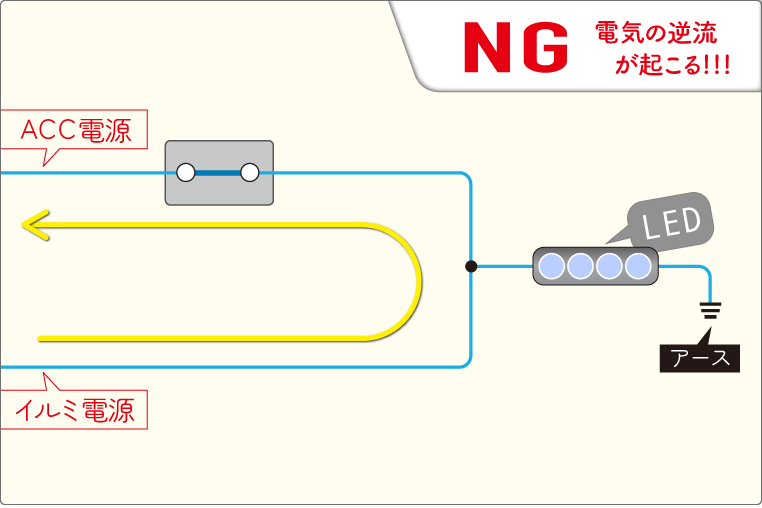

  逆にACCオフ（エンジンオフ）状態でも、イルミ電源オンの状態でスイッチをオンにしたら、イルミ電源がACC電源回路に回り込みますね。

•

  これは…勝手にACCオンみたいな状態になるのかな。


•

  そうですね。イルミ電源回路のヒューズが飛ぶか、もししっかりした電源が取れていてそれが逆流するとなると、ホントにACCオン状態になってしまいますね。ナビなどが起動していまうかと。

•

  フットライトだけ点灯するつもりだったのに、大変なことになってしまいますね…。

•

  回路としてつなげてしまっているので、片方がオンになれば、もう片方もオンになってしまう、ということです。

•

  それって、車に良くなさそうな…。

•

  はい。車にとって非常に良くないです。

•

  コンピューターが壊れたりとかもあり得る？

•

  車の回路の事情によっては、その可能性もありますね。

•

  電気の逆流の恐さは分かりました。

•

  つまり逆流が発生しそうな場面では、必ず逆流防止の対策が必要になります。これは必須です。

•

  「こんな場面だと逆流が起こるかも」っていうのは、意識できていない可能性もありそう。DIYで車をいじる人は、どう注意したらいいんだろう？

•

  基本的には「違う電源をいっしょにまとめる」場合、そのままではダメです。逆流防止対策が必須になります。

•

  なるほど。単純に2種類の電源を合流させるだけだとトラブルが起こる。

•

  もうひとつよくあるのが、右ウインカーと左ウインカーの線から、それぞれ分岐でウインカー信号を取り出してくるケース。



メーター裏で左右のウインカー線を分岐させ、ウインカー信号を取り出しした場面。

---

•

  その場合、単純に左右ウインカー線からとって合流させてしまうと、右ウインカーと左ウインカーの回路がつながってしまうことになります。

•

  ということは……

•

  右ウインカーを出しても左ウインカーまで点灯してしまうし、左ウインカーを出しても右ウインカーまで点灯してしまうんです。

•

  ウッ。どっちにウインカーを出しても、ハザード点滅状態になってしまう。

•

  車の設計として回路を分けている線、違う系統の線をいっしょにするのは、基本的にはやってはいけません。

•

  しかしそれをやるしかない場面もある、よね。

•

  そういうときには電気の逆流防止対策が必要になります。

•

  問題点が分かったところで、次回は対策編です。
