リレーによって「電装品A」と「電装品B」を切り替える回路の作り方

• 1
• 2

リレーを使って切り替えができる回路を学ぶ。例えばフットライトLED。普段は白く光って、なにかに連動させることで色が切り替わって青く光る…なんてことが可能になる。使用するリレーは5極リレー（c接点リレー）。

•

  「何かの電気信号に連動させて、電装品の電源を遮断させるリレーの使い方」の続き。

  ●レポーター：イルミちゃん

•

  前回は電源を遮断するリレーの使い方でしたが、今回は電装品の切り替えを目的とするリレーの使い方です。

  ●アドバイザー：CEP 服部研究員

•

  電装品Aと電装品Bを切り替える的な？

•

  はい。5極リレー（c接点リレー）の使い方としては、オーソドックスでイメージしやすい例です。



「リレー用語〈ノーマリーオープン〉と〈ノーマリークローズ〉の違いを理解しよう」参照。

•

  この場合は「コモン」につなげた電源を「ノーマリークローズ」と「ノーマリーオープン」のどちらに供給するか、ということです。

•

  電装品の切り替えとは、例えばどんな場面で使うのでしょうか？

•

  ここでは白いLEDと青いLEDの2種類を用意して、色が切り替えできるフットランプを例に説明しましょう。

•

  フムフム。

•

  たとえばACCオンで白に点灯していたフットランプが、イルミ連動（スモールランプ連動）で青に切り替えられるようにするにはどうしたらいいか？

•

  えーっとまずイルミ連動でリレーを動かすんだから「コイル」に流すのは、イルミ電源で確定だ。

•

  そして5極リレーの場合は、コイルに電気が流れていない間は「コモン」と「ノーマリークローズ」がつながっています。

•

  ……ということは「ノーマリークローズ」の先に、ふだん光っていてほしい白LEDをつなぐ！

•

  そうです。「コモン」にはACC電源（またはIG電源）などを取っておくのが普通ですね。

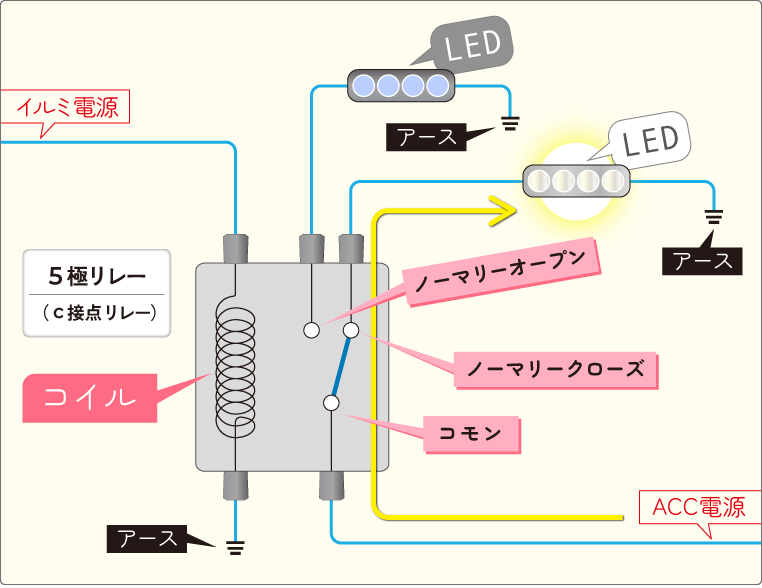

5極リレー（c接点リレー）：コイルに電気が流れていない状態╱白LED点灯

---

•

  実際にLEDを光らせている電源がこのACC電源。

•

  いっぽうこの場合のイルミ電源は、リレーの接点を切り替える合図の信号として使っているだけです。

•

  車のスモールランプが点灯してイルミ電源がコイルに流れると……

•

  リレーの接点が「ノーマリーオープン」に切り替わるので「コモン」に取ってあるACC電源が青LEDに流れます。



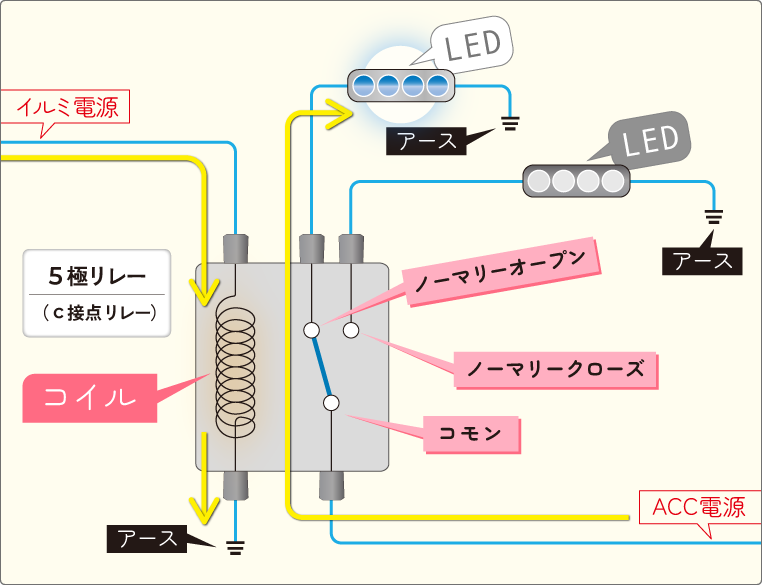

5極リレー（c接点リレー）：コイルに電気が流れている状態╱青LED点灯

---

•

  と同時に「ノーマリークローズ」の接点は離れますので、「白LED」は消灯します。

•

  ホー。
  まさに切り替え。

•

  これが「電装品A」と「電装品B」をリレーで切り替えるときの回路の作り方です。

•

  前回の電源遮断よりも、よっぽど分かりやすい話とも言えますね。

•

  しかし実際には「リレーを使った切り替え回路」にはまだまだいろいろなバリエーションがあるんですよ。

•

  と言うと…？

•

  今のは「電装品A」と「電装品B」を切り替える分かりやすい例でしたが、「ひとつの電装品」に対してリレーによる回路の切り替えを用いる方法もあります。

•

  相手が「ひとつの電装品」なのに、なんで切り替える必要があるの？？？
