ウインカーを点灯させたときに、デイライトを消灯させるには？

• 1
• 2

デイライトとウインカーの制御について読者からの質問。ウインカー点灯時にデイライトが消灯する、輸入車っぽい制御にしたいが、どう配線すれば可能なのか？ リレーを使えばできる？

•

  読者の方から頂いた、リレーの使い方に関する質問。

  ●レポーター：イルミちゃん

■ 質問

DIYラボで〈5極リレーの使い方〉を読んでの質問です。

私がやろうとしているのは、ウインカーを点灯させたとき、デイライトを消す制御です。外車などに付いてるアレです。

社外のヘッドライトを装着していて、ウインカーはシーケンシャル化されています。デイライトの電源は、現状ではヒューズボックスから取っております。

この状態から、どのように配線すればよいでしょうか？

---

質問者╱監督さん

•

  DIYラボ上では、これまでにも似たような制御方法を解説してきてはおりますが……

近い発想の制御は…

「スモールランプ点灯時にデイライトを消灯させる方法」がある。

•

  今回の「ウインカー点灯時にデイライトを消灯させる」というのも一見すると5極リレーでできそうですが……ウインカーは点滅信号なんですよね。

•

  そうですね。そこは大きな違いです。単純に5極リレーを使って制御すると、ウインカー点滅時の間のタイミングで、デイライトが点灯してしまいますね。

  ●アドバイザー：CEP 服部研究員

•

  ウインカー点灯→デイライト消灯→ウインカー消灯→デイライト点灯みたいな感じね……。

•

  そういうことになってしまいますね。

•

  監督さんはシーケンシャルウインカーですが、全LEDが消灯するタイミングで、一瞬デイライトが点灯してしまうのかな。

•

  そうですね。しかも今回は「社外ヘッドライトでシーケンシャル化している」ということですから、もともとの純正のウインカー線を流れてくるのは、確実に「点滅信号」になります。

•

  なるほど。

•

  ということで、いつもの5極リレーを使って制御するやり方ではダメなんですよ。

•

  やはりか。

•

  この場合は、ウインカーの点滅信号が来ている間、継続してデイライトの電源をオフにする必要があります。

•

  「点滅信号を普通の信号に変える部品」みたいなものを、リレーの回路に付け足せばいいのかな。

•

  ただ、それって難しい話で、一般的な汎用の電子部品では、そういうものがないんですよ。

•

  ムムム……。

•

  しかしこういうケースで対応できるマニアックな制御ユニットが、実はコムエンタープライズにはあります。

•

  ほう…？

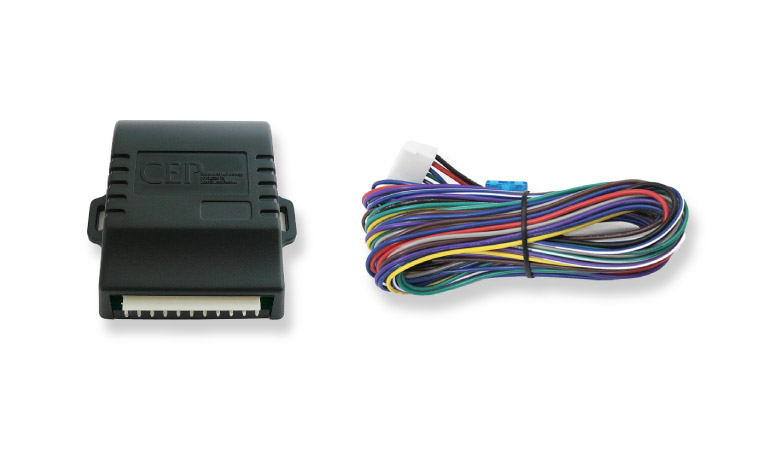

コムエンタープライズのコーナリングランプキット

---

•

  この製品の本来の用途は「ウインカー連動で別のランプを光らせる」制御ができるものです。

•

  フムフム。

•

  よくある使い方として「コーナリングランプ付きのヘッドライトを買ったけれど、コーナリングランプを点灯させる手段（信号）が車両側にはない」という場合です。

•

  純正ではもともとコーナリングランプが付いていなかったからってこと？

•

  そうなんです。コーナリングランプとは、ウインカー連動で点灯して旋回方向を照らすためのランプ（※側方照射灯）です。

•

  ウインカー連動だけど、点滅ではない光り方をする。

•

  単にウインカー連動だと、点滅してしまうからダメなのです。かといって常時点灯させるのも違います。

•

  どちらもコーナリングランプではないね…。

•

  ということで、社外ヘッドライトにコーナリングランプが付いていても「このランプの信号（電源）はどこから取ればいいの？」という話になってしまいます。

•

  なるほど、なるほど。

•

  「後期のヘッドライトに載せ替えたけど、前期にはコーナリングランプが付いていないから、点灯できない」みたいな悩み相談もありました

•

  そのパターンも途方に暮れそうだけど……そんなときに「コーナリングランプキット」の出番なんだ。

•

  ハイ。これを使って、ウインカーの点滅信号を連続信号に変換して、コーナリングランプを点灯させます。


•

  厳密に言えば、純正は舵角なども見てコーナリングランプを制御していたりもするんですけど、後付けの場合はウインカーの信号を活用するのがてっとり早い方法ですので、それを可能にしています。

•

  でも今回の監督さんの要望だと「デイライトを消灯させたい」だから……話が逆なのでは？

•

  このキットは配線方法によって、逆のことができます。「ウインカー連動で別のランプを消灯させる」制御もできるんですよ。

•

  それなら「ウインカー連動でデイライトを消灯させる」技にも使える！

•

  「ウインカーの点滅信号を連続信号に変換したい」という問い合わせはけっこう多くて、そちらの用途での需要もあり、ロングセラーアイテムになっているのです。

•

  点滅信号を連続信号に変える変換ユニット、でもあるのね。

•

  そうですね。今となっては「ウインカー連動ライト制御キット」みたいな名前のほうがいいのかも知れませんが……

•

  確かに。名称変更してはどうでしょうか？

•

  ……その件は弊社で今後検討するとしまして、ひとまずこの制御ユニットを使っての配線方法を解説しましょう。
