スイッチの選び方

---

社外デイライトにスイッチを付けるときは「中容量」以上が無難

デイライトをスイッチで消灯できるようにしたい、という要望は多いが、スイッチには容量制限の問題があり、どれでも使えるわけではない。しかしここでは「難しいことはさておき、社外デイライトにオススメのスイッチ」がどれなのかをテーマに、電気が苦手でもスイッチが選べるように話を進める。

•

  DIYユーザーが定番的に使うスイッチといえば、エーモン製スイッチですが……しかし、今日はあえてその問題点について。

  ●レポーター：イルミちゃん

•

  ……と言いますと？

  ●アドバイザー：エーモン 中塚研究員

•

  DIYラボ読者の皆さんの傾向を見ていると、「社外品のデイライトにスイッチを付ける」ニーズが特に多いのです。

•

  ふむふむ。

•

  点灯しっぱなしのデイライトだけに、任意のタイミングで消したいと考える人が多いのでしょう。

•

  なるほど。デイライトにスイッチを取り付ける方法は以前にもやりましたね。



✔「デイライトにスイッチを取り付けて自由にオンオフさせるには？」参照。

•

  しかし社外デイライトで使うとなると、スイッチの容量制限がよく問題になります。

•

  そうですね。エーモンスイッチには使用可能電流が1アンペア以下の「小容量スイッチ」も多いですが……

•

  そこ！ しかし、市販デイライトはそれ以上の電流が流れるものも多い。

•

  確かにそういう問題はあります。

•

  おさらいですが、仮に3アンペア流れるデイライトに、容量1アンペアのスイッチを使うと？

•

  ……スイッチが壊れます。

•

  ですよね。
  これは聞くまでもない。

•

  スイッチは、電装品の消費電流（アンペア）に合わせて、選んで頂く必要があります。

•

  それはそうでしょうけど……なぜ、エーモンは1アンペアのスイッチが多いの？

•

  それはですね、スイッチを使う相手の電装品として、LEDが主流になったからですよ。

•

  フムフム。

•

  昔はエーモンにも、もっとたくさんのスイッチのラインナップがありましたが、LEDが主流になってからは使用可能電力が低い、1アンペア以下のスイッチのラインナップが増え、大容量タイプはだいぶ減りました。

•

  スイッチの小容量化も、時代の流れなのか。

•

  そういうことですね。そして、ここでエーモンが想定している「LED」とは、例えばテープLEDなどをはじめとするエーモンLEDのことです。

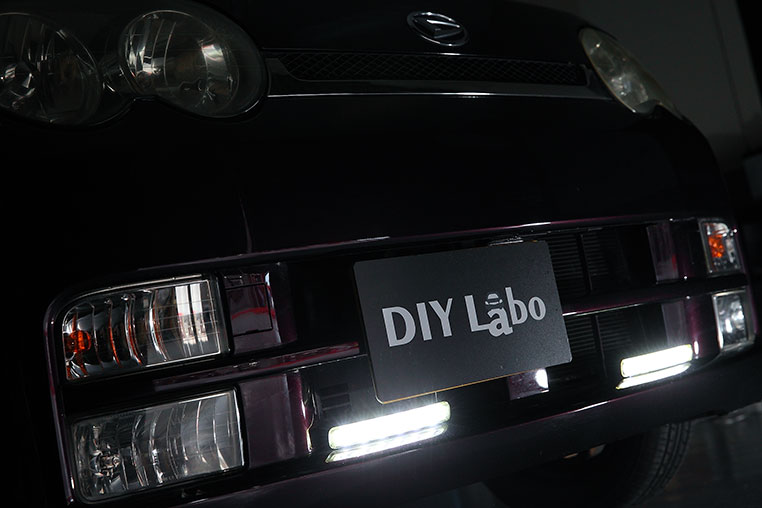

テープLEDを使った、デイライト風のカスタム例。

•

  テープLEDでデイライト風（※）にしている人だったら、1アンペア以下のスイッチでも事足りる。

  ※法的には、デイライトではなく「その他灯火類」。

•

  そういうことです。1アンペア分ものLEDを後付けするとなったら、かなりの量ですので。

•

  しかし同じノリで、社外品のパワーLEDを使ったLEDデイライトなどに、エーモンスイッチを使うとなったら話は別だ。

•

  組み合わせにもよりますが、容量オーバーになってしまうケースも多いですね。

•

  ここは、容量制限のことを考えていなかったユーザーが、地雷を踏みやすいポイントと言えましょう。

•

  そこは、スイッチ選びの注意点になります。

•

  では「社外デイライトと組み合わせても、問題ない容量のエーモンスイッチ」は、どれなのか？

•

  社外デイライトの消費電流は製品によりますが、左右合計で数アンペアの電流が流れるようなものもあります。

✔ 消費電力で記載されている場合は、12W＝1アンペア（※12V車の場合）で換算できる。

---

✔ 左右合計で12Wを超えていたら、1アンペアのエーモンスイッチは使えない。

•

  そういう場合に使う、スイッチは……

•

  オススメは「中容量」のスイッチですね。

•

  中容量って、どのくらい？

•

  エーモンスイッチの区分では、「1アンペア超～10アンペア以下のスイッチ」です。

•

  ホホウ。その中容量スイッチの中で、中塚研究員のオススメを挙げるとすると？

•

  例えば、このあたりですね。
  （↓）

█ 中容量のエーモンスイッチ

トグルスイッチ3203	8A
トグルスイッチ3204	8A
プッシュスイッチ3210	3A

•

  これでも容量的に足りない、ということがあれば「大容量」スイッチですね。

•

  大容量は、どのくらい？

•

  エーモンスイッチでいうと「10アンペア超のスイッチ」が大容量の扱いとなります。

█ 大容量のエーモンスイッチ

トグルスイッチ3205	20A
ロッカスイッチ3214	20A
ロッカスイッチ3215	15A

•

  大容量スイッチなら、社外デイライトでも余裕で制御できそう。

•

  ただし、空きスイッチパネルに穴開けしたり、別途スイッチパネル（3232╱3233など）を組み合わせて使う形になります。



12Φトグルスイッチ用のスイッチパネル（3232）

•

  空きスイッチパネルに貼り付けたり、入れ替えたり、といったノリのスイッチとは付け方が違うんだ。

•

  そうですね。そういうタイプは、小容量スイッチばかりなので……。

•

  なるほど。容量を取れば、スイッチのデザイン的な選択肢は限られる。

•

  「どうしてもこのスイッチを使いたい」という場合には、リレーを組み合わせるやり方もありますが。

4極リレーの出番



✔ リレーを組み合わせて、スイッチの容量制限を突破するやり方は、「デイライトへのスイッチ取り付け方法╱必要な部品は？」参照。

•

  しかし、今回の企画趣旨は、あくまでも「リレーなどは、よく分からない」人向きです。

•

  ……で、あれば、今回紹介したような「中容量」あるいは「大容量」のスイッチが安心ですね。
