スイッチにパイロットランプを取り付ける方法。どう配線するの？

電装品がオンなのかオフなのか、パッと見で判断できるパイロットランプの取り付け方法。初心者にも直感的にわかる、リアル配線図あり。実用度と自己満足度が上がるDIYだ。

•

  パイロットランプの取り付け方法について、解説します。

  ●アドバイザー：エーモン 中塚研究員

•

  パイロットランプってなに？

  ●レポーター：イルミちゃん

•

  聞いたことぐらいは、あるのではないでしょうか？

•

  ん～。
  あるような気もしますが、はて？

•

  パイロットランプは、純正のスイッチなどにも付いていますよね。こういうランプのことです。


•

  あ～、スイッチのところに付いている小さいランプのことか。

•

  そうです、そうです。

•

  そういえば、このパイロットランプってなんのために付いているの？

•

  ようするに、電装品への通電状態を確認するためのランプですね。

•

  通電状態の確認？

•

  スイッチがオンになっている（電装品が作動している）ことが分かる、ってことですね。

•

  ああ、そういうことね。

•

  スイッチだけだと、ぱっと見にはオンかオフか分からなかったりする。それを判別するために、パイロットランプが付いているのです。

•

  パイロットランプの意味は分かりましたけど、それを後付けする意味は？

•

  目的は純正と同じです。後付けする電装品の作動状態を、目で確認できるようにするためですね。

•

  ええっと、例えばどういう場面で使うの……？

•

  例えば、以前に「デイライトにスイッチを取り付ける方法」というのをやりましたよね。

•

  プッシュスイッチを後付けしました。
  自光するタイプの。

•

  でも、自光しないタイプのスイッチ……例えばトグルスイッチ（↓）などを付けた場合……

トグルスイッチ



エーモンのトグルスイッチ。最大20アンペアまで流せるものもあり、大容量電装品に使うには適している。

•

  ぱっと見には、デイライトが点灯しているのか消灯しているのか、分からないわけですよ。

•

  こっち側に倒れていたらオン！

•

  ……まあ、そうなんですけど、車内が暗かったら見えにくいし。

•

  確かに。

•

  スイッチオン時に、スイッチ自体が光るタイプが選べるといいのですが……

電装品に連動してマークが光るスイッチ



✔ 「オン時照光タイプ」のスイッチは、ようするにパイロットランプを内蔵しているようなもの。

---

✔ なお自光するスイッチには、「独立照光タイプ」（スイッチのオンオフに関係なく光る）もある。これは例えばイルミ連動などで、夜は光りっぱなしにする用途。その場合は、電装品の作動状態の判断にはならないので、パイロットランプ代わりとは言えない。

•

  しかし、「オン時照光スイッチ」だと、スイッチの選択肢が限られてしまいます。

•

  トグルスイッチは光らないけれど、大容量の電装品とかに使えるから、それはそれで需要あるし。

•

  そうなんです。だからトグルスイッチを使いたい場合は、パイロットランプ（↓）もセットで増設すれば、問題は解決します。

増設用のパイロットランプ

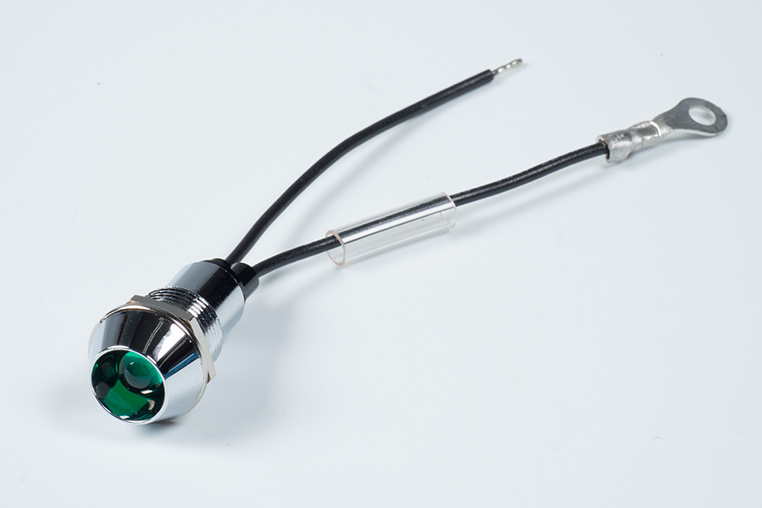

Amazonでも販売されているエーモン パイロットランプ（3231）。発光色はグリーン。

•

  後付け用のパイロットランプなんてものがあるのか～。知らなかった。

•

  この製品は昔からあるんですけど、ず～っとそこそこ人気のあるロングセラーアイテムです。

•

  へぇ～。
  地味に使われているパーツなんですね。

•

  エーモンでは「自光しないタイプのスイッチとセットで付けるもの」として、スイッチカテゴリーアイテムに分類されてはいますが、本来はスイッチそのものではなく、ランプです。

•

  ……これ、どうやって付けるんだ？

•

  電装品取り付けがDIYでできる人なら、パイロットランプを取り付けるのはカンタンです。

•

  配線はどうなるの？

•

  ようするに、スイッチと電装品の間から分岐で電源を取って、マイナスはボディアースしておけばいいのです。


•

  リクツは単純で、スイッチオンで電気が流れる線から電源を取っておけば、電装品が作動するのと同じタイミングで光る、ということです。

•

  なるほどね。電源を分岐して、ランプを1個余計に付けるだけか～。

•

  そうなんです。

•

  でも、どこに固定するの？

•

  それは自由です。エーモンのパイロットランプは、穴を開けて埋め込む想定のランプで、11Φの穴を開ければ埋め込めます。

•

  空きスイッチパネルに穴を開けるとか……か。


•

  トグルスイッチと合わせて両方とも埋め込むとか、いいかもしれませんね。
