イルミスタが「サイドバー」の単品販売を開始…！ 200系ハイエースでの取り付け例

• 1
• 2

車内の天井空間を有効活用できる「サイドバー」。もともとは跳ね上げベッドキットを固定するパーツとして開発されたものだが、車中泊に限らず、普段使いにも便利そう！ ということで単品発売が決定。第一弾のハイエース用を例に、取り付け方法を見てみよう。

•

  「車内にロッドホルダーを作るための〈サイドバー〉〈クロスバー〉の販売計画浮上」で触れていた案件が早くも実現したもよう。

  ●レポーター：イルミちゃん

•

  イルミスタ・オリジナルの「アルミサイドバー」を、まずは200系ハイエース用から販売開始しました。

  ●イルミスタ・アウトドア：長さん



イルミスタのアルミサイドバー 200系ハイエース（標準ボディ）用

---

•

  跳ね上げベッドキットを固定するためのパーツ・アルミサイドバーが、単品でも買えるようになった！

•

  そうです。長さ120センチのアルミサイドバーです。

•

  車格が同じ位の車なら、ハイエースに限らず使えそうな気もしますが……なぜ200系ハイエース専用なのでしょうか？

•

  そこは取り付けの問題ですね。条件が車種によって違うので、車種ごとに取り付け方法を検討する必要があります。

•

  そういうことか……。ちなみにハイエースのサイドバーはどうやって取り付けているのでしょうか？

•

  取り付けはカンタンです。内張りなどの加工も無しで付けられますよ。

•

  無加工？ 内張りには穴を開けないと、固定できないような気がしますが？

•

  純正でもともと空いている穴を活用するのです。

•

  純正でもともと穴なんて開いてたっけ？

•

  天井内張りを留めているクリップってあるじゃないですか。このクリップの穴を利用するのです。

•

  あー、ナルホド。

•

  取り付けのポイントになる部品は2つあります。

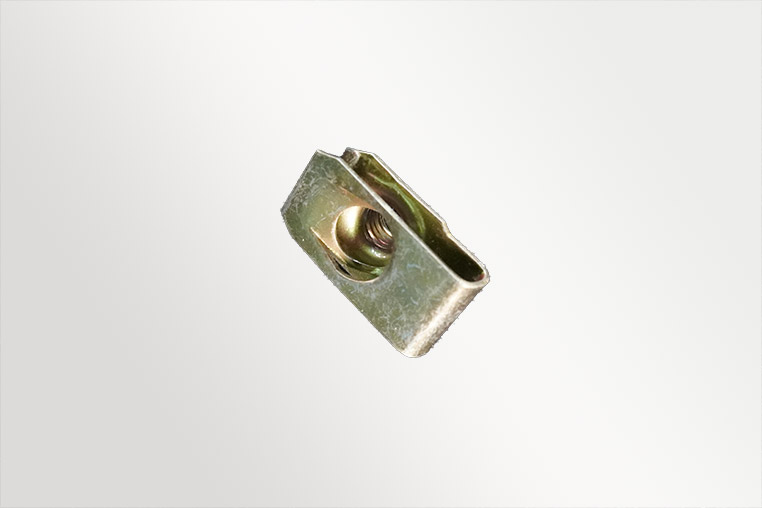

クリップナット

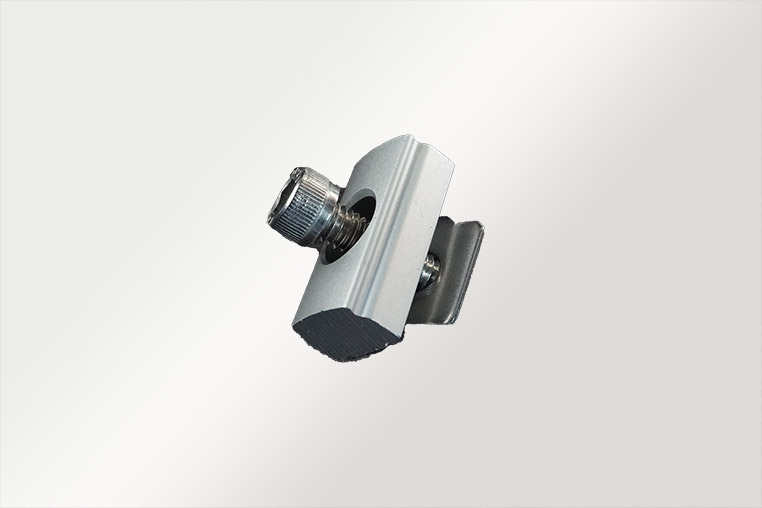

取付コネクタ

•

  これらを使って、どうやってサイドバーを取り付けるのでしょうか？

•

  まずは天井の内張りをめくれるように、サイドバー取り付け側のピラー内張りを外します。

•

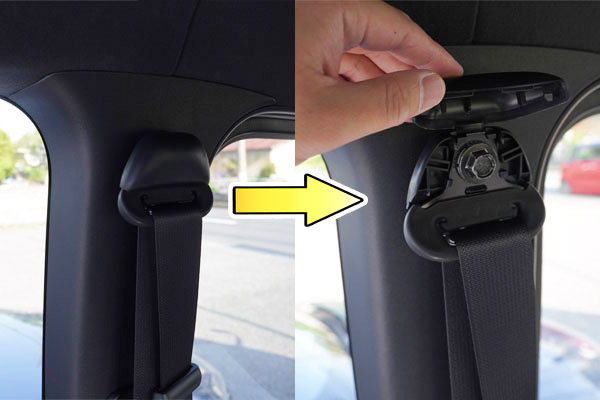

  ここにはリアシートベルトが付いていますが……

•

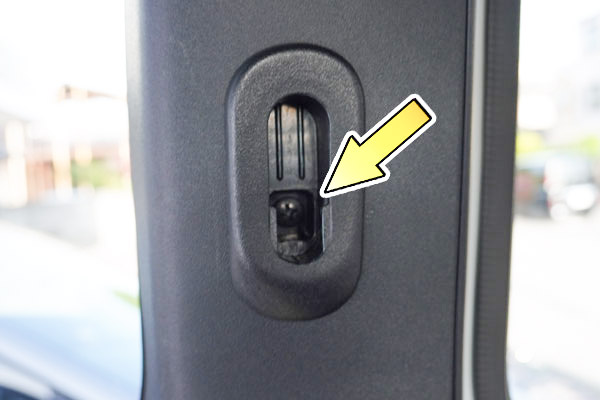

  カバーをめくって14ミリのボルトを外せば取れます。


•

  この位置にあるプラスネジを外せば、ピラー内張りも外れます。


•

  次にリア側のピラー内張りを外します。その際には下側の内張りも浮かせる必要がありますが。

•

  中央と後部のピラー内張りが外せたら……

•

  それから天井の内張りを留めているクリップを、ある程度外す必要があります。

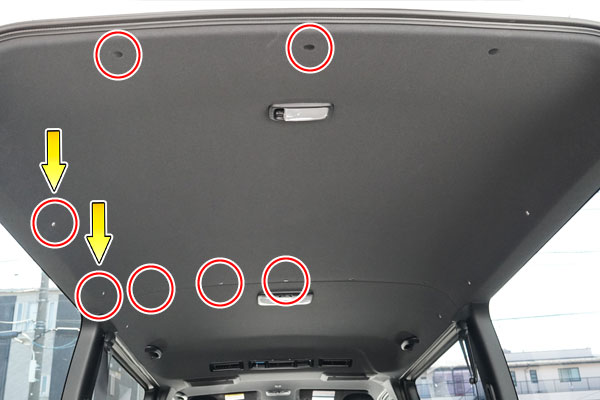

左側にサイドバーを取り付けるときに外すクリップ。黄色矢印がサイドバー取り付け予定位置。

---

•

  後ろ半分、サイドバー側のクリップを外しておきました。

•

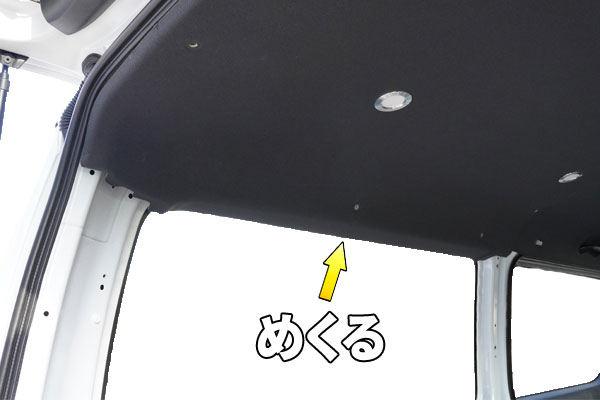

  これで天井内張りがめくれるようになります。


•

  サイドバー取り付けの本題はここからですね。

•

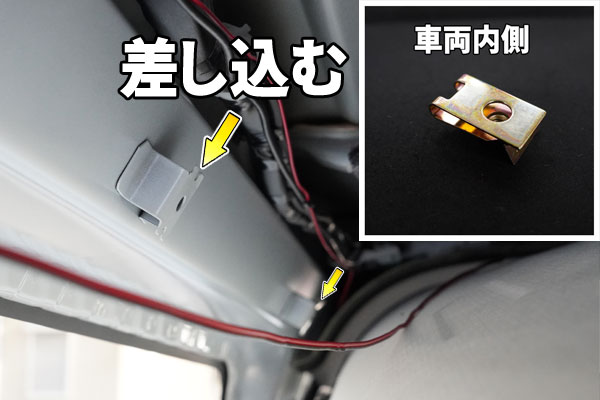

  天井のクリップ穴の向こう側（鉄板側）にあるこの部分（↓）2箇所に、クリップナットを差し込みます。


•

  クリップナット？

•

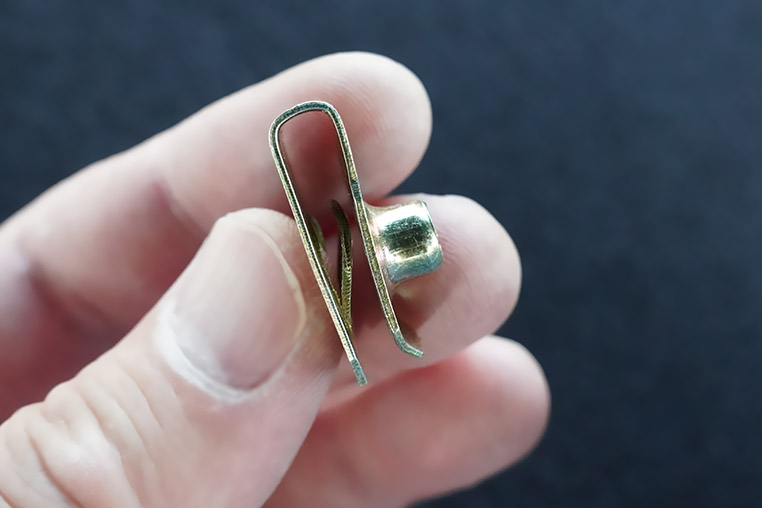

  このクリップを挟み込むと、単なる穴だった純正クリップ穴（の奥）を、ネジ穴に変えることができるのです。ようはナットが付いているわけですね。



ようするにクリップ形状になっているナット。

---

•

  そうすればネジ留めできる！

•

  このとき、クリップナットの位置が、内張り側のクリップ穴と一致するように調整します。

•

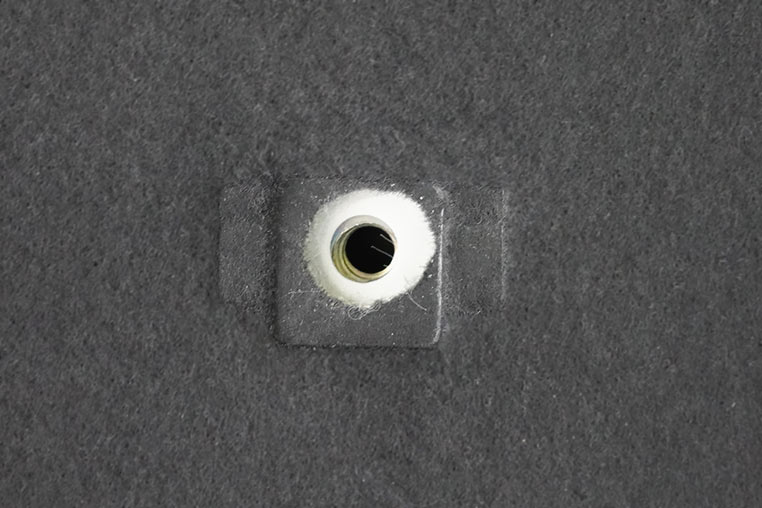

  クリップ穴がネジ穴に変換されました。


•

  こうなれば、付属の取付コネクタをボルト留めできるようになります。

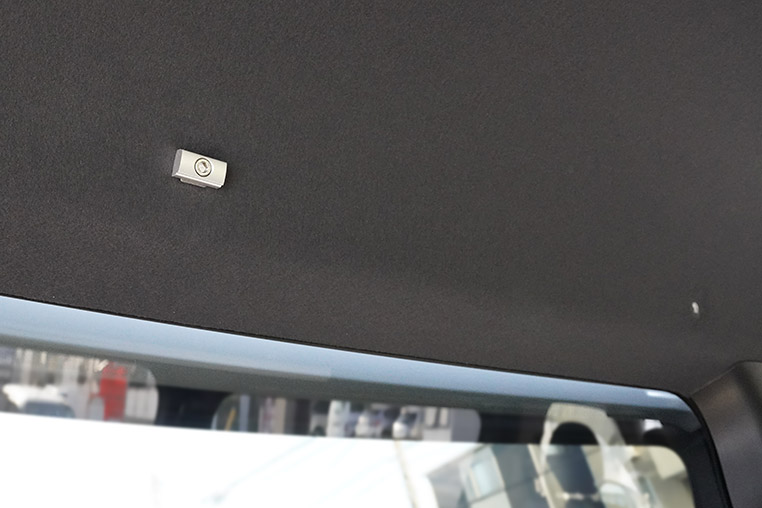

六角ボルトに、取付コネクタと角ワッシャーを通して、クリップ穴にボルト留めする。

---

•

  ここで取付コネクタを付けるときの注意点。2つの取付コネクタが、水平になるように取り付けましょう。


•

  でないとサイドバーが付きませんね。

•

  あとはサイドバーを付けるだけですが、このとき前寄せで付ける、後ろ寄せで付ける、というのは自由です。

•

  取り付け位置に決まりはないんだ。

•

  そうはいっても基準があるほうが左右で揃えやすいので、デモカーでは屋根の中心線に合わせて付けました。


•

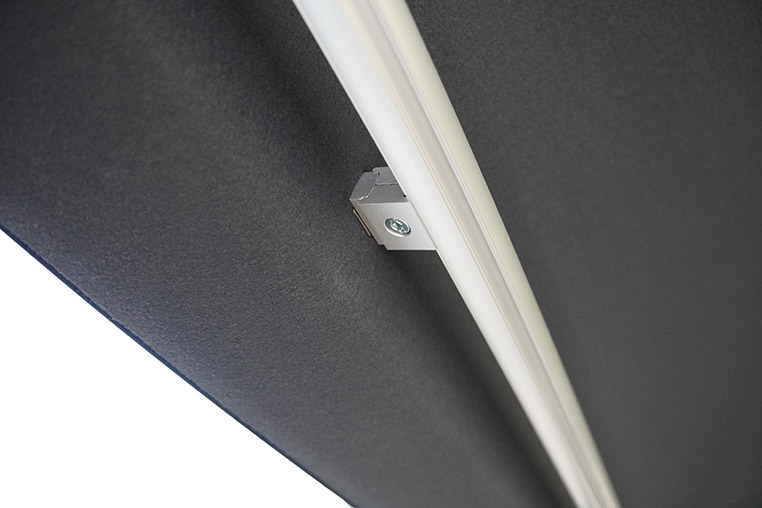

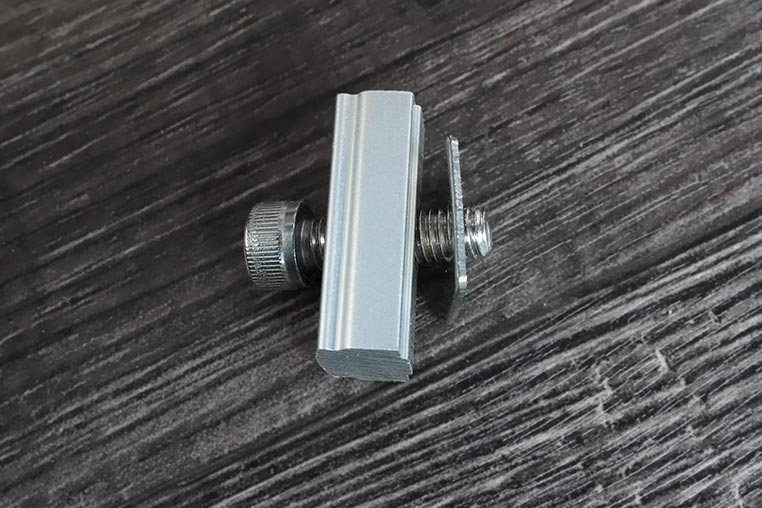

  取付コネクタとサイドバーの取り付けは、連結用コネクタを使います。

•

  これはどうやって付けたんでしょう？

•

  六角ボルトをゆるめた状態で、バー側の連結ミゾと、取付コネクタ側の連結ミゾを合わせて仮付けし、バーの位置が決まったら本締めします。


•

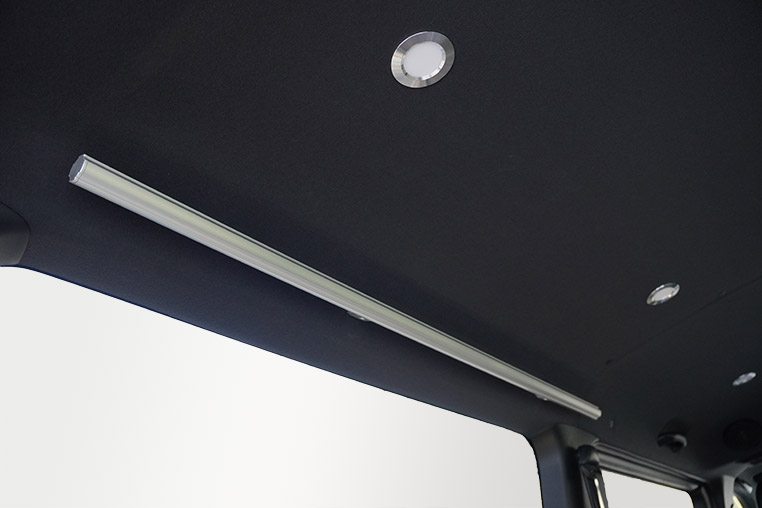

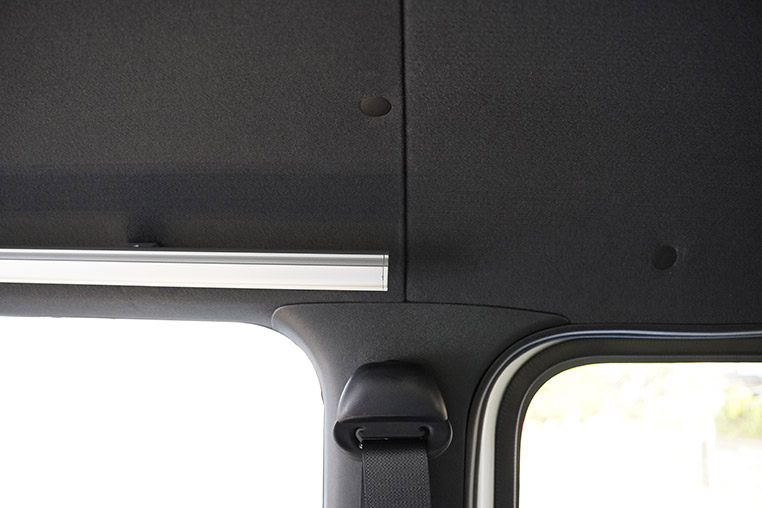

  内張り無加工で、200系ハイエースにサイドバーが取り付けできました～！

•

  最後にサイドバーを手で動かして、容易に外れないことを確認しておきましょう。

•

  このサイドバーを使って、さっそく何かを吊り下げたくなりますね。

•

  そういう場合に、以前に紹介したカラナビマジックバンドが便利です。

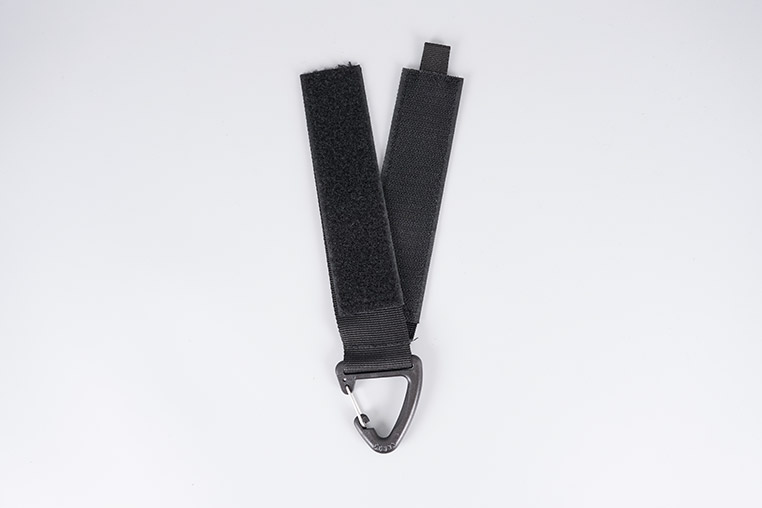

イルミスタのカラビナマジックバンド

---

•

  車中泊やアウトドアで、ランタンフックとして使うことなどもできます。

•

  しかしサイドバー1本だけでは、例のロッドホルダー（※）にはなりませんね。

  ※「車内にロッドホルダーを作るための〈クロスマジックバンド〉が便利」参照。
