映像入力アダプターとTVキットを併用するときの注意点（80ハリアーJBL付き車の場合）

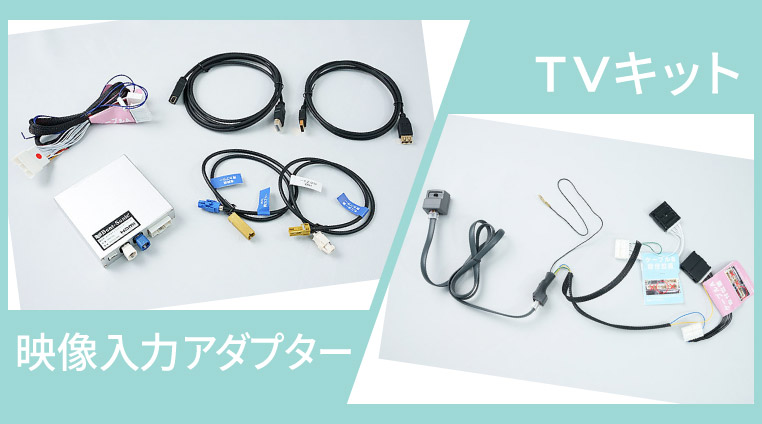

外部入力（映像入力）アダプターを取り付けても、走行中に純正のTVまで映るわけではない。走行中にTV視聴するには、TVキットも併用するのが「普通」だ。しかし一例として、80ハリアーJBL付き車にTVキットと映像入力アダプターを両方付けようとしているなら、注意点もある。

•

  「80ハリアーJBL付き車で、HDMI機器を接続する方法」の続き。

  ●レポーター：イルミちゃん

•

  ここまで、80ハリアー・SDナビ＋JBLプレミアムサウンドシステム付き車に、外部入力を設けられるHVXT02について、取り付け方法などを解説してきましたが……今日はその補足編。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  フムフム。

•

  HVXT02とTVキット（TVコントローラー）を併用するときの注意点に触れておきます。

•

  TVキットは、走行中にTVを見られるようにするキットのことですね。

•

  ビートソニック製品でいうと、80ハリアーの場合は「TVK-70」というモデルが適合します。



詳細はAmazonのビートソニック TVK-70参照。

---

•

  え～っと「映像入力アダプター」を付けても、走行中に映像を見られるようにするには「TVキット」も必要になるってことですね？

•

  SDナビ（JBL付き）用の映像入力アダプターで、正しい取り付け方をした場合には、そういうことになりますね。

•

  ……正しくない取り付け方もあるような口ぶりですね？

•

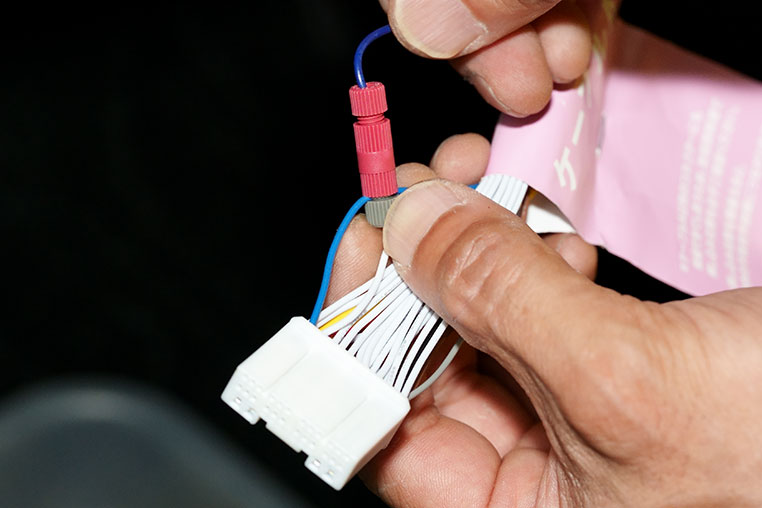

  HVXT02には、HVXT01（※アルファードJBL付き車用の映像入力アダプター）のときと同じように、青い線が1本あります。



写真はアルファード用のHVXT02の配線だが、80ハリアー用でも同じ線がある。

---

•

  この青い線をアース接続することで、外部入力から入ってくる映像が走行中に見られない仕様となります。

•

  ……つなぐと見られなくなる？

•

  ハイ。
  そうです。

•

  つながないと、どうなるの？

•

  つながないと、走行中に外部入力の映像が見られるようになってしまうので、正しい取り付け方とは言えません。

•

  普通に考えたら、つながないほうがいいよね。

•

  私の立場からは、「つないでくださいね」としか言いようがありませんので、あとは察してください。

•

  オッケー。では、青線をつながないで放置すれば、TVキットは不要ってことで！

•

  そうは言ってません。

•

  ……ん？ 青い線をつながなければ、走行中に映像が映るんでしょ？

•

  そのやり方で走行中に写ってしまうのは外部入力から流れてくる映像だけです。

•

  あー、そういうことか。純正のTVの映像とかまで、走行中に見られるようになるわけではない。

•

  ハイ。
  そうです。

•

  では「純正のTVは見られなくていいから、外部入力経由のYouTubeだけは走行中に見たい」ならば、TVキットは必要ないんだ。

•

  まあ、そういうことになりますが、実際には両方とも付ける方が多いです。

•

  映像入力アダプターとTVキットを併用するさいには、注意点もあります。

•

  フムフム。

•

  というのも、TVキットである「TVK-70」も、「HVXT02」と同じカプラーに割り込む製品なんですよ。

•

  ムムム。

•

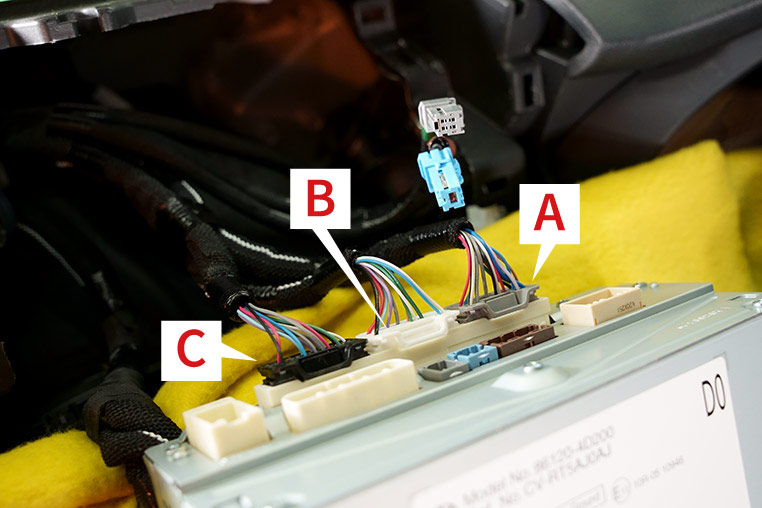

  HVXT02の取り付け時に、純正のSDナビ裏にある3つのカプラーについて解説しましたよね。


•

  HVXT02はカプラーAに割り込みますが、TVK-70はカプラーAとカプラーBに割り込む仕様なんです。

•

  取り付けするカプラーが、映像入力アダプターとカブってしまっている。

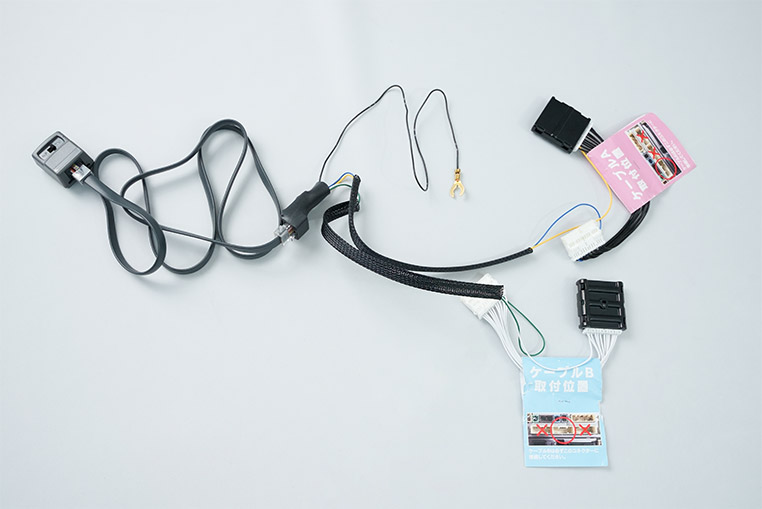

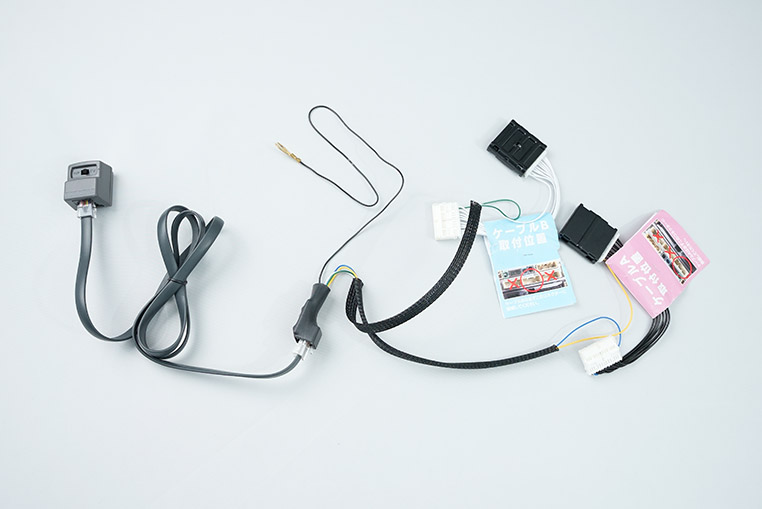

TVK-70のハーネス。カプラーAにつながるケーブルAと、カプラーBにつながるケーブルBがある。

•

  そのこと自体は問題ないのですが、注意点は付けるときの順番です。

•

  順番というと？

•

  車両側から来ている配線に対して、先にTVK-70（TVキット）を付けて、そのあとにHVXT02を付けて、ナビ本体につながる……という流れにしないといけません。

•

  車両側配線→TVキット→映像入力アダプタ―→純正ナビという順ですね。

•

  そうです。

•

  その順番が逆になると、どうなるの？

•

  車両側配線に先に映像入力アダプターが割り込んでいると、車両側から来る車速信号などをTVキットが制御することができないのです。

•

  TVキットにとって不都合が生じるんだ。

•

  もっとも現状の製品仕様でいうと、先に「HVXT02」が割り込むと、物理的にも「TVK-70」が割り込めなくなってしまいますけどね。

※現状の「TVK-70」は純正の3段カプラーを分解しながら取り付ける仕様になっているが、「HVXT02」のカプラーが3段一体構造となっており分解できないため。

•

  どっちにしろ、車両配線側にHVXT02が付いていると、TVK-70を取り付けようとした時点で混乱するわけか。

•

  そうなんです。

•

  外部入力の映像だけでなく、純正のソースも含めて、走行中に見られるようにしたい人は、覚えておきましょう。

•

  こういった点は製品仕様や、車種ごとの事情でも変わりますが、いずれにしても、映像入力アダプターとTVキットは併用することが多いと思うので、注意しましょう。
