80ハリアーJBL付き車に、外部入力（HDMI映像入力）を設ける方法╱手順③

• ←
• 3
• 4
• 5

80ハリアーのSDナビ（JBL付き）に、外部入力（HDMI映像入力）を付ける方法。前回ナビ裏に映像入力アダプター・HVXT02のカプラーを割り込ませたので、続いてモニター側への割り込みを行う。その後、外した純正モニターを付け直すところまでを解説。

•

  「80ハリアーJBL付き車に、外部入力を設ける方法╱手順②」の続き。

  ●レポーター：イルミちゃん

•

  80ハリアーのSDナビ（JBL付き）は、ナビ本体ユニットとモニターに分かれています。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  ナビ本体への割り込み配線は、前回やった作業です。

•

  今回はモニター裏での配線作業ですが、ここにはGVIFケーブルをつなぎます。

•

  GVIFケーブルというのは、純正が採用しているデジタル通信の線……って以前に教わりましたね。

•

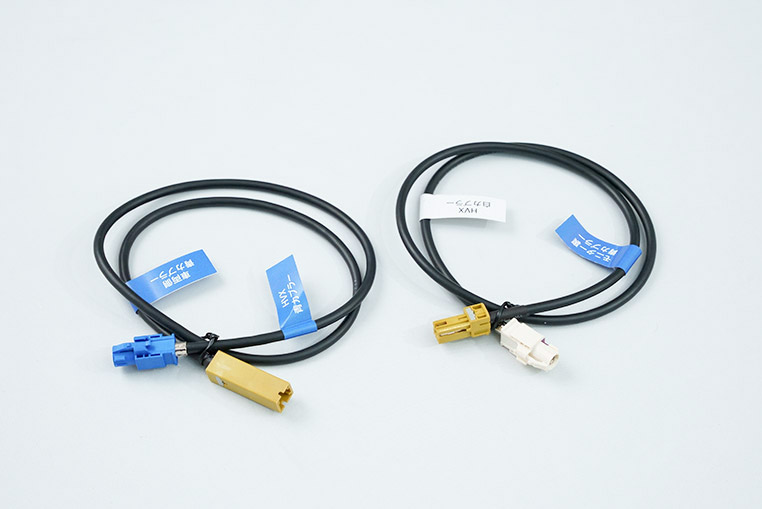

  その線にも割り込みするために、HVXT02には2本のGVIFケーブルが付属しています。


•

  まずはモニター裏につながっている水色カプラー配線への割り込み作業です。

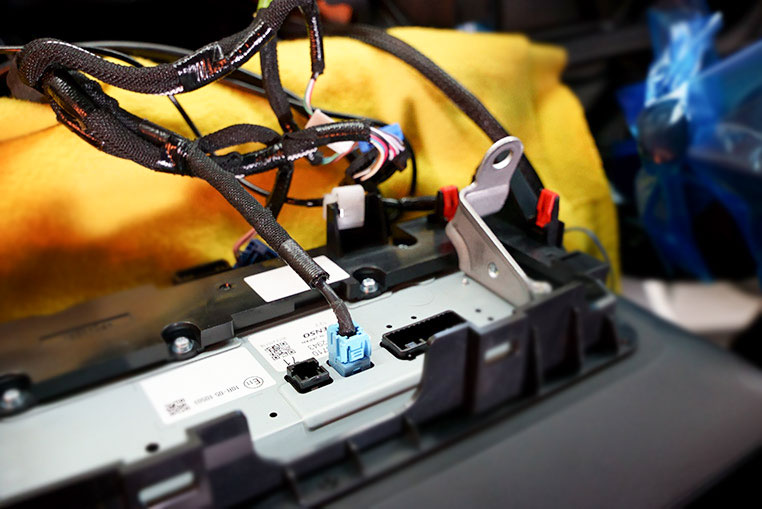

純正状態のGVIFケーブル。

---

•

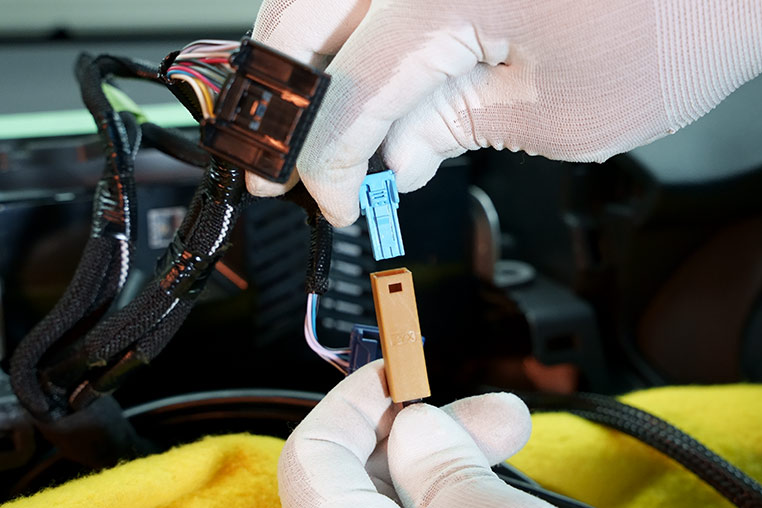

  この水色カプラー線を抜いたあとの、車両側の水色カプラーに対して、HVXT02の「青と黄色（黄土色）のカプラーが付いたGVIFケーブル」の、黄色側をつなぎます。



ビートソニックのハーネスには、「車両側 青カプラー」とラベルが付いているので、そのカプラーをつなげばよい。

---

•

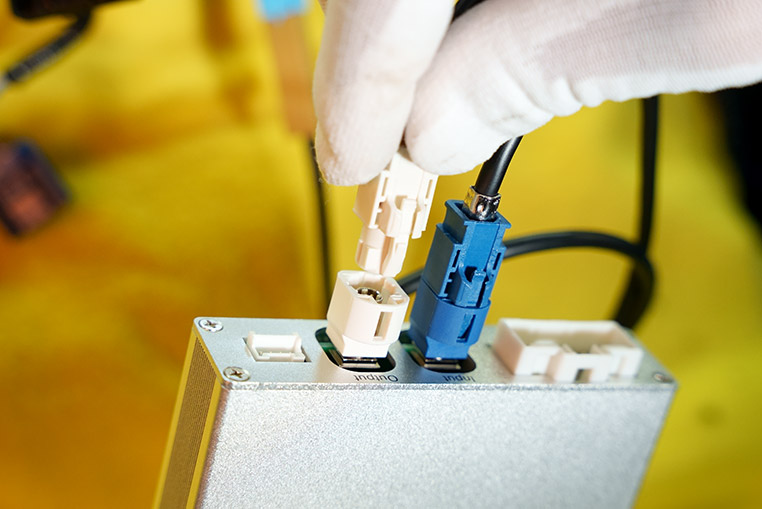

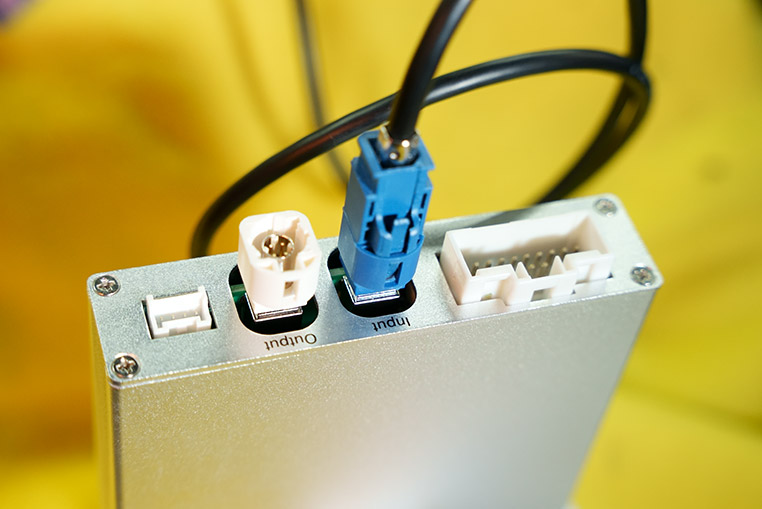

  今つなげたGVIFケーブルの反対側は、HVXT02本体の青カプラーにつなぎます。


•

  車両側からきた信号が、HVXT02本体のインプット（入力）に入る、ということですね。

•

  そして、もう1本付属のGVIFケーブルの白カプラーを、HVXT02のアウトプット（出力）につなぎます。


•

  このケーブルの反対側が、例のナビモニター裏の水色カプラーにつながるんだ。

•

  そうなんですけど、その前に、HVXT02本体につなぐべき線を全部つないでしまいましょう。

•

  この2本の他には…？

•

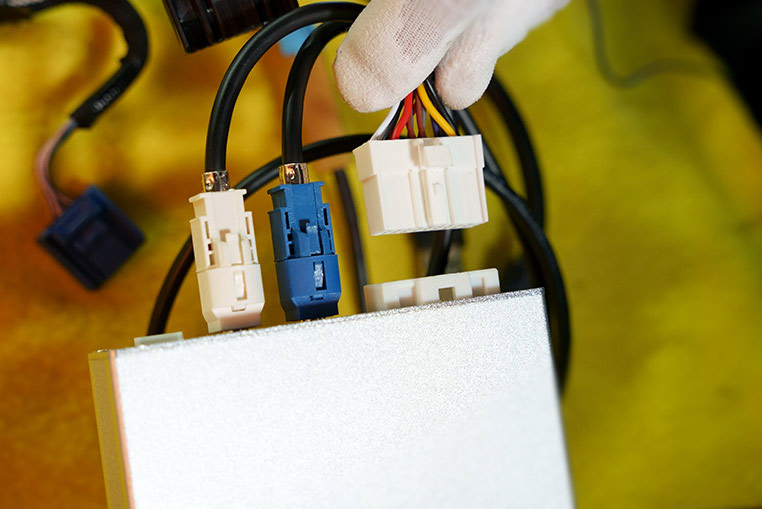

  最初に割り込ませた「ケーブルA」のカプラーも、ここにつながります。


•

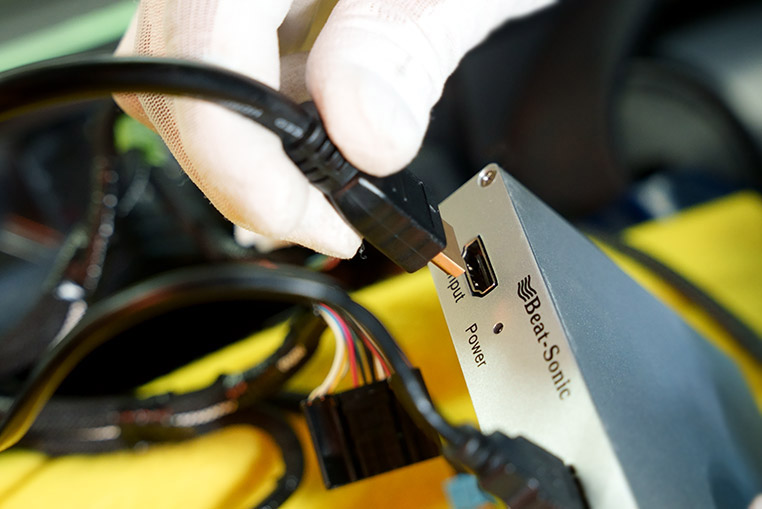

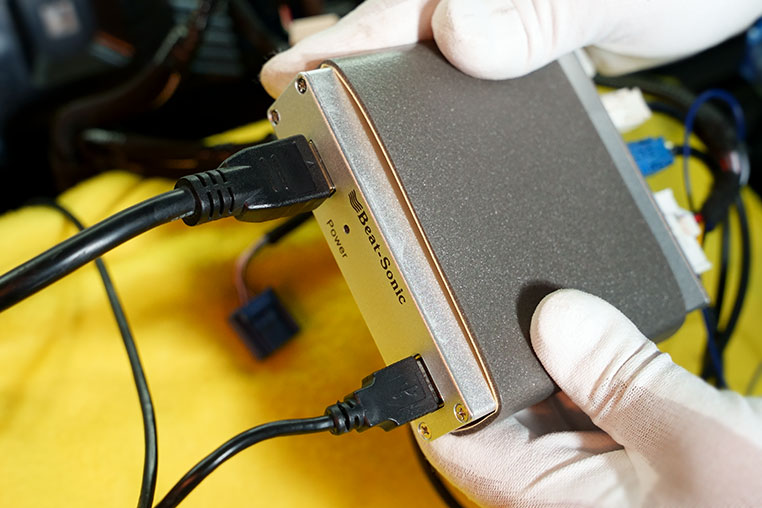

  それから、グローブボックス側へ通そうとしているUSBケーブルとHDMIケーブルもつなぎます。


•

  本体へつながる配線は全てつながったので、本体ユニットをモニター裏に隠しますが……ここで付属のウレタンシートを巻き付けます。


•

  これはカタカタ音対策ですね。

•

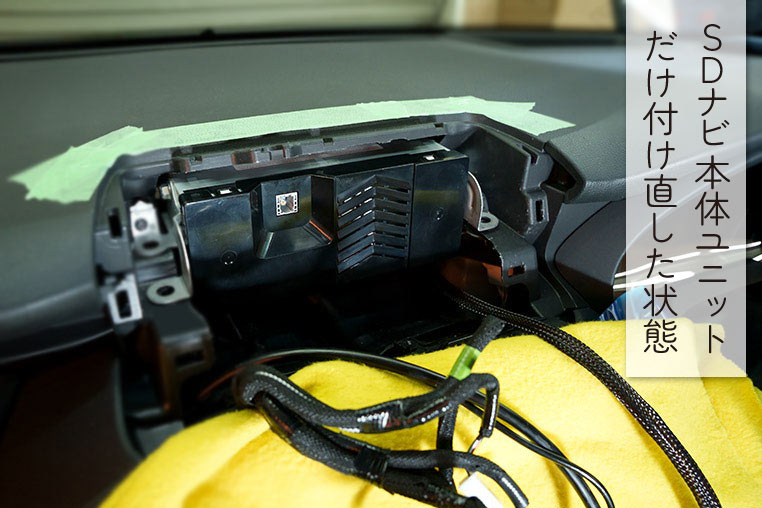

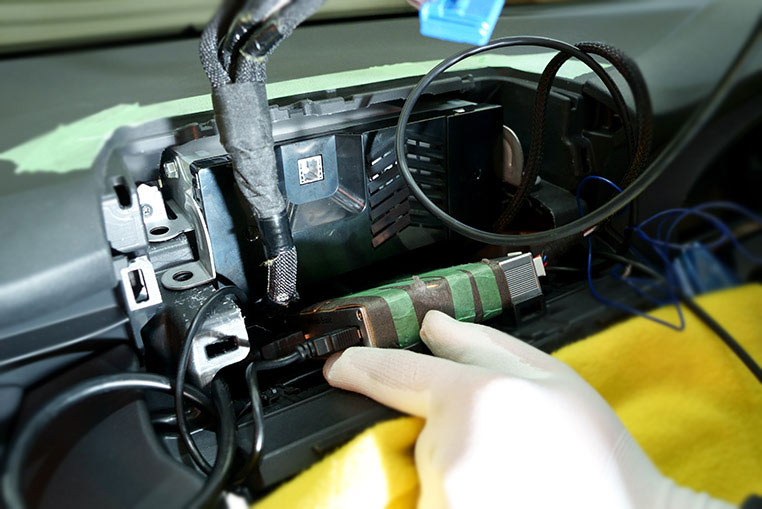

  そのうえで、SDナビ本体ユニット下の空間に隠します。

•

  80ハリアーのSDナビ（JBL付き）は、ここに空間があるからまだ設置しやすい。


•

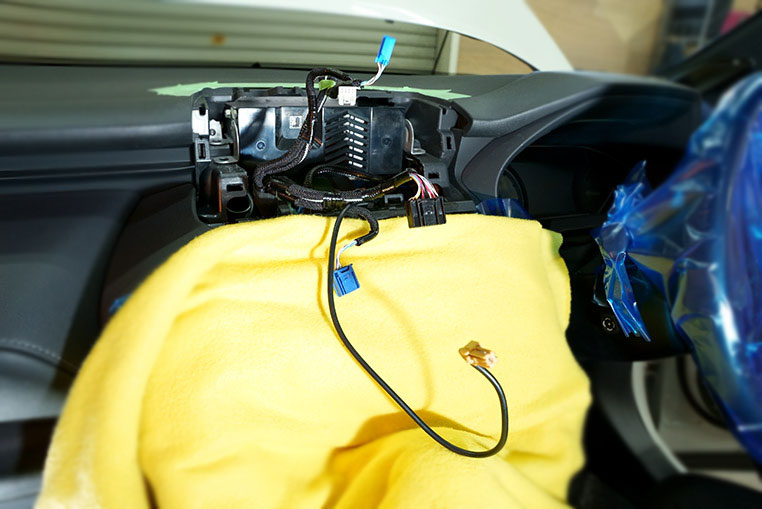

  本体ユニットをしまいつつ、ナビモニター裏につながる配線を手前に出します。

•

  配線を折り曲げたりしないように注意しながら、丁寧に作業しましょう。

•

  この状況になれば、モニターを戻す準備は完了です。


•

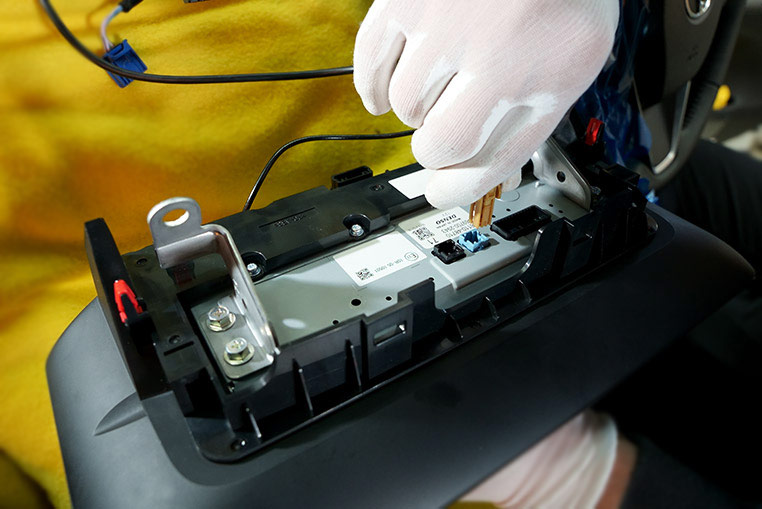

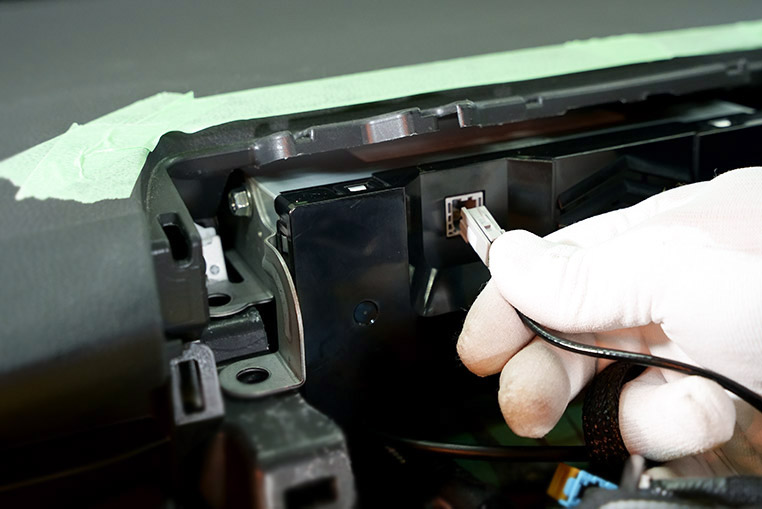

  つなぐのを保留していた、HVXT02のアウトプットからつながっているGVIFケーブルを、純正モニターの水色カプラーにつなぎます。


•

  HVXT02本体からモニターにつながるのは、この1本だけです。

•

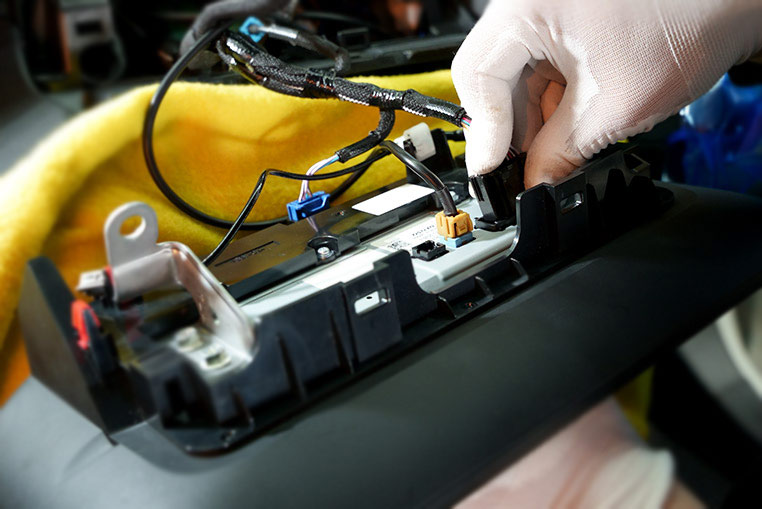

  あとは、もともとモニターにつながっていた純正配線のカプラーを元通りにつなぎます。


•

  純正モニター側から、ナビ本体ユニットにつながっている配線もあるので、忘れずにつなぎましょう。


•

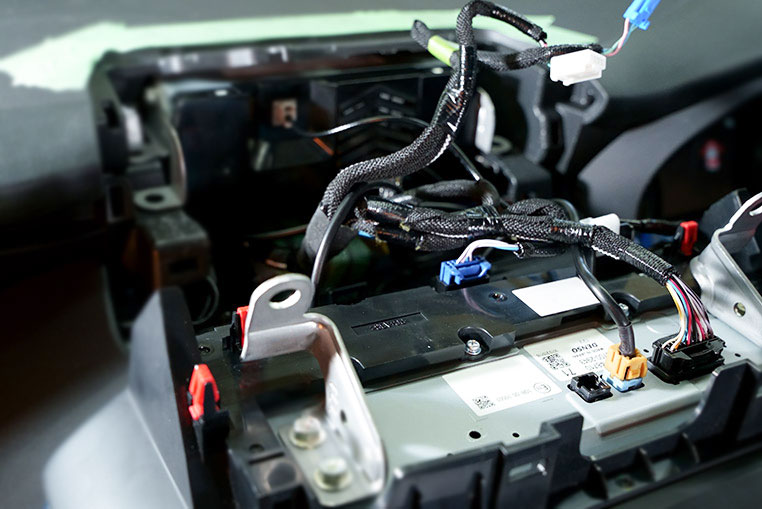

  全部つなげた！


•

  ここまでできたら、モニターを付け直します。

•

  車両側への接続は完了！

•

  次回は、HVXT02（外部入力）に対して、スマホやFire TV Stickなどの映像機器をつなぐ方法について解説します。
