トヨタ・ダイハツ車の空きスイッチホールを、USB＆HDMI入力端子に活かす

• 1
• 2

トヨタ車・ダイハツ車で採用が増えている23ミリ×23ミリの空きスイッチホール活用術。ここにUSB＆HDMI入力端子を設置できる新アイテム2種類が登場したので、そのなかみを解説する。

•

  ビートソニックから新たに発売された、USB/HDMI延長ケーブルのレポートです。

  ●レポーター：イルミちゃん

•

  これは単なる延長ケーブルではなくて、純正ナビ（あるいは社外ナビ）の背面に設置されたHDMIなどの映像入力（外部入力）を、空きスイッチホールに持ってくるためのケーブルです。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

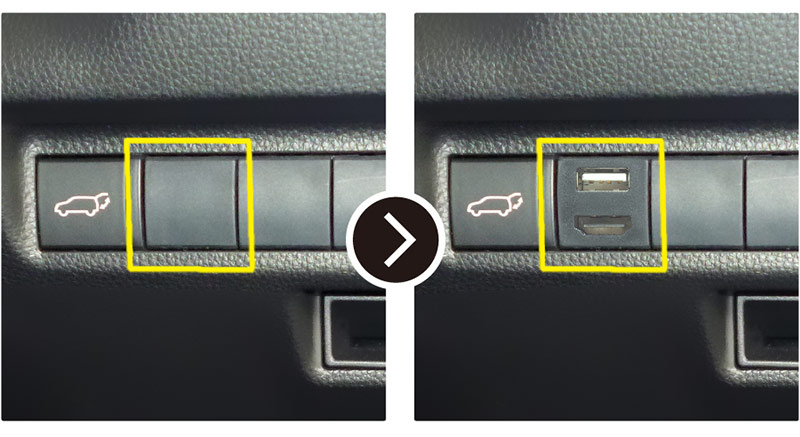

  運転者が操作しやすい場所に、USB＆HDMIの映像入力端子が設置できる！

•

  この手の延長ケーブルは、以前からいろいろ展開しておりますが……

•

  ふむ。

•

  トヨタ・ダイハツ車用USB/HDMI延長ケーブルとして、「USB15」と「USB16」というモデルを追加しました。

•

  今回の新製品はトヨタ・ダイハツ専用品なんですね。

•

  こちらの2種類のモデルは、最近のトヨタ・ダイハツ車での採用が増えた23ミリ×23ミリの空きスイッチホール専用品なんですよ。


•

  つまり小さいタイプの空きスイッチパネル用。

•

  そうなんです。この23ミリ×23ミリタイプが、最近ではけっこう主流になりつつありまして。

•

  スイッチサイズも小型化しているのね。

•

  これまでも23ミリ×23ミリの空きスイッチホールに対してHDMIだけ、あるいはUSBだけを設置するモデルはありましたが……（※）

※「USB12」や「USB13」などが単独端子モデル。

•

  HDMIとUSBの両方の端子を設置できるのが、今回の「USB15」と「USB16」の特長です。

•

  では「USB15」と「USB16」はどう違うのでしょうか？

•

  これはナビ背面に差し込む側の、HDMIコネクター形状の違いです。

•

  フムフム。

•

  「USB15」のHDMIはタイプA、「USB16」のほうはタイプEの端子が付いているのです。

•

  そういえば「HDMI端子にもいくつか形状の種類がある」というのを、勉強したことがありましたね。



✔「カーナビに搭載されているHDMIの端子の種類と、変換方法」参照。

>>>リンク先で詳しく読む。

•

  以前にも説明しましたが、本来の規格上の面から言うと、車載用のHDMI端子といったらタイプEなんですよ。

•

  なるほど。

•

  純正ナビに備わっている映像入力端子も、今どきはほとんどの機種がタイプEになっています。特にトヨタ・ホンダ車あたりは、ほぼほぼタイプEです。

•

  そういえば「最近のトヨタ車が採用する第二世代ディスプレイオーディオにも映像入力が備わっている」という話がありましたが、この場合もタイプE？

•

  そうですね。第二世代ディスプレイオーディオは、背面にタイプEのHDMI映像入力が備わっています。



予備解説

第一世代のディスプレイオーディオには、映像入力端子そのものが存在しない。この流れが変わったのは、90系ノア・ヴォクシーの登場あたりから。

---

※「90系ノア・ヴォクシー専用のHDMI映像入力（外部入力）キットが登場したが、なぜ〈車種専用品〉なのか？」参照。

•

  つまり、最新のディスプレイオーディオを搭載するトヨタ車なら「USB16」を使うわけか。

•

  そういうことですね。

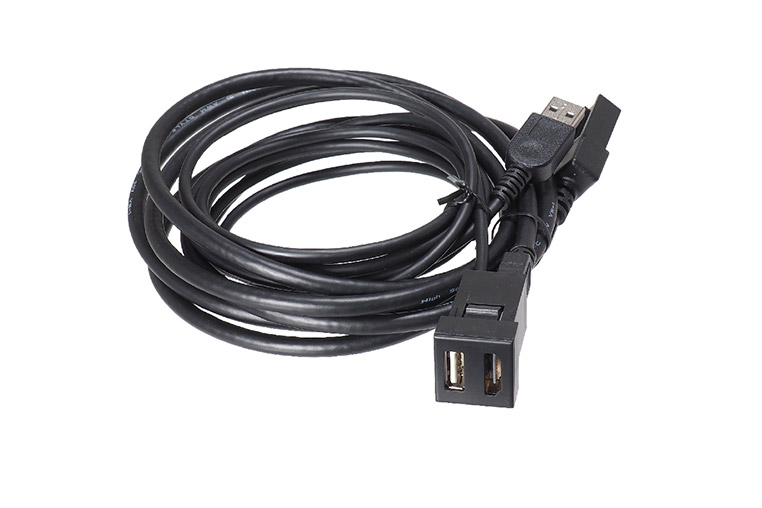

HDMIタイプA（メス）→HDMIタイプE（オス）となっているUSB/HDMI延長ケーブル USB16

詳細は公式サイトの「スイッチホール関連製品」参照。

•

  そうすると「USB15」を使う場面は？

•

  すべてのナビがEタイプのHDMI端子を備えているわけではなく、Aタイプの場合もありますので。

•

  「USB15」は、ナビに挿す側がタイプAなんですね。

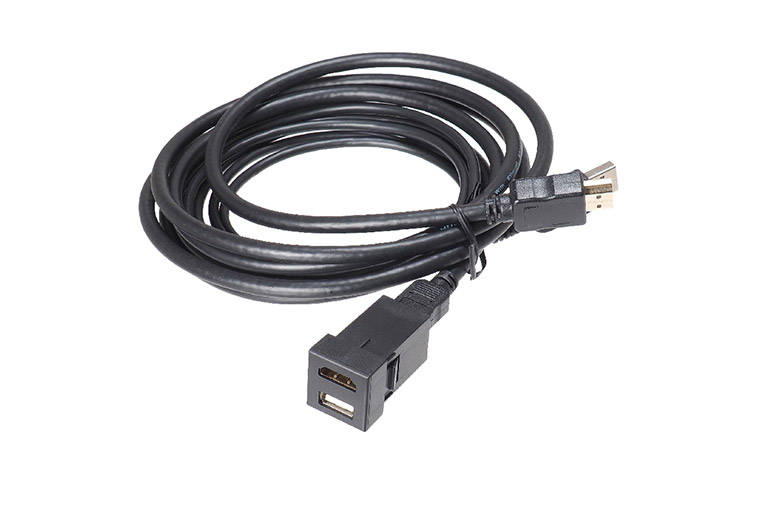

HDMIタイプA（メス）→HDMIタイプA（オス）となっているUSB/HDMI延長ケーブル USB15

---

•

  市販ナビ（社外ナビ）では、タイプAのHDMI端子を採用している例はけっこうあります。

•

  なるほど、なるほど。

•

  いっぽう、空きスイッチホール側に移設するポートは、両者ともに共通でタイプAのHDMI端子です。

•

  一般的なHDMI機器はAタイプを採用しているから、それに合わせているんだ。

•

  「USB15」と「USB16」の違いは、ナビ側に挿すHDMI端子の形状の違いだけ。コードの長さなども含めて同様のスペックです。

•

  23×23ミリサイズの空きスイッチホールがある車に乗っている人は、要チェックの新製品です。

•

  なお、装備の有無などによって「実際にスイッチホールに空きがあるかどうか」は変わります。

•

  空きがないのに、こういう製品を買ってしまわないように注意しましょう、ということね。

•

  はい。適合車種だからといって、絶対に付く、という意味ではありません。
