車を便利にする電装DIY

---

スイッチホールにUSB＆HDMIを設ける延長ケーブルの使い方（補足編）

• 1
• 2

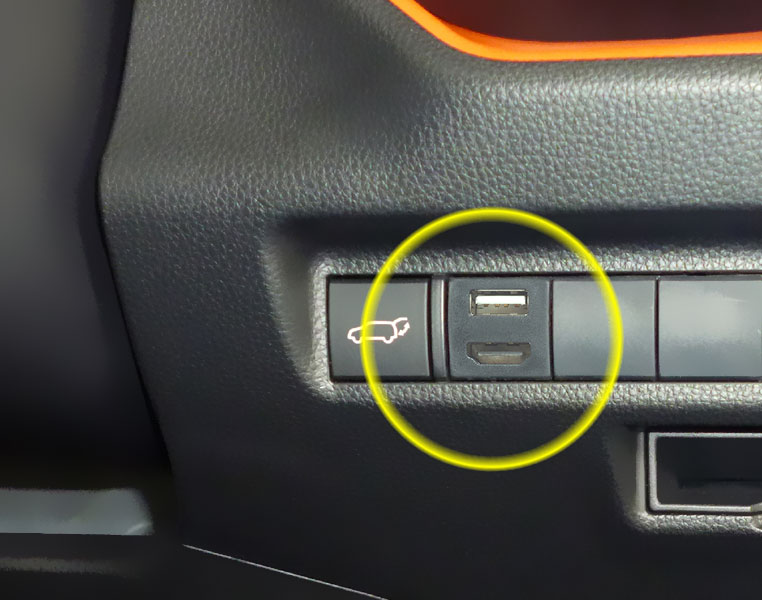

前回「空きスイッチホールに、USBとHDMIを付けられる延長ケーブル」について解説したが、その取り付け方・使い方を補足する。

•

  「トヨタ・ダイハツ車の空きスイッチホールを、USB＆HDMI入力端子に活かす」の続き。

  ●レポーター：イルミちゃん

•

  今日はこういったUSB/HDMI延長ケーブルを使うときの、USBの扱いについて補足しておきます。

  ●アドバイザー：ビートソニック ワタナベ研究員

•

  ビートソニックの新製品「USB15」や「USB16」は、HDMI映像入力だけでなく、USBポートも付いていますね。


•

  ときどき問い合わせがあることなので先に触れておきますと「USB15」や「USB16」のUSBケーブルは、データ通信も行えるタイプのUSBケーブルです。

•

  そうではないUSBケーブルもあるの？

•

  充電しかできないタイプのUSBケーブルが使われる製品もありますね。

•

  なるほど。

•

  それで、この製品はどちらのタイプですか？ という問い合わせがあるわけです。

•

  「USB15」や「USB16」のUSBケーブルは、単なる充電用ではないぞ、ってことね。

•

  ……そうなんですが、しかし主な目的としてはやはり充電用です。

•

  あ、そうなんだ。

•

  なぜかというとHDMIの映像入力端子につないで使うデバイスにだって、充電が必要じゃないですか。

•

  スマホをつなぐとしたら、スマホの充電用にUSBケーブルを使える。

•

  それからスマホではなくAmazonのFire TV Stickを使うとしたら、USBで給電しながらでないと動作しないので、そもそもUSB電源が必須です。



YoutubeやAmazonプライムビデオやNetflixなどのネット動画配信サービスを見られるようになる、AmazonのFire TV Stick

---

•

  あ、そっか。そういう意味ではHDMI入力端子だけあっても困るというか、近い場所にUSBもほしい。

•

  だからこそ「USB15」や「USB16」には、HDMIとセットでUSBポートも付いています。

•

  なるほどね。そのためのセットなんだ。

•

  しかし注意点もあります。「USB15」や「USB16」は単なる延長ケーブルですから、これをつなぐ先としてDC5VのUSB電源が必要です。

•

  延長ケーブルだけでは電気は来ませんね。当然ですが。

•

  そこで、USB＆HDMIケーブルのUSB側をどこにつなぐか、なんですが……

•

  HDMIといっしょに、ナビ背面のUSBに挿せばいいんじゃないの？

•

  ナビ背面にUSBがあればそれでいいのですが、無い場合はどうするかという話です。

•

  む…？

•

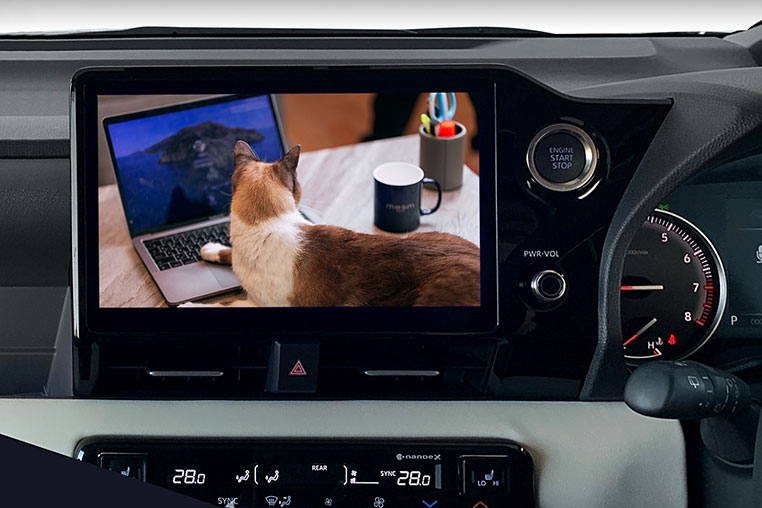

  例えば第二世代のディスプレイオーディオには、HDMIの映像入力端子が備わっているんですが、USB端子はありません。



第二世代ディスプレイオーディオの映像入力事情は、「90系ノア・ヴォクシー専用のHDMI映像入力（外部入力）キットが登場したが、なぜ〈車種専用品〉なのか？」参照。

•

  ないのかッ！

•

  そうなんですよ。ディスプレイオーディオ用のUSBは、車内のどこかにUSB Type-AまたはUSB Type-Cのポートがありますが、ナビ裏に元のUSB端子があるわけではないのです。

•

  ナビ側に無いものを延長してくることはできませんねぇ。

•

  その場合、目的が充電だけであればUSB電源ユニットを使う手があります。

•

  USB電源ユニット……とは、DC12VをDC5Vに変換してくれる機械のことですね。

•

  ビートソニックでいうと「UCH3D」といった製品です。



Amazonでも販売されているビートソニック UCH3D

---

•

  「UCH3D」に対しては純正配線などからACC電源などを取っておき、ユニット本体は裏に隠しておきます。

•

  で、この「UCH3D」のUSBポートに「USB15」や「USB16」をつなぐ。

•

  はい。第二世代ディスプレイオーディオに対して「USB16」を使う場合などは、現実的にはこういうパターンになってくると思います。
