ドライブレコーダーのUSB電源を見えない場所から取る方法
![USB給電タイプのドライブレコーダー](../images/column-158-01.jpg)
ドライブレコーダーの中には、配線がUSBケーブルのタイプもある。説明書通りに付けるとシガーソケットのUSB充電器に配線を差しっぱなしとなるので、丸見え。そのままでは線が目立つので、見えない場所から電源を取り、12Vを5Vに変換して直結する方法を説明する。
車の12VをDC/DCコンバーターで5Vに変換すればよい
-
通常のドライブレコーダーの付け方は、「ドライブレコーダー取り付け方法。配線を隠すプロの付け方」でやりましたが……、
●レポーター:イルミちゃん
-
今日は、USB電源タイプのドライブレコーダーの配線隠しを方法を紹介します。
●アドバイザー:イルミスタ 野本研究員
-
USB電源タイプって?
-
ドライブレコーダーの中には、こんな風に(↓)シガーソケットからUSB電源を取り出して、つなぐパターンのものもあります。
-
このASUSのドライブレコーダーを例に説明すると、シガーライターに差したUSB充電器から、USBケーブルで、ドライブレコーダーとつなぐ仕様になっています。
-
つまりドラレコ自体、USB機器なんですね。スマホを充電するのと同じだ。
-
こういうタイプのドライブレコーダーの配線を隠したい場合は、別記事の「USB電源を車内の隠れた場所から取る方法」を組み合わせればいいのです。
-
DC/DCコンバーター(通称デコデコ)で、DC12V(車の電源)を、DC5V(USB電源)に変換。するとシガーソケットの充電器につながなくても、USB電源が取れます。
-
イルミスタのDC/DCコンバーターには、USBケーブルを差せるメス口があるから……ここにドライブレコーダーの配線をつなげばいいんですね。
-
あとはこのDC/DCコンバーターに対して、電源とアースを取るだけですね。裏側で。
-
今回付けようとしているのはドライブレコーダーだから、電源としてはACC電源を取るのが定石ですね。
-
そうです。見えない場所からACC電源を取る方法としては、ヒューズボックスが狙い目です。
-
配線図を全体で見ると、下のようになりますね(↓)。

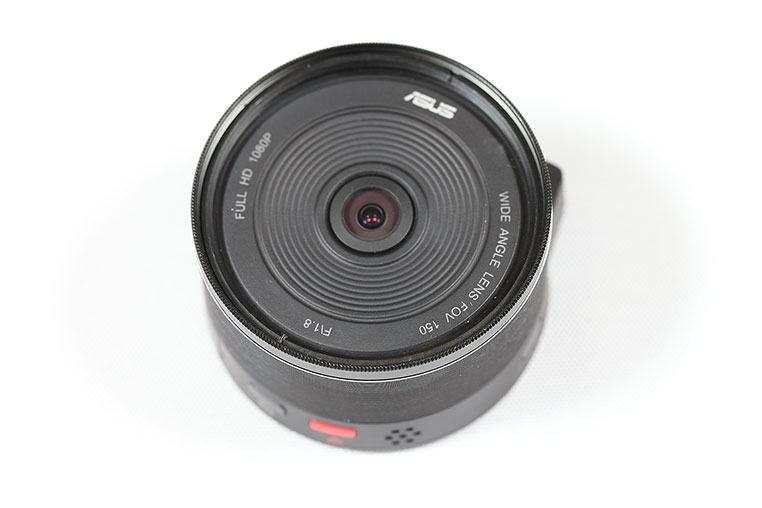

![ASUSドライブレコーダー](../images/column-158-02.jpg)
ASUS製ドライブレコーダーの最新型・RECO Sync(レコシンク)。ドライブレコーダー自体を取り外してアクションカメラとしても使用できる。

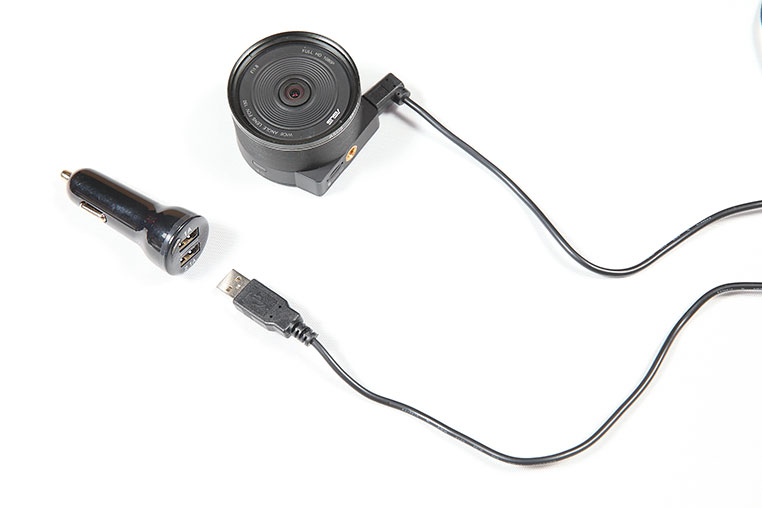

![RECO Syncの配線と電源取り出しプラグ](../images/column-158-03.jpg)
シガーソケットにUSB充電器を差して、そこにドライブレコーダーの配線(USBケーブル)をつなぐ仕組みになっている。
USB DC/DCコンバーター
![USB DC/DCコンバーター](../images/basic-61-04.jpg)
車のDC12Vを、USB電源の5Vに変換する、USB DC/DCコンバーター。電装の専門店イルミスタで販売中。

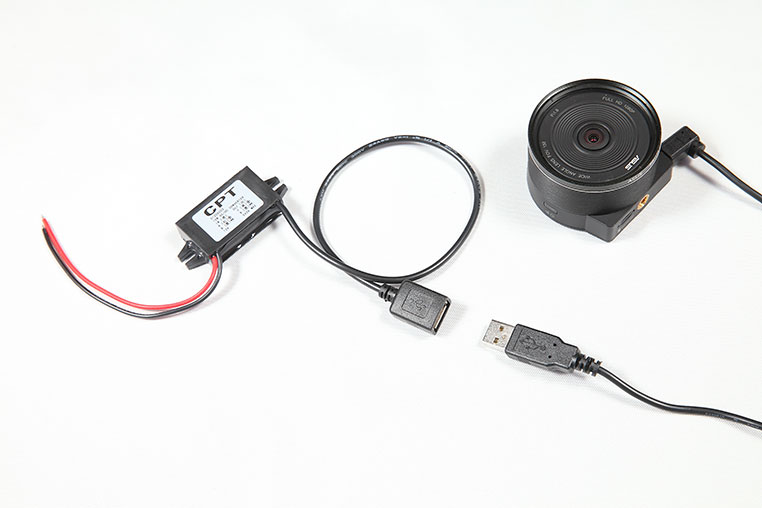

シガーソケットにはつながず、DC/DCコンバーターにつなぐ
![ドラレコとDC/DCコンバーターの接続図](../images/column-158-04.jpg)
ヒューズ電源コネクターを用意
![ヒューズ電源コネクター](../images/basic-61-05.jpg)
ヒューズ形状の種類の違いで3種類ある。ミニ平型ヒューズ電源コネクター、平型ヒューズ電源コネクター、低背ヒューズ電源コネクター

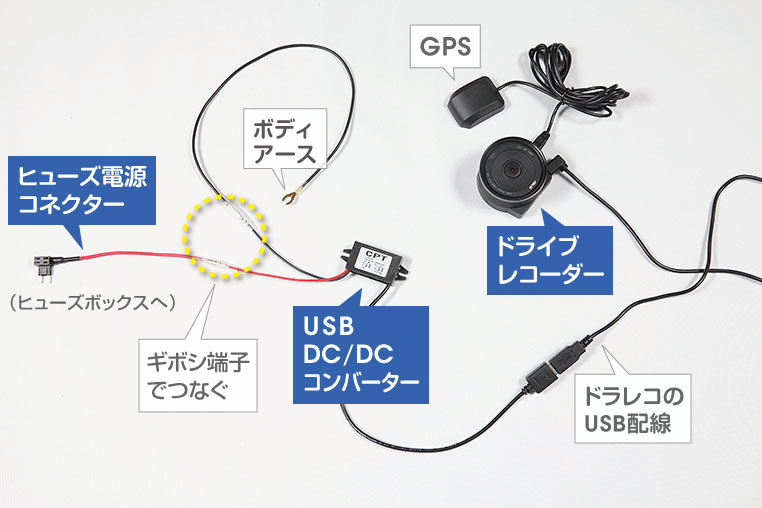

リアル配線図
![USB電源タイプのドラレコの配線図](../images/column-158-05.jpg)
-
上のリアル配線図を、実際の車両で取り付けすると、以下のような流れになります。
-
ヒューズボックスから電源を取る方法について、もっと詳しく知りたい人は「USB電源を車内の隠れた場所から取る方法」を見てくださいね〜。
-
ドライブレコーダー本体から、電源までの配線(USBケーブル)の隠し方については、「ピラー内部や天井裏に配線を隠すコツ」を参考にしてください。
ヒューズボックスから電源を取り出して
![ヒューズからの電源取り出し](../images/basic-61-14.jpg)

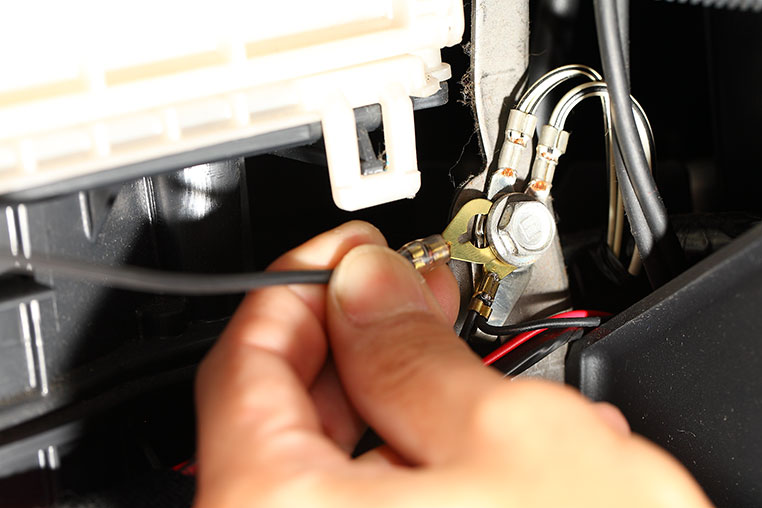

ボディアース接続する
![ボディアース接続](../images/basic-61-15.jpg)
これでDC/DCコンバーターの電源取り出し完了
![電源取り出し完了](../images/basic-61-16.jpg)

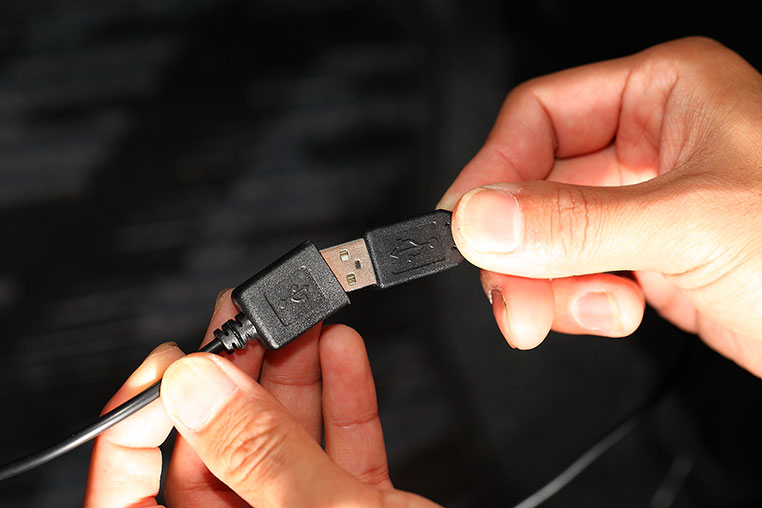

あとはドラレコのUSB電源ケーブルをつなぐだけ
![ドラレコ側USBケーブルとの接続](../images/column-158-06.jpg)
![配線を隠して取り回す](../images/column-158-07.jpg)
