LED打ち替え失敗……による二次災害はあなどれない。そのリスクを軽減させるには？

• 1
• 2

LED打ち替えで失敗しないために、実際にあった失敗談から学ぶ『怖い話シリーズ』。今回はメーターのLEDをDIYで打ち替えたら、警告灯が点灯しっぱなしになってしまった例。なぜそんなことになったのか？ 原因と対策は？

•

  LED打ち替えに関する悩み相談は、DIYラボにもよく寄せられますが……

  ●レポーター：イルミちゃん

•

  イルミスタ（LED加工専門店）にも「DIYで付けたけれど光らなかった」ということで車を持ち込まれる方は多いですね。

  ●アドバイザー：イルミスタ 野本研究員

•

  今日は、そんな野本研究員の『LED打ち替えで実際にあった恐い話』シリーズ。

•

  あるとき「メーターのLEDをDIYで打ち替えた」というお客さんから連絡が来まして……

•

  フムフム。

•

  メーターの何かの警告灯が、点灯しっぱなしになってしまったと言うのです。何の警告灯だったかは忘れましたが。

•

  警告灯が点灯。
  ……嫌な予感しかしない。

•

  なお、そのオーナーさんも何回か分解して調べ直したけれど、どうしても原因が分からないと。

•

  それでイルミスタに除霊に来たんだ。

•

  分解して基板を見てみると、ハンダ付けをした周辺に別のハンダが残っていたりして……これはもしや、と。

•

  ふむ？

•

  けっこうハンダ付けに苦戦した痕が見られたので、取れたハンダがどこかで悪さをしているのではないかと。

•

  話が見えないぞ。取れたハンダがどう悪さするのよ？

•

  ハンダは電気を通しますよね。当たり前ですけど。

•

  それはわかります。

•

  ということは……もしもイモハンダ状態のハンダが「ポロリン」と取れて回路上に転がっていたりすると、ショートの危険もあるわけですよ。

•

  うひぃ〜……。
  そういうことか。

•

  その可能性を疑って、打ち替えとは関係ない場所も含めて基板上をチェックしていくと……

•

  ごくり。

•

  足がいっぱいあるICが付いている部分に、取れたハンダのカタマリが挟まっていたんです。

•

  こっわ…！
  足と足でショートするね。

•

  取れたハンダが基板上を転がっていくと、偶然にもどこかでプラスとマイナスをつないでしまい、ショートが起こる可能性があるので要注意なのです。

•

  ……確かに。

•

  その車は、ハンダを取り除いたら正常に戻ったので、まだ運が良かったと言えます。

•

  考えたこともなかったけど、ハンダが取れるっていうのはけっこう恐いことなのねぇ。

•

  そうなんですよね。ヘンな場所でショートさせたら、最悪はコンピューターを壊して何万円・何十万円の修理代なんてことも、あり得ますので。

•

  LED打ち替え失敗の代償としては、ダメージが大きすぎる。

•

  まったくです。

•

  ハンダが「ポロリン」と取れてしまう原因は、なんなのでしょう？

•

  ハンダ付けするときに熱がしっかりとかけられていない、というのもあるでしょうし……



「チップLEDを上手にハンダ付けするコツ」なども参考に。

•

  それから「ハンダの質が良くない」ケースもあります。質はけっこう重要ですよ。

•

  うーん。……ハンダなんてどれ使っても同じでしょ、という気はしますね。私のような素人目線だと。

•

  少なくとも車のLED打ち替えに使うハンダを、値段だけで選ぶのはオススメしません。

•

  参考までに野本研究員が愛用しているハンダはどこのやつですか？

•

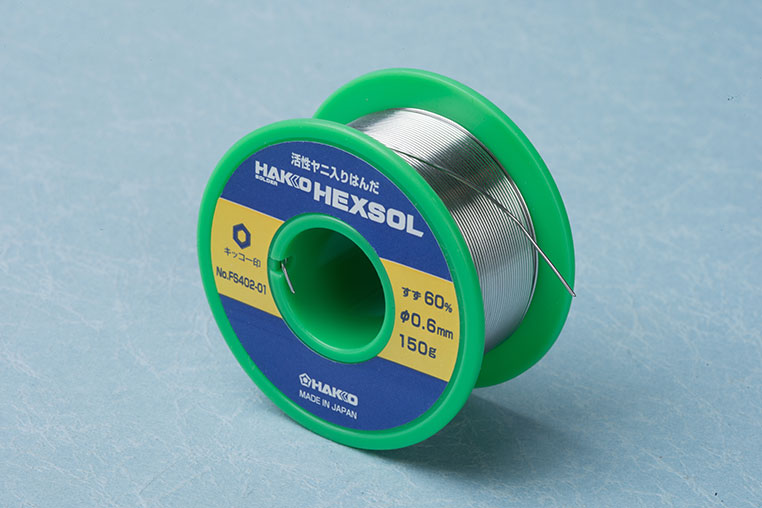

  僕が使っているのは「HAKKKO」の0.6ミリタイプです。一般的に売られているものの中では、0.6ミリは細いクラスですね。


•

  ハンダが太いとダマになりやすいので、チップLEDのハンダ付け……打ち替え用としては、細いハンダをオススメします。

イルミスタ・野本研究員の小道具のコダワリは、「LED打ち替えに必要なアイテムと、ハンダごての選び方」で詳しく解説している。

•

  「仕事は道具」という言葉もあるしね。
