チップLEDを上手にハンダ付けするコツ

• 1
• 2

はじめてチップLEDをハンダ付けする人のための入門記事。砲弾型やフラックスに比べると難しそうなイメージがあるが、1608のような極小チップはともかく、マトの大きい5630などを使えばやりやすい。まずは大型チップから練習するのがよい。

アドバイザー：イルミスタ・野本研究員

チップLEDの向き（極性）を確認する

•

  まずは向きの確認です。たいていのチップLEDには“切りかき”があります。LEDのカドの4つのうち、1つだけナナメに落とされている部分です。

•

  切りかきがマイナス側なんですよね？

•

  いいえ。そう決まっているわけではありません。「切り欠きマークがマイナス側を示すか、プラス側を示すものなのは、LEDによって異なる」ので、購入したLEDのパッケージで確認します。

•

  切りかき＝プラスのチップLEDもあり得るのか。知らなかった。

•

  同じチップLEDでも製造ロットで変わったりするので、毎回確認が必要ですよ。

コツは先に予備ハンダを盛ること

•

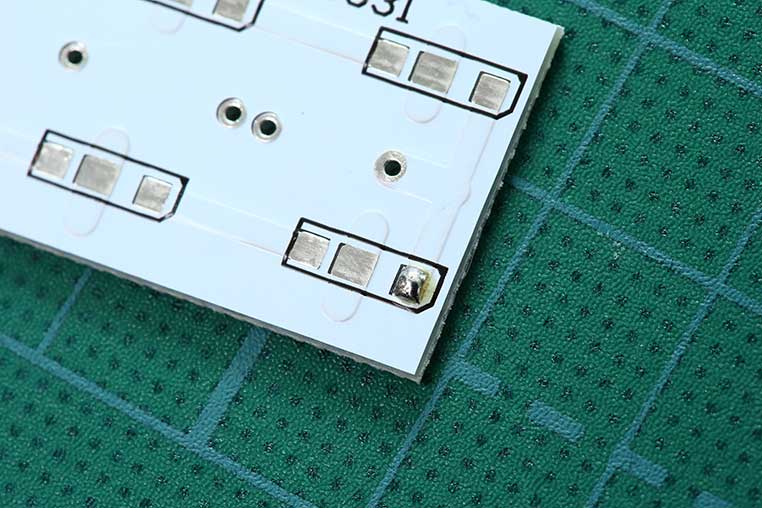

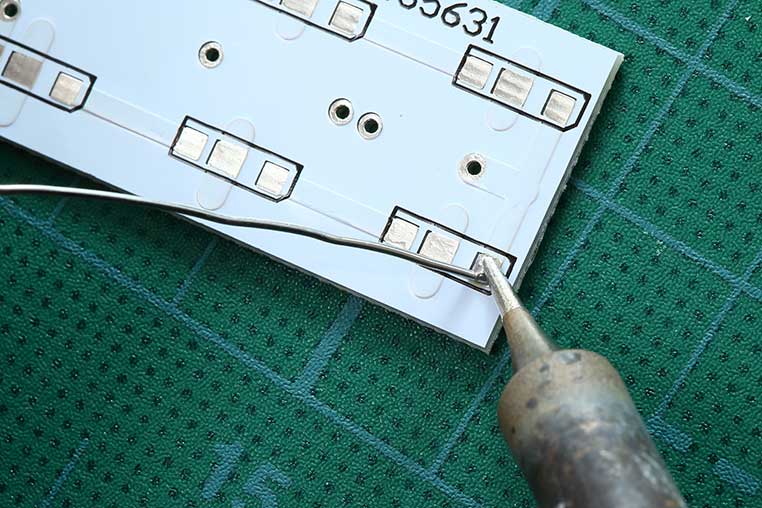

  ハンダ付けのコツとしては「先に基板側に予備ハンダを盛る」ことです。

•

  基板の電極はプラスとマイナスの2箇所がありますが、どちらに盛るの？

•

  それはどっちでもいいです。次の工程でLEDを付けに行く時に、自分がやりやすい向きになるようにすればOK。

•

  てゆーか、両方の電極に先にハンダを盛ってもいいですか？ その方が、早くできそうな気が。

•

  それはダメです。
  理由はあとで説明しますが、ここでのポイントは「片側のみ予備ハンダを盛る」ことです。

•

  今回使っている5630は流せる電流も大きくて明るい大型チップLEDなので、LEDの裏面に放熱板が付いています。

•

  これはパワーのある5630だけの例外ですね。5630は1個あたり0.5Wもあるって教わったことあるぞ。

•

  そうですね。だから5630専用基板には熱を効率良く逃がせるよう、基板側にも放熱板が付いているんですよ。

•

  それがプラスとマイナスの真ん中にある、銀色の四角ですね。コレ何かと思った。

•

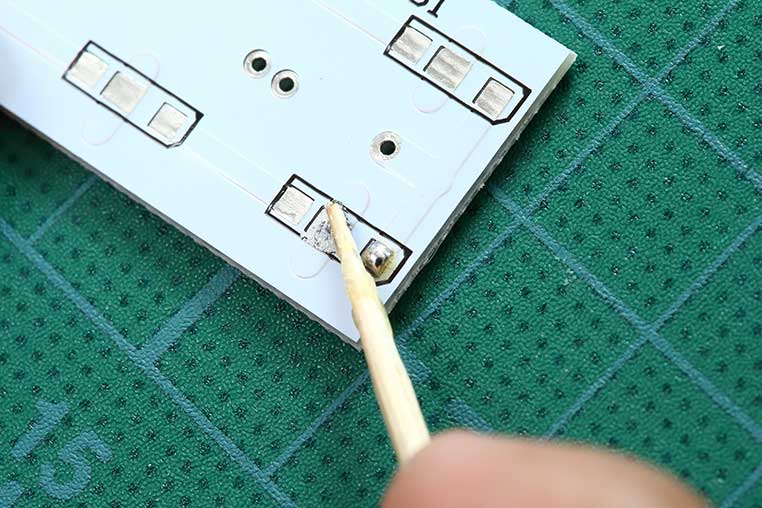

  両者を密着させるためにシリコングリスを薄く塗っておきます。

※この作業シーンは5630のみの例外です。

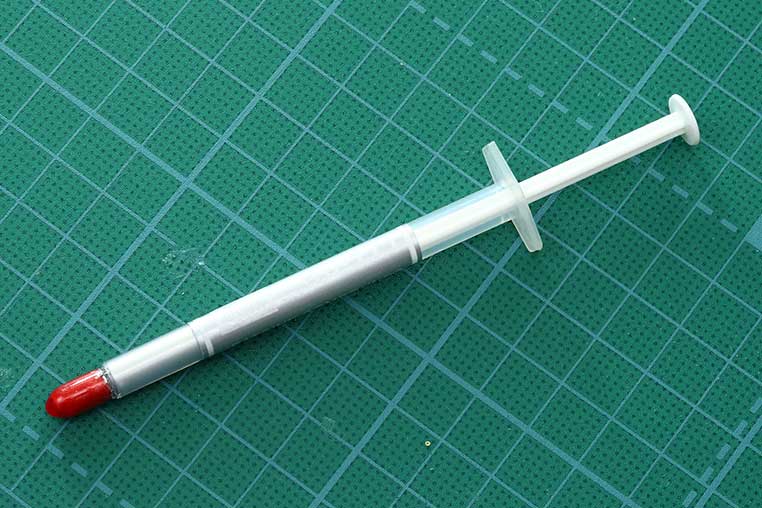

放熱用シリコンを用意する

•

  チップLEDをピンセットでつかんで、向きに注意しながら最初の予備ハンダに近づけます。

•

  チップLEDを、横方向からハンダに当てに行くようなイメージですね。

•

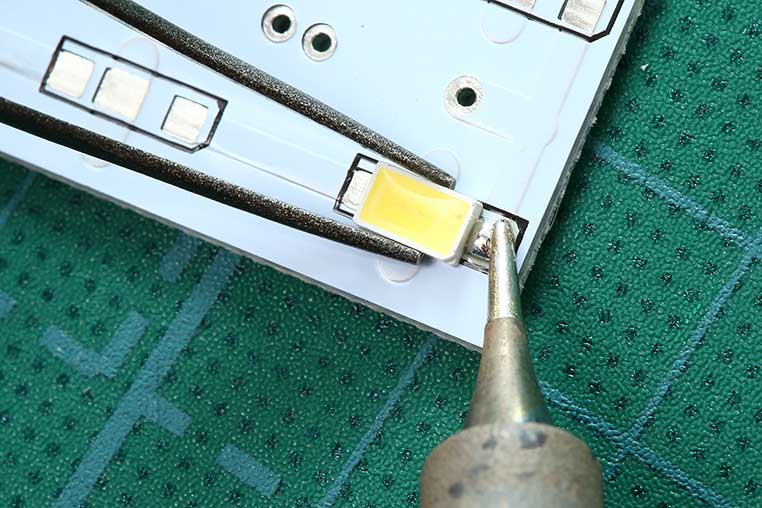

  そしてハンダに当てた状態で予備ハンダを溶かすと、チップLEDがすっとハンダに吸い寄せられるように付きます。

•

  右利きの人は右手でハンダごてを持つわけだから、予備ハンダは向かって右側に盛っておくとやりやすそうです。
