前ページの続き。片側をハンダ付けした時点でLEDはもう動かないので、反対側はラクです
![野本](../images/nomoto-01.png)
![片側がハンダ付けできたチップLED](../images/basic-07-09.jpg)
反対側の電極をハンダ付け
-
反対側は基板とLEDの両方の電極にしっかり熱を加えつつ、普通にハンダ付けすればOKです。
-
この場面ではもうLEDは動かないし、慌てずに作業できますね。
-
でも、実際にパーツを作るときはチップLEDを何回もハンダ付けするので、「反対側は後回し」にして、片側のハンダ付けだけをどんどん進めたほうが効率的ですよ。
-
そのほうがピンセットを持ったりハンダに持ち替えたり、といった作業も減りますね。
-
そうなんですよ。だから僕も「まず全LEDの片側を先に付ける」という風に作業しています。
先にハンダごてを電極に当てて熱を加えて…

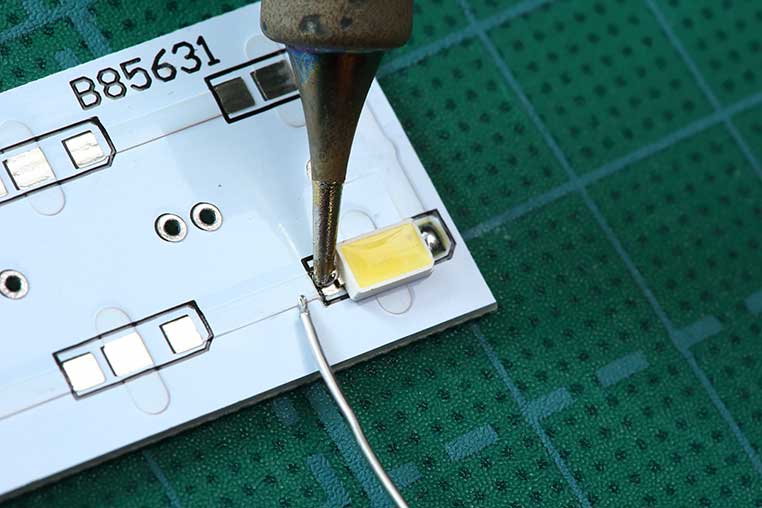

![チップLEDの反対側の電極に熱を加えつつ、ハンダを当てる](../images/basic-07-10.jpg)
少し遅れてハンダを当てるとキレイに付けられる
![チップLEDの反対側がハンダ付けできた](../images/basic-07-11.jpg)
キレイにハンダ付けできました。あとは繰り返すだけですね
![イルミ](../images/illumi-05.png)

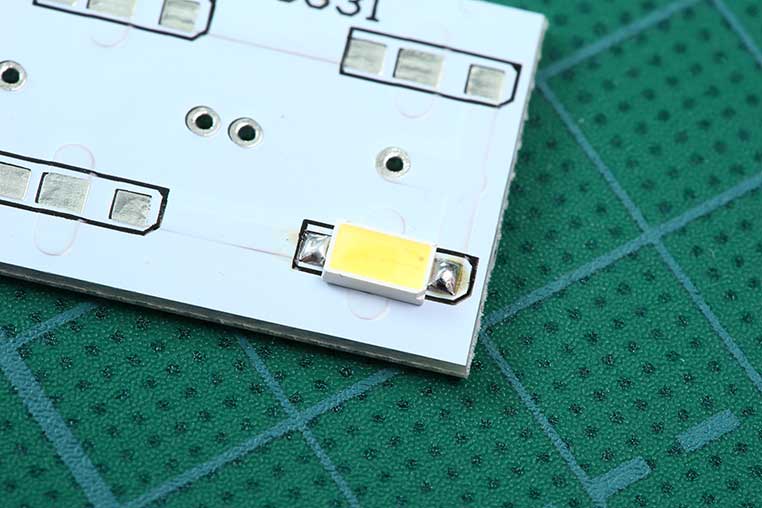

![チップLEDのハンダ付けができた](../images/basic-07-12.jpg)
予備ハンダの1点盛りがコツ
-
チップLEDのハンダ付けは基板をひっくり返したりしない分だけ、馴れるとラクな面もありますよ。(表面実装=SMDとも呼ばれる)
-
予備ハンダを盛るときに、最初からプラスとマイナスの両方に2点盛りすればもっとラクなのでは?
-
そうそう、それがダメな理由を説明しておかないと。実際にやってみると分かりますので。
両方の電極に最初から予備ハンダを盛ってみた

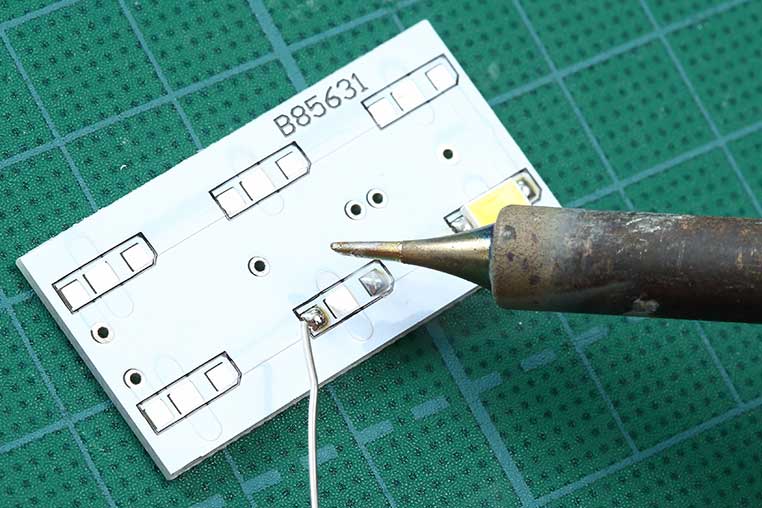

![あらかじめ両側の電極に予備ハンダを盛ってみた](../images/basic-07-13.jpg)
あとはLEDを載せるだけ!であればラクそうだが…

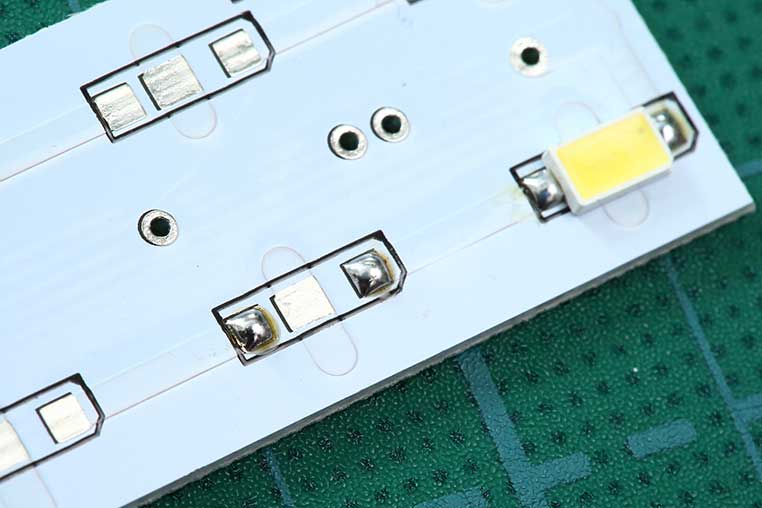

![両側の電極に予備ハンダを盛ってある状態](../images/basic-07-14.jpg)
まず片側をハンダ付けにいった時点で、反対側のハンダの山がジャマをするわけで…

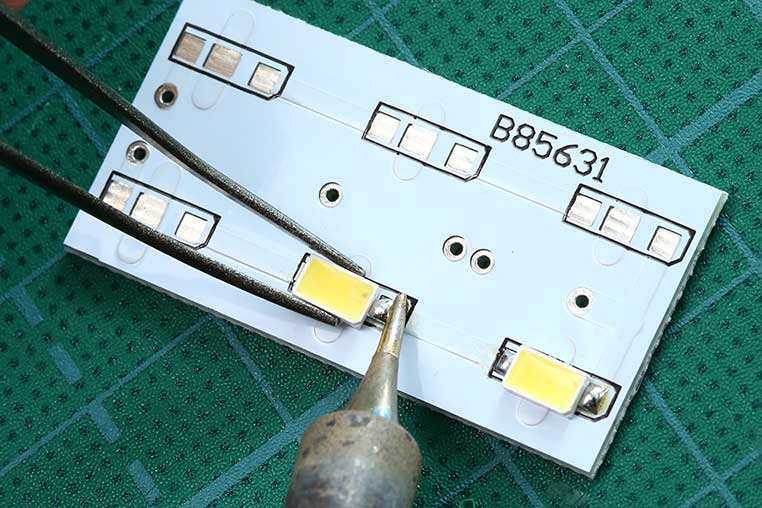

![両側の電極に予備ハンダを盛った状態で、チップLEDを付けようとしている](../images/basic-07-15.jpg)
付いたように見えるけど!?

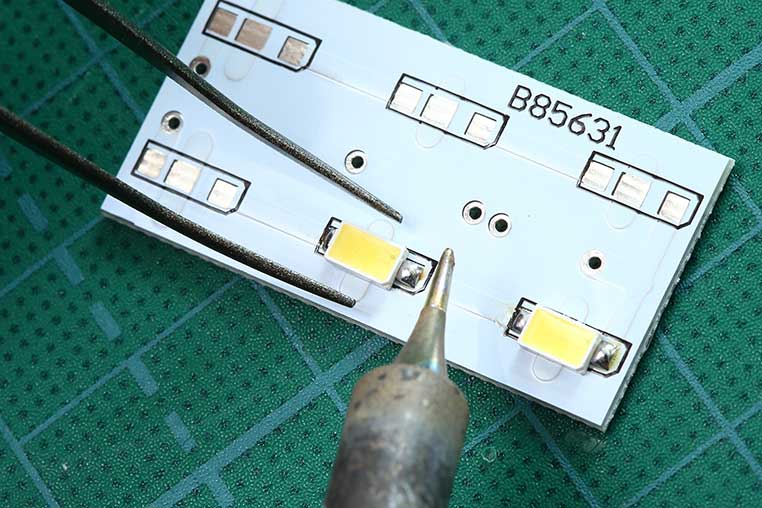

![両側の電極に予備ハンダを盛った状態で、チップLEDの片側をハンダ付け](../images/basic-07-16.jpg)
実際はこうなってしまう

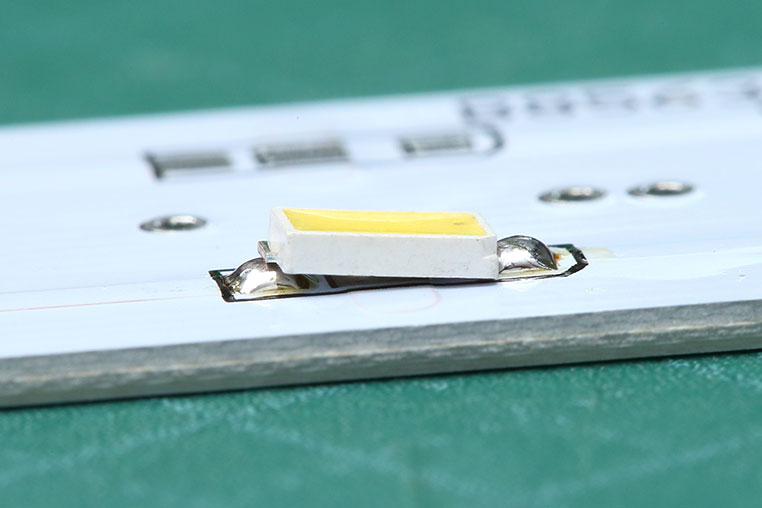

![両側の電極に予備ハンダがあると、チップLEDが浮いてしまう](../images/basic-07-17.jpg)
-
このまま浮いている側の予備ハンダを溶かしても、キレイに付きません。変な向きで付いたりします。
-
何回もハンダをやり直しているうちに、熱でLEDを壊しそうだな。
-
というわけで、どんなチップLEDもまず1箇所だけ予備ハンダを盛るのです。それが1発で水平に付けるコツなんですね〜。
-
なるほどぉ〜。
ラクしようとすると、かえって失敗するパターンね。
