チップLEDの点灯確認や極性確認をカンタンに行う方法
チップLEDの点灯確認方法は意外とラクではなかったが、便利な新型テスターの登場で状況が変わった。極性（向き）の確認もできるので、プロ・アマ問わずでLED加工者にとてもオススメ。
チップLEDの点灯確認方法に悩む必要はなくなった
-
LEDの点灯確認にべんりな新型テスターが登場したので、レポートしたいと思います。
●レポーター：イルミちゃん
-
サンハヤトの「LED点灯チェッカー」です。ピンセット型になっていて、LEDを挟むことで点灯確認、あるいは極性確認（向きの確認）ができます。
●アドバイザー：エルパラ 平川研究員
-
ピンセット型テスターなんだ。
-
そうなんです。

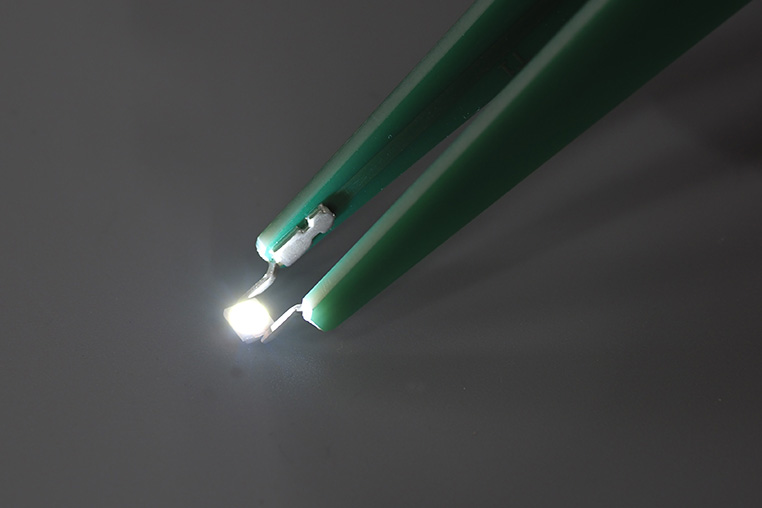

LEDを挟むだけでいい。 -
挟むだけで、なぜ光るの？
-
ボタン電池（CR1632）が2個入っていて、微弱な電流を流すんです。連続使用時間の目安は約300時間です。
-
ナルホド。
-
これを紹介するのには理由があって、チップLEDの点灯確認方法としては非常に便利だからです。
-
フムフム。
-

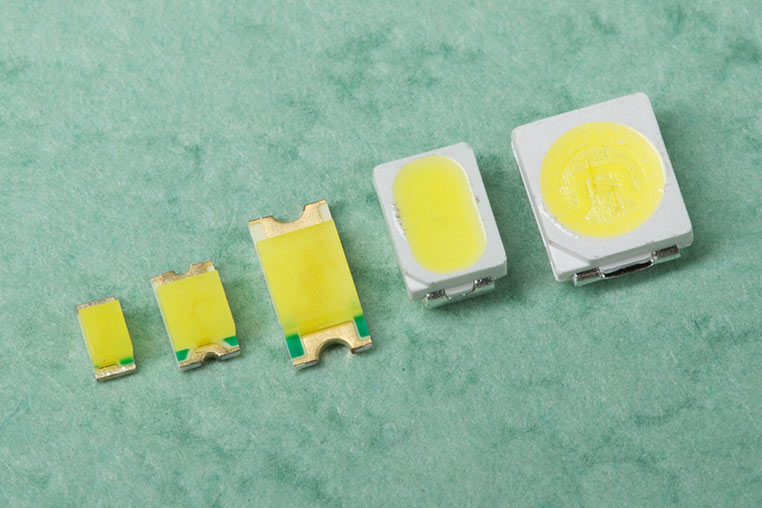

チップLEDって、なかなかカンタンには点灯確認できませんでしたからね。
-
そうなんだ。
-
砲弾型LEDやフラックスLEDのように、ブレッドボードも使えないし。
-
今まで皆さん、どうやってチップLEDの点灯確認していたんだろう？
-
例えばACアダプターから電源を取って、ミノムシクリップの先にCRDを挟んで、ピッと当てるとか……。
-
こういった手間をかける必要がありました。
-
め、面倒くさい……。
-
そうなんですよ。それが今回登場したテスターを使えば、挟むだけでいいんです。
-
おお。
なるほど～。 -
光らなかったら、プラスとマイナスの向きが逆ってことですね。
-
逆に挟み直せばいいってこと？
-
そうです。つまりチップLEDの極性確認もカンタンにできるのです。
エルパラでも販売中のサンハヤトのLED点灯チェッカー LC-LED1
CRDとスズメッキ線をつかんで……
ツンツン
✔ このチップLEDの点灯確認方法は「LED打ち替えの疑問。極性（方向）が分からないときは？」で詳しく解説している。
チップLEDの極性（向き）確認も、意外と重要な作業だ
-
しかし、平川研究員。チップLEDの極性（向き）だったら、切り欠きで分かるのでは？
-
この切り欠きがカソードマークだからマイナス側……でしょ？
-
ギャクシンってなに？
-
通常は切り欠きがカソードマークになっていて、切り欠き側＝マイナス側という風に広く認識されていますが、設計上、逆のチップLEDもあります。
-
逆ってことは、切り欠きがカソード（マイナス）側ではなくて……
-
切り欠きがプラス側のチップLEDもある。
-
なんて紛らわしいんだ。
-
LEDメーカーに言わせると、明るさを出すために、そういう設計にすることもあるようです。
-
全部逆向きにハンダ付けしてから気づいたら、泣きますね。
-
ですから、チップLED購入時のパッケージをよく見てくださいね、という話になるんですが……
-
でも、袋から出してしまったあとでは、分からなくなってしまいますよね。
-
ふむ。
-
それをそのまま、点灯確認しないで打ち替えなどに使うと……
-
あとから衝撃が走りますね。
-
チップLEDをハンダ付けする前に、ささっと極性確認できるサンハヤトのLED点灯チェッカーは、オススメアイテムですよ。

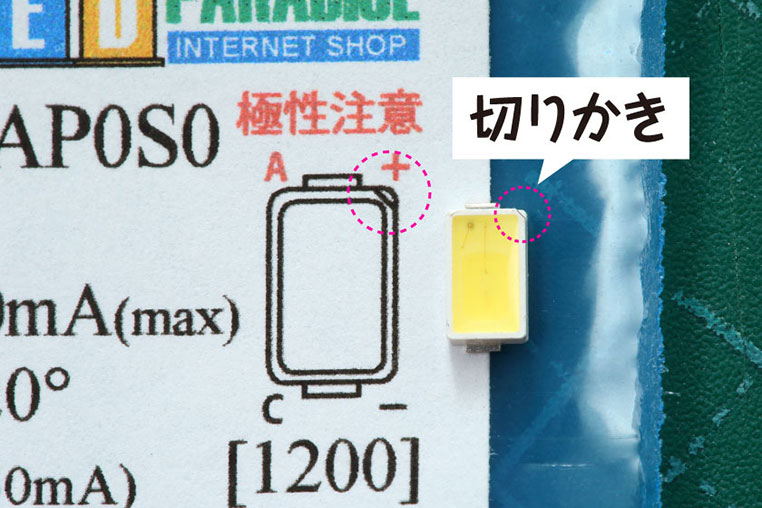

✔ チップLEDは切り欠きやマーキングによって、極性が分かるようになっているが……。
そうとは限りません。逆芯のチップLEDもありますので
✔ 極性注意とか、逆芯注意!! などと書いてあったりする。
✔ 切り欠きは、カソードマークではなく「極性表示マーク」であって、プラスかマイナスかはLEDによる、ということは知っておこう。
