メーターのLEDを打ち替えたら、明るくなりすぎて眩しい！ 解決策は？

• 1
• 2

メーターのLEDを打ち替えしたら、眩しすぎる問題。これはよくあることなので、解決策をプロに聞いた。3パターンあるので、自分に合った方法を試してみよう。

•

  DIYでメーターのLED打ち替えをした読者の方から、質問をいただきました。

  ●レポーター：イルミちゃん

■ 質問

 DIYラボの記事を見ながら、メーターの打ち替えに挑戦しました。派手なものが好きではないのでバックライトを白にしたら、夜、眩しくなってしまいました……。（元は3528チップLEDのアンバー色でしたが、同じ3528の10000ケルビンに打ち替え）

 ウインカーの矢印マークが点灯する部分は3528チップLEDの青緑に替えましたが、やはり眩しくなってしまったので、3216チップLEDに付け替え、少しは緩和しましたがそれでもまだ眩しく感じます。このような場合に、プロはどんな対応をするのでしょうか？

質問者╱ Y.Fさん

•

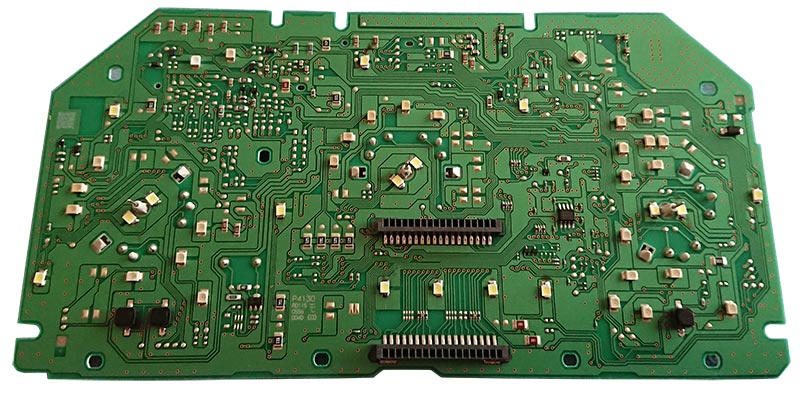

  冒頭の写真が、Y.Fサンが打ち替えたメーター。コレを見た限りでは、すごくキレイなんですが……

•

  しかしメーターのLEDが眩しすぎるのは、やはり困ってしまいますよね。

  ●アドバイザー：イルミスタ 野本研究員

•

  どうしたらヨイでしょう？

•

  解決策としては3パターン考えられるんですが……

打ち替えLEDメーターが眩しい場合の対策

1番目	小さいチップLEDに打ち替える
2番目	それでも明るすぎるなら、チップ抵抗を打ち替える
3番目	スモークフィルム等を貼る

•

  上の表は、野本研究員の優先順位ですね？

•

  そうですね。そもそも純正で3528が使われている場合、そこに3528を付け直すと明るくなりすぎるケースがほとんどです。

•

  今回のケースでいうとバックライトがそのパターン。

•

  そうなんです。自分の場合だと、そもそも3528を使うことを避けていきます。

•

  ……もう一回、打ち替え直してね、ということか。

•

  ただ、3528より小さいサイズになると、ケルビンがあまり選べなくなる問題があります。


•

  今付けている10000Kの白色がコダワリだとすると、そこがネックになる。

•

  では、今使っているLEDのままで減光する方法としては……？

•

  抵抗を換えるか、物理的にフィルムのようなものを貼るか。

•

  フムフム。

•

  ただ、チップ抵抗の打ち替えはいろいろな意味でちょっと難易度が高い。カンタンにできる対応策としては、物理的にスモークフィルムを貼る方法ですね。

•

  スモークフィルムは、どんなのでもいいんですか？

•

  う～ん。ガラス用のスモークフィルムなどでは、薄すぎて狙った減光の効果が得られないかもしれないですね。

•

  では、野本研究員が使うのは？

•

  ヘッドライト用のスモークフィルムです。ガラス用よりも素材じたいが、ぶ厚いんです。

•

  ホホウ。

•

  裏面にノリが付いていて、そのまま貼れるし。

•

  どうやって貼るの？

•

  明るくなりすぎて眩しいLEDの上に、覆い被せるように貼ってしまいます。

•

  直接、光をブロックするんだ。LEDの熱で、フィルムが溶けたりしないのかな？

•

  電球ではないので、そこまでの熱は持ちません。

•

  なるほどね。

•

  LEDにかぶせられる位のサイズに小さく切って貼りますが、チップLEDが発光する上面に貼るだけだと剥がれてくるので、影響が出ない範囲で、LED周囲の基板までペタッと貼っていきます。

•

  それって、どのくらいのサイズに切り出して貼っているんでしょう？

•

  ケースバイケースですが、1センチ角とか2センチ角というレベルです。

•

  あの〜、もしかしてバックライト用に打ち替えたLEDの一つ一つに貼っていくジミ作業？

•

  そういうことですね。なお、メーターの針を挿すところと、ボタンのところは避けましょう。

•

  ……ボタンって？

•

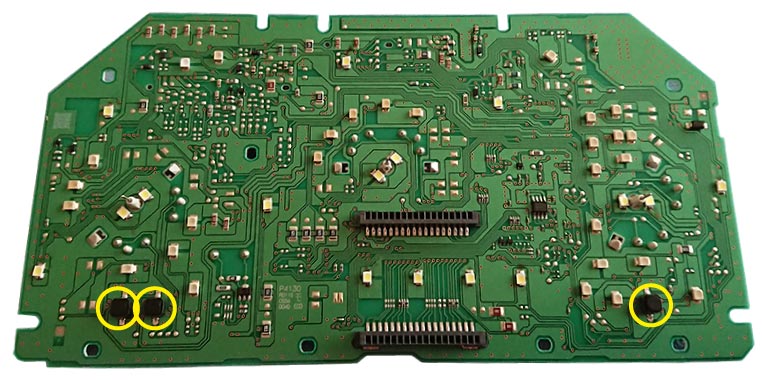

  質問者の方の基板では、左下に2つ・右下に1つ、黒いプッシュボタンがあります（↓）左2つは時間調整、右はトリップメーターのリセットボタンのようですが。


•

  今回のケースだとボタンのすぐそばにLEDはないようですが……。

•

  しかし、エアコンパネルでLED打ち替えをすると、ボタンスイッチだらけだったりするので、より注意が必要です。

•

  フムフム。

•

  もしボタンスイッチのすぐ隣にLEDがいる状況なら、ボタンの形にフィルムをくり抜くなどの工夫をします。

•

  根本的な解決策としては、LEDチップをもっと小さいものに打ち替え直す方法です。

•

  現状だとバックライトには、3528チップLEDを使っているそうですが……

•

  もともと純正で3528が付いていた場合、自分なら2012あたりを使うことが多いです。

•

  3528から2012……？ 一気に何段階も小さくしているような……？



✔ 各LEDのサイズの違いについては、「チップLEDの種類と選び方」参照」。

•

  その間に3020とか3216だってありますよ？ コッチのほうが3528に近いのでは？？

•

  そうなんですが、そのあたりを使ってもなお、明るすぎることが多いんですよ。

•

  ……そうなのかー。

•

  ですから打ち替えで選ぶチップLEDは、付けられる限り、極力小さいものを使いたいのです。

•

  しかし、2012なんて付くの？

•

  ややムリヤリですけどね。

•

  もともと純正で3528が付いていたってことは、電極が届かないのでは？

•

  そうなんです。そこはハンダ付けを工夫します。例えて言うなら、わざとイモハンダっぽく付けるというか……

•

  そんなテクニックがあるのか。

•

  ハンダが伸びれば電極に届く、ということですね。

•

  そうやって、本来は付かない極小サイズに変えてしまうんだ。

•

  ただし、冒頭で言ったとおり、この方法のデメリットは色の選択肢が減ること。

•

  ふむ。

•

  例えばLED通販のエルパラやイルミスタでは、3528より小さいサイズだと10000KのLEDは売ってません（※）

※ 世の中にないわけではないが、販売店が限られてくる、という意味。

•

  でも、メーターが眩しすぎるのを何とかする、というのを優先事項とするならば……

•

  6000Kぐらいの普通の白色にはなりますが、2012を使って打ち替え直すのがオススメです。

•

  なるほどね。

•

  そもそも本来の優先順位でいうと、スモークフィルムなどはできるだけ貼りたくないので。

•

  まあ、フィルムを貼るのは最後の手段っぽいですね。特にプロとしては。

•

  そうなんです。だからまず2012を使った上で、それでも明るすぎたら、次にはチップ抵抗の打ち替えを考えます。
