純正のLED間接照明の色替え、という技

間接照明の色替えは、地味ながら自己満足度の高いドレスアップ。純正でいろいろな場所に間接照明が付いている車は多いし、車種や世代にもよるとはいえ、意外と砲弾型LEDが使われていたりもするので、DIYで扱いやすくて現実的。ここで実例を紹介しよう。

•

  純正でいろいろな場所に間接照明が付いている車も多いですが、その色替えという技についてレポートしたいと思います。

  ●レポーター：イルミちゃん

•

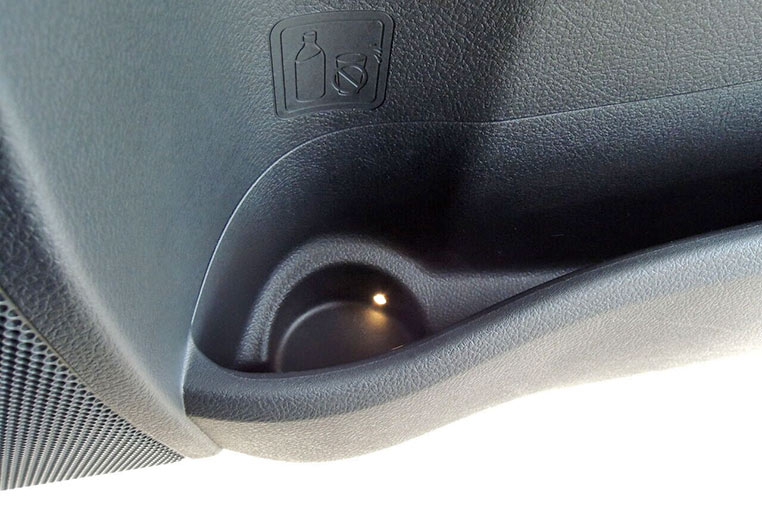

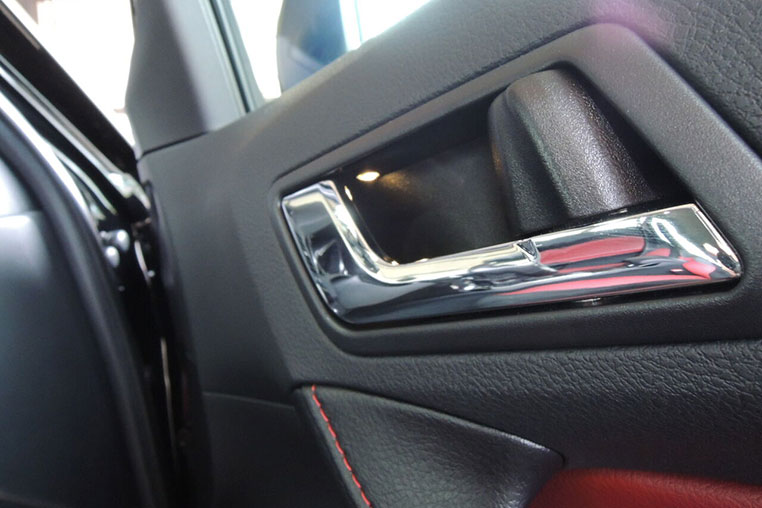

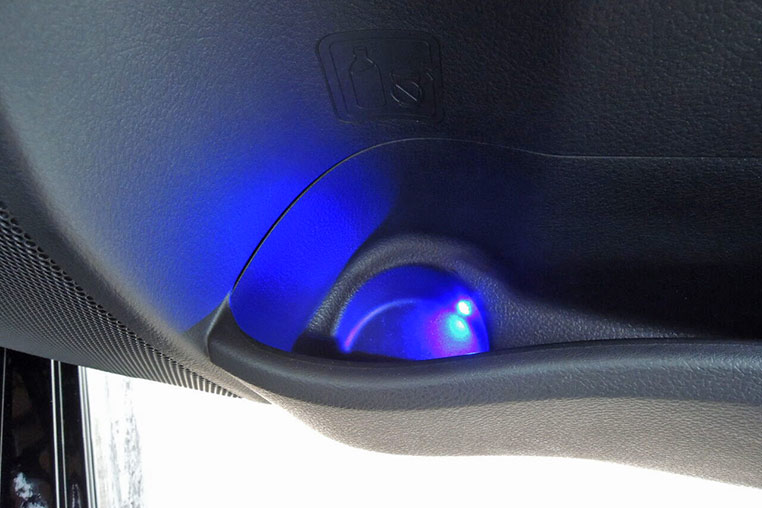

  これは130系マークエックスの例ですが、ドア内張りのドアハンドルやドリンクホルダー部分に、間接照明が付いています。

  ●アドバイザー：イルミスタ 野本研究員



•

  これ、バラしてみると、意外なほどシンプルな構造であったりします。

•

  そうなの？

•

  構造としてはドア内張りに穴が開いていて、そこに純正LEDが挿し込まれているんですね。

•

  フムフム。

•

  しかも使われているLEDは、昔ながらの砲弾型LEDでした。

•

  へー！ じゃあ、チップLEDの打ち替え技とは違うんだ。



✔ チップの打ち替え方法は「LED打ち替え方法╱エアコンパネル編」などを参照。

>>>リンク先で詳しく読む。

•

  車種や世代にもよりますが、意外と砲弾型LEDは使われています。ドア内張りのドアハンドルとかドリンクホルダーには、3ミリ位の砲弾型LEDが使われていました。

•

  ……ということは、その砲弾型LEDを差し替えれば「色変え」ができるんだ。

•

  そうなんですが、純正の場合は、砲弾型LEDの先にアクリルみたいな素材のレンズがハマっています。

•

  ふむ。純正で砲弾型LEDのアタマがムキ出し……っていうことはないでしょうね。

•

  となると、そのアクリルレンズ部品は流用したいので、純正LEDから外さないといけませんが、そこはちょっと大変です。

•

  スポっと抜けるようなものではないんだ。

•

  純正状態がコーキングというかホットボンドみたいなもので合体しているので、それを無理矢理剥がす作業になるんですね。

•

  付けたら二度と外さない前提なんでしょうね。

•

  基板も使われていないシンプルな構造でしたが、かえって手間がかかるという……。

•

  なるほど。

•

  アクリルとLEDを分離できたら、純正配線に新しい砲弾型LEDと抵抗をハンダ付けし直して、アクリルも付け直す……という作業内容です。

•

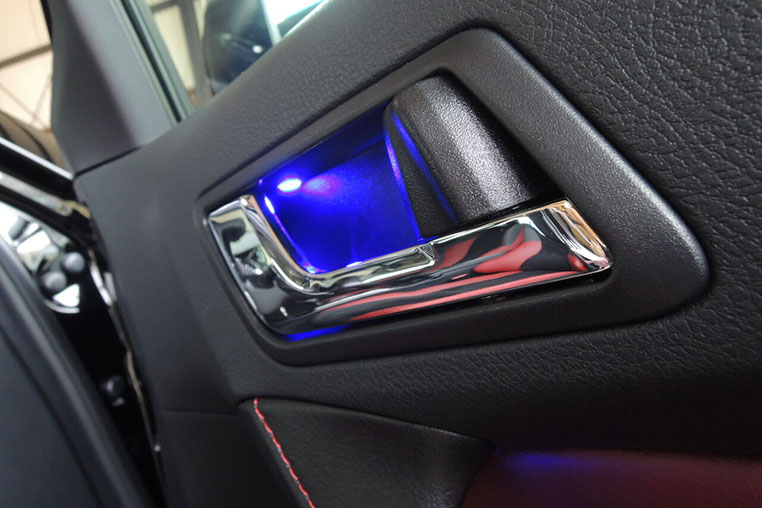

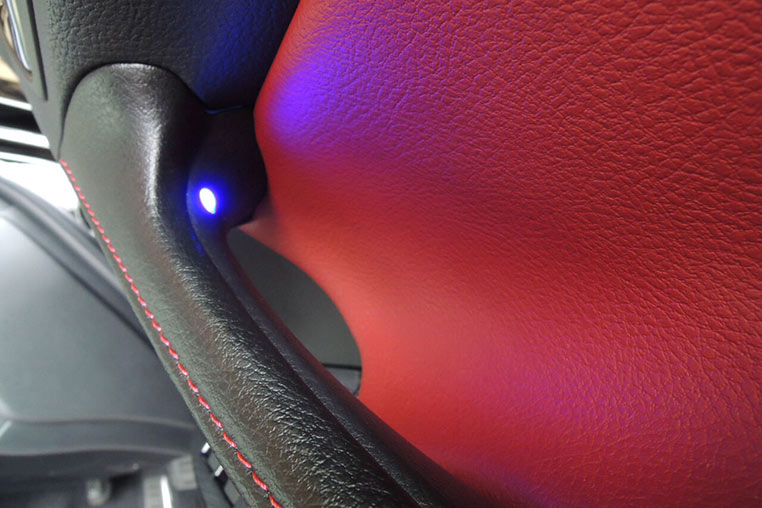

  今回は、オーナーさんのリクエストに沿って、青い砲弾型LEDに色替えした例です。



•

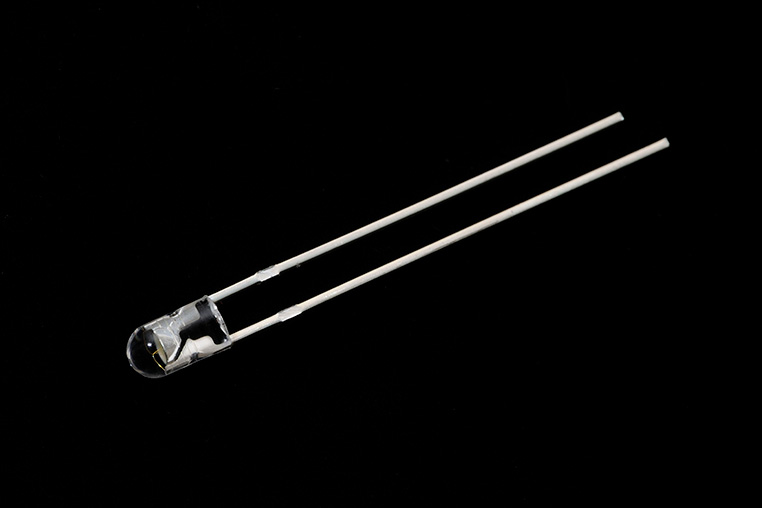

  使ったLEDは、エルパラでも販売している広角3ミリの砲弾型LEDです。



✔ 今回使っているのは、「広角3mm青色LED」

•

  3ミリ砲弾型なら、色のラインナップは豊富にあるので、色替えの自由度は高そうです。

  ※エルパラの「3mm砲弾型LED」ラインナップ参照。

•

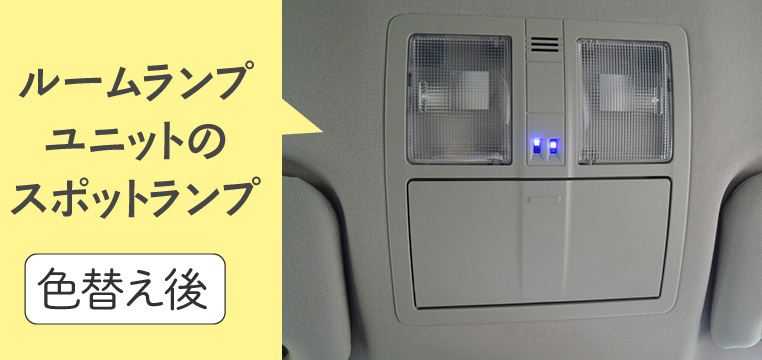

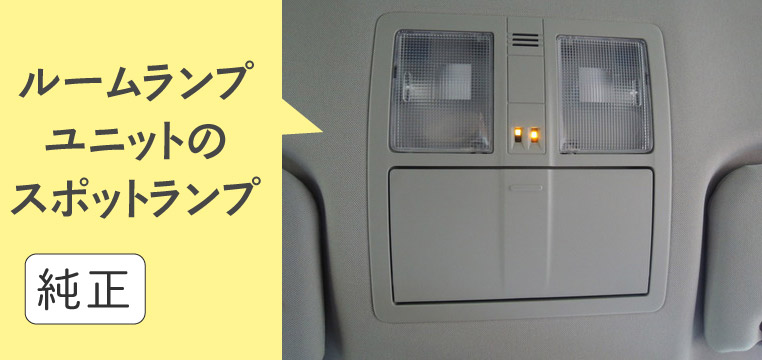

  ルームランプユニットに埋め込まれたスポットランプは、5ミリ砲弾型LEDが入っていました。これはシフトノブ周囲を照らすスポット光ですね。


•

  しかし、色替えするにあたっては、ココにも3ミリの砲弾型LEDを使いました。


•

  純正で5ミリ砲弾なら、色替えも5ミリ砲弾を使うんじゃなくて？

•

  それでもいいんですが、今回のマークエックスのように3ミリ砲弾と5ミリ砲弾が混ざっている場合、違うサイズのLEDを使うことで色味が微妙に合わなくなるという心配があります。

•

  あー。
  そこね！

•

  ですから、全箇所同じ3ミリ砲弾型LEDで統一してしまいました。

•

  ナルホド。

•

  あとは、LEDを交換する以上は、抵抗値も変わりますから、抵抗も必要ですね。

130系マークエックスの場合、純正LEDの作りはシンプルです



---

•

  砲弾型LEDに対して12Vのプラス線とマイナス線が直接つながっていて、配線の間に抵抗が付いているような構造でした。

•

  それならDIYでも色替えできそう。

•

  あとは抵抗のチョイスの問題ですね。

•

  今回、野本研究員が使ったのは？

•

  自分の場合は、小型1/2Wカーボン抵抗を使っています。消費電力からすると1/4W抵抗でも問題ないんですが、余裕を見ておく安全策です。

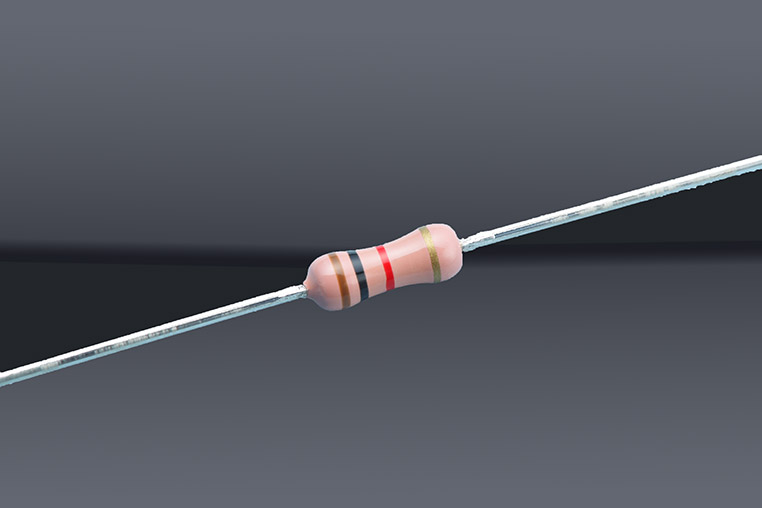

✔ エルパラで販売している小型1/2Wカーボン抵抗。写真は今回使用した1KΩ。

•

  抵抗値はどうするの？

•

  3ミリ砲弾型LEDは最大20ミリアンペアのLEDなので、常識的なマージンを取って15ミリアンペア流すとすれば、計算上は710Ωぐらいで足ります。

✔ 今回使っているのは青色LEDなので、青や白の場合の抵抗値。

---

✔ 赤やアンバー等のLEDを使うとすれば、抵抗値は変わってくる。

•

  上記の抵抗のラインナップを確認すると、680Ωの次は750Ωになっていますね。

•

  そうですね。750Ω以上の抵抗ならOKだと思います。僕としては910Ωや、1KΩでもいい位だと思います。

•

  抵抗値が大きいほど電流が流れなくなりますが……

•

  しかし間接照明の色替えは、純正から交換する時点で、絶対的に輝度が高くなって明るくなりがちです。

•

  ……間接照明で眩しくなったらかえって気になるかも!?

•

  そういう意味でも、計算上よりは大きい抵抗値を選んだほうがいいですね。電流は控えめにすると、LEDも長持ちしますから。
