ACC電源を取るのに適したヒューズはどれ？

ACC電源をヒューズから取るなら、どれがいいのか？電装品開発のプロに聞いたところ、ACC電源が流れているヒューズは少数であるらしい。その少ない選択肢の中で、ACC電源取り出しにオススメのヒューズは……

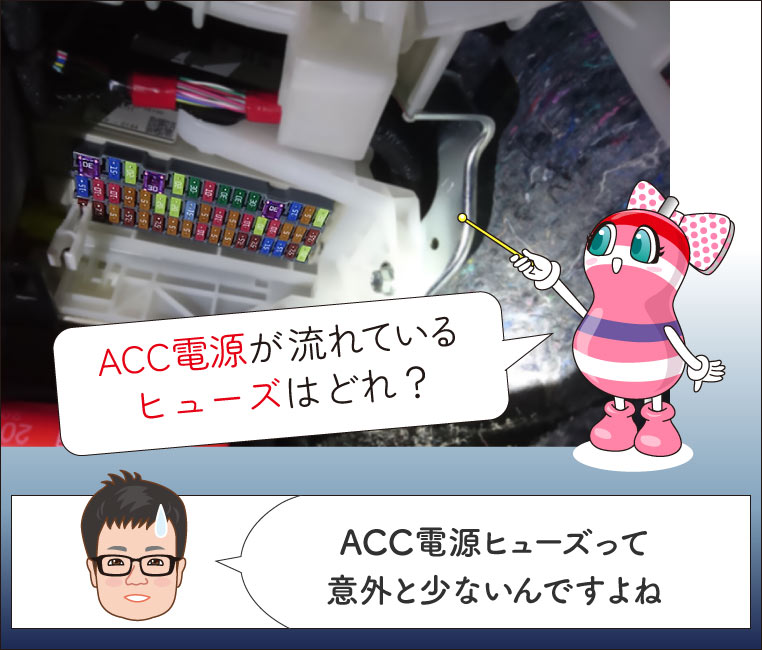

ACC電源ヒューズが流れているヒューズは、意外と少ない!?

以前に「常時電源を取るのに適したヒューズはどれ？」というのをやりましたが、今回はそのACC電源バージョンです。

●レポーター：イルミちゃん
ACC電源をヒューズから取り出すなら、どれがいいのか？　という話ですね。

●アドバイザー：CEP 服部研究員
ちなみにテスターを使って調べるやり方は過去記事（↓）にあります。

✔「ACC電源をヒューズから取り出す方法」参照。

>>>リンク先で詳しく読む。

テスターを使って確認するのは重要です。それに加えて「なんのヒューズなのか」を理解した上で、電源を取り出すヒューズを決めるのが一番いいですね。
で、ACC電源ヒューズの狙い目はどれなんでしょう？
実は常時電源ほど選択肢は多くはないんですよ。ACC電源の場合は。
ほう。
そうなんだ？
ここで30ヴェルファイア前期を例に説明しますと、ACC電源ヒューズは3種類しかないんです。

ACC電源ヒューズ╱30系ヴェルファイア前期

ヒューズ名	容量	説明
CIG	15A	シガーソケット
RADIO NO.2	7.5A	オーディオ
ECU-ACC	5A	※オススメできない

このうち「ECU-ACC」というのはECU（コンピューター）にも使われているACC電源なので、電源取り出しして使うのは避けたほうがいいです。
もしもヒューズを飛ばしたらコンピューターが影響を受けるから。
そうですね。そうなると残りの選択肢は2つしかありませんが、オススメなのはシガーソケットのヒューズです。

その理由とは？
シガーソケットのヒューズは容量も大きいし、飛んだところで大事には至らないし、飛んだときにも気づきやすいからです。
前回教わった、電源取り出しに適したヒューズの条件を満たしている！
そういうことですね。
オーディオ系のACC電源ヒューズも、条件としては似ている気もしますけど？
オーディオ系のヒューズは、最近の車だといろいろなモノがつながっていたりはするんですよ。例えばナビ本体だけでなく、地デジのチューナーもつながっていたりするし。
そっか。
シガーソケットのヒューズならば、影響がシガーソケット単体で済むので一番安全ですね。

シガーソケットのヒューズは、ACC電源である車種が多い

シガーソケットのヒューズがACC電源取り出しに適していることは分かりましたが、これがIG電源ヒューズだったりする車種もありそう……そこはどうなんでしょう？
中にはシガーソケットのヒューズはIG電源の車種もありますね。ただトヨタ車でいうと、ACC電源であることが多いです。IG電源の場合もありますが。
そうなんだ。
気になったので、主要な車種でシガーソケットのヒューズの電源がどうなっているかを調査してみました。

シガーソケットヒューズの電源調査

メーカー	車種	電源の種類
トヨタ	ヴェルファイア 30系	ACC電源
トヨタ	ヴォクシー 90系	ACC電源
ニッサン	ノート E13系	IG電源
ホンダ	N-BOX JF3/4系	ACC電源
スバル	レヴォーグ VN系	ACC電源
マツダ	MAZDA3 BP系	ACC電源
スズキ	ジムニー JB64系	ACC電源
ミツビシ	デリカD:5 CV系	ACC電源

その結果、やはりほとんどの車種では、シガーソケットのヒューズはACC電源でした。ただし中にはヒューズの段階では常時電源という車もあるので、テスターでの確認は必須です。
なんというマニアックな調査でしょうか。さすが配線図大好きな服部研究員。
ちなみに90系ヴォクシーを例にすると、表記は違いますが「P/OUTLET」というのがシガーソケットのヒューズで、これもやはりACC電源です。

ACC電源ヒューズ╱90系ヴォクシー

ヒューズ名	容量	説明
P/OUTLET	15A	シガーソケット
USB NO.1	7.5A	USB
USB NO.2	7.5A	USB
ECU-ACC	7.5A	※オススメできない

P/OUTLET……？
パワーアウトレットの略ですね。アウトレットは「出口」のことなので、電源を出力するもの……という意味でこういう表現が使われているようです。
なるほど。
服が安く買えるわけではありません。
90系ヴォクシーなどの新型車を例にすれば、「USB」という表記のヒューズも登場してきていて、これもACC電源です。
新しい車であれば、USBヒューズも狙えるってことか。
ただ容量的にはやはりシガーソケットのヒューズのほうが大きいです。
確かに。
圧倒的だなぁ。
ACC電源取り出しに適したヒューズとして、シガーソケットが一番オススメであることに変わりありませんね。

「ACC電源を取るのに適したヒューズはどれ？（後編）」に続く

ACC電源を探すときは、検電テスターだけで判断するのではなく「よりリスクの低い場所から取り出す」視点が重要。そのあたりはDIYラボ〈動画部〉がYouTubeで解説しています。

DIY Laboアドバイザー：服部有亨
キーレス、オートライトをはじめとする車の電装カスタマイズで有名なコムエンタープライズ（CEP）で製品開発を担当。車の電装、プログラミングの双方に長けている。配線図大好き。●コムエンタープライズ TEL 079-230-2323 住所：兵庫県姫路市大津区天神町2-78
